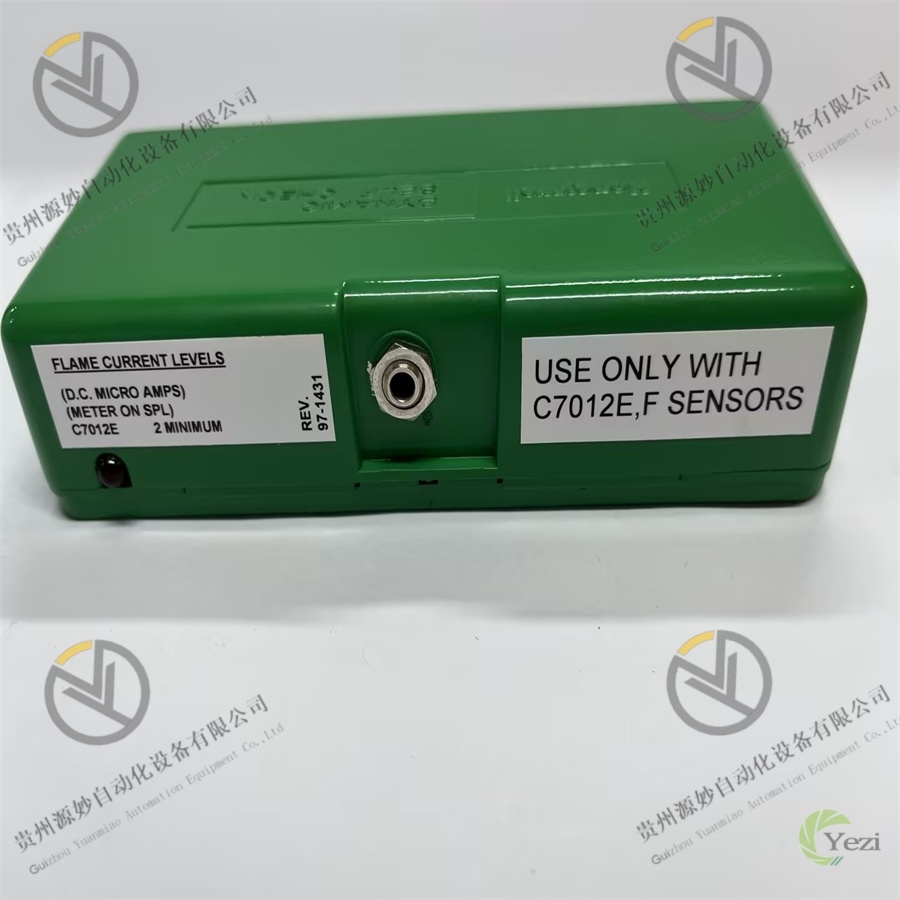

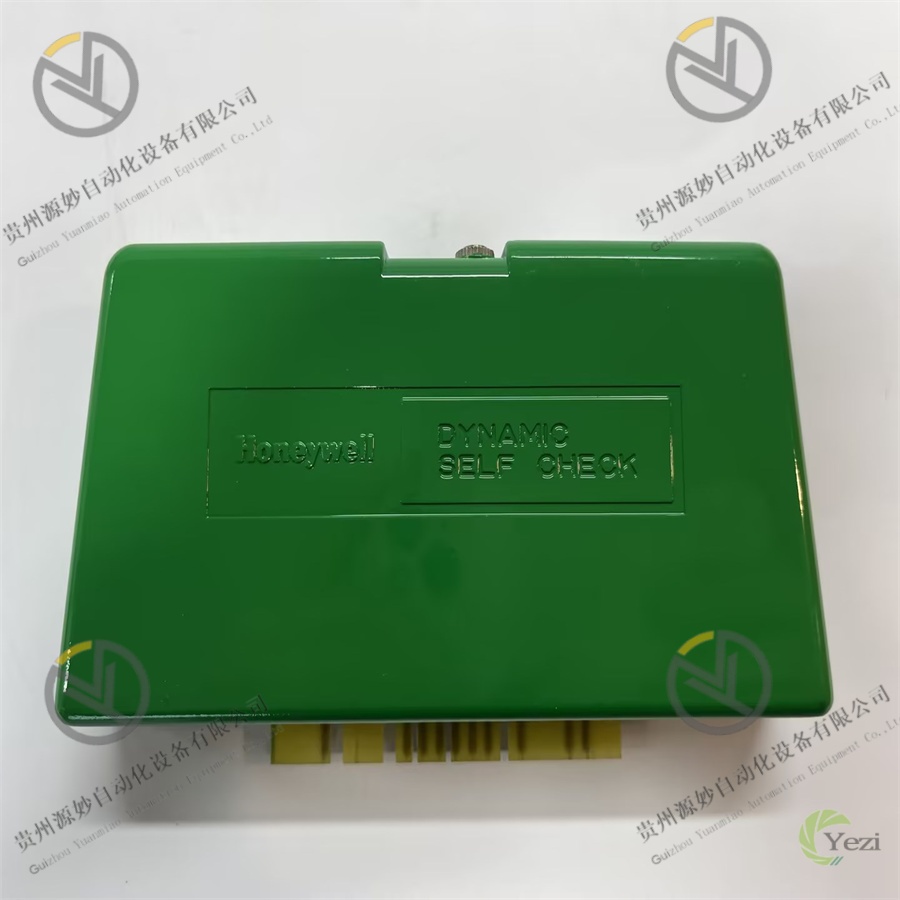

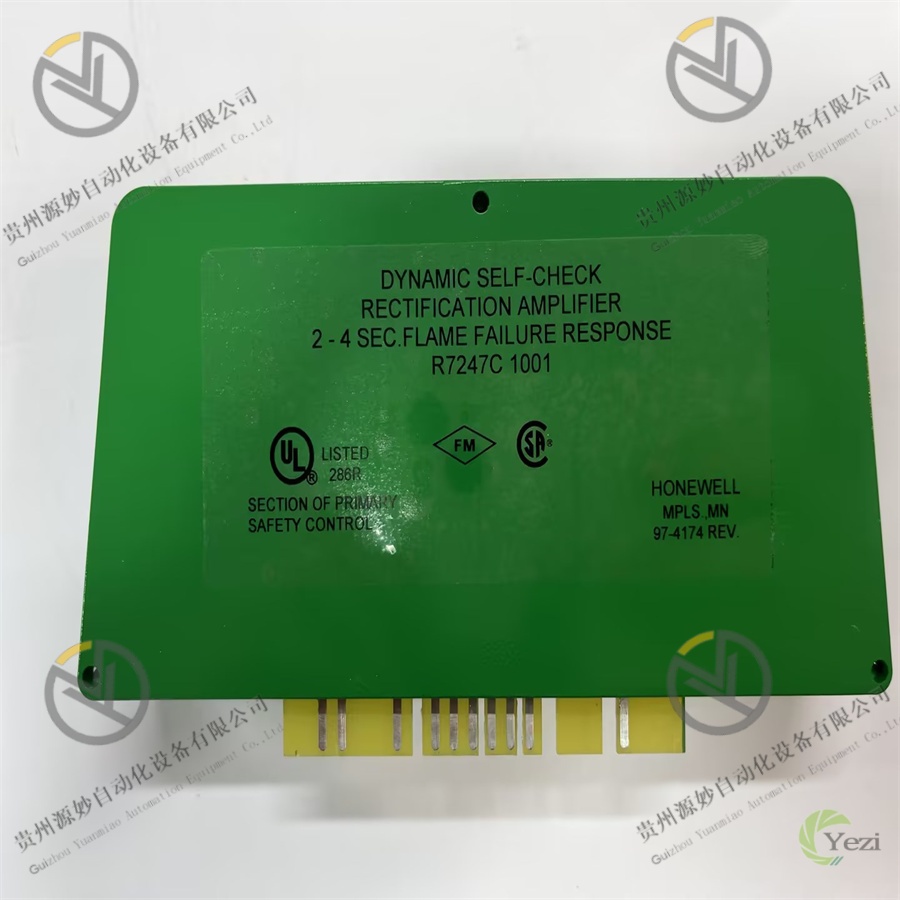

HONEYWELL R7247C1001
一、概述
HONEYWELL R7247C1001 是燃烧安全控制器，隶属于 Flame Safeguard 系列（火焰安全防护系列），核心定位为 “燃油 / 燃气燃烧系统的火焰监测与安全联锁控制单元”。
其核心价值在于：融合霍尼韦尔专利的火焰检测算法与多重安全逻辑，为工业锅炉、热风炉、工业熔炉等燃烧设备，提供 “火焰存在验证 + 点火时序控制 + 故障紧急切断” 的全链路安全保护方案。相比普通火焰检测器，它更聚焦 “燃烧场景专用性”—— 支持燃油（轻油 / 重油）、燃气（天然气 / 液化气）火焰检测，适配不同燃烧器类型，同时具备严格的安全时序控制（如点火前吹扫、熄火后锁定），符合 NFPA 85（锅炉燃烧系统安全标准）、EN 298（燃气燃烧器控制器标准），从根源上避免 “无火燃烧”（燃气泄漏）、“熄火后继续供油 / 气” 等危险工况，是工业燃烧系统不可或缺的安全核心组件。
该控制器采用模块化硬件设计，支持与霍尼韦尔火焰探测器（如 C7027A 紫外线探测器）、燃烧器阀门组无缝集成，兼具工业级抗干扰能力与简化操作设计，广泛应用于电力、化工、冶金等依赖燃烧设备的行业。
二、技术参数
（一）性能参数
参数类别 | 具体规格 |
基础功能定位 | 燃油 / 燃气燃烧系统安全控制器，支持火焰检测、点火时序控制、故障联锁保护 |
火焰检测适配 | 检测类型：兼容紫外线（UV）火焰探测器（如 C7027A）、电离式火焰探测器；检测响应：火焰存在确认时间≤0.5s，火焰丢失响应时间≤0.2s；火焰信号输入：UV 探测器信号（DC 5-24V）、电离电流信号（1-10μA） |
安全时序控制 | 预吹扫时间：0-300 秒可调（默认 30 秒，符合 NFPA 85 吹扫要求）；点火尝试时间：0-60 秒可调（默认 10 秒，避免长时间点火导致燃油 / 气堆积）；火焰确认时间：0-30 秒可调（默认 5 秒，防止误判）；熄火后锁定时间：手动复位（故障未排除时保持锁定，需人工确认后重启） |
输入输出接口 | 输入信号：1 路火焰探测器信号、1 路燃烧器启停指令（24V DC 干接点）、1 路复位信号（手动 / 远程）；输出信号：1 路点火变压器驱动（DC 24V/1A）、2 路燃料阀控制（燃气阀 / 燃油阀，AC 250V/5A 继电器输出）、1 路故障告警输出（DC 24V/1A，联动声光告警器） |
控制逻辑 | 内置安全逻辑：“预吹扫→点火→火焰确认→正常运行→熄火锁定” 全流程自动控制；故障联锁：火焰丢失、点火失败、吹扫超时后，立即切断燃料阀，触发告警并锁定 |
（二）环境与可靠性参数
参数类别 | 具体规格 |
环境适应性 | 工作温度：-40℃-70℃（无降额运行，适配锅炉旁高温环境与户外低温储热场景）；存储温度：-50℃-85℃；相对湿度：5%-95% RH（无凝露，符合 IEC 60068-2-3）；振动耐受：10-500Hz，加速度 2g（符合 IEC 60068-2-6，适应燃烧器振动） |
防护性能 | 防护等级：IP40（模块本体，防粉尘侵入，需安装于控制柜内）；电磁兼容：符合 EN 61000-4-2（±8kV ESD 接触放电）、EN 61000-4-4（±2kV EFT 电快速瞬变），抵御燃烧器点火时的电磁干扰；绝缘电阻：≥100MΩ（500V DC，输入 / 输出端子与接地间） |
电源参数 | 供电电压：24V DC（输入范围 18V-30V DC，支持冗余电源输入）；功耗：≤15W（满负载运行，含点火驱动）；电源保护：过压（＞32V）、反接保护（反向电压≤30V 时无损坏） |
可靠性指标 | 平均无故障时间（MTBF）≥100,000 小时；使用寿命：≥8 年（正常工况，继电器触点寿命≥100,000 次通断）；安规认证：UL 372（燃烧控制器标准）、CSA C22.2 No.144、CE（EN 298） |
（三）物理与安装参数
参数类别 | 具体规格 |
尺寸与重量 | 尺寸：110mm（宽）×150mm（高）×75mm（深）（紧凑型设计，适配小型燃烧系统控制柜）；重量：≤0.4kg（含端子模块） |
安装方式 | 35mm 标准 DIN 导轨安装（符合 EN 50022）；安装间距：≥10mm（确保散热，无风扇自然散热）；安装方向：垂直安装（推荐，避免端子接线处积液） |
接口标识 | 面板：LED 指示灯（电源 / 运行 / 点火 / 故障 / 火焰存在，单色 / 双色区分状态）、手动复位按钮（红色，故障后锁定需按压复位）；端子排：凤凰端子（分类标识 “火焰输入”“燃料阀输出”“电源”，支持 0.5-2.5mm² 导线接入） |
三、功能特点
（一）燃烧全流程安全控制，杜绝危险工况
- 严格时序逻辑：遵循 “预吹扫→点火→火焰确认→正常运行” 安全流程，预吹扫阶段强制通风（默认 30 秒），清除燃烧腔内残留燃料，避免点火时爆燃；点火超时（默认 10 秒）或火焰丢失后，立即切断燃料阀并锁定，防止燃料泄漏；
- 双火焰检测适配：兼容紫外线（UV）与电离式两种火焰检测方式 ——UV 探测器适合燃气 / 燃油火焰（检测火焰中的紫外线辐射），电离式适合燃气火焰（利用火焰电离特性），无需更换控制器即可适配不同燃料类型的燃烧系统；
- 故障自锁定与告警：任何故障（如火焰丢失、点火失败）触发后，控制器保持 “锁定状态”，需人工排查故障并按压复位按钮才能重启，同时故障输出联动声光告警器，提醒运维人员及时处理，避免误操作导致危险。
（二）工业级环境适应，稳定应对复杂工况
- 宽温与抗振动设计：-40℃-70℃工作温度覆盖北方冬季户外燃烧设备（如储热式热风炉）与锅炉旁高温环境（温度≤65℃），2g 振动耐受适应燃烧器运行时的机械振动，确保火焰检测信号无跳变；
- 强电磁干扰抵御：燃烧器点火瞬间产生强电磁辐射，控制器通过 EMC 设计（屏蔽接地、滤波电路），确保火焰检测不受干扰（误判率≤0.1%），避免 “无火误判” 导致的不必要停机；
- 粉尘防护与绝缘：IP40 防护防止锅炉旁粉尘侵入端子，≥100MΩ 绝缘电阻确保潮湿环境下（如雨季车间）无漏电风险，符合工业安全用电要求。
（三）灵活集成与易用性，降低系统复杂度
- 多系统兼容：可直接接入霍尼韦尔燃烧器组件（如 C7027A UV 探测器、VE4065A 燃料阀），也可适配第三方燃烧器（如西门子 LGB 系列），通过干接点信号与 PLC 联动（如接收 PLC 的启停指令、上传故障状态），无需额外协议转换器；
- 参数可视化配置：通过面板按键或专用软件（Honeywell BurnerSoft）调整预吹扫时间、点火时间等参数，参数修改后自动保存（掉电不丢失），非专业人员也可根据燃烧系统需求快速配置；
- 状态直观识别：5 组 LED 指示灯清晰区分 “电源正常”（绿色常亮）、“点火中”（黄色闪烁）、“火焰存在”（绿色闪烁）、“故障锁定”（红色常亮），无需连接电脑即可判断控制器运行状态，简化现场调试与维护。
四、应用领域
（一）电力 / 化工：工业锅炉燃烧控制
应用场景
10 吨燃气蒸汽锅炉需控制天然气燃烧器的点火、运行与熄火保护，要求：预吹扫时间≥30 秒（符合 NFPA 85），火焰丢失后≤0.5 秒切断天然气阀，支持与锅炉 PLC 联动（接收 PLC 启停指令、上传故障状态），工作环境为锅炉控制室（温度 25℃-60℃，粉尘较多）。
模块功能实现
- 安全时序控制：配置预吹扫时间 30 秒、点火时间 15 秒、火焰确认时间 5 秒，启动后先通风 30 秒，再触发点火变压器（DC 24V 驱动），火焰确认后打开天然气主阀，进入正常运行；
- 火焰检测与联锁：接入 C7027A UV 探测器（检测天然气火焰紫外线），火焰丢失时（响应时间 0.2 秒），立即切断天然气阀（主阀 + pilot 阀），触发故障告警并锁定，需人工复位；
- PLC 联动：通过干接点接收锅炉 PLC 的 “启动 / 停止” 指令，故障状态通过 DC 24V 输出上传 PLC，PLC 根据故障信息调整锅炉运行状态（如停止给水泵），形成 “燃烧控制 - 锅炉运行” 联动安全机制。
（二）冶金行业：工业熔炉燃烧控制
应用场景
冶金厂轧钢加热炉（燃油燃烧，轻油燃料）需控制燃烧器的点火与火焰保护，要求：点火尝试次数≤3 次（避免燃油堆积），熄火后锁定，支持手动复位，工作环境为加热炉旁（温度 30℃-65℃，振动≤1.5g）。
模块功能实现
- 燃油火焰检测：适配电离式火焰探测器（检测轻油火焰电离电流），火焰存在时探测器输出 1-5μA 电流，控制器确认后维持燃油阀开启；
- 点火次数限制：通过软件设置 “点火尝试次数 3 次”，连续 3 次点火失败后，控制器锁定并告警，避免多次点火导致加热炉内燃油堆积（引发爆燃风险）；
- 抗振动与高温：2g 振动耐受适应加热炉运行时的振动，70℃宽温设计确保 65℃环境下无降额运行，火焰检测信号稳定（无误判）。
（三）暖通行业：大型热风炉燃烧控制
应用场景
大型商业建筑供暖用燃气热风炉（天然气燃料）需控制燃烧器的启停与安全保护，要求：支持远程复位（运维人员在值班室即可复位），低温环境（冬季户外温度 - 30℃）下正常启动，输出故障信号至楼宇自控系统（BAS）。
模块功能实现
- 低温启动与远程控制：-40℃宽温设计确保 - 30℃户外环境下正常启动，通过 RS-485 接口（选配）接收 BAS 系统的远程复位指令，无需运维人员现场操作；
- 火焰与故障监控：UV 探测器实时检测天然气火焰，火焰丢失后立即切断燃气阀，故障状态通过 Modbus RTU 协议上传至 BAS 系统，BAS 系统记录故障时间与类型（如 “2024-01-15 08:30，火焰丢失”），便于追溯；
- 低功耗运行：待机功耗≤5W，适合热风炉间歇运行（白天供暖、夜间待机）场景，降低能源消耗。
五、操作指南
（一）安装步骤
1. 硬件安装与接线
- 准备工作：确认控制器型号（R7247C1001）与燃烧系统匹配（如燃料类型为燃气 / 燃油、火焰探测器类型）；检查安装环境（温度 - 40℃-70℃，无凝露 / 腐蚀性气体），准备工具（十字螺丝刀、压线钳、绝缘测试仪）、24V DC 电源（冗余电源可选）、火焰探测器线缆（屏蔽双绞线，减少干扰）、燃料阀控制线（1.5mm²）；
- 导轨安装：将控制器卡入 35mm DIN 导轨（控制柜内），确保安装间距≥10mm（散热），面板朝向便于查看指示灯与操作复位按钮；
- 电源接线：24V DC 正极接 “+V” 端子，负极接 “0V”，接地线（PE）接 “GND” 端子（接地电阻≤4Ω），支持冗余电源输入（“+V2”“0V2” 端子，主备自动切换）；
- 火焰探测器接线：UV 探测器信号输出接 “FLAME IN” 端子（区分正负极，DC 5-24V），电离式探测器接 “ION IN” 端子（电流信号）；
- 输出接线：点火变压器接 “IGN OUT” 端子（DC 24V/1A），燃气阀接 “GAS VALVE” 端子（AC 250V/5A），燃油阀接 “OIL VALVE” 端子，故障告警器接 “FAULT OUT” 端子；
- 控制信号接线：PLC 启停指令接 “START/STOP” 端子（干接点，闭合启动、断开停止），远程复位信号接 “RESET” 端子（干接点，闭合复位）；
- 绝缘测试：接线完成后，用绝缘测试仪检测 “电源端子 - 接地端子”“输出端子 - 接地端子” 绝缘电阻（≥100MΩ，500V DC），避免短路。
2. 上电初始化
- 接通 24V DC 电源，控制器自检（约 2 秒），“电源” 指示灯（绿色）常亮，其他指示灯熄灭，表明自检通过；若自检失败（如火焰探测器未接），“故障” 指示灯（红色）常亮，需排查接线；
- 自检通过后，控制器进入 “待机状态”，等待外部启停指令（PLC 或手动按钮）。
（二）核心参数配置（面板操作）
1. 安全时序参数设置
- 长按面板 “SET” 键 3 秒进入参数菜单，通过 “UP/DOWN” 键选择 “Purge Time”（预吹扫时间），按 “SET” 键确认，调整为 30 秒（符合 NFPA 85 锅炉要求），再按 “SET” 键保存；
- 选择 “Ignition Time”（点火时间），调整为 15 秒（避免长时间点火导致燃油堆积）；选择 “Flame Confirm Time”（火焰确认时间），调整为 5 秒；
- 参数设置完成后，按 “ESC” 键退出菜单，参数自动保存（掉电不丢失）。
2. 手动操作与测试
- 手动启动：在待机状态下，按压面板 “START” 键，控制器进入预吹扫阶段（“吹扫” 指示灯黄色常亮），30 秒后进入点火阶段（“点火” 指示灯黄色闪烁，点火变压器工作），火焰确认后（“火焰” 指示灯绿色闪烁），燃料阀打开，进入正常运行；
- 火焰丢失测试：正常运行时，遮挡 UV 探测器（模拟火焰丢失），控制器在 0.2 秒内切断燃料阀，“故障” 指示灯红色常亮，进入锁定状态；
- 故障复位：排查故障（如移除探测器遮挡）后，按压面板 “RESET” 键，“故障” 指示灯熄灭，控制器返回待机状态，可重新启动。
