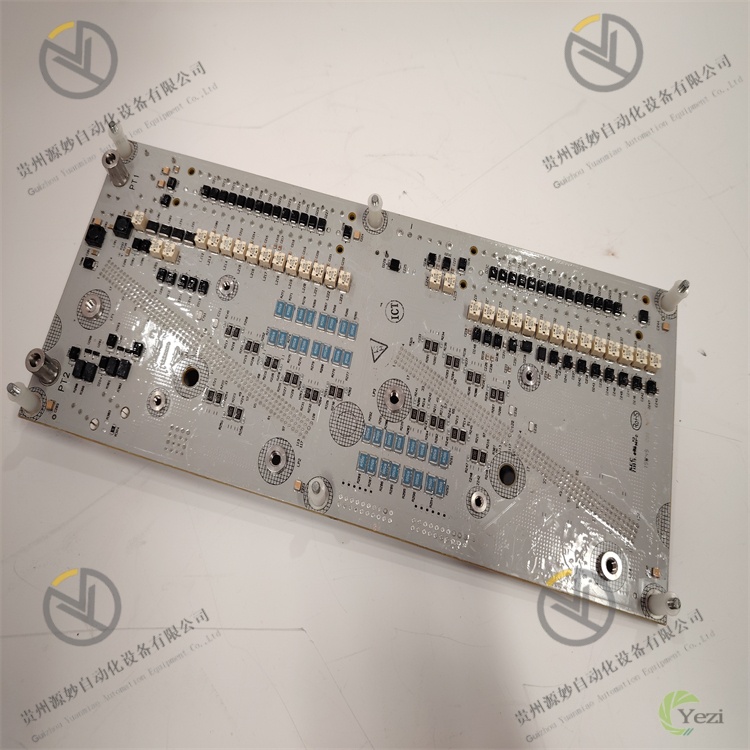

参数类别 | 具体规格 | 详细说明 |
|---|---|---|
核心采集与适配参数 | 适配平台 | 专为霍尼韦尔Honeywell Experion PKS过程知识系统设计；兼容C200/C300控制器及相应I/O机架；支持与Experion PKS系统的Control Builder组态软件、Operator Station操作站协同工作 |
通道配置 | 16路独立温度输入通道；通道间电气全隔离（隔离电压500V AC）；支持通道级参数独立配置（传感器类型、量程、滤波等）；每组4通道共用一个冷端补偿点（热电偶模式） | |
传感器适配范围 | 热电偶：支持J、K、T、E、R、S、B、N型；热电阻：支持Pt100（3线制/4线制）、Cu50（2线制/3线制）；支持通道级传感器类型混配，每通道可独立配置 | |
采集精度指标 | 热电偶：J/K型±0.2℃（0-800℃），R/S型±0.5℃（0-1600℃）；热电阻：Pt100±0.05℃（0-300℃），Cu50±0.1℃（0-100℃）；采样分辨率16位；采样速率：单通道最高100Hz，16通道并发25Hz；冷端补偿精度±0.1℃ | |
接口与连接参数 | 传感器接口 | 采用2组32针插拔式端子排（每8通道1组）；热电偶通道对应“+”“-”端子，热电阻通道对应“+”“-”“Sense”（3线制）/“Sense+”“Sense-”（4线制）端子；端子额定电流：1A；接线规格：0.2-2.5mm²（单股/多股导线）；支持屏蔽线缆连接，配备独立屏蔽层接地端子 |
系统接口 | 通过PKS系统标准I/O总线连接器与I/O机架连接；总线通信速率：100Mbps（同步传输）；支持热插拔功能（符合Experion PKS系统热插拔规范）；具备模块ID标识与地址拨码开关 | |
诊断接口 | 支持通过I/O总线与C200/C300控制器通信；配备6个状态指示灯（PWR电源、RUN运行、FAULT故障、COMM通信、READY就绪、CAL校准）；支持Control Builder软件查看通道级详细诊断数据；具备1路公共故障报警干接点输出（容量：2A/250VAC） | |
电源与功耗参数 | 供电规格 | 由Experion PKS系统I/O机架提供双路冗余供电；额定电压：24V DC ±20%（19.2-28.8V DC）；最大工作电流：≤1.2A（16通道满载运行）；具备过压、过流、反接三重保护 |
功耗指标 | 典型功耗：≤15W（16通道满载运行，热电偶模式）；待机功耗：≤3W（无传感器接入）；最大功耗：≤18W（16通道满载，热电阻模式）；自然散热设计，内置一体化散热片 | |
环境与物理参数 | 环境参数 | 工作温度：-20℃-70℃；存储温度：-40℃-85℃；相对湿度：5%-95%（无凝露）；抗振动：5-500Hz，1g（三轴）；抗冲击：20g（峰值，11ms，三轴）；电磁兼容：符合IEC 61000-4-2/3/4/5/6/8标准；防护等级：IP30（模块本体）、IP65（端子接线盒，可选配） |
物理与安装参数 | 尺寸规格：175mm×85mm×230mm（长×宽×高）；安装方式：Experion PKS标准I/O机架嵌入式安装；重量：约1.2kg；外壳材质：压铸铝合金（防腐涂层）；端子防护：可配防尘防水接线盒 | |
可靠性与管理参数 | 可靠性指标 | 平均无故障时间（MTBF）：≥500,000小时；使用寿命：≥15年（正常工作环境下）；采集数据长期稳定性：≤0.01% FS/年；共模抑制比≥120dB，差模抑制比≥90dB |
配置管理 | 支持Control Builder软件自动识别与组态；支持通道级传感器类型、量程、滤波系数配置；支持在线零点校准与冷端补偿校准；故障日志存储100条（通道级+模块级，带时间戳） |
故障现象 | 可能原因 | 解决办法 | 注意事项 |
|---|---|---|---|
PWR灯熄灭，模块无响应 | 1. 模块未完全插入I/O机架，总线连接器接触不良；2. 机架冗余供电故障或对应插槽损坏；3. 模块电源电路损坏；4. 模块地址拨码开关设置错误 | 1. 断电后重新插拔模块，确保总线连接器完全咬合；2. 将模块更换至其他正常插槽测试，排查插槽故障；3. 用万用表测量机架供电电压，确保24V DC在19.2-28.8V范围内；4. 检查地址拨码开关，按照系统组态设置正确地址；5. 若上述措施无效，联系霍尼韦尔售后检测模块 | 插拔模块前必须断开模块供电，避免总线短路；测量机架电压时需使用高精度万用表（精度≥0.5级），防止误判；地址拨码开关设置后需重启模块生效 |
FAULT灯亮，某路热电偶采集数据偏差大 | 1. 热电偶接线错误（正负极接反）；2. 热电偶故障或老化；3. 冷端补偿故障；4. 信号线缆受强干扰；5. 通道信号调理电路故障 | 1. 断电后检查热电偶接线，确保正负极与模块端子对应正确；2. 更换同型号正常热电偶测试，排查热电偶故障；3. 通过Control Builder软件执行冷端补偿校准，使用标准温度计验证补偿精度；4. 检查线缆屏蔽层是否可靠接地，将线缆远离变频器等干扰源；5. 更换故障通道所在模块测试，确认后联系售后维修 | 热电偶接线需严格区分正负极，避免接反导致采集数据偏差；屏蔽线缆需采用单点接地方式，接地电阻≤4Ω；冷端补偿校准需在环境温度稳定（±1℃）时进行；更换热电偶需选用同型号产品，确保精度等级匹配 |
FAULT灯亮，某路热电阻采集数据异常或显示断线 | 1. 热电阻接线错误或松动；2. 热电阻故障（如阻值异常）；3. 接线导线电阻过大或断裂；4. 通道组态错误（接线方式与组态不匹配）；5. 通道电路故障 | 1. 断电后检查热电阻接线，确保3线制/4线制接线与端子对应正确且紧固；2. 用万用表测量热电阻阻值，与标准阻值表对比，确认热电阻是否正常；3. 测量接线导线电阻，单根导线电阻应≤1Ω，若过大需更换更粗导线；4. 通过Control Builder软件检查通道组态，确保接线方式（3线制/4线制）与实际接线一致；5. 更换模块测试，确认故障后联系售后维修 | 测量热电阻阻值时需在常温环境下进行，避免温度影响测量结果；3线制接线时需确保三根导线电阻一致；4线制接线时“Sense”线与“+”“-”线需分别连接，不可混用；导线需选用铜芯屏蔽线，避免氧化导致接触不良 |
COMM灯闪烁，模块通信异常 | 1. 模块与机架总线连接器接触不良；2. 模块地址、通信协议与控制器组态不匹配；3. I/O总线故障或机架通信接口损坏；4. 控制器故障导致通信中断；5. 模块通信电路故障 | 1. 断电后检查模块与机架的总线连接器，清理灰尘并重新紧固；2. 核对模块地址拨码与Control Builder中的组态地址，确保一致；3. 将模块更换至其他机架测试，排查机架通信故障；4. 检查控制器运行状态，重启控制器尝试恢复通信；5. 更换模块测试，若故障复现联系售后检测 | 总线连接器清理需使用专用清洁剂（如异丙醇），避免损坏针脚；修改模块地址后需重启模块与控制器；控制器重启前需备份系统程序，防止数据丢失；可使用Experion PKS系统自带的通信诊断工具辅助定位故障 |
采集数据波动剧烈 | 1. 滤波系数配置过小；2. 现场存在强电磁干扰；3. 传感器安装不牢固，受振动影响；4. 供电电压波动过大；5. 模块接地不良 | 1. 通过Control Builder软件增大滤波系数，逐步测试至波动消除；2. 为模块与传感器加装信号隔离器，将传感器线缆穿金属管并接地；3. 加固传感器安装支架，减少振动对传感器的影响；4. 测量机架供电电压，若波动超过±5%，更换冗余电源模块；5. 检查模块接地线路，确保接地电阻≤4Ω，与系统接地网可靠连接 | 滤波系数不宜过大，避免影响温度信号的响应速度；金属管需全程接地，形成完整屏蔽；电源模块需选用霍尼韦尔原装产品，确保供电稳定性；模块接地需独立，不可与动力设备共用接地极 |
