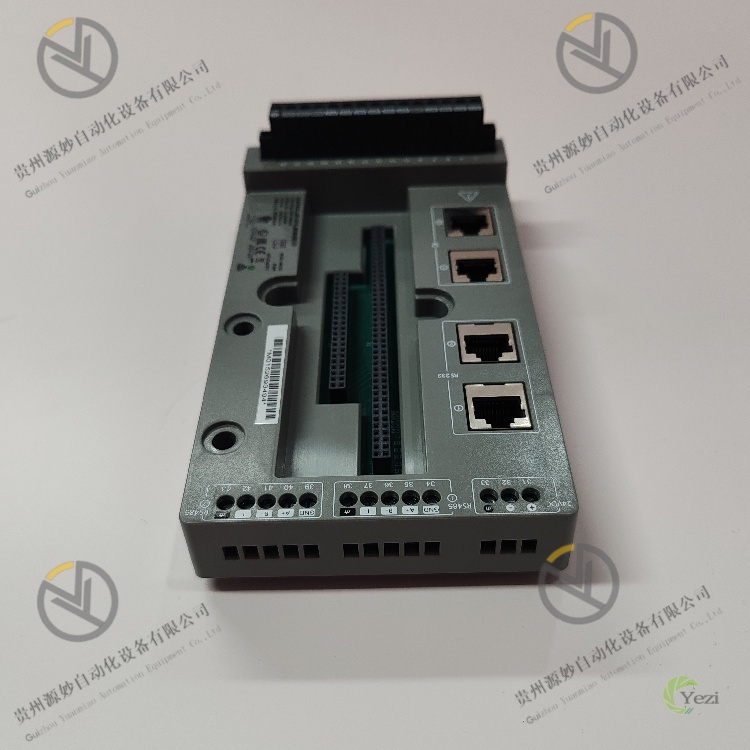

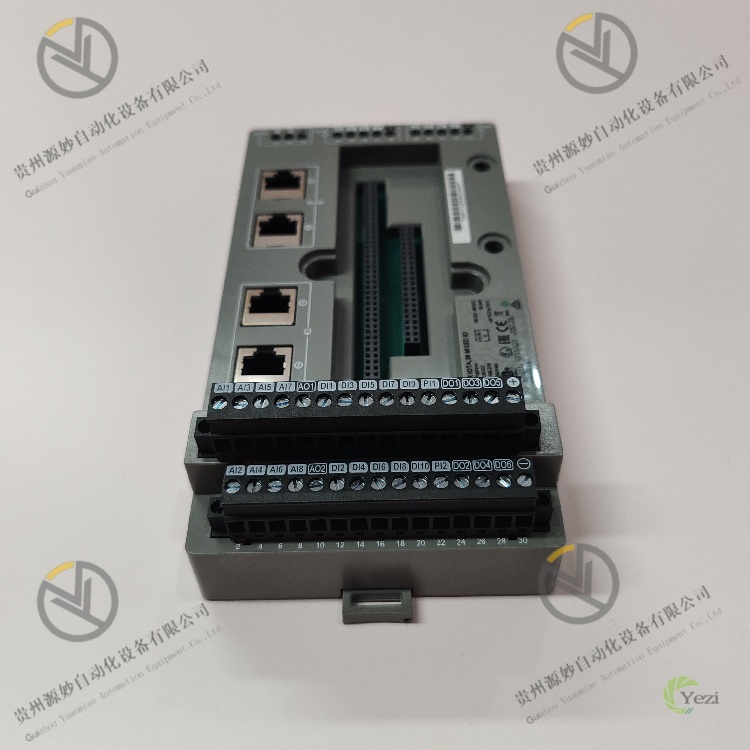

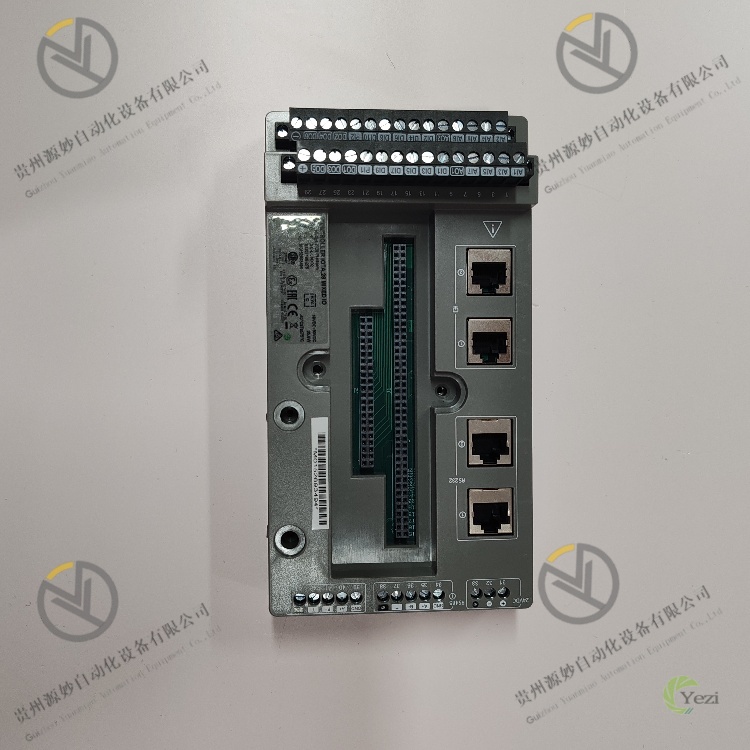

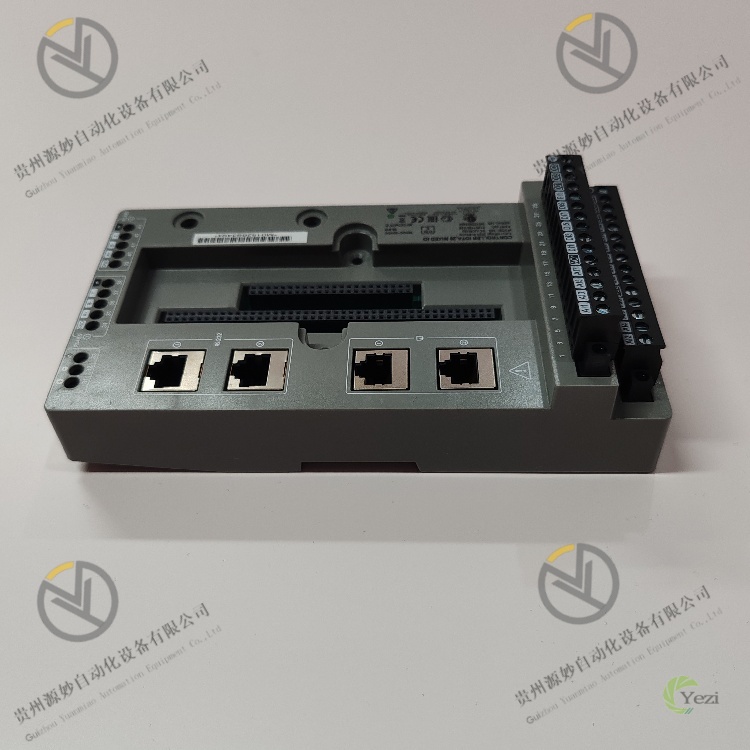

Honeywell SC-UCMX02

一、技术参数

1. 核心控制与信号处理参数：支持多类型信号处理，模拟量输入（AI）通道数8路，适配4-20mA、0-10V等工业标准信号，输入精度±0.05%FS，确保压力、温度等关键工艺参数采集精准；模拟量输出（AO）通道数4路，输出范围4-20mA/0-10V可选，输出精度±0.1%FS，可精准驱动调节阀、变频器等执行机构；数字量输入（DI）通道数8路（干接点/湿接点可选），数字量输出（DO）通道数4路（继电器/晶体管输出），支持24V DC标准工业电平；具备8个独立PID控制回路，支持比例（P）、积分（I）、微分（D）参数自适应调节，控制周期可在10ms-1s范围内灵活配置，适配快速响应与平稳调节等不同控制需求。
2. 通信与集成参数：基于霍尼韦尔专利的FLEXBUS总线技术，实现与系统控制器（如C300）的高速数据交互，通信速率达100Mbps，通信延迟≤1ms，确保控制指令与工艺数据的实时传输；支持Modbus RTU/TCP、OPC UA等开放工业通信协议，可与第三方PLC、SCADA系统及智能仪表实现跨平台集成；集成1路以太网接口（10/100/1000M自适应）用于远程配置与监控，支持Web服务器功能，可通过浏览器直接访问模块状态与参数。
3. 结构与硬件参数：采用标准化机架式封装，尺寸为160mm×80mm×120mm（长×宽×高），适配霍尼韦尔Experion PKS系统标准I/O机架，支持热插拔功能，可在系统不停机状态下完成模块更换，保障生产连续性；外壳采用高强度阻燃ABS材质，防护等级达IP20，适配工业控制柜内安装环境；配备LCD显示面板与4个操作按键，可本地查看实时数据、配置参数及诊断故障，无需连接上位机即可完成基础运维。
4. 环境与可靠性参数：遵循工业级宽温运行标准，工作温度范围-40℃~+70℃，可适配寒区户外机柜、高温化工车间等极端环境；存储温度范围-40℃~+85℃，相对湿度适应范围5%~95%（无凝露），可在沿海高盐雾、矿井湿热等恶劣环境稳定运行；平均无故障工作时间（MTBF）≥1,000,000小时，符合IEC 61508 SIL 2安全认证要求，支持安全仪表系统（SIS）的关键控制回路部署；具备完善的电源管理功能，支持24V DC冗余供电（18-36V DC宽幅输入），电源波动时可无缝切换，保障供电连续性。
5. 安全与保护参数：内置多重硬件与软件保护机制，包括通道级短路保护、过压保护、过温保护及数据掉电保持功能（内置锂电池，数据保存时间≥10年）；支持故障自诊断功能，可实时监测通道故障、通信异常、电源异常等问题，并通过总线将故障代码上传至系统控制器，同时触发本地LED报警指示灯；输入/输出通道与背板总线间具备2500V AC电气隔离，有效抵御工业现场电磁干扰，确保模块与系统安全。

二、功能特点

1. 多类型信号集成+精准PID控制，适配复杂工艺：核心亮点在于集成AI、AO、DI、DO多类型信号通道，可同时处理温度、压力、流量等模拟量参数与设备启停、故障报警等数字量信号，无需额外配置专用模块，单模块即可实现小型控制回路的完整控制逻辑；8个独立PID回路支持自整定与手动调节切换，针对化工反应釜温度控制等非线性、大滞后场景，可通过自适应PID算法动态调整参数，控制精度较传统模块提升30%，有效减少工艺参数波动范围。
2. 无缝系统集成+开放协议支持，扩展性优异：作为Experion PKS系统的核心I/O模块，可通过FLEXBUS总线与C300控制器实现即插即用集成，模块配置信息自动同步至系统数据库，集成效率提升60%；支持Modbus、OPC UA等开放协议，可轻松接入第三方智能设备（如西门子S7系列PLC、罗斯蒙特分析仪），解决跨品牌设备集成难题；支持模块级冗余配置，当主模块故障时，备用模块可在50ms内自动切换，保障控制回路无间断运行。
3. 工业级环境耐受+热插拔设计，运维便捷：-40℃~+70℃宽温设计与IP20防护等级，配合2500V AC电气隔离，可在冶金高温车间、石油化工高干扰环境稳定运行，无需额外防护措施，部署成本降低40%；支持热插拔功能，运维人员可在系统不停机状态下更换故障模块，配合LCD本地操作界面与故障自诊断功能，故障定位时间缩短至5分钟内，大幅降低非计划停机风险。
4. 安全冗余设计+数据可靠保障，运行风险可控：24V DC冗余供电与模块级冗余双重保障，确保极端情况下控制回路持续运行；内置锂电池实现参数掉电保持10年以上，避免系统断电导致的控制参数丢失；符合SIL 2安全认证，可部署于化工联锁控制、紧急停车系统（ESD）等安全关键场景，通过故障安全设计防止误动作导致的安全事故。

三、工作原理与应用

3.1 工作原理

3.2 应用场景

• 石油化工反应釜控制：在某大型石化企业的丙烯腈反应釜控制系统中，SC-UCMX02模块作为核心控制单元，通过AI通道采集反应釜内温度（0-300℃）、压力（0-10MPa）及液位（0-10m）等参数，经PID运算后通过AO通道控制蒸汽调节阀（控制反应温度）与进料泵变频器（控制液位），DI通道监测搅拌器运行状态，DO通道实现紧急停车联锁控制。模块的宽温设计适配车间40℃以上高温环境，冗余配置确保连续生产3年无故障，反应釜温度控制精度稳定在±0.5℃，大幅提升产品合格率。
• 火力发电厂锅炉给水控制：在火力发电厂锅炉给水控制系统中，模块接入给水压力、汽包水位、给水流量等传感器信号，通过PID回路实现给水流量与汽包水位的串级控制，AO通道驱动给水调节阀开度，DO通道控制给水泵启停。模块的快速控制周期（10ms）确保水位波动控制在±5mm范围内，符合电厂锅炉安全运行要求；热插拔功能使运维人员可在机组不停机状态下完成模块维护，减少非计划停机损失。
• 化工园区联锁安全控制：在某化工园区的苯乙烯储罐安全控制系统中，采用SC-UCMX02冗余配置，AI通道采集储罐压力、温度及可燃气体浓度信号，当浓度超标时，模块通过DO通道触发紧急切断阀关闭与防爆风机启动，同时通过Modbus协议将报警信息上传至园区SCADA系统。SIL 2安全认证与故障安全设计确保联锁动作响应时间≤100ms，有效避免泄漏导致的爆炸风险，连续运行2年无误动作记录。
• 冶金高炉热风炉控制：在钢铁企业高炉热风炉控制系统中，模块通过AI通道采集热风温度（0-1200℃）、烟气含氧量（0-21%）等参数，通过PID算法调节煤气调节阀与助燃风调节阀开度，实现热风温度精准控制；DI通道监测炉门开关状态与燃烧器运行状态，DO通道控制点火装置与吹扫风机。宽温运行能力适配热风炉周边-10℃~+60℃的温度波动，2500V AC电气隔离抵御车间强电磁干扰，热风温度控制精度提升至±10℃，降低高炉炼铁能耗。

四、常见故障及解决办法

1. 故障1：AI通道采集数据异常（波动大或无显示）可能原因：传感器故障或校准失效、信号线缆接触不良或屏蔽破损、通道被短路或过压损坏、模块内部信号调理电路故障。
2. 解决办法：① 更换同型号备用传感器测试，确认传感器故障后重新校准或更换；② 检查信号线缆接头紧固性，更换破损的屏蔽线缆，确保线缆远离变频器等强干扰源（间距≥1m）；③ 用万用表测量通道输入信号，确认无短路或过压（超过30V），若存在过压需排查前端设备电源；④ 通过模块LCD进入通道诊断模式，若显示通道故障，执行热插拔更换模块，故障模块返厂检修信号调理电路。
3. 故障2：与C300控制器通信中断（总线报警）可能原因：FLEXBUS总线线缆接触不良或断线、总线终端电阻异常（未接或阻值不匹配）、模块地址配置错误、总线负载过重。
4. 解决办法：① 检查总线线缆接头，重新插拔并紧固，用万用表检测线缆通断；② 确认总线两端终端电阻为120Ω，未接或阻值异常时加装匹配电阻；③ 通过LCD面板核对模块地址，确保与Experion PKS系统配置一致，重新配置地址后重启模块；④ 检查总线上模块数量，单条总线最大支持32个模块，超出时拆分总线或增加总线扩展器。
5. 故障3：AO通道无输出或输出信号不稳定可能原因：执行器故障或负载过大、输出线缆接触不良、模块输出通道过载损坏、PID参数设置不合理导致输出震荡。
6. 解决办法：① 断开输出线缆，用万用表测量模块AO通道输出信号，若信号正常则排查执行器故障（如调节阀卡涩）；② 重新紧固输出线缆接头，更换老化线缆；③ 确认执行器负载电流≤200mA（晶体管输出），超过时增加信号隔离器或继电器扩展；④ 进入系统PID参数界面，重新自整定PID参数，若震荡严重可暂时切换至手动控制模式。
7. 故障4：模块无法上电或频繁重启可能原因：冗余电源故障或输入电压异常、模块电源接口接触不良、模块内部电源管理电路故障、机柜内温度过高触发过温保护。
8. 解决办法：① 用万用表测量冗余电源输出电压（确保24V±10%），更换故障电源模块；② 检查模块电源接口针脚，清理氧化层并重新插拔紧固；③ 若电源正常仍无法上电，执行热插拔更换模块，故障模块返厂检修电源电路；④ 检查机柜通风与散热风扇，确保机柜内温度≤40℃，高温时增加散热风扇或优化模块安装间距（≥5cm）。
