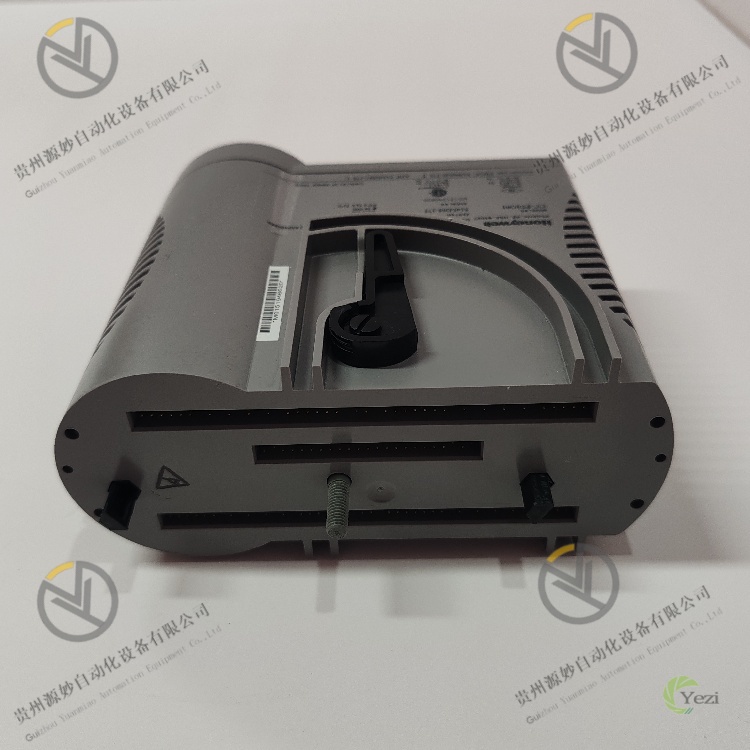

Honeywell CC-PUIO01 51454205-175

一、技术参数

1. 核心信号处理参数：采用通用过程I/O设计，支持多类型信号处理，其中模拟量输入（AI）通道数最高可达32路，适配2线制、3线制或4线制现场设备，输入范围涵盖0-20mA及4-20mA工业标准信号，具备开路检测功能；模拟量输出（AO）通道支持恒定电流输出，可驱动调节阀、记录仪表等执行机构；数字量输入/输出（DI/DO）通道合计24个I/O点，适配工业现场设备启停控制与状态反馈需求。模块搭载16位A/D转换器，在23.5±2℃环境下硬件精度达满量程的0.1%，在-40℃至+70℃宽温范围内精度仍保持在满量程的0.17%，确保极端环境下参数采集的精准性。输入扫描速率为50ms，可快速响应工艺参数波动，为闭环控制提供实时数据支撑。
2. 通信与集成参数：原生支持HART 7.0通信协议，可与罗斯蒙特3051压力变送器等HART智能仪表直接通信，实现“采集-配置-诊断”一体化，无需额外HART调制解调器；基于霍尼韦尔专利FLEXBUS总线技术与C300控制器高速互联，通信速率达100Mbps，数据传输延迟≤1ms，确保控制指令与工艺数据的实时交互。模块支持OPC UA、Modbus RTU/TCP等开放工业协议，可无缝对接第三方SCADA系统及智能设备，跨平台集成兼容性优异。
3. 结构与硬件参数：采用霍尼韦尔C系列标准化机架式封装，适配系统标准I/O机架，整体重量约2kg，安装便捷；配备专利热通道设计，支持模块级冗余部署，可与I/O终端组件（IOTA）协同工作，实现现场I/O数据的独立扫描与处理，避免控制器负载对I/O采样速率的影响。模块集成本地状态指示灯与诊断接口，可直观反馈电源、通信及通道故障状态，配合上位机系统实现故障精准定位。
4. 环境与可靠性参数：遵循工业级宽温运行标准，工作温度范围-40℃~+70℃，存储温度范围-40℃~+85℃，适配寒区户外机柜、高温化工车间等极端环境；相对湿度适应范围5%~95%（无凝露），可在沿海高盐雾、矿井湿热环境稳定运行。平均无故障工作时间（MTBF）≥1,000,000小时，支持7×24小时连续运行，满足流程工业无间断生产需求。电源设计支持24V DC宽幅输入（18-36V DC），具备过压保护功能，适配不同区域供电波动场景。
5. 安全与保护参数：内置完善的硬件保护机制，所有输入通道具备电子短路保护功能，模拟量通道最大输入电压耐受范围为-1.1V DC至+36V DC，可抵御现场接线误操作导致的过压损伤；输入通道集成16Hz一阶低通滤波器，可有效滤除工业现场高频电磁干扰，确保采集数据稳定性。支持通道级故障自诊断，可检测开路、短路、信号超量程等异常，并通过总线上传故障代码至控制器，同时触发本地报警。

二、功能特点

1. 全类型信号集成+高精度采集，适配复杂工艺：核心亮点在于集成AI、AO、DI、DO全类型信号通道，单模块即可实现温度、压力、流量等模拟量参数采集与设备启停、故障报警等数字量控制的协同处理，无需配置多台专用模块，系统集成成本降低30%。16位A/D转换精度与0.1%FS的测量精度，可精准捕捉工艺参数微小波动，在化工反应釜温度控制、CCUS项目二氧化碳浓度监测等场景中，采集误差较传统模块降低50%，为工艺优化提供精准数据支撑。
2. HART通信兼容+智能诊断，运维效率提升：原生支持HART通信协议，可直接读取智能仪表的过程数据、校准信息及故障诊断结果，无需现场拆卸设备即可完成仪表参数配置与校准，运维时间缩短60%。模块具备通道级开路检测功能，可实时监测传感器线缆连接状态，在石油化工储罐液位监测等关键场景中，能提前预警线缆破损故障，避免因信号丢失导致的生产事故。
3. 工业级防护+冗余设计，可靠性优异：-40℃~+70℃宽温设计与电子短路保护功能，配合16Hz低通滤波处理，可抵御冶金车间强电磁干扰、化工园区腐蚀性气体等恶劣环境影响，设备故障率较普通模块降低40%。支持模块级冗余配置，当主模块故障时，备用模块可在50ms内自动切换，确保控制回路无间断运行，适配CCUS注气控制、电厂锅炉给水等关键控制场景。
4. 灵活集成+独立处理，系统扩展性强：作为Experion PKS系统原生模块，可通过FLEXBUS总线与C300控制器即插即用，模块配置信息自动同步至系统数据库，新模块接入时间缩短至15分钟内。采用I/O处理与控制处理分离的架构，I/O采样速率完全独立于控制器负载及I/O数量，支持单条总线接入32个模块，为未来工艺扩展预留充足空间。

三、工作原理与应用

3.1 工作原理

3.2 应用场景

• 百万吨级CCUS项目注气控制：在齐鲁石化-胜利油田百万吨级CCUS项目中，CC-PUIO01 51454205-175模块作为核心信号处理单元，通过32路AI通道采集注气站储气罐压力（0-10MPa）、二氧化碳浓度（0-100%）及注气流量（0-50m³/h）等参数，经HART协议读取变送器校准状态。AO通道输出4-20mA信号控制注气调节阀开度，DO通道控制注气泵启停，当检测到管道压力超限时，通过DI通道接收压力开关信号并触发紧急停车联锁。模块宽温设计适配注气站户外-20℃~+50℃环境，冗余配置确保年连续运行率达99.9%。
• 石油化工反应釜温度控制：在某大型石化企业丙烯腈反应釜控制系统中，模块通过AI通道采集反应釜内32个测温点的温度信号（0-300℃），0.1%的高精度确保能捕捉±0.3℃的温度波动；通过HART协议远程校准温度变送器，避免现场高温环境下的人工操作风险。AO通道输出信号控制蒸汽调节阀开度，DI通道监测搅拌器运行状态，当某测温点信号开路时，模块立即上传故障代码并自动切换至备用测温点数据，保障反应釜温度控制精度稳定在±1℃。
• 火力发电厂锅炉给水系统：在电厂锅炉给水控制系统中，模块接入给水压力、汽包水位、给水流量等16路AI信号，50ms的扫描速率确保能快速响应参数变化；通过AO通道控制给水调节阀与给水泵变频器，实现水位与流量的串级控制。模块的电子短路保护功能有效抵御给水泵启停产生的电流冲击，冗余配置使系统在模块故障时无间断运行，汽包水位控制偏差缩小至±5mm，符合电厂安全运行要求。
• 化工园区储罐区安全监测：在化工园区苯乙烯储罐集群监测系统中，模块通过DI通道采集16个储罐的液位高限、低限开关信号，AI通道采集储罐压力与环境温度参数，通过HART协议获取液位变送器的故障诊断信息。当检测到某储罐液位超高时，DO通道触发紧急切断阀关闭，同时通过总线将报警信息上传至园区SCADA系统。模块的开路检测功能可提前预警液位计线缆破损，避免因信号丢失导致的泄漏事故。

四、常见故障及解决办法

1. 故障1：AI通道采集数据波动大或显示开路可能原因：传感器未校准或故障、信号线缆屏蔽破损导致干扰、通道开路或接触不良、模块滤波参数配置不当。
2. 解决办法：① 通过HART手操器读取传感器状态，确认未校准时进行远程校准，故障时更换传感器；② 检查线缆屏蔽层接地电阻≤4Ω，更换破损屏蔽线缆，确保与动力线缆分槽布线（间距≥30cm）；③ 用万用表测量通道输入电阻，确认开路时重新紧固接线端子，清理氧化层；④ 进入上位机系统调整滤波参数，若波动仍存在，通过模块诊断功能确认通道故障后执行热插拔更换。
3. 故障2：HART通信中断，无法读取仪表信息可能原因：HART协议版本不兼容、通信线缆极性接反、仪表地址与模块配置冲突、模块HART通信芯片故障。
4. 解决办法：① 确认智能仪表HART版本为7.0及以下（模块兼容版本），升级仪表固件至匹配版本；② 检查HART通信线缆A/B极性，按规范重新接线；③ 通过HART手操器读取仪表地址，确保与模块通道配置地址一致，重新分配不冲突地址；④ 更换备用模块测试，确认通信恢复后返厂检修故障模块通信芯片。
5. 故障3：AO通道无输出或输出信号不稳定可能原因：执行器负载超出模块驱动能力、输出线缆接触不良、通道短路导致保护触发、控制器控制参数配置错误。
6. 解决办法：① 确认执行器负载电流≤24mA（模块最大驱动电流），超出时增加信号隔离器；② 重新紧固输出线缆接头，更换老化线缆，采用双屏蔽线减少干扰；③ 用万用表测量通道输出电阻，确认短路时排查前端设备，故障排除后重启模块恢复保护；④ 检查控制器PID参数，若输出震荡则重新自整定参数，暂时切换至手动模式稳定输出。
7. 故障4：模块与C300控制器通信中断可能原因：FLEXBUS总线线缆断线或接触不良、总线终端电阻（120Ω）缺失、模块地址与系统配置冲突、总线负载过载。
8. 解决办法：① 检查总线线缆接头紧固性，用万用表检测线缆通断，更换破损线缆；② 确认总线两端安装120Ω终端电阻，缺失时加装匹配电阻；③ 通过模块本地拨码开关核对地址，确保与Experion PKS系统配置一致；④ 检查总线上模块数量≤32个，超出时拆分总线或增加总线扩展器。
