一、产品概述

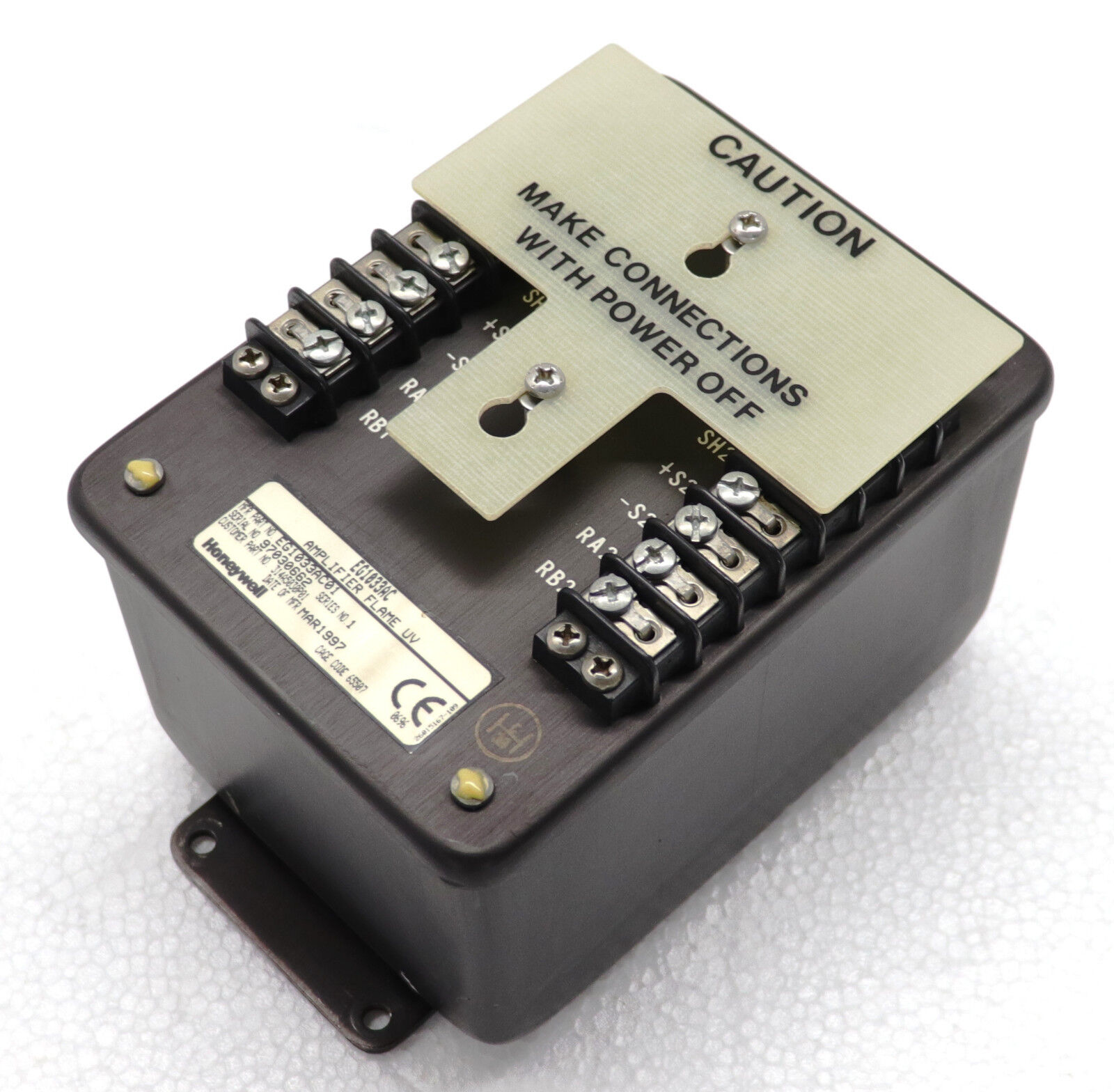

霍尼韦尔 EG1033AC01 是 LG 系列燃气轮机配套专用紫外火焰信号放大器，属于工业燃烧安全核心监测部件，可对接霍尼韦尔紫外火焰探头，采集 180~260nm 波段火焰紫外辐射微弱信号，经放大、滤波、甄别处理后，通过继电器触点输出火焰有无开关量信号，为 DCS、SIS 安全仪表系统提供熄火、点火异常联锁判断依据，可有效规避燃气泄漏、爆燃、炉膛爆炸等重大安全事故。

该模块支持 28VDC 直流、115VAC 交流双供电模式，内置连续可调信号增益电路、电磁干扰抑制回路，具备火焰丢失快速故障报警功能，采用工业加固密封壳体，耐高低温、强振动，广泛应用于火电燃气轮机、工业锅炉、石化加热炉、冶金热处理炉等燃烧设备火焰安全监控场景，既可用于新建机组燃烧安全系统配套，也可作为老旧火焰监测装置备件替换使用。

二、硬件结构与组成

1. 双通道紫外信号采集放大单元

配置两路独立火焰信号输入端子 S1、S2，可单路或双通道冗余接入紫外火焰探测器，输入回路内置电气隔离、高频滤波电路，可过滤现场变频器、高压设备产生的电磁杂波；信号增益支持 100~1000 倍连续无级调节，适配不同安装距离、炉膛粉尘工况下的微弱火焰信号采集，可精准区分真实火焰与炉膛反光、高温红外干扰，大幅降低误报警概率。

2. 火焰逻辑判别与继电器输出单元

内置高速火焰信号判别处理电路，火焰建立响应时间≤0.1s，火焰消失跳闸响应时间≤0.2s，可快速捕捉瞬时熄火故障；搭载两路 SPDT 单刀双掷密封继电器输出触点（RA1/RB1、RA2/RB2），触点额定负载 5A/250VAC、5A/30VDC，可直接接入安全联锁回路、声光报警装置、PLC 开关量端子，既支持正常励磁火焰检测模式，也可配置失电安全跳闸模式，满足工业安全故障失效设计要求。

3. 供电与硬件防护单元

兼容 28VDC（20~35VDC）直流、115VAC 60Hz 交流两种供电方式，整机最大功耗 10W，内置电源反接、浪涌、过压多级保护电路；金属密封压铸壳体设计，具备防尘、防潮、抗振动能力，可在高温炉膛附近、粉尘、潮湿的严苛现场稳定运行，内部电路板采用三防涂覆工艺，有效抵御腐蚀性气体、凝露造成的电路老化故障。

4. 接线端子与壁挂安装结构单元

面板集成标准化螺丝接线端子，端子标识清晰，支持线缆直接压接固定，无需转接端子排；设备预留 4 个壁挂式安装固定孔，安装孔间距标准化，可直接固定在控制柜背板、就地防爆接线箱内部，适配燃气轮机、锅炉就地机柜常规开孔尺寸，方便老旧同型号火焰放大器原位替换改造。

三、技术参数

（一）电气参数

供电规格：28VDC（20~35VDC，最大 0.5A）、115VAC±10% 60Hz 双电源兼容，整机功耗≤10W

信号采集：双通道紫外信号输入，检测波长 180~260nm，信号增益 100~1000 倍连续可调

响应速度：火焰检出≤0.1s，火焰丢失跳闸≤0.2s

输出规格：两路独立 SPDT 继电器触点，触点容量 5A 250VAC / 5A 30VDC

传输距离：火焰探头最远布线传输距离可达 300 米

抗干扰：内置 EMC 滤波回路，符合工业 A 级电磁兼容标准，可抵御变频、高压线缆空间干扰

（二）环境参数

工作温度：-40℃ ~ +176℃；存储运输温度：-55℃ ~ +125℃

相对湿度：5%~95% RH，无凝露、无腐蚀性气体、导电粉尘

抗振动：峰值 20g@2kHz，抗冲击 50g，适配机组连续振动工况

（三）机械参数

安装方式：壁挂式固定安装，预留标准安装固定孔

整机重量：约 0.5kg

外壳材质：压铸金属密封壳体，工业防尘防护结构

适配配件：霍尼韦尔 LG 系列紫外火焰探头、屏蔽信号电缆

四、产品功能与特性

双通道冗余信号采集，大幅提升火焰监测可靠性

支持双路火焰探头同时接入，可配置双通道相与冗余监测模式，单路探头、线缆故障不会直接触发熄火误联锁，避免单点测点失效导致机组非计划停机，适配燃气轮机等高安全等级燃烧设备防护场景。

宽增益可调 + 紫外光谱甄别，有效抑制各类现场干扰

仅对 180~260nm 紫外波段信号响应，可屏蔽炉膛高温红外辐射、炉壁强光反射、电焊干扰等虚假信号；增益连续可调设计，炉膛积灰、探头安装距离较远时，可通过调高增益稳定采集火焰信号，适配复杂炉膛工况长期运行。

毫秒级快速响应，保障燃烧系统安全联锁

熄火故障最快 0.2 秒内完成信号识别与继电器动作，可快速切断燃气电磁阀、触发机组停机联锁，防止未燃燃气在炉膛积聚引发爆燃、爆炸事故，满足火电、石化高危装置安全规范要求。

双电源宽电压适配，现场供电兼容性强

直流、交流两种供电方式自由选型，既可以取自控制柜 24V 直流 UPS 电源，也可接入就地 115V 交流工业电源，电压波动范围内可稳定工作，适配电厂、化工厂区多种供电架构改造项目。

工业级密封加固设计，恶劣工况长效稳定运行

全金属密封壳体 + 电路板三防处理，耐高低温、抗振动、防潮防尘，可在锅炉、燃气轮机就地高温、粉尘、振动强的现场长期不间断运行，降低设备定期检修更换频次。

五、适用工况与应用场景

燃气发电厂燃气轮机炉膛火焰实时监测、熄火紧急切断安全联锁系统。

石油炼化、煤化工加热炉、转化炉、导热油炉燃烧状态安全监控与点火保护。

冶金轧钢热处理炉、玻璃窑炉、工业燃煤 / 燃气锅炉火焰检测、防爆联锁控制。

热电厂、供热站老旧霍尼韦尔 LG 系列火焰监测系统备件更换、就地安全回路改造项目。

危化企业燃烧装置安全升级，双通道冗余火焰监测架构搭建，满足 SIS 安全仪表系统合规要求。
