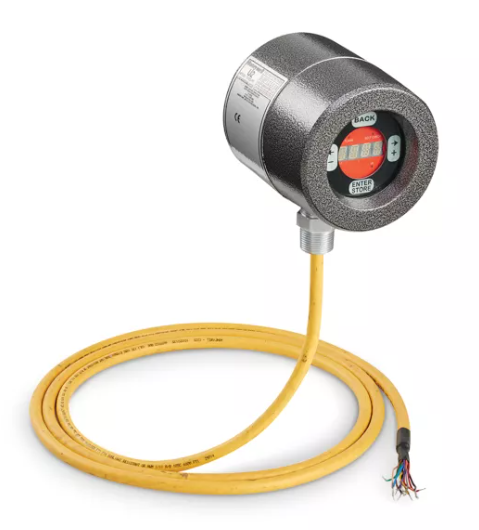

HONEYWELL U2-1010S-PF
型号：U2-1010S-PF
品牌：HONEYWELL
产品归属：U2-S 系列一体化火焰检测探头，集成
UVTron 紫外真空管 + UVSS 固态紫外 + IR 红外三光谱检测传感器与内置信号处理器，PF 代表出厂预制 3 米尾缆出线结构，无需现场对接快速接头，专为多燃料、多燃烧器复杂工况设计，可精准甄别真实火焰、炉膛高温反光、太阳光、炉膛余辉等干扰信号，广泛应用于火电、石化、冶金、供热锅炉、燃气焚烧炉的燃烧安全联锁保护场景。
产品定位
U2-1010S-PF 是霍尼韦尔新一代一体式智能火焰监测设备，摒弃传统分体式探头 + 独立信号处理器的架构，将光学采集、信号放大、滤波运算、故障诊断单元高度集成于防爆壳体内，大幅简化现场布线与机柜占用空间。依托三光谱复合识别技术，可适配天然气、柴油、重油、煤粉、生物质等各类燃料工况，搭载电容触控人机界面可就地完成参数整定、增益调节、火焰阈值设置，支持 Modbus RTU 总线组网、4~20mA 模拟量变送、继电器开关量联锁输出，满足 SIL3 功能安全应用要求，可直接兼容霍尼韦尔 RM7800、R7800 系列燃烧控制器，也是老旧 1900 系列、FD 系列火焰探头升级替换的主流选型。
硬件架构
采用无硅粉末喷涂防爆铝合金壳体，内部硬件分为五大核心功能单元：
- 三光谱光学采集单元：集成 UVTron 紫外真空管、UVSS 固态紫外、IR 红外三路独立传感器，可单独或组合采集火焰闪烁特征光谱，内置 10 档可选火焰闪烁频率滤波算法，过滤炉膛热辐射、强光反射等干扰光源，从源头杜绝误检、漏检。
- 嵌入式信号处理运算单元：工业级微处理器，搭载电子快门式系统自检电路（无机械磨损），每路传感器独立可调增益，自动采集火焰幅值、闪烁频率特征值，与内置数据库比对判别火焰状态，毫秒级输出检测结果。
- 本地人机交互配置单元：电容触控滚轮 + LED 数码显示面板，支持多级菜单参数设置、火焰实时强度查看、故障代码调取、操作密码权限锁定，参数断电永久存储，无需上位软件即可完成现场调试整定。
- 信号输出与通信单元：一路可编程 4~20mA/0~20mA 模拟量变送输出、两路常开继电器（火焰状态 + 故障自检）、两线制 RS485 Modbus RTU 总线接口，可接入 DCS、燃烧安全系统实现远程监控与参数下发。
- 供电与防爆防护单元：隔离型 24VDC 安全特低电压供电回路，内置电源反接、浪涌、静电多级防护，壳体满足 IP66/NEMA4X 防护等级，通过 Ex d IIC 防爆认证，可直接安装在化工、油气等危险爆炸区域。
安装规格
采用 3/4" NPT 内螺纹工艺安装接口（PF 版本专属），适配锅炉观火镜标准安装底座，可水平、竖直多方位安装，出厂预装 3 米屏蔽尾缆（可选 15m、30m 加长线缆型号 U2-1010S-PF-050/100），整机通过 IEC60068 抗震、湿热循环、宽温老化可靠性测试，同系列 U2-S 探头可直接硬件互换，无需改动安装底座与控制回路接线。
整机外形尺寸：直径 117mm× 长度 155mm，整机净重 2.8kg。
配套系统
- 硬件配套：锅炉观火安装底座、隔离型 24VDC SELV 安全电源、双绞屏蔽通信线缆、RM7800/R7800 燃烧安全控制器、安全联锁继电器、DCS 系统 IO 端子柜；
- 调试软件：FlameTools 上位组态调试软件，支持多台探头总线组网参数批量配置、火焰数据曲线记录、故障远程诊断；
- 现场配套设备：燃气锅炉、煤粉锅炉、工业焚烧炉、冶金加热炉、自备电厂汽轮机辅炉、余热回收燃烧器；
- 应用行业：火力发电、石油化工、煤化工、城市集中供热、冶金钢铁、垃圾焚烧、油气场站加热装置安全燃烧联锁保护。
产品特性
- 三光谱复合检测技术：三路光学传感器独立采集火焰特征，可区分真实火焰、炉膛热反光、阳光、高温余辉，抗干扰能力远优于单紫外、单红外探头，大幅降低熄火误跳闸、有火误无火故障概率。
- 一体化集成设计：探头内置信号处理器，无需额外配置机柜式信号转换模块，减少中间接线故障点，节省控制室安装空间，缩短现场施工与调试周期。
- 电子自动自检架构：采用电子回路自检替代传统机械快门自检，无机械磨损部件，使用寿命更长，上电周期性自动校验传感器、供电、信号回路故障，故障可就地显示 + 远程触点上报。
- 丰富多类型信号输出：模拟量变送、继电器硬触点、Modbus 总线三重输出冗余，兼顾就地安全联锁与远程系统监控，满足功能安全冗余采集规范要求。
- 宽温防爆工业防护设计：-40℃~+70℃超宽工作温度，IP66 高防护防爆壳体，无惧粉尘、水汽、油污、振动恶劣工况，通过 ATEX、FM、CSA 多重防爆安全认证，可用于 Class I Div1 高危爆炸区域。
- 兼容性强易改造替换：电气协议、安装尺寸兼容霍尼韦尔全系列老式火焰检测器，老旧设备改造仅需替换探头，原有电源、联锁、总线线路可直接复用，大幅降低改造停机成本。
1. 电气供电参数
- 额定供电：隔离型 DC 22~26V SELV 安全特低电压，最大工作电流 120mA，整机典型功耗 3.5W
- 继电器触点规格：火焰继电器、故障自检继电器均为常开触点，额定负载 1A/30VDC 阻性；环境温度高于 50℃需按 1%/℃降额使用，70℃最高允许 0.8A 负载，严禁接入超过 30VDC 电压回路
- 模拟量输出：软件可选 4~20mA / 0~20mA，最大带载负载 500Ω
- 绝缘耐压：电源、信号、通信端口对地 1500VAC/1min 工频耐压，全端口 ±4kV ESD、±2kV EFT 浪涌防护
2. 光学与检测性能参数
- 传感器配置：UVTron 紫外真空管 + UVSS 固态紫外 + IR 红外三通道独立传感器
- 火焰响应时间：可软件设置 1s/2s/3s 三档熄火响应延时
- 闪烁滤波：10 档火焰频率滤波器可自定义配置，适配不同燃料燃烧闪烁特征
- 增益调节：三路传感器独立 0~99 级增益可调，适配观火距离远近、炉膛烟尘浓度工况
- 火焰阈值：50~3425 幅值区间可编程设定，可精准区分有火 / 熄火临界状态
3. 通信与接口参数
- 总线接口：两线制 RS485 Modbus RTU，默认 9600bps、8 数据位、无校验、1 停止位，单总线最多挂载 32 台探头
- 本地操作：电容触控滚轮 + LED 数码显示屏，支持 4 位操作密码权限锁定，默认菜单超时锁定时间 10 分钟
- 接线方式：PF 预制线缆型，3 米出厂屏蔽尾缆引出，3/4"NPT 工艺安装螺纹
4. 环境耐受参数
- 工作环境温度：-40℃ ~ +70℃；存储运输温度：-40℃ ~ +85℃
- 运行相对湿度：5%～95% RH，无凝露、无强腐蚀性酸碱、硫化气体、易燃易爆粉尘
- 抗震标准：IEC60068-2-6，1~200Hz 频率下 0.7g 持续振动耐受
- 防爆防护等级：Ex d IIC T6，IP66/NEMA4X；SIL3 功能安全认证
- 抗辐射特性：不受 X 射线、γ 射线电离辐射干扰，可用于高温辐照工业工况
5. 结构物理参数
- 安装螺纹：3/4" NPT 内螺纹（PF 版本）
- 外形尺寸：Φ117mm × 155mm
- 整机重量：2.8kg
- 壳体材质：无硅粉末喷涂防爆铝合金
- 出线方式：出厂预制 3 米屏蔽尾缆一体式出线
三、核心功能
1. 三光谱智能火焰精准识别
三路光学传感器同步采集火焰紫外、红外特征闪烁信号，通过内置算法过滤炉膛高温辐射、玻璃反光、外界强光干扰，针对天然气、煤粉、重油等不同燃料可匹配专属滤波参数，有效避免锅炉回火、烟尘遮挡导致的误检测，保障燃烧联锁保护动作精准可靠。
2. 无机械损耗电子周期性自检
设备上电自动完成全回路硬件自检，运行中周期性通过电子校验回路检测传感器、信号线路、供电回路故障，无需机械快门动作，杜绝卡滞、磨损故障；一旦检测到传感器损坏、线路短路断路、供电异常，立即触发故障继电器动作并锁定故障代码，防止失效探头造成安全保护盲区。
3. 本地触控参数便捷组态调试
通过机身电容触控滚轮可就地完成火焰阈值、传感器增益、熄火响应时间、滤波档位、通信地址等全部参数设置，支持操作密码加密防止非授权误修改，实时显示当前火焰强度数值，无需上位软件即可完成单台探头现场整定调试，大幅提升现场检修效率。
4. 三重冗余信号多系统互联互通
4~20mA 模拟量将火焰强度线性变送至 DCS 系统做远程监控；两路继电器硬触点直接接入燃烧安全联锁回路实现熄火紧急停炉保护；Modbus RTU 总线支持多探头组网，实现全厂燃烧设备集中数据采集、参数远程批量下发、故障集中报警，兼顾功能安全硬联锁与信息化远程运维双重需求。
5. 高危防爆宽工况全天候稳定监测
防爆密封壳体适配化工、油气等易燃易爆危险厂区，超宽温工作范围可适应锅炉高温炉壁辐射、冬季户外低温环境，三防防尘防水结构可抵御锅炉房水汽、油污、粉尘侵蚀，实现锅炉 24 小时不间断火焰安全监测，规避熄火泄漏爆炸重大安全事故。
设备接入隔离 24VDC 安全电源后，首先执行上电硬件自检，依次校验三路光学传感器、信号处理回路、继电器输出、通信接口，自检无异常后进入实时火焰监测模式。
UV、IR 三路传感器持续采集炉膛内火焰的特征光谱与周期性闪烁信号，模拟光信号转换为电信号送入内置处理器，按照预设增益、滤波参数剔除干扰信号，计算出实时火焰强度值，与预设火焰阈值比对判定当前有火 / 熄火状态。
当检测到稳定火焰信号时，火焰继电器吸合，同时输出对应火焰强度的 4~20mA 模拟量信号，总线同步上传火焰状态、强度数据至上位系统；若火焰强度低于设定阈值并达到预设延时时间，探头判定为熄火，立刻断开火焰继电器触发锅炉燃料切断联锁，同时故障寄存器锁存事件记录。运行过程中系统周期性执行电子自检，一旦硬件、线路出现异常，立即触发故障继电器告警并锁定故障代码，方便运维人员快速定位故障点位。
- 火力发电厂：煤粉锅炉、燃气余热锅炉、汽轮机启动锅炉火焰监测、熄火安全联锁保护，防止燃料泄漏爆炸事故。
- 石油化工、煤化工装置：加热炉、裂解炉、焚烧炉、导热油炉燃烧工况监测，高危防爆区域火焰安全保护。
- 城市集中供热、垃圾焚烧电站：大型热水锅炉、蒸汽锅炉多燃烧器火焰检测，实现熄火紧急切断燃气、燃油联锁控制。
- 冶金钢铁行业：轧钢加热炉、热处理炉、高炉煤气燃烧器火焰状态实时监控，保障高温冶炼工况安全生产。
- 老旧燃烧控制系统升级改造：替换老式单光谱火焰探头、分体式火焰检测设备，复用原有安装底座与供电联锁线路，实现高精度火焰监测系统升级。
