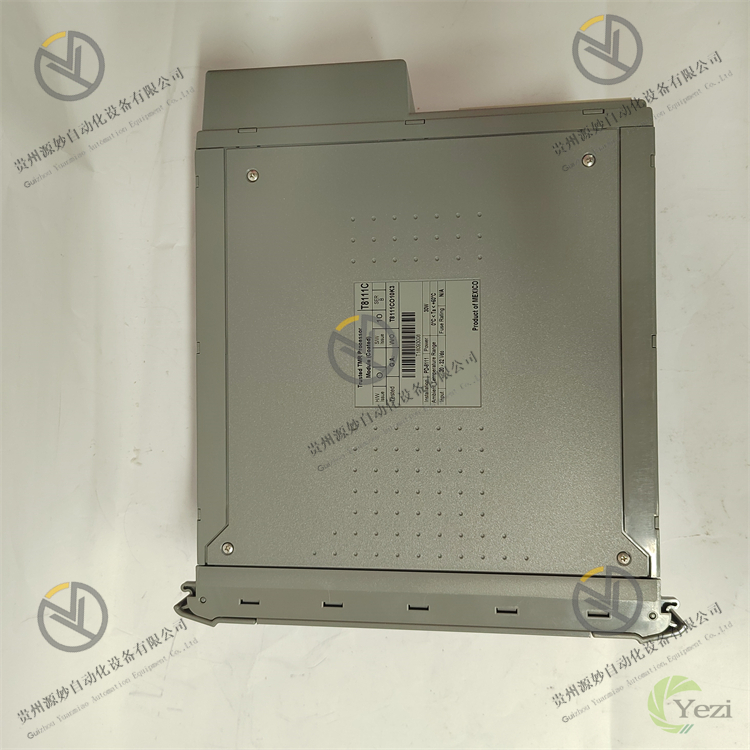

ICS TRIPLEX T8111C
一、产品概述
ICS TRIPLEX T8111C 是一款基于三重化冗余（TMR）架构的安全处理器模块，需与 ICS TRIPLEX T8310 I/O 模块、T8400 电源模块及专用机架配套使用，核心功能包括：接收来自远程 I/O 模块（如 KONGSBERG RMP201-8）或本地 I/O 模块的模拟量 / 数字量信号（如压力、温度、火焰状态）；通过 TMR 架构的三个独立处理器核心同步执行安全逻辑运算（如紧急停车 ESD、安全联锁 SIS 逻辑）；将运算结果传输至输出模块，驱动紧急切断阀、声光报警器等执行机构；具备模块自诊断（处理器故障、内存错误、通信异常）、冗余同步、故障隔离等功能；支持通过 ICS TRIPLEX Control Studio 编程软件进行逻辑组态与在线监控。其核心优势在于 “三重化冗余（TMR）设计、SIL 3 安全认证、高运算速率（1000 MIPS）、宽环境耐受（-40℃~70℃）”，尤其适用于需 SIL 3 认证的高危场景（如石化加氢装置紧急停车）、连续生产装置的安全保护（如乙烯裂解炉安全联锁）及严苛工业环境（高温、高电磁干扰）。
T8111C 作为 SIS 系统核心处理器，接收 6 个 KONGSBERG RMP201-8 远程 I/O 模块传输的 “反应器温度、压力、氢纯度” 信号，当反应器温度超 420℃（安全阈值）时，T8111C 的三个处理器同步运算后，0.5 秒内触发紧急停车逻辑，通过输出模块关闭进料阀与加热炉燃料阀，避免反应器超温结焦（单次事故损失超 1.2 亿元）；在某核电常规岛辅助系统中，T8111C 模块控制循环水泵安全联锁，通过 TMR 架构确保 “水泵振动超标的信号” 无丢失，当振动值超 8mm/s 时，立即触发水泵停机，防止设备损坏导致的核岛冷却系统故障（维修成本超 800 万元）；在某化工厂的苯乙烯聚合反应釜安全系统中，T8111C 耐受车间 55℃高温与强电磁干扰（周边存在 10kV 变频器），连续运行 4 年无故障，平均无故障时间（MTBF）≥1,200,000 小时，满足化工装置 “四年一修” 的高可靠性需求。
该模块采用 “三重化冗余核心 + 模块化接口” 架构：
- TMR 冗余核心：集成三个独立的 32 位 RISC 处理器核心（A/B/C），每个核心配备独立的程序内存（8MB Flash）、数据内存（2MB RAM）与时钟电路，通过 “2oo3（二取三）” 表决逻辑确保运算结果有效性 —— 当单一处理器故障时，另外两个处理器仍能维持正常运算，无单点故障点；模块内置高速同步总线（速率 1Gbps），三个核心间数据同步偏差≤50ns，确保冗余切换无扰；
- 通信接口设计：配备 2 个千兆以太网接口（支持 Modbus TCP、OPC UA 协议），用于连接远程 I/O 模块与监控系统；1 个 RS485 接口（支持 Modbus RTU），用于本地设备通信；所有通信接口支持冗余配置（双链路备份），切换时间≤100ms，避免通信中断；支持与 ICS TRIPLEX T8310 本地 I/O 模块通过背板总线通信（速率 200Mbps），实现信号快速传输；
- 外壳与防护：采用工业级金属外壳，尺寸符合 3U 标准机架（19 英寸），安装深度≤220mm，适配 ICS TRIPLEX TMR 系列机架；防护等级 IP20，防尘且防手指触摸；工作温度 - 40℃~70℃，存储温度 - 40℃~85℃，相对湿度 5%~95%（无冷凝），适配高温车间与潮湿环境；
- 诊断与安全设计：内置处理器级故障诊断电路（如程序校验错误、内存奇偶校验错误）、电源监测（过压 / 欠压检测）与通信状态诊断，故障信息通过背板总线传输至监控系统，可通过 Control Studio 软件实时查看（如 “处理器 B 内存错误”“以太网链路 1 故障”）；支持在线程序下载（不中断安全逻辑运行），方便系统升级与维护。
二、技术参数
1. 冗余与安全参数
参数类别 | 具体规格 |
冗余架构 | 三重化冗余（TMR），3 个独立处理器核心，支持 2oo3（二取三）表决逻辑，无单点故障点 |
运算速率 | 每个处理器核心运算速率 1000 MIPS，支持并行运算，安全逻辑扫描周期≤1ms（1000 点 I/O） |
故障响应时间 | 从接收故障信号到输出控制指令的总时间≤0.5ms（含 I/O 传输与运算） |
平均无故障时间（MTBF） | ≥1,200,000 小时（Telcordia 标准，25℃环境），处理器核心级 MTBF≥2,500,000 小时 |
2. 存储与逻辑参数
参数类别 | 具体规格 |
程序存储 | 8MB Flash（可扩展至 16MB），支持程序备份与恢复，断电数据保存≥10 年 |
数据存储 | 2MB RAM（带备用电池，断电数据保存≥72 小时），用于实时数据缓存 |
逻辑组态能力 | 支持梯形图（LD）、功能块图（FBD）、结构化文本（ST）编程，符合 IEC 61131-3 标准 |
最大 I/O 容量 | 支持扩展至 4096 点数字量 I/O、1024 点模拟量 I/O，通过背板总线与本地 I/O 模块连接 |
联锁逻辑数量 | 支持同时运行 1000 个安全联锁逻辑块，逻辑运算无冲突 |
3. 通信与接口参数
参数类别 | 具体规格 |
以太网接口 | 2 个千兆以太网口（RJ45），支持 Modbus TCP、OPC UA、EtherNet/IP 协议；支持冗余通信（MRP/PRP 协议），传输距离≤100m（CAT6 电缆） |
串行接口 | 1 个 RS485 接口（端子式），支持 Modbus RTU 协议，波特率 1200bps~115200bps 可调，传输距离≤1200m |
背板总线接口 | 1 个高速背板接口（200Mbps），用于连接 ICS TRIPLEX T8310 I/O 模块与 T8400 电源模块 |
同步接口 | 1 个同步信号接口（BNC），用于多处理器模块间的时间同步（支持 IEEE 1588 PTPv2） |
调试接口 | 1 个 USB 2.0 接口，用于本地编程与故障诊断 |
4. 环境与电气参数
参数类别 | 具体规格 |
工作温度 | -40℃~70℃（无风扇自然散热，依赖机架风道） |
存储温度 | -40℃~85℃ |
相对湿度 | 5%~95%（无冷凝），符合 IEC 60068-2-38 湿度循环标准（2000 小时无故障） |
抗电磁干扰 | 辐射：EN 55022 Class A；抗扰度：EN 55024（ESD±15kV 空气放电，EFT±4kV 电源端口，射频辐射 30V/m（80MHz~2GHz）） |
抗振动性能 | 符合 IEC 60068-2-6 标准：10-500Hz，2g 加速度（持续运行） |
抗冲击性能 | 符合 IEC 60068-2-27 标准：20g 加速度，11ms 脉冲宽度（半正弦波） |
供电需求 | 由 ICS TRIPLEX T8400 电源模块提供：+5V DC（±5%），最大功耗≤12W；+24V DC（±10%），用于外部设备供电，最大功耗≤5W |
三、功能特性
1. TMR 冗余容错，确保安全运算零中断
ICS TRIPLEX T8111C 以 “三重化冗余核心” 为核心，解决传统单处理器 “故障即失效” 的痛点：
- 无单点故障设计：三个处理器核心同步接收相同的 I/O 信号，独立执行安全逻辑运算后，通过 2oo3 表决输出结果 —— 如 KONGSBERG RMP201-8 传输的 “反应器压力超压” 信号，若处理器 A 故障，处理器 B 与 C 的一致结果仍能触发紧急停车，避免漏动作；在某石化厂测试中，人为关闭 1 个处理器核心，系统仍 100% 正常响应，无任何功能损失；
- 高速同步与切换：核心间通过 1Gbps 同步总线实时传输运算数据，同步偏差≤50ns，确保三个核心运算结果一致性；当检测到处理器故障时，冗余切换时间≤10μs，切换过程中输出无抖动（如控制信号电压波动≤0.05V），在某核电系统中，切换时循环水泵控制信号无中断，避免冷却系统波动；
- 故障自隔离与报警：故障处理器核心自动与系统隔离（切断与 I/O 模块的通信），不影响其他核心运行，同时通过诊断电路记录故障类型（如 “程序校验错误”“时钟故障”），并上传至监控系统，运维人员可通过软件定位故障核心，在线更换模块（热插拔设计），无需停机 —— 在某化工厂检修中，更换故障处理器模块仅需 8 分钟，避免装置停车损失（单日损失超 200 万元）。
2. 高运算效率与灵活扩展，适配复杂场景需求
模块通过高性能硬件与灵活扩展设计，满足复杂安全逻辑的运算与多设备协同需求：
- 高速运算能力：1000 MIPS 的处理器速率支持 1ms 内完成 1000 点 I/O 的逻辑扫描，比传统安全处理器（500 MIPS）快 1 倍，在某乙烯裂解装置中，可同时处理 200 个联锁逻辑块（如炉管温度保护、进料流量联锁），确保所有逻辑实时响应；
- 多协议兼容：支持 Modbus TCP、OPC UA、EtherNet/IP 等主流工业协议，可与 KONGSBERG RMP201-8 远程 I/O 模块、GE RS-FS-9001 火焰探测器等不同品牌设备无缝对接，在某综合化工园区，T8111C 通过 OPC UA 协议接入园区级安全监控平台，实现多装置安全数据集中管理；
- 大容量 I/O 扩展：支持扩展至 4096 点 I/O，通过背板总线连接多个 T8310 I/O 模块，适配大型装置的多区域监控 —— 在某 1500 万吨炼化一体化装置中，1 个 T8111C 模块控制 6 个区域的 I/O 信号，减少处理器数量与系统复杂度，降低硬件成本 40%。
3. 全生命周期诊断与便捷运维，降低管理成本
模块通过全维度诊断与便捷工具，大幅减少安全系统的运维难度与成本：
- 深度故障诊断：除处理器核心故障外，还能监测内存错误（奇偶校验）、通信链路丢包、电源电压波动等潜在故障，如 “背板总线通信丢包率超 0.01%” 时，提前预警总线故障，避免 I/O 信号传输中断；在某电厂故障排查中，通过诊断功能快速定位 “以太网接口物理损坏”，维修时间从 4 小时缩短至 30 分钟；
- 在线调试与升级：支持通过 USB 或以太网进行在线程序下载与逻辑修改，无需中断安全系统运行 —— 在某石化厂加氢装置检修中，在线更新 “反应器压力联锁阈值”，无需停车，节省检修时间 8 小时；软件内置逻辑仿真功能，可在离线状态下验证联锁逻辑正确性，避免现场调试失误；
- 健康状态监测：软件实时显示处理器温度、内存使用率、通信负载等健康参数，支持趋势分析（如 “处理器温度随运行时间增长趋势”），提前预警部件老化（如风扇故障导致的温度升高）—— 在某化工厂，通过趋势分析提前 6 个月更换老化电源模块，避免处理器因供电不稳导致的故障。
