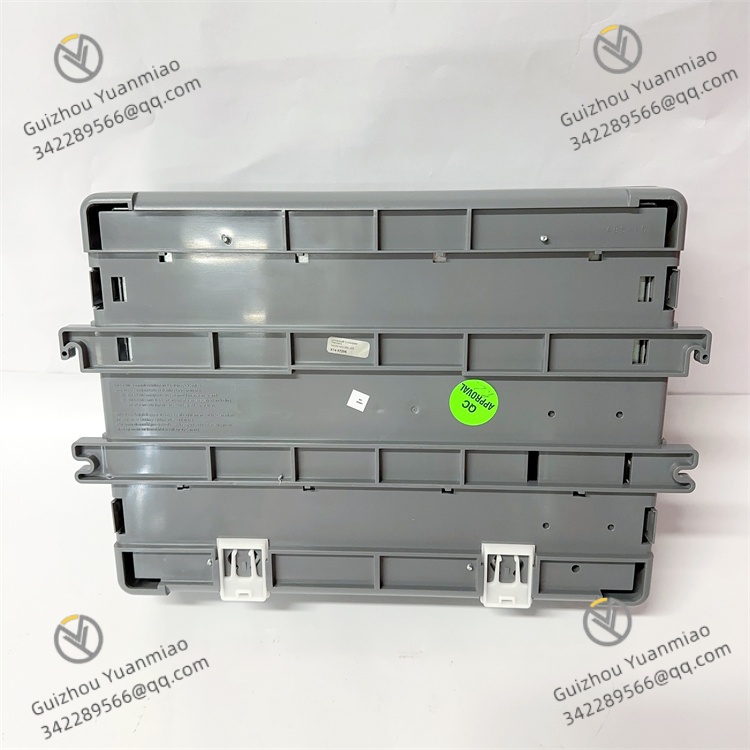

Johnson MS-NAE5510-2

I. 概述

Johnson MS-NAE5510-2 是高性能网络自动化引擎（Network Automation Engine, NAE），核心定位为 “多系统集成中枢 - 分布式控制节点 - 数据交互网关”。其核心功能是通过兼容多工业协议的接口，连接现场传感器、执行器与上层监控系统，实现楼宇及工业场景中环境控制、能源管理、设备监控等全流程的集中管控与智能调度。

该设备以 “协议转换适配 - 分布式逻辑运算 - 远程可视化管理” 为核心优势，支持 BACnet、LonWorks、Modbus 等主流工业协议，可无缝集成 HVAC 系统、照明设备、安防终端等异构设备。依托 4GB 闪存与 1GB SDRAM 的硬件配置，以及内置的 Web 化管理界面，它既能承担现场设备的实时控制逻辑运算，又能通过以太网实现与中央监控平台的数据同步，成为商业楼宇、数据中心、工业厂房等场景的 “边缘计算 + 系统集成” 核心组件。其符合 CE、ROHS、UL 等国际认证标准，在稳定性与环境适配性上可满足中高端自动化项目需求。

II. 技术参数

1. 基础规格

项目
参数详情
设备类型
Metasys 系统网络自动化引擎（NAE），兼具边缘控制与协议转换功能
所属系列
Johnson Controls Metasys NAE55 系列
认证标准
CE、ROHS、UL 国际认证
安装方式
紧凑型模块化设计，支持 DIN 导轨安装或面板安装
外形尺寸
150mm × 100mm × 35mm（部分资料显示 30mm 厚度，视配置略有差异）
设备重量
0.5-0.7 千克
供电需求
24V AC 供电，功耗 ≤50VA
工作环境
温度 0°C ~ 50°C（部分资料标注 -20°C ~ 60°C，适配工业高温场景）；湿度 10%~90% 无冷凝
存储环境
温度 -30°C ~ 80°C，支持长期离线存储与运输

2. 性能与接口参数

硬件与存储特性

项目
参数详情
处理器与存储
4GB 闪存（用于程序存储与历史数据缓存）+ 1GB SDRAM（运行内存）
输入信号支持
兼容 0-10V DC 电压型、RTD 电阻式等传感器信号（需搭配扩展模块）
输出信号能力
支持 0-10V DC 控制信号输出，额定电流 0.5A，可驱动阀门执行器、继电器等设备
扩展能力
支持外接扩展模块，可扩展 I/O 通道、专用通信接口等功能

通信与协议特性

项目
参数详情
核心接口配置
1. 以太网端口（支持 TCP/IP 协议，实现远程联网）；2. RS-485 端口（支持 9.6k-76.8k 波特率，适配总线设备）；3. RS-232-C 串行端口（用于本地调试或连接单台设备）；4. USB 端口（用于本地配置与数据导出）
支持协议
工业总线：N2 总线、BACnet MS/TP、LonWorks；通用协议：Modbus、以太网 IP 等
数据交互能力
实时采集频率 ≤100ms，支持历史数据定时存储（可配置存储间隔）
安全特性
内置密码授权机制，支持 IT 级网络安全防护（如数据加密传输）

III. 功能特点

1. 多协议兼容与系统集成能力

作为跨系统连接的 “翻译官”，MS-NAE5510-2 解决了传统自动化场景中 “设备异构、协议冲突” 的核心痛点。例如在商业楼宇项目中，它可通过 BACnet 协议连接 HVAC 控制器，通过 LonWorks 对接照明系统，通过 Modbus 集成电力仪表，最终将分散的设备数据统一转换为以太网信号上传至 Metasys 中央监控平台，实现 “一站式” 可视化管理。其 N2 总线接口更是兼容江森传统设备，保障老旧系统升级时的平滑过渡，无需大规模更换硬件。

2. 分布式控制与边缘计算优势

依托本地 4GB 闪存与 1GB SDRAM 配置，该设备可脱离中央平台独立运行控制逻辑，降低网络延迟与核心服务器负载。以数据中心空调控制为例，当传感器检测到机房温度超过 25°C 时，MS-NAE5510-2 可直接触发本地逻辑运算，输出 0-10V 信号调节冷冻水阀门开度，响应时间比依赖远程指令快 3-5 倍，同时将操作记录同步回平台备案。这种 “边缘决策 + 云端监管” 模式，尤其适用于对实时性要求高的工业辅助场景。

3. 可视化管理与智能运维特性

设备内置站点管理器用户界面，支持通过 Web 浏览器直接访问，运维人员无需安装专用软件即可完成参数配置、状态监控与故障排查。例如当某区域 CO₂ 浓度超标时，界面会实时弹窗报警，并显示关联传感器的位置与电压值（0-10V 对应 0-2000PPM），结合故障诊断逻辑可快速定位是传感器故障还是接线问题。其密码授权机制还能按角色分配操作权限，避免非授权人员误修改参数。

4.  compact 设计与灵活部署适配

150mm×100mm×35mm 的紧凑型尺寸与 0.7kg 轻量化设计，使其可安装于狭小的现场控制箱内，尤其适配商业楼宇吊顶、工业厂房控制柜等空间受限场景。同时，宽范围的工作温度适配性（部分版本支持 -20°C ~ 60°C），让设备既能部署在常温的办公楼机房，也能适应高温车间的辅助控制需求。

IV. 运维与故障处理

日常维护要点

状态监测：每日通过 Web 界面核查关键参数（如 HVAC 阀门开度、传感器数值），确保设备在线状态正常；现场检查电源指示灯（常亮为正常）与通信指示灯（闪烁表示数据传输中）。

接口检查：每周查看以太网、RS-485 等接口接线是否松动，尤其在振动环境中需每月重新紧固端子；USB 端口需加盖防尘帽，避免灰尘侵入。

环境维护：确保安装环境温度不超过 50°C（工业版不超过 60°C），相对湿度低于 90%，避免冷凝水附着在接口上；定期清理设备表面灰尘，保持散热通畅。

数据备份：每季度通过 USB 端口导出历史运行数据与控制逻辑配置，防止设备故障导致参数丢失。

常见故障及解决办法

故障现象
可能原因
解决措施
设备离线（平台显示 Offline）
1. 电源中断或接线松动；2. 以太网 / 总线断线；3. 设备硬件故障
1. 测量 24V AC 供电是否正常，重新紧固电源端子；2. 检查网线或 RS-485 线缆通断，更换破损线路；3. 重启设备无效则联系厂家维修
传感器数据异常（如温度不准）
1. 传感器故障；2. 接线接触不良；3. 设备信号采集模块故障
1. 断开传感器接线，测量电阻值（如 RTD 传感器）或电压值（如湿度传感器 0-10V 对应 0-100%），与标准值比对；2. 重新压线并检查接线图；3. 更换传感器后仍异常则排查设备本体
输出信号无响应（如阀门不动作）
1. 执行器故障；2. 输出通道损坏；3. 控制逻辑配置错误
1. 手动转动阀门驱动器齿轮，检查是否淤塞；2. 用万用表测量设备输出端子电压（0-10V DC），无输出则可能通道故障；3. 核对 Web 界面控制逻辑参数，重新配置输出阈值
通信频繁中断
1. 电磁干扰（靠近变频器等设备）；2. 总线负载过高；3. 网线质量差
1. 将设备远离干扰源，RS-485 线缆改用双绞屏蔽线；2. 减少总线上的设备数量（建议不超过 32 台）；3. 更换超五类及以上规格网线，确保传输距离不超过 100 米

V. 应用场景

商业楼宇智能管控：在甲级写字楼中，通过连接 HVAC 控制器、照明模块、CO₂ 传感器与安防探头，实现 “温度自动调节（24°C 恒温）- 人来灯亮 - 空气质量监测” 联动控制，年节能率可达 15-20%，同时通过 Web 界面远程管理各楼层设备状态。

数据中心环境保障：针对机房精密空调、UPS 电源与温湿度传感器，设备本地运行 “温度 - 空调” 闭环控制逻辑，当湿度超过 60% 时自动启动除湿模式，响应时间 <1s，避免服务器因环境异常宕机。

工业辅助系统控制：在食品加工厂，通过 Modbus 协议连接冷藏库温度传感器与制冷机组，实现 -18°C 恒温控制，同时将温度数据上传至工厂 MES 系统，满足食品溯源的温度记录要求。
老旧系统升级改造：对于安装江森传统 N2 总线设备的医院、酒店，可通过 MS-NAE5510-2 将 N2 信号转换为 BACnet IP 协议，接入新的 Metasys 平台，无需更换原有传感器与执行器，降低改造成本 40% 以上。
