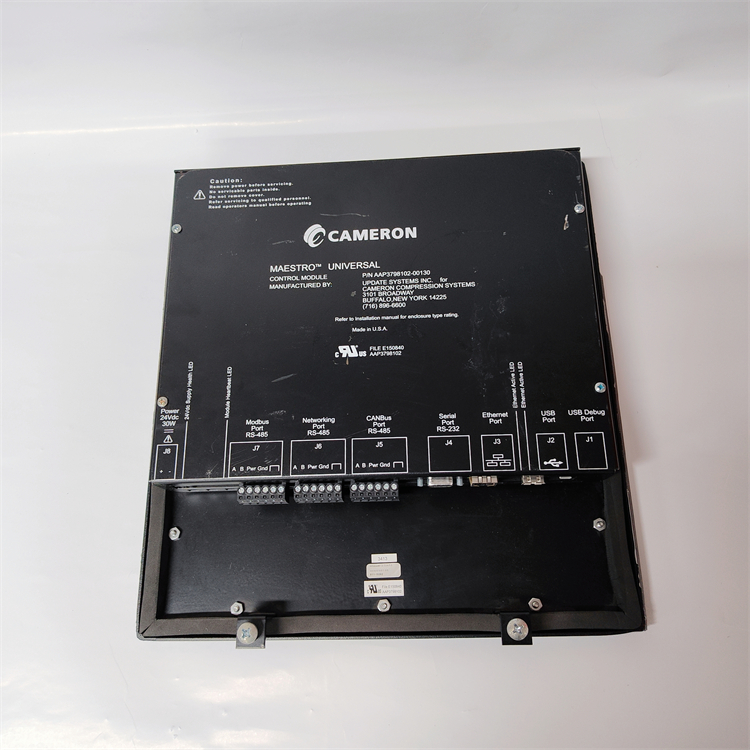

CAMERON AAP3798102-00130
一、概述
CAMERON AAP3798102-00130 是工业压缩机系统的专用主控单元（MU Controller），作为 Cameron TA 系列（TA2000/TA3000 等）离心式空压机及 Cooper-Joy 系列压缩机的核心控制组件，其核心定位是解决 “压缩机多参数实时监控 - 复杂逻辑精准控制 - 极端环境稳定运行” 的一体化需求。作为压缩机系统的 “智能大脑”，其本质是通过 “可编程控制内核 + 多协议接口 + 高防护设计”，实现对压缩机压力、温度、转速等关键参数的实时采集与调节，支持启停控制、负载调节、故障诊断等全流程功能，适配石油天然气开采、化工反应、能源生产等对压缩机可靠性要求严苛的场景，是保障压缩机高效节能运行与安全防护的关键设备。
该单元采用工业级模块化设计，支持与 AAP3798102-00131 等 I/O 模块灵活扩展，配合专用组态软件可实现控制逻辑自定义与远程监控，在全球高端工业压缩机控制领域应用广泛。
二、技术参数
（一）核心控制与处理参数
1. 控制内核性能
- 处理核心：采用高性能工业级 PLC 芯片，支持梯形图（LD）、功能块图（FBD）等编程语言，控制周期≤10ms，可并行处理 128 路输入 / 输出信号；
- 控制精度：PID 控制精度 ±0.1% FS，适配压缩机压力、流量等参数的闭环调节，压力控制误差≤0.01MPa，流量调节响应时间≤500ms；
- 数据存储：内置 128MB Flash 存储器，可存储 5 年以上的运行日志（含参数曲线、故障记录），支持断电数据保护（锂电池备份，续航≥3 年）。
2. 信号采集与输出
- 输入信号：支持 8 路模拟量输入（4-20mA/0-10V，适配压力变送器、温度传感器）、16 路数字量输入（干接点 / PNP，监测阀门状态、限位开关），输入信号分辨率 16 位，采样频率 100Hz；
- 输出信号：提供 4 路模拟量输出（4-20mA/0-10V，控制变频器、调节阀）、8 路继电器输出（AC 250V/5A，控制接触器、报警灯），输出信号精度 ±0.2% FS；
- 特殊信号：支持转速脉冲输入（0-10kHz，适配压缩机主轴编码器）、振动信号输入（适配压电式振动传感器），可监测设备运行稳定性。
（二）通信与接口参数
1. 通信协议支持
- 工业总线：原生支持 Modbus RTU（RS485 接口，通信速率 1200bps-115200bps）、Profibus DP（传输速率最高 12Mbps），可实现与 PLC、DCS 系统的无缝对接；
- 本地通信：配备 RS232 接口（用于现场调试）、以太网接口（支持 TCP/IP 协议，可接入工业以太网），支持网页端配置与监控（无需安装专用软件）；
- 扩展接口：支持与 AAP3798102-00131 I/O 模块通过背板总线扩展，单主控单元可带载 4 个扩展模块，最大扩展至 64 路 I/O 信号。
2. 人机交互接口
- 显示功能：配备高清晰度 LCD 显示屏（128×64 点阵或彩色触摸屏），可实时展示压力、温度、转速等 16 项关键参数，支持故障代码弹窗提示；
- 操作接口：提供 6 个功能按键（启停、模式切换、参数设置），支持密码分级权限管理（操作员 / 工程师 / 管理员三级），防止误操作。
（三）电气与防护参数
1. 供电与功耗
- 供电规格：工业标准 24VDC 或 48VDC 宽压供电（兼容 ±15% 电压波动），额定功耗≤50W，具备反极性保护与过压保护（48VDC 版本阈值 60VDC）；
- 隔离性能：模拟量通道与数字量通道间具备 2500V AC 隔离，通信接口具备 1500V AC 隔离，抗共模干扰电压 ±2000V DC，符合 IEC 61131-2 标准。
2. 安全与防护
- 保护功能：集成过载保护、欠压保护、超温保护（105℃触发）、超压保护（可自定义阈值），故障时可触发紧急停机，响应时间≤100ms；
- 防护等级：外壳采用铝合金材质，防护等级 IP65，可抵御粉尘侵入与低压水溅，适配压缩机房多尘、潮湿环境；
- 防爆合规：通过 ATEX/IECEx 防爆认证（Ex II 3G Ex nA IIC T4 Gc），可用于石油天然气等危险区域的非防爆区安装。
（四）安装与环境参数
- 安装规格：采用导轨安装或面板安装，尺寸约 200mm×150mm×80mm（适配控制柜紧凑布局），重量约 2kg；
- 环境耐受：工作温度 - 40℃~+85℃（宽温设计），相对湿度 5%~95% RH（无凝露），存储温度 - 40℃~+100℃；
- 抗干扰性能：通过 IEC 61000-4-2（±8kV 空气放电）、IEC 61000-4-4（±2kV 电快速瞬变）电磁兼容测试，可抵御压缩机变频器产生的电磁干扰。
三、功能特点
（一）全参数精准监控，保障运行稳定性
通过多通道信号采集，可实时监测压缩机排气压力、油温、轴温、电机电流、振动值等 20 余项关键参数，采样频率 100Hz 确保数据无遗漏。例如在石油天然气开采用空压机中，单元可连续监测排气压力（0-10MPa）与轴温（0-150℃），当轴温超过 120℃时自动触发报警，超过 130℃立即停机，避免设备烧损。配备的高清晰度显示屏可直观展示参数曲线，工程师无需连接电脑即可掌握设备运行状态。
（二）可编程控制逻辑，适配复杂工况
基于 PLC 内核的可编程特性，支持用户自定义控制逻辑，适配不同行业的压缩机运行需求。在化工反应系统中，可编写 “压力 - 流量联动逻辑”：当反应釜压力升高至 0.8MPa 时，自动提升压缩机排气流量；压力降至 0.5MPa 时，降低流量并维持稳定，确保反应压力波动≤±0.02MPa。同时支持多模式运行（自动 / 手动 / 远程），切换过程无冲击，适配设备调试、正常运行、应急操作等不同场景。
（三）多协议互联与扩展，简化系统集成
原生支持 Modbus、Profibus 等主流工业协议，可直接接入工厂 DCS 系统（如西门子 PCS 7、罗克韦尔 PlantPAx），实现压缩机数据与全厂生产系统的互联互通。通过背板总线与 AAP3798102-00131 I/O 模块扩展，可增加振动监测、油位检测等功能，无需更换主控单元即可升级系统。例如在钢铁厂空压站中，单台主控单元可控制 2 台压缩机，并通过以太网将运行数据上传至中控室，实现集中监控与调度。
（四）极端环境适配与高可靠性，降低运维成本
IP65 防护等级与 - 40℃~+85℃宽温设计，可适应油田野外、化工车间等恶劣环境。在沙漠油田的空压机系统中，单元可在 50℃高温、沙尘浓度 10mg/m³ 的环境下连续运行，平均无故障时间（MTBF）≥50000 小时。内置完善的故障诊断功能，可自动识别传感器故障、线路断路、过压过流等 20 余种故障类型，通过通信接口主动上报故障代码（如 “E08：排气温度过高”“E15：压力传感器异常”），运维人员可快速定位问题，维修时间缩短 60%。
四、应用领域
（一）石油与天然气行业：开采与输送压缩系统
- 页岩气开采空压机控制：在页岩气钻井平台，单元控制 TA3000 系列离心式空压机为钻井设备提供压缩空气，通过 PID 调节使排气压力稳定在 7MPa（误差 ±0.01MPa），同时监测空压机振动值（≤5mm/s），避免设备因共振损坏；通过 Modbus 协议将压力、流量数据上传至钻井控制系统，实现压缩系统与钻井流程的协同；
- 天然气输送增压站：在长输天然气增压站，单元控制多台压缩机并联运行，通过负载分配逻辑使各压缩机排气量偏差≤2%，当某台设备故障时自动切断并启动备用机，切换时间≤3 秒，确保天然气输送压力稳定（4.0MPa±0.05MPa）。
（二）化工工业：反应釜与工艺气体压缩
- 聚合反应釜压缩空气控制：在聚乙烯生产中，单元控制螺杆式压缩机为反应釜提供惰性气体保护，通过精确调节进气流量（0-500m³/h）使反应釜内压力维持在 0.3MPa，配合温度监测（≤80℃）实现 “压力 - 温度” 双闭环控制，聚合反应合格率提升至 99.5%；
- 化工尾气回收压缩系统：在化工尾气处理中，单元控制压缩机将尾气压缩至 1.2MPa 后送入回收装置，实时监测尾气成分（通过外接气体传感器），当可燃气体浓度超标时立即停机并开启放空阀，避免安全事故。
（三）能源生产行业：电站与新能源配套
- 火电站锅炉送风压缩系统：在火电站，单元控制 TA6000 系列空压机为锅炉提供助燃压缩空气，根据锅炉负荷（100MW-600MW）自动调节空压机转速（1500rpm-3000rpm），使送风压力稳定在 0.6MPa，相比定速运行节能 25%；
- 光伏硅料生产用压缩系统：在多晶硅生产中，单元控制无油空压机为还原炉提供高纯压缩空气，通过监测压缩空气露点（≤-40℃）与颗粒度（≤0.1μm），确保原料纯度不受污染，硅料产品合格率提升 3%。
（四）工业制造：工厂空压站与设备驱动
- 汽车工厂集中空压站：在汽车焊装车间，单元控制 4 台并联空压机组成集中供气系统，根据车间用气负荷（0-200m³/min）自动启停设备与调节负载，使管网压力维持在 0.7MPa，避免 “大马拉小车” 造成的能耗浪费，年节电成本超 10 万元；
- 包装机械压缩动力控制：在高速包装生产线，单元控制小型螺杆式压缩机为包装机提供动力，通过快速响应的压力调节（响应时间≤200ms）确保包装密封压力稳定（0.4MPa±0.02MPa），包装泄漏率降低至 0.1% 以下。
五、选型与适配建议
（一）设备匹配原则
- 压缩机型号适配：优先用于 Cameron TA2000/TA3000/TA6000 系列离心式空压机、Cooper-Joy 系列螺杆式压缩机，可直接适配原厂传感器与执行器，无需额外转接；若用于其他品牌压缩机，需确认信号类型（模拟量 / 数字量）与通信协议兼容性；
- 功率等级适配：根据压缩机功率选择，220kW 以下压缩机可单台主控单元控制；220kW 以上或多台并联系统，需配置扩展 I/O 模块（如 AAP3798102-00131），提升信号处理能力；
- 环境适配：野外、高温、多尘环境必须选择该单元（IP65/-40℃~+85℃）；常规厂房环境可根据预算选择基础防护版本，但需加装控制柜防尘。
（二）外围配置推荐
- 传感器选型：压力监测优先选择 Cameron 原厂压力变送器（0-16MPa，4-20mA 输出），温度监测选择 PT100 铂电阻传感器（-50℃~200℃），确保信号匹配性；振动监测需选择压电式传感器（0-10mm/s），适配单元脉冲信号输入；
- 通信配置：接入 DCS 系统时，若 DCS 支持 Profibus DP 协议，优先采用 Profibus 通信（传输速率更高）；若为中小型系统，可采用 Modbus RTU（布线更简单）；远程监控需通过以太网接入工业交换机，实现网页端访问；
- 安全配置：危险区域应用需将单元安装在防爆控制柜内（Ex d IIB T4），配合防爆传感器使用；非危险区域需加装急停按钮（直接接入数字量输入），实现手动紧急停机。
（三）安装与调试建议
- 安装规范：单元与变频器、大功率接触器距离≥500mm，避免电磁干扰；安装在控制柜上部（远离热源），确保通风良好（环境温度超过 60℃时需加装散热风扇）；接线时动力线与信号线分开布线（间距≥30mm），通信线采用屏蔽双绞线，屏蔽层单端接地（接地电阻≤1Ω）；
- 调试要点：首次运行前需通过组态软件进行参数自整定（压力 / 流量控制 PID 参数），根据压缩机特性设置报警阈值（如排气温度报警 120℃、停机 130℃）；模拟故障测试（如断开传感器线路），确认故障代码与保护动作正确；联机调试时需检查通信数据一致性（单元与 DCS 参数误差≤0.1%）；
- 维护建议：每 6 个月检查接线端子紧固性与散热情况，每年更换锂电池（避免数据丢失），定期导出运行日志（分析设备运行趋势），发现振动值异常升高时及时排查机械故障。
