SCHROFF MPS022
一、产品概述
SCHROFF MPS022 是一款模块化 AC/DC 电源模块，核心定位为 “工业自动化系统的高稳定直流供电中枢”。其核心价值在于通过宽电压输入适配、低干扰输出及冗余容错设计，为工业控制、通信设备、医疗仪器等对电源可靠性要求极高的场景，提供 “高效电能转换 + 稳定输出保障 + 灵活系统扩展” 的一体化供电解决方案，防范因电源波动、干扰或故障导致的设备停机与数据丢失。
作为 SCHROFF MPS 系列电源的核心型号，它区别于普通工业电源的关键优势在于 **“工业级环境适应性” 与 “系统级可靠性增强” 的双重特性 **：既支持 90-264VAC/130-350VDC 宽范围输入，适配全球不同电网标准及直流供电场景；又集成有源功率因数校正、解耦二极管冗余等核心技术，可单机运行或多机并联实现负载均流，满足 DCS、PLC、机器人控制系统等关键设备的连续供电需求。无论是高温车间的 PLC 控制柜，还是偏远地区的通信基站，其模块化设计与多重保护机制均能确保供电系统的韧性与效率。
二、技术参数
（一）电能转换参数
参数类别 | 具体规格 |
输入电压范围 | 交流输入：90-264VAC；直流输入：130-350VDC，适配全球多区域电网标准 |
输出规格 | 常规配置：24VDC（精度 ±0.5%），最大输出电流 20A；可选配 5V、12V、-12V 多电压输出 |
输出功率 | 标准功率 220-224W，高配版本可达 480W，满足不同负载层级需求 |
转换效率 | 基础版＞80%，高端版高达 92%，降低能耗与散热压力 |
纹波与噪声 | ＜10mVPP，采用低干扰设计，避免对精密控制设备产生电磁影响 |
（二）环境与物理参数
参数类别 | 具体规格 |
环境适应性 | 工作温度：-20℃-+55℃（基础版）、-25℃-+70℃（宽温版）；防护等级 IP65/IP67，防尘防水 |
物理尺寸 | 高度 6U，宽度 8HP 或 12HP，深度 171.93mm（含连接器），适配标准工业机架 |
重量 | 约 0.12kg（轻型配置）至 2.5kg（冗余增强配置），依具体规格浮动 |
安装方式 | 支持 DIN 导轨安装与机架嵌入式安装，兼容主流工业控制柜布局 |
（三）可靠性与保护参数
参数类别 | 具体规格 |
冗余功能 | 集成解耦二极管，支持多模块冗余并联；配备无源均流母线，实现负载均衡分配 |
保护机制 | 过压、过流、短路、过热四重保护，异常时自动切断输出并报警 |
信号监测 | 提供输出电压正常（Power Good）信号，支持 VME 总线状态反馈 |
功率校正 | 内置有源功率因数校正（PFC），改善输入电流波形，降低电网谐波干扰 |
三、功能特点
（一）宽域适配与高效转换，适配复杂供电场景
- 全域电压兼容：90-264VAC 的交流输入范围可覆盖民用 110V、工业 220V 等不同电网，130-350VDC 直流输入则适配光伏、蓄电池等备用电源系统，特别适合跨国设备部署与户外离网场景。例如在东南亚工厂，模块可直接接入 220VAC 市电；在偏远通信基站，能适配 180VDC 蓄电池组供电，无需额外电压转换设备。
- 低耗高效运行：最高 92% 的转换效率意味着更少电能转化为热能，不仅降低运行成本，还减少散热系统配置需求。在 24 小时连续运行的数据中心，单模块年节电可达数百千瓦时，多模块部署时节能效果更为显著。
（二）冗余设计与均流控制，保障供电连续性
- 多层级冗余防护：内置解耦二极管确保多模块并联时的电气隔离，主电源模块故障时，备用模块可无缝接管负载，避免系统供电中断。无源均流母线则能将总负载均匀分配至各并联模块，防止单模块过载损坏，延长设备寿命。在核电 DCS 系统中，3 台 MPS022 并联运行可实现 “2+1” 冗余，满足安全级供电要求。
- 精准状态监测：通过 Power Good 信号实时反馈输出电压状态，结合 VME 总线通信可将电压、电流、温度等参数上传至监控平台，运维人员能远程掌握电源运行状态，实现预防性维护。
（三）低干扰与强保护，适配精密控制环境
- 电磁兼容优化：纹波噪声低于 10mVPP，配合金属屏蔽外壳设计，可有效避免对 PLC 模拟量采集、传感器信号传输等精密电路的干扰。在半导体晶圆制造设备中，其低干扰特性能确保检测仪器的测量精度不受电源波动影响。
- 全方位故障防护：过压保护可抵御电网浪涌冲击，过热保护能适应高温工业车间环境，短路保护则防止因负载故障引发的电源损坏。在机器人控制系统中，即使电机驱动模块意外短路，电源也能瞬间切断输出，避免故障扩大。
（四）模块化与易维护，降低系统运维成本
- 灵活扩展布局：模块化设计允许根据负载需求增减电源模块数量，初期可配置单模块满足基本供电，后期通过并联实现容量扩容。例如食品加工厂生产线扩容时，无需更换主电源，仅增加 1 台 MPS022 即可满足新增设备的供电需求。

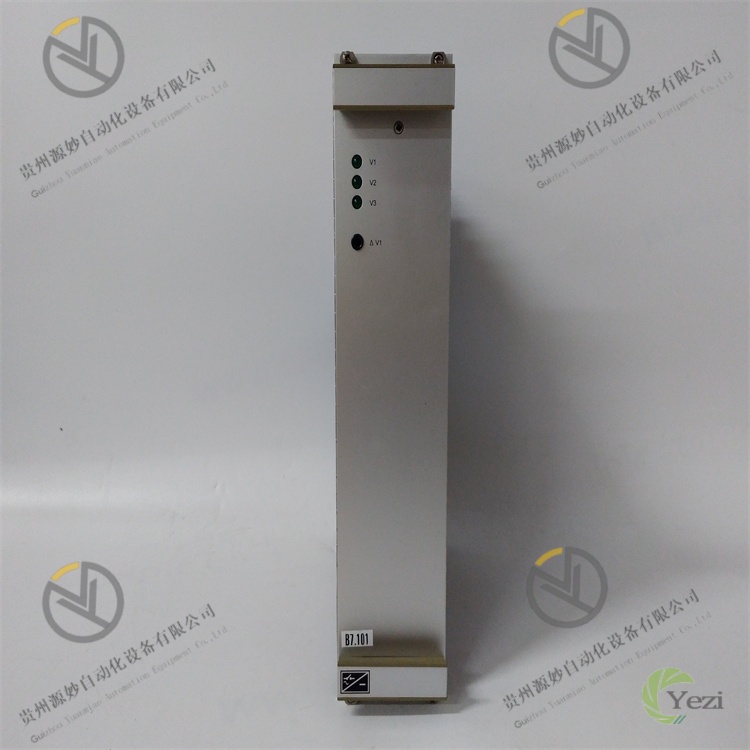

- 便捷运维操作：DIN 导轨安装方式使模块拆卸更换仅需几分钟，面板指示灯可直观显示电源通断、故障等状态，配合监控信号可快速定位问题。在冶金车间，运维人员通过柜门观察指示灯即可判断电源状态，无需频繁开箱检查。
四、应用场景
- 工业自动化领域：为 PLC 控制系统、DCS 分散控制单元、机器人驱动器提供稳定 24VDC 电源，适配汽车焊接生产线、化工反应釜控制等场景，其宽温特性可耐受车间极端温度波动。
- 通信与数据中心：作为路由器、交换机的核心供电单元，冗余配置确保通信链路不中断，低干扰设计避免影响信号传输质量，广泛应用于电信基站、边缘计算节点。
- 医疗与精密仪器：为医疗成像设备、实验室分析仪提供低纹波电源，IP67 防护等级适配医疗洁净室的消毒环境，确保仪器测量数据准确可靠。
- 能源与交通领域：在发电厂监控系统、智能电网终端、轨道交通信号柜中，其宽电压输入与冗余功能可应对电网波动与振动环境，保障能源供应与交通信号的连续性。
