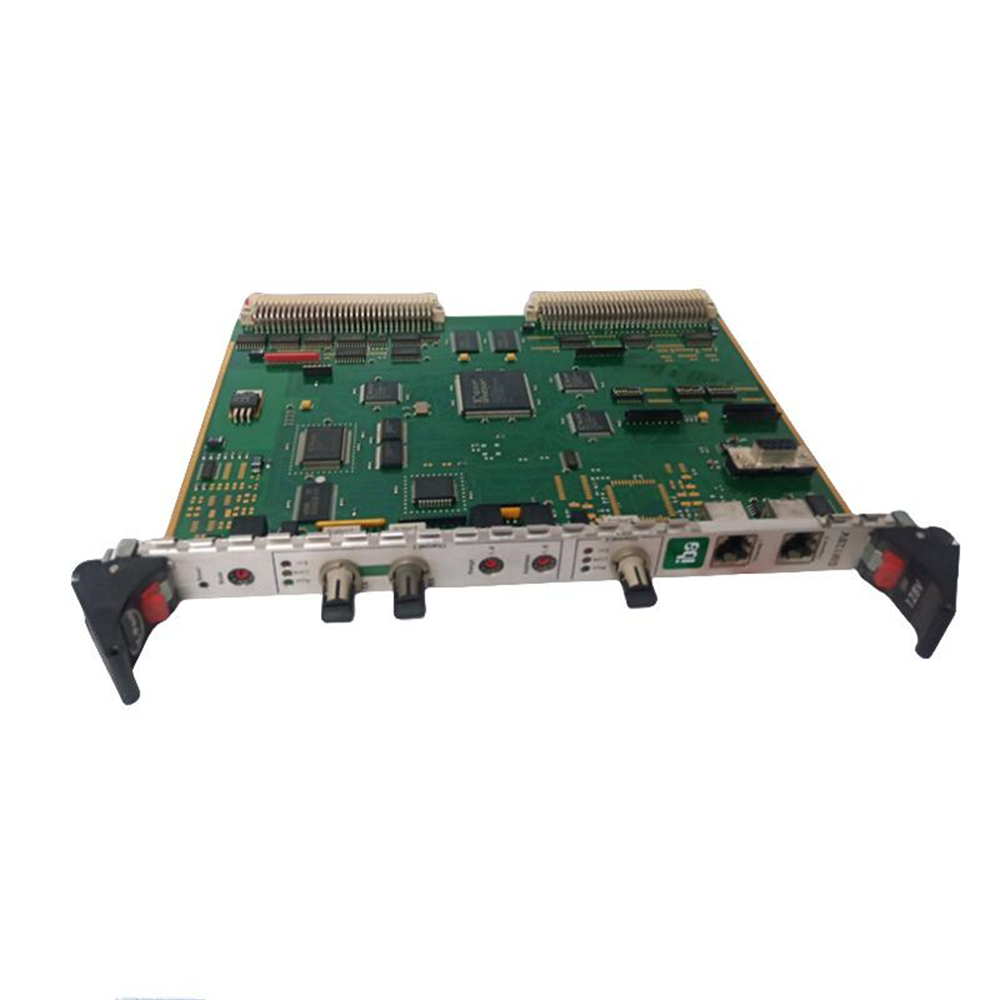

IBA SM128V
一、产品概述
IBA SM128V 是一款工业过程实时监控与数据分析设计的高密度模拟量采集模块，核心定位为 “工业系统的全域信号感知中枢”。其核心价值在于通过 128 通道并行采集架构、微伏级信号捕获能力及多协议数据传输设计，为智能制造、能源管控、设备运维等对数据时效性与精度要求严苛的场景，提供 “全域信号接入 + 精准数据转换 + 无缝系统集成” 的一体化感知解决方案，解决工业环境中多类型信号同步采集、干扰抑制与实时传输的核心痛点。
作为 IBA 数据采集系列的高端型号，它区别于普通采集模块的关键优势在于 **“高密度集成” 与 “高精度捕获” 的双重突破 **：既实现单模块 128 路模拟量同步采集，大幅降低多通道部署的空间与成本；又具备 16 位分辨率与 ±0.1% 的测量精度，配合内置信号调理电路，可精准捕获工业传感器的微弱信号变化。无论是汽车生产线的 128 个传感器同步数据采集，还是发电设备的多维度参数监测，其模块化设计与抗干扰能力均能确保数据采集的完整性与可靠性。
二、技术参数
（一）采集性能参数
参数类别 | 具体规格 |
采集通道数量 | 128 路单端模拟量输入，支持 4 路一组灵活组态 |
信号输入类型 | 电压型：±10V、±5V、0-10V；电流型：4-20mA，兼容主流工业传感器 |
分辨率 | 16 位，可识别低至 1.5μV 的电压变化 |
采样速率 | 单通道最高 10kHz，128 通道同步采集时速率可达 2kHz |
测量精度 | 全量程 ±0.1%，温漂＜50ppm/℃，确保长期测量稳定性 |
抗干扰能力 | 共模抑制比（CMRR）＞100dB，差模抑制比（DMRR）＞80dB |
（二）数据传输与存储参数
参数类别 | 具体规格 |
通信接口 | 以太网（EtherCAT/Profinet）、RS485（Modbus RTU/TCP），支持双网冗余 |
数据更新周期 | 最小 1ms，可根据需求组态调整 |
存储容量 | 内置 512MB 缓存，支持断网数据本地存储，恢复连接后自动补传 |
同步精度 | 支持 IEEE 1588 PTP 精确时钟同步，通道间同步误差＜1μs |
（三）环境与物理参数
参数类别 | 具体规格 |
环境适应性 | 工作温度：-40℃-+85℃；湿度：5%-95%（无凝露），适配极端工业环境 |
物理尺寸 | 19 英寸 3U 机架式，宽度 8HP，深度 220mm，兼容标准工业控制柜 |
供电要求 | 24VDC（18-36VDC 宽范围输入），功耗＜25W |
防护等级 | 模块前端 IP20，背板连接器 IP40，防尘防误触 |
三、功能特点
（一）高密度同步采集，覆盖全域信号感知
- 海量通道集成：128 路采集通道集成于 3U 机架空间内，相比传统 8 通道模块，可减少 90% 的安装空间。在汽车车身检测线上，单台 IBA SM128V 即可同步采集 128 个压力、位移传感器数据，无需多模块拼接，大幅简化系统布线与组态。
- 高精度信号捕获：16 位分辨率配合内置可编程增益放大器（PGA），可将微弱的传感器信号放大 1-1000 倍后精准转换。在精密机床运维中，能捕捉到主轴振动的微伏级信号变化，为设备故障预警提供原始数据支撑。
（二）抗干扰与信号调理，适配复杂工业环境
- 多层次干扰抑制：采用浮地设计与金属屏蔽外壳，结合高达 100dB 的共模抑制比，可有效抵御工业现场的电机干扰、电网波动等电磁干扰。在冶金车间的高温高干扰环境中，仍能保持测量数据的稳定性，误差控制在 ±0.1% 以内。
- 智能信号调理：每通道内置滤波器、浪涌保护器与过压保护电路，支持 50Hz/60Hz 工频滤波与自定义滤波参数。面对传感器线路的瞬时浪涌冲击，可自动钳位保护模块，避免硬件损坏。
（三）多协议无缝集成，支撑实时数据应用
- 工业总线兼容：原生支持 EtherCAT 与 Profinet 等实时以太网协议，可直接接入西门子、施耐德等主流 PLC 控制系统，数据更新周期低至 1ms。在风电运维平台中，能将 128 路叶片振动、转速数据实时传输至 SCADA 系统，实现设备状态实时监控。
- 灵活数据分发：通过 Modbus 协议可对接第三方数据平台，同时支持 OPC UA 协议实现跨系统数据共享。在智能工厂中，采集的生产数据可同步推送至 MES 系统与云端分析平台，兼顾本地实时控制与远程数据分析需求。
（四）高可靠设计与运维，降低系统管理成本
- 冗余与容错机制：支持双电源冗余供电与以太网双网备份，任一电源或网络故障时自动切换，确保采集不中断。在核电 DCS 系统中，可满足安全级数据采集的可靠性要求。
- 智能状态监控：模块内置温度、电压监测电路，通过 LED 指示灯与软件告警实现故障可视化。运维人员可远程诊断通道故障、通信异常等问题，无需现场逐点排查，维护效率提升 80%。
四、应用场景
- 智能制造领域：在汽车焊接生产线中，同步采集 128 个焊接电流、温度传感器数据，结合实时分析实现焊接质量闭环控制，缺陷检出率提升 30%；在 3C 产品组装线，精准捕获装配压力、位移参数，确保产品装配精度。
- 能源与电力领域：在光伏电站中，采集 128 路光伏组串的电压、电流数据，实现组串级功率优化；在火电机组中，监测汽轮机振动、轴承温度等多维度参数，为设备预测性维护提供数据支撑。
- 设备运维领域：在大型风机运维中，同步采集叶片振动、齿轮箱温度等 128 路信号，通过数据分析预判设备故障，将停机维护时间缩短 50%；在精密机床中，捕获主轴运行参数，实现加工精度实时补偿。
- 测试与测量领域：在航空航天零部件测试中，对 128 路应力、应变信号进行高精度采集，满足产品可靠性测试的严苛要求；在医疗设备校准中，精准测量仪器输出信号，确保设备检测精度。
