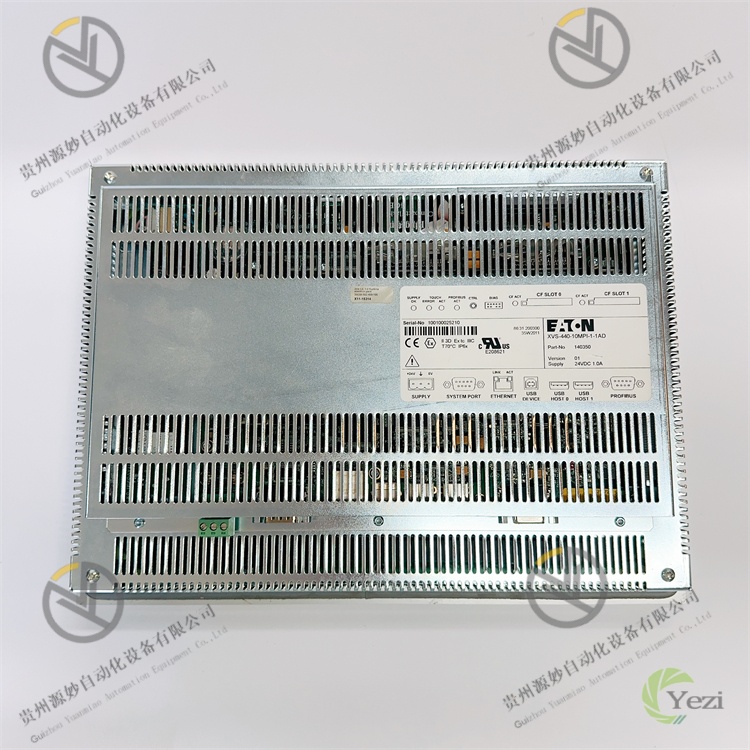

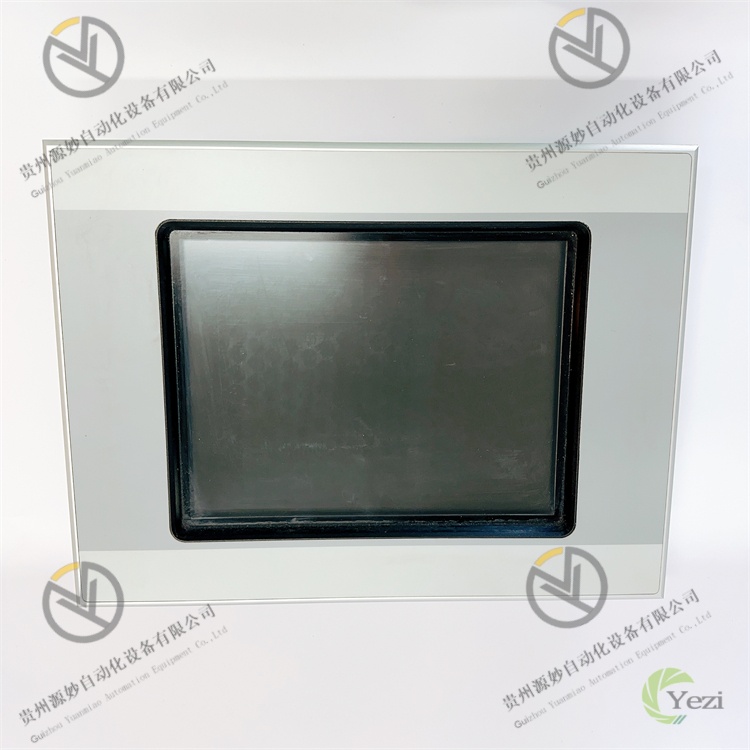

EATON XVS-440-10MPI-1-10
一、产品概述
EATON XVS-440-10MPI-1-10 是一款工业自动化现场监控与操作设计的高亮度触控人机界面（HMI），核心定位为 “工业设备与操作人员间的可视化交互中枢”。其核心价值在于通过 10.1 英寸高亮度触控屏、多协议通信适配及工业级防护设计，搭建 “PLC/DCS 控制系统 - 现场传感器 / 执行器 - 操作人员” 的直观交互桥梁，为智能制造、能源管理、机械设备等对现场操作便捷性与环境适应性要求极高的行业，提供 “可视化监控 + 便捷操作 + 数据交互” 的一体化解决方案，解决工业现场操作复杂、数据可视化不足、设备兼容性差的核心痛点。
作为 EATON XVS 系列的主流型号，它区别于普通工业 HMI 的关键优势在于 **“高环境适应性” 与 “多系统兼容” 的双重特性 **：既具备 1000cd/m² 高亮度显示屏（阳光下可视）与 IP65 前面板防护，适配户外、高温、多粉尘等严苛场景；又支持 MPI、Profinet、Modbus 等多工业协议，可无缝对接西门子、施耐德、EATON 自研等品牌的 PLC/DCS 系统。无论是户外光伏逆变器的本地监控，还是车间生产线的设备操作，其触控交互与稳定通信能力均能确保操作高效与数据准确。
二、技术参数
（一）显示与触控参数
参数类别 | 具体规格 |
显示屏尺寸 | 10.1 英寸 TFT 液晶显示屏，分辨率 1280×800（WXGA），宽高比 16:10 |
显示性能 | 亮度 1000cd/m²（阳光下可视，普通 HMI 亮度 2-3 倍），对比度 1000:1；视角：水平 / 垂直 ±85°（全视角），支持屏幕常亮 / 自动休眠（休眠时间可配置） |
触控方式 | 5 点电容式触控，支持手套操作（厚度≤2mm）；触控精度 ±2mm，响应时间≤100ms；表面硬度 7H（防刮擦，适配工业现场频繁操作） |
显示功能 | 支持 2D 图形、动态文本、趋势图、报警列表、数据报表显示；支持多语言切换（最多 32 种语言），字体大小可缩放（8-72 号） |
（二）通信与接口参数
参数类别 | 具体规格 |
通信协议 | 标配 MPI 协议（兼容西门子 S7-200/300/400 PLC）、Profinet RT 协议；可选配 Modbus RTU/TCP、EtherNet/IP、Eaton Modbus Plus 协议；支持协议转换（如 MPI 信号转 Modbus TCP，实现跨系统数据交互） |
通信接口 | 2 路千兆以太网接口（RJ45，支持 Profinet/Modbus TCP/EtherNet/IP）、1 路 RS-485 接口（支持 Modbus RTU/MPI）、1 路 USB Type-A 接口（用于数据导出 / 外设连接，如 U 盘、鼠标） |
数据交互能力 | 最大支持 1000 个实时数据点（输入 / 输出点），数据刷新周期≤100ms；支持历史数据存储（本地最大 16GB，可扩展至 64GB SD 卡），存储间隔 1s-1h 可配置 |
同步功能 | 支持 SNTP 网络时间同步，与 PLC/DCS 系统时间偏差＜1s；支持数据日志同步上传（通过以太网定时上传至上位监控平台） |
（三）环境与物理参数
参数类别 | 具体规格 |
环境适应性 | 工作温度：-20℃-+60℃（宽温版）；相对湿度：10%-90% RH（无凝露，符合 IEC 60068-2-3 标准）；振动耐受：10-500Hz，加速度≤2g（符合 IEC 60068-2-6 标准）；冲击耐受：15g（11ms 半正弦波，符合 IEC 60068-2-27 标准） |
防护等级 | 前面板 IP65（防尘防水，可直接冲洗），机身 IP20；抗电磁干扰：EN 61000-4-2（±8kV ESD 接触放电）、EN 61000-4-4（±4kV EFT 电快速瞬变） |
物理尺寸 | 272mm（宽）×184mm（高）×55mm（深）（超薄机身，节省控制柜空间）；安装方式：面板嵌入式安装（开孔尺寸 259mm×171mm），支持 VESA 75mm×75mm 壁挂安装 |
供电与功耗 | 供电电压：24V DC（18-36V DC 宽范围输入）；功耗：正常运行≤15W，休眠状态≤5W；支持电源反接保护（反向电压≤30V 无损坏） |
三、功能特点
（一）高亮度全场景可视，适配复杂工业环境
- 阳光下清晰显示：1000cd/m² 高亮度屏幕远超普通工业 HMI（300-500cd/m²），在户外强光环境（如光伏电站、户外泵站）下仍能清晰显示数据，无需额外遮阳装置；1000:1 高对比度与全视角设计，确保操作人员从不同角度（如车间设备侧面、高处平台）均能准确读取信息。
- 防刮擦耐用触控：7H 表面硬度的电容屏可抵御工业现场的工具碰撞、粉尘摩擦，配合 5 点触控与手套操作功能，即使操作人员佩戴劳保手套（如电工绝缘手套、机械维修手套），也能精准完成点击、滑动、缩放等操作，提升现场操作效率。
（二）多协议兼容，无缝对接异构系统
- 跨品牌设备互联：标配 MPI 协议可直接对接西门子 S7 系列 PLC（如 S7-300 用于生产线控制），Profinet 协议适配施耐德 M340 PLC（如车间物流机器人控制），可选配的 Modbus 协议则兼容国产 PLC（如汇川、信捷），无需额外协议转换模块。在汽车零部件工厂，单台 XVS-440-10MPI-1-10 可同时监控西门子 PLC 控制的冲压设备与施耐德 PLC 控制的装配设备，实现多线数据统一可视化。
- 数据双向交互：支持 “PLC→HMI” 实时数据采集（如设备运行状态、传感器参数）与 “HMI→PLC” 控制指令下发（如设备启停、参数修改），数据刷新周期≤100ms，满足工业现场实时控制需求。在水处理系统中，操作人员通过 HMI 修改水泵转速设定值，指令可瞬间下发至 PLC，实现水质参数的快速调节。
（三）工业级防护与稳定，保障长期运行
- 严苛环境耐受：-20℃-+60℃宽温范围可覆盖北方冬季户外设备（如变电站户外控制柜）与南方夏季高温车间（如塑料成型车间）；IP65 前面板防护可防止粉尘堆积与意外泼溅（如车间冲洗地面时的水流），机身内部采用防尘网设计，减少灰尘进入导致的硬件故障。
- 低功耗与安全供电：正常运行≤15W 的低功耗设计，可通过 PLC 控制柜的 24V DC 电源直接供电，无需额外配置电源模块；电源反接保护与过压保护（＞36V 自动切断），可防止现场接线错误导致的 HMI 损坏，降低运维成本。
（四）易用性与功能扩展，降低操作与维护成本
- 可视化编程与配置：兼容 EATON EasyBuilder Pro 组态软件，内置丰富的工业控件（如按钮、指示灯、趋势图、报警窗口），工程师无需复杂编程，拖拽控件即可完成界面组态（如绘制生产线工艺流程图、设置设备报警阈值），组态效率提升 50%。
- 灵活数据管理：本地 16GB 存储可记录 1 年以上的历史数据（按 1 分钟存储间隔），支持通过 USB 接口导出 Excel 格式数据报表（如每日生产产量、设备故障记录），便于生产分析与故障追溯；支持远程监控（通过 EtherNet/IP 接入工业云平台），运维人员可在中控室查看现场 HMI 数据，无需频繁前往现场。
四、典应用场景
- 智能制造：生产线实时监控与操作：在电子元件贴片生产线中，XVS-440-10MPI-1-10 接入西门子 S7-1200 PLC，通过 HMI 显示贴片设备的吸嘴压力、贴片精度、生产数量等参数，操作人员点击 HMI 上的 “启动 / 暂停” 按钮控制设备运行，异常时 HMI 弹出报警窗口并显示故障原因（如吸嘴堵塞），实现生产线高效管控。
- 能源管理：光伏电站逆变器监控：在户外光伏电站中，HMI 通过 Profinet 协议对接逆变器 PLC，高亮度屏幕清晰显示每台逆变器的输出功率、电压、电流及当日发电量；操作人员通过触控屏切换逆变器运行模式（并网 / 离网），历史数据自动存储至 SD 卡，便于后期能源效率分析。
- 机械设备：注塑机本地操作：在塑料注塑车间，HMI 嵌入注塑机控制柜，通过 Modbus RTU 协议采集注塑温度、压力、开合模位置等参数，显示在模拟工艺界面上；操作人员通过 HMI 修改注塑时间、保压压力等参数，指令实时下发至注塑机 PLC，同时 HMI 记录每批次产品的生产数据，实现质量追溯。
- 水处理：泵站远程与本地双控：在城市污水处理泵站，HMI 通过 EtherNet/IP 协议连接泵站 PLC，显示水泵运行状态、水池液位、出水水质等参数；现场操作人员可通过 HMI 手动控制水泵启停，中控室人员则通过云平台远程查看 HMI 数据，实现 “本地应急操作 + 远程集中监控” 的双重管理模式。
