SIGMATEK DNC115 数字量输入输出模块

  • SIGMATEK DNC115作为分布式I/O模块的代表性产品,融合了西格玛泰克在工业控制领域的核心技术,其核心功能特点如下:高密度数字量I/O配置:模块集成16路数字量输入通道与16路数字量输出通道,输入通道支持干接点、PNP/NPN两种信号类型,输出通道采用晶体管输出方式,可直接驱动小型执行器(如电磁阀、指示灯),单模块即可满足中小型控制场景的信号采集与控制需求,无需额外扩展模块,有效节省安装空间。高速信号处理能力:输入通道响应时间10μs,可快速捕捉现场设备的状态变化;输出通道开关频率达1kHz,能精准匹配高频控制需求,如高速包装机械的启停控制。模块内部采用独立的信号处理电路,确保多通道同时工作时无信号干扰,保障信号处理的实时性与准确性。...
  • 产品详情

SIGMATEK DNC115

一、概述

SIGMATEK DNC115是一款高性能分布式数字量输入输出模块,专为工业自动化领域的分布式控制场景设计。该模块具备紧凑的结构设计、灵活的组网能力及高可靠性,可实现对工业现场数字量信号的集中采集与分散控制,广泛应用于汽车制造、食品加工、包装机械、物流输送及机床设备等行业,能与SIGMATEK C-DIAS等控制系统无缝集成,也可兼容第三方主流工业控制系统,为自动化生产线的精准控制提供稳定的信号处理支撑。


二、功能特点

SIGMATEK DNC115作为分布式I/O模块的代表性产品,融合了西格玛泰克在工业控制领域的核心技术,其核心功能特点如下:
  • 高密度数字量I/O配置:模块集成16路数字量输入通道与16路数字量输出通道,输入通道支持干接点、PNP/NPN两种信号类型,输出通道采用晶体管输出方式,可直接驱动小型执行器(如电磁阀、指示灯),单模块即可满足中小型控制场景的信号采集与控制需求,无需额外扩展模块,有效节省安装空间。
  • 高速信号处理能力:输入通道响应时间≤10μs,可快速捕捉现场设备的状态变化;输出通道开关频率达1kHz,能精准匹配高频控制需求,如高速包装机械的启停控制。模块内部采用独立的信号处理电路,确保多通道同时工作时无信号干扰,保障信号处理的实时性与准确性。
  • 灵活的分布式组网能力:支持PROFINET、EtherCAT、CANopen等主流工业以太网及现场总线协议,配备标准RJ45通讯接口,通讯速率最高可达1Gbps;支持“即插即用”功能,接入控制系统后可自动完成地址分配与参数配置,简化分布式控制网络的搭建流程,支持最多64个模块的级联组网,适配大型自动化生产线的扩展需求。
  • 工业级高可靠性设计:采用宽温范围元器件,工作温度覆盖-25℃~70℃,可适应高低温工业环境;输入输出通道具备光电隔离功能,隔离电压达2500V AC,有效抵御工业现场的电磁干扰;模块外壳采用阻燃ABS材料,防护等级达IP20,配合DIN导轨安装方式,提升在粉尘、振动等复杂场景下的运行稳定性,平均无故障运行时间(MTBF)达8万小时以上。
  • 完善的诊断与保护功能:具备通道级故障诊断功能,可实时监测输入输出通道的短路、过载及断线故障,通过通讯接口将故障信息上传至主控制器,并通过模块表面的LED指示灯(每通道对应独立指示灯)直观反馈故障位置;输出通道具备过流保护功能,当负载电流超过额定值时,可自动切断输出,避免模块损坏。
  • 便捷的调试与运维:支持通过SIGMATEK System Studio调试软件进行参数配置、故障诊断及固件升级,软件内置模块诊断工具,可一键检测模块通讯状态、通道工作状态及供电情况;模块表面配备地址拨码开关,可手动设置模块通讯地址,适配无自动分配功能的老旧控制系统,提升运维灵活性。
  • 强兼容性与扩展性:不仅可与SIGMATEK C-DIAS、IPC等自有控制系统无缝对接,还兼容西门子、施耐德等第三方控制系统的通讯协议;支持与SIGMATEK模拟量模块、计数器模块等其他I/O模块混合组网,通过统一的通讯总线实现信号集中管理,满足复杂控制场景的功能扩展需求。

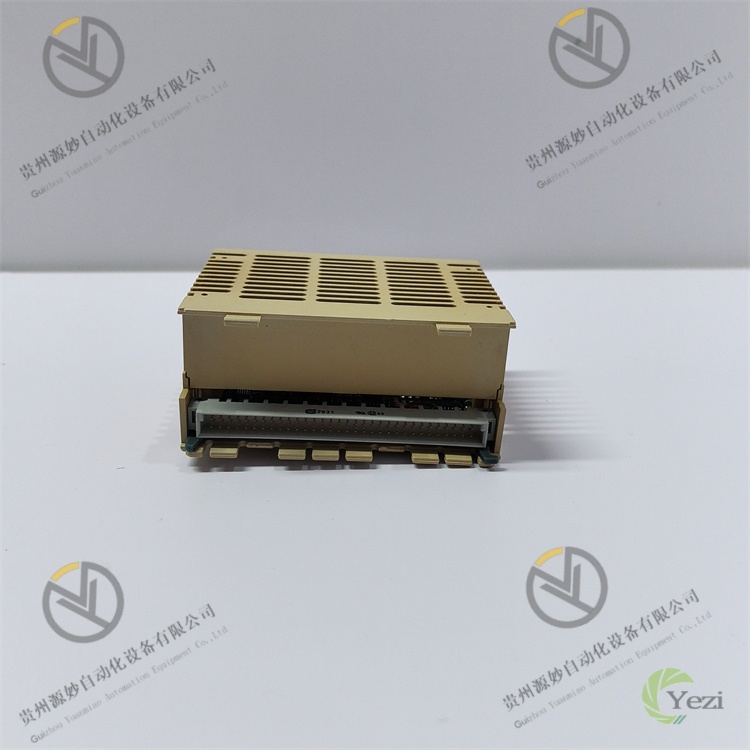

SIGMATEK DNC115 (3).jpg

三、技术参数

参数类别
参数名称
具体参数
单位
基本参数
型号
SIGMATEK DNC115
-
外形尺寸(长×宽×高)
100×35×120
mm
重量
0.35
kg
安装方式
35mm DIN导轨安装
-
电源参数
工作电压
24VDC(±20%)
V
额定工作电流
输入:≤0.5A;输出:≤4A(总电流)
A
功耗
≤12
W
数字量输入(DI)参数
通道数量
16路
输入类型
干接点、PNP/NPN可切换
-
输入电压范围
10-30VDC
V
响应时间
≤10
μs
数字量输出(DO)参数
通道数量
16路
输出类型
晶体管输出(NPN)
-
输出电压范围
10-30VDC
V
单通道最大输出电流
0.5A(连续),1A(峰值)
A
通讯与环境参数
通讯接口
1×RJ45(PROFINET/EtherCAT/CANopen)
-
通讯速率
最高1Gbps
-
防护等级
IP20
-

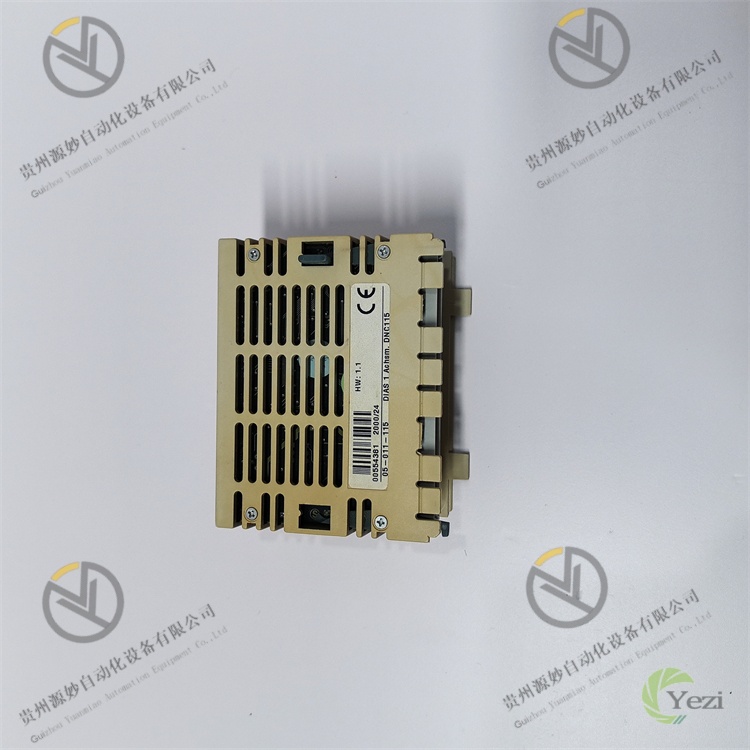

SIGMATEK DNC115 (2).jpg

四、工作原理

SIGMATEK DNC115基于“信号采集-通讯传输-控制输出-状态反馈”的分布式控制流程,实现与主控制器的协同工作,具体工作原理如下:
  1. 数字量信号采集环节:        16路数字量输入通道接入工业现场的传感器或开关信号,如光电传感器的检测信号、限位开关的状态信号等。根据现场设备类型,通过硬件拨码开关将输入通道设置为PNP或NPN类型,确保信号匹配。
  2. 输入信号经光电隔离电路处理后,去除工业现场的电磁干扰信号,再通过信号放大电路将微弱信号放大至模块内部可识别的电平信号,最后由信号处理芯片将模拟电平信号转换为数字信号(0/1),完成信号采集过程。
  3. 数据通讯传输环节:        采集后的数字信号传输至模块的通讯控制单元,该单元按照预设的通讯协议(如PROFINET)对数据进行封装,添加模块地址、通道编号、校验码等信息,形成标准的通讯数据帧。
  4. 通讯数据帧通过RJ45接口传输至工业以太网或现场总线网络,最终发送至主控制器(如SIGMATEK C-DIAS控制器)。同时,模块实时接收主控制器下发的控制指令数据帧,实现双向数据交互。
  5. 控制输出执行环节:        通讯控制单元解析主控制器下发的控制指令,提取对应输出通道的控制信号(0/1),并将信号传输至输出驱动电路。
  6. 输出驱动电路中的晶体管根据控制信号导通或截止,实现对下游执行器的控制,如导通时驱动电磁阀动作、切断时停止指示灯运行。输出通道的过流保护电路实时监测负载电流,当电流超过0.5A时,自动切断输出,保护晶体管不被烧毁。
  7. 状态反馈与诊断环节:        模块内部的诊断芯片实时监测各输入输出通道的工作状态,如检测到输入通道断线、输出通道短路等故障,立即生成故障代码,并将故障信息通过通讯链路反馈至主控制器。
  8. 模块表面的LED指示灯同步反馈通道状态,输入通道信号有效时对应指示灯点亮,输出通道动作时对应指示灯点亮,故障时指示灯闪烁,便于现场运维人员快速识别问题。同时,诊断芯片记录故障发生时间及通道编号,存储于模块内部存储器,供后续查询。
  9. 参数配置与初始化环节:        模块上电后自动进行初始化,读取拨码开关设置的通讯地址及硬件配置参数,同时通过通讯链路与主控制器建立连接,完成地址匹配与协议协商。
  10. 用户可通过SIGMATEK System Studio软件对模块的通讯协议、故障阈值、滤波时间等参数进行配置,配置参数存储于非易失性存储器中,模块重启后参数不丢失。

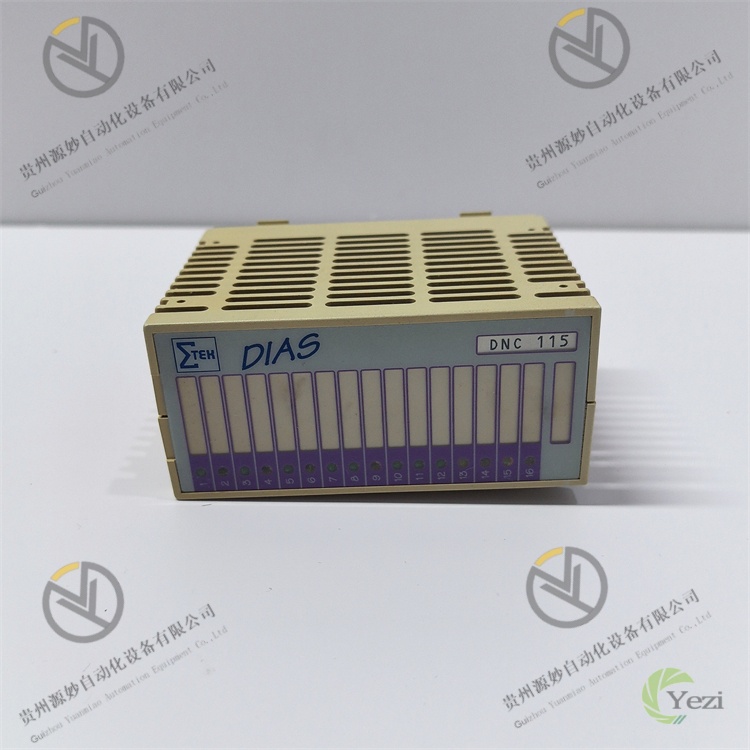

SIGMATEK DNC115 (1).jpg

五、常见故障及解决办法

故障现象
可能原因
解决办法
注意事项
模块上电无反应,指示灯全不亮
1. 电源未接通或电源线接触不良;2. 电源电压超出额定范围(低于19.2V或高于28.8V);3. 模块内部电源电路故障;4. 电源保险管烧毁
1. 检查电源线接线,重新插拔并紧固端子;2. 用万用表检测电源电压,确保在24VDC±20%范围内;3. 更换符合规格的电源后仍无反应,联系SIGMATEK售后检测模块;4. 拆卸模块外壳,更换同规格保险管(0.5A)
更换保险管前需排查电源短路原因;拆卸外壳需使用专用工具,避免损坏内部电路
输入通道无信号,对应指示灯不亮
1. 传感器与模块接线松动或断路;2. 传感器未上电或损坏;3. 输入类型拨码开关设置错误(PNP/NPN mismatch);4. 输入通道光电隔离电路损坏
1. 断电后检查接线,重新紧固端子;2. 检测传感器电源,用万用表测量传感器输出信号是否正常;3. 根据传感器类型调整拨码开关至正确位置;4. 更换传感器后仍无信号,联系售后维修通道电路
调整拨码开关需断电操作;传感器信号检测需使用高精度万用表,确保信号符合输入要求
输出通道无动作,对应指示灯不亮
1. 主控制器未下发控制指令或通讯中断;2. 输出通道与执行器接线松动或断路;3. 执行器负载超出通道额定电流;4. 输出晶体管烧毁
1. 检查通讯链路,通过调试软件确认控制指令是否下发;2. 断电后检查接线,重新紧固;3. 检测执行器阻抗,确保负载电流≤0.5A;4. 用万用表测量晶体管通断状态,烧毁则联系售后更换
严禁过载使用输出通道;更换晶体管需使用原厂备件,避免兼容性问题
模块无法与主控制器通讯
1. 通讯电缆破损或接线错误;2. 通讯地址拨码开关设置错误或与其他模块冲突;3. 通讯协议配置不匹配;4. 主控制器通讯接口故障
1. 更换通讯电缆,核对A、B线接线;2. 重新设置拨码开关,确保地址唯一;3. 通过调试软件统一模块与主控制器的通讯协议;4. 将模块连接至备用通讯接口,验证主控制器接口是否正常
通讯地址设置需遵循控制系统地址分配规则;修改通讯协议后需重启模块与主控制器
输出通道频繁过载保护,指示灯闪烁
1. 执行器短路或卡死导致电流过大;2. 多通道同时满负荷运行,总电流超过4A;3. 过流保护阈值设置过低;4. 输出驱动电路老化
1. 排查执行器短路点,修复或更换执行器;2. 减少同时工作的输出通道数量,或增加模块分担负载;3. 通过调试软件调整过流保护阈值至合理范围;4. 联系售后检测驱动电路,必要时更换模块
调整保护阈值需参考执行器额定电流,不可盲目调大;多模块组网时需均匀分配负载
