VANGUARD PSMU-350-3 CPCI-350Q-P-38 CPCI标准电源模块

采用100-240VAC宽幅交流输入设计，可自适应全球不同地区的电网电压标准，无需更换电源模块即可在国内外不同场景部署，大幅提升产品的通用性。核心采用全桥LLC谐振变换拓扑结构，转换效率高达92%（满载状态），相比传统正激变换架构效率提升10%以上，有效降低电源自身功耗与发热，减少系统散热负担。在电信基站场景中，模块可适配偏远地区100VAC不稳定电网及城市220VAC标准电网，为基带处理单元稳定供电，即使电网电压波动20%，输出电压波动仍0.1%。...

咨询热线：15339537795
立即咨询

产品详情

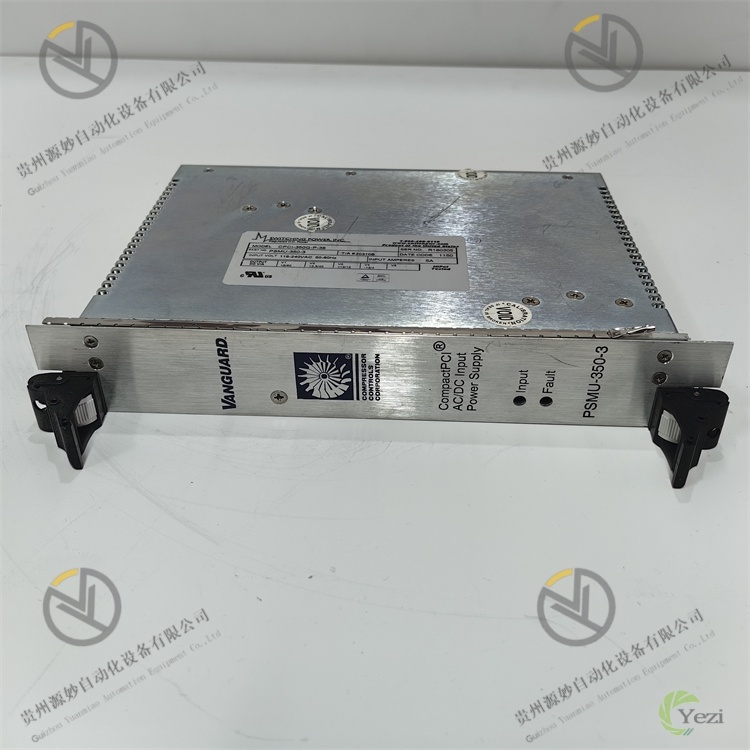

VANGUARD PSMU-350-3 CPCI-350Q-P-38

一、概述

VANGUARD PSMU-350-3 CPCI-350Q-P-38 是高性能CPCI标准电源模块，隶属于先锋PSMU系列嵌入式电源家族，核心定位为电信基站、工业控制主机、航空航天测试设备、医疗影像设备等场景的“高效供电与能源管理中枢”。该模块融合先锋在电源变换与可靠性设计领域的核心技术积淀，采用全桥LLC谐振变换架构、多路独立输出设计及强化冗余保护方案，承担着工业嵌入式系统的交流-直流转换、多路精准供电、电压稳定调节、负载动态响应及系统能源监控等关键任务，同时具备与系统主机的智能通信及故障反馈功能，确保嵌入式计算单元、I/O模块及外设之间的高稳定、低纹波能源供给。

作为符合CPCI（CompactPCI）2.0规范的专用电源模块，PSMU-350-3 CPCI-350Q-P-38 可直接嵌入标准CPCI机架的电源插槽，通过CPCI规范的金手指连接器实现与背板的机械固定及电气连接，无需额外配置电源适配器即可为机架内多块CPCI板卡提供多路精准供电。其广泛应用于电信通信、工业自动化、航空航天、医疗设备等关键领域，为电信基站的基带处理单元供电、工业控制主机的CPU与外设供电、航空航天测试设备的高精度测量模块供电及医疗影像设备的核心成像单元供电等核心流程提供可靠支撑，是保障嵌入式系统稳定运行、提升设备抗干扰能力、延长整机使用寿命的关键核心组件。模块具备高功率密度、宽输入电压范围、低纹波噪声、强环境适应性及智能监控等特性，可适配高温、高振动、多粉尘等恶劣工业环境，大幅提升嵌入式系统的供电可靠性与运行稳定性。

VANGUARD PSMU-350-3 CPCI-350Q-P-38 (1).jpg

二、技术参数

参数类别	具体规格	详细说明
核心供电性能参数	输入电源特性	输入电压：100-240VAC（宽幅适配），50/60Hz（频率自适应）；输入电流：4.5A（100VAC）、2.3A（240VAC）；功率因数：≥0.95（满载，100-240VAC）；具备输入过压、欠压、浪涌保护功能
	输出功率与路数	总输出功率：350W；标准输出路数：3路主输出 + 1路辅助输出，所有输出路独立稳压；支持输出功率动态分配（当单路负载低于50%时，剩余功率可分配至其他路）
	主输出特性	+3.3V/60A：精度±1%，纹波与噪声≤20mVp-p；+5V/50A：精度±1%，纹波与噪声≤25mVp-p；+12V/20A：精度±1%，纹波与噪声≤50mVp-p；每路均具备过流、过压、短路保护
	辅助输出特性	-12V/2A：精度±2%，纹波与噪声≤100mVp-p；主要为系统时钟、模拟电路等外设提供负电压供电；具备过流、短路保护功能
	动态响应性能	负载调整率：≤±0.5%（每路负载从10%-100%变化）；线性调整率：≤±0.1%（输入电压从100VAC-240VAC变化）；动态响应时间：≤100μs（负载阶跃变化50%时）
通信与监控参数	通信接口	标配I2C通信接口；支持PMBus（Power Management Bus）接口（可选配）；通过CPCI背板与系统主机实现通信，支持热插拔通信配置
	监控功能	实时监控每路输出电压、电流、功率及模块温度；支持输出电压微调（±5%范围内）；具备故障日志存储功能，可记录最近50条故障信息（故障类型、发生时间、参数值）
	告警功能	支持过压、过流、短路、过温、输入欠压/过压告警；告警方式：本地LED指示灯（每路输出对应1个状态灯）+ 通信总线告警信号输出；支持告警阈值自定义设置
隔离与抗干扰参数	隔离等级	输入与输出间：3kVAC（1分钟）；输出路与路间：1kVAC（1分钟）；输入与地间：2kVAC（1分钟）；符合IEC 60950-1安全标准
隔离与抗干扰参数	抗干扰性能	符合IEC 61000-4标准：ESD接触放电±8kV、空气放电±15kV；浪涌抗扰度±2kV（线-线）、±4kV（线-地）；群脉冲抗扰度±1kV（5kHz/50kHz）；辐射骚扰符合EN 55032 Class B标准
环境与物理参数	环境参数	工作温度：0℃-70℃（自然冷却）、-20℃-85℃（强制风冷）；存储温度：-40℃-100℃；相对湿度：5%-95%（无凝露）；海拔高度：≤5000m（海拔每升高1000m，功率降额10%）
环境与物理参数	物理与安装参数	尺寸规格：160mm×100mm×25mm（长×宽×高），符合CPCI 2.0规范；安装方式：CPCI机架电源插槽金手指插拔式安装，配备防松动锁扣；重量：≤300g；散热方式：自然散热+背板传导散热，支持强制风冷扩展

VANGUARD PSMU-350-3 CPCI-350Q-P-38 (2).jpg

三、功能特点

1. 宽幅输入与高效变换，适配多场景供电需求

采用100-240VAC宽幅交流输入设计，可自适应全球不同地区的电网电压标准，无需更换电源模块即可在国内外不同场景部署，大幅提升产品的通用性。核心采用全桥LLC谐振变换拓扑结构，转换效率高达92%（满载状态），相比传统正激变换架构效率提升10%以上，有效降低电源自身功耗与发热，减少系统散热负担。在电信基站场景中，模块可适配偏远地区100VAC不稳定电网及城市220VAC标准电网，为基带处理单元稳定供电，即使电网电压波动±20%，输出电压波动仍≤±0.1%。

2. 多路独立输出与功率分配，精准适配负载需求

配置3路主输出（+3.3V、+5V、+12V）与1路辅助输出（-12V），覆盖工业嵌入式系统主流供电需求，+3.3V适配CPU、FPGA等核心计算单元，+5V适配I/O接口与存储模块，+12V适配风扇、电机等外设，-12V适配模拟电路与时钟模块，无需额外配置DC-DC转换器即可实现整机供电。支持350W总功率动态分配，当某一路负载仅为30%（如+12V路负载4A）时，剩余功率可自动分配至负载较高的回路（如为+3.3V路额外提供约20A电流），提升功率利用率。在工业控制主机中，可同时为CPU、硬盘、网卡、模拟量采集卡等多设备精准供电，每路输出纹波≤50mVp-p，确保敏感电子元件稳定运行。

3. 高稳定与快速响应，保障负载运行可靠性

每路输出均采用高精度反馈调节机制，电压精度达±1%，负载调整率≤±0.5%，线性调整率≤±0.1%，远优于行业同类产品（常规精度±2%）。内置高速响应补偿电路，当负载发生阶跃变化（如CPU从待机到满负荷运行，电流从10A突增至60A）时，动态响应时间≤100μs，输出电压波动≤±0.5%，可快速抑制负载突变导致的电压跌落或过冲，避免核心元件因供电不稳损坏。+3.3V输出纹波与噪声≤20mVp-p，为FPGA等对电源噪声敏感的元件提供超纯净供电，提升计算单元的运算精度与稳定性。

4. 全方位保护与冗余设计，提升系统可靠性

具备输入过压、欠压、浪涌及输出过压、过流、短路、过温等多重保护功能，当输入电压超过264VAC或低于85VAC时，模块自动关断输出并告警；当某路输出电流超过额定值110%时，触发过流保护并切断该路输出，其他回路正常工作，避免单一负载故障导致整机断电。输入与输出间隔离等级达3kVAC，输出路间隔离1kVAC，可有效阻断电网干扰与回路间串扰，在医疗影像设备中，可避免电源干扰影响影像成像精度。支持多模块并联冗余运行（最多4台），通过专用冗余控制卡实现均流控制，当其中1台模块故障时，其他模块自动分担负载，确保系统供电不中断。

5. 智能监控与告警，运维便捷高效

标配I2C通信接口，可选配PMBus智能管理接口，通过CPCI背板与系统主机通信，可实时读取每路输出电压、电流、功率及模块温度等参数，支持通过软件对输出电压进行±5%微调，适配不同负载的供电精度需求。内置故障日志存储功能，可记录50条故障信息（含故障类型、发生时间、当时电压电流值），断电后数据不丢失，运维人员可通过上位机软件追溯故障原因，缩短排查时间。本地配备6个LED指示灯，分别指示电源工作状态、输入正常及4路输出状态，故障时对应指示灯闪烁，可快速定位故障回路。在航空航天测试设备中，运维人员可远程监控电源运行状态，提前预判过温、过载等风险。

6. CPCI规范与强化设计，适配嵌入式系统部署

严格遵循CPCI 2.0规范，尺寸与金手指定义完全兼容标准CPCI机架，可直接插入电源插槽实现机械固定与电气连接，插拔式设计便于模块更换与维护。配备防松动锁扣，在10g振动环境下（如车载嵌入式系统）仍能保持可靠连接，避免金手指接触不良导致供电中断。采用自然散热+背板传导散热设计，无风扇结构减少机械故障点，适合多粉尘、高振动的工业环境；支持强制风冷扩展，在70℃高温环境下仍能满功率输出。在车载监控系统中，模块可在-20℃低温启动，在车辆颠簸振动中稳定供电，无风扇设计避免灰尘堆积导致的散热故障。

四、常见故障及解决办法

故障现象	可能原因	解决办法	注意事项
模块无输出，电源指示灯不亮	1. 输入交流电源未接入或接线松动；2. 输入电压超出100-240VAC范围；3. 输入保险丝熔断；4. 模块内部功率器件损坏；5. CPCI插槽接触不良	1. 检查交流输入接线，重新插拔并紧固；2. 测量输入电压，确保在适配范围内；3. 更换同规格保险丝（5A/250V）；4. 更换模块并联系VANGUARD售后；5. 拔出模块清洁金手指，重新插入并锁紧扣扣	更换保险丝需选用原厂同规格产品；插拔模块前必须断开输入电源，避免短路
某一路输出电压偏差过大	1. 该路负载过载或短路导致保护；2. 输出反馈电阻漂移；3. 软件电压配置错误；4. 负载接触不良导致电流波动；5. 模块散热不良导致参数漂移	1. 检查该路负载，排除短路故障，减轻负载至额定值；2. 使用标准电源校准仪重新校准该路输出；3. 通过上位机软件核对电压配置，修正后重启；4. 检查负载接线，重新紧固；5. 清理模块散热通道，增加强制风冷	校准需使用溯源至国家计量标准的仪器；禁止长时间过载运行，避免器件损坏
模块发热严重，过温告警	1. 环境温度超过70℃；2. 负载长期处于100%满载状态；3. 散热通道堵塞或灰尘堆积；4. 背板散热不良；5. 风扇（若有）故障停转	1. 降低环境温度，将模块移至通风良好位置；2. 优化负载分配，避免单路长期满载；3. 用压缩空气清理模块散热孔与金手指灰尘；4. 检查CPCI机架背板散热性能，增加机架散热风扇；5. 更换故障风扇或启用备用风冷通道	清理灰尘时需断开电源，避免灰尘导电导致短路；环境温度超过70℃时需启动降额运行（每升高10℃，功率降额20%）
通信故障，无法读取监控参数	1. 通信接口参数配置错误（地址、波特率）；2. CPCI背板通信线路接触不良；3. 通信接口电路损坏；4. 上位机软件版本不兼容；5. 模块固件版本过低	1. 核对模块与上位机的通信参数，确保一致；2. 重新插拔模块，确保金手指接触良好；3. 更换模块通信接口或整个模块；4. 升级上位机软件至最新版本；5. 通过专用工具升级模块固件	升级固件前需备份故障日志与配置参数；修改通信参数后需重启模块生效
输出纹波过大，负载设备工作异常	1. 输入交流电源纹波过大或不稳定；2. 输出滤波电容老化失效；3. 负载存在高频开关干扰；4. 模块接地不良；5. 输出线缆过长或未屏蔽	1. 在输入侧增加交流稳压器或滤波器；2. 更换老化的输出滤波电容；3. 在负载输入端增加磁珠或滤波电容；4. 确保模块接地端子与系统接地网可靠连接；5. 缩短输出线缆长度，使用屏蔽线缆并单端接地	接地电阻需≤4Ω；屏蔽线缆接地需避免形成接地环路，影响滤波效果
