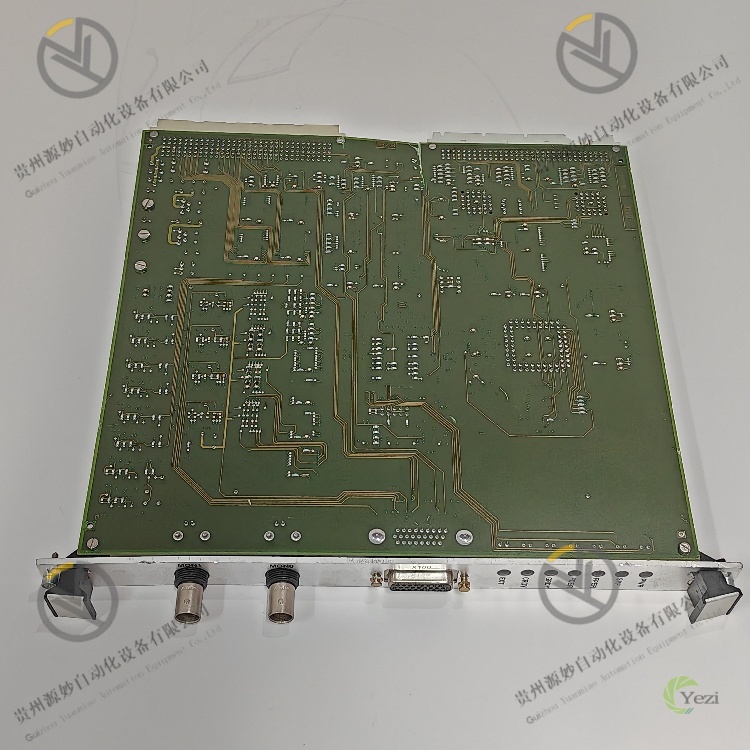

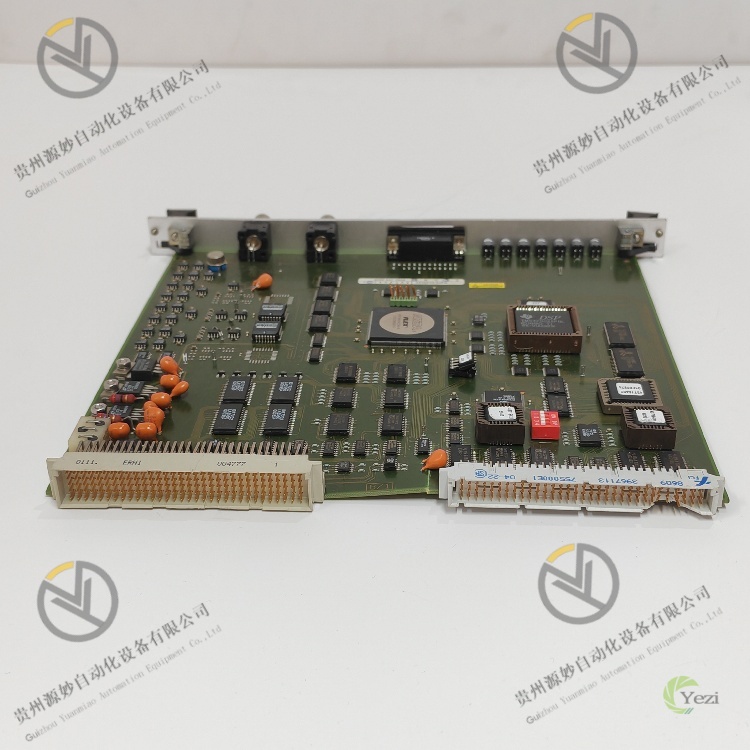

ASML MC1AB37 4022.437.1856

一、技术参数

1. 精密定位与信号采集参数：支持激光干涉仪信号接入与解析，定位信号采集精度±0.005μm，分辨率0.001μm；可适配增量式光电编码器（最高1024线）与绝对式编码器信号，编码器信号采样率≥1MHz；支持工作台X/Y/Z三轴位移信号同步采集，同步误差≤10ns；具备信号预处理功能，内置16阶低通滤波器，滤波截止频率10Hz~1kHz可调，有效抑制定位信号中的高频噪声。
2. 信号传输与控制参数：采用差分信号传输技术，支持RS485、LVDS（低压差分信号）及EtherCAT实时以太网协议；LVDS信号传输速率最高1.25Gbps，传输距离≤10m时信号衰减≤0.5dB；EtherCAT通信周期≤100μs，数据更新率≥10kHz，满足高速伺服控制需求；支持伺服控制信号输出，输出信号类型为±10V DC模拟电压，输出精度±0.01V，负载能力≤500Ω；信号传输延迟≤50μs，确保控制指令的实时响应。
3. 精度与稳定性参数：定位信号解析精度±0.01μm（全量程范围内），线性度≤0.005% FS；温度漂移≤10ppm/℃（定位精度漂移），在20℃~25℃工作温度范围内精度波动≤0.002μm；长期稳定性≤0.005μm/1000小时，无需频繁校准即可维持高精度运行；控制信号输出重复性≤0.02% FS，确保伺服驱动单元的稳定运行。
4. 电源与电气参数：支持双路冗余直流电源输入，输入电压24V DC±5%，典型输入24V DC；电源功耗≤15W（满载运行）；具备电源反接保护（≤30V DC反接无损坏）、过压保护（≥28V DC自动截止）及过流保护（≥1A自动限流）功能；电源纹波抑制比≥100dB（100Hz~1MHz），避免电源波动影响信号精度。
5. 环境与可靠性参数：工作温度范围18℃~25℃（精密工作区间）、0℃~40℃（非精密工作区间），温度控制精度±0.1℃（工作区间内）；相对湿度30%~50%（无凝露），湿度波动≤5%/小时；抗振动性能符合SEMI F47标准（5Hz~500Hz，加速度1g），抗冲击性能符合IEC 60068-2-27标准（10g，11ms半正弦波）；防护等级IP54（外壳），适配半导体洁净室Class 5（ISO 14644-1）环境；电磁兼容性符合EN 55032 Class A、IEC 61000-4-6标准，抗射频干扰能力≥20V/m（80MHz~2GHz）；平均无故障工作时间（MTBF）≥200000小时。

二、功能特点

1. 纳米级定位信号解析，保障光刻对准精度：采用专用激光干涉信号解析芯片，可精准解析激光干涉仪输出的位移信号，定位信号采集精度达±0.005μm，分辨率0.001μm，为光刻设备工作台的纳米级对准提供精准数据支撑；支持X/Y/Z三轴信号同步采集，同步误差≤10ns，确保三轴运动的协同控制精度，满足先进制程芯片的套刻精度要求（≤1nm）；内置高精度信号预处理电路，通过16阶低通滤波与信号放大技术，有效过滤激光干涉信号中的环境噪声，确保定位数据的稳定性。
2. 差分信号传输设计，抗干扰能力卓越：采用LVDS与差分RS485信号传输技术，相比单端信号传输，共模抑制比提升至120dB（50Hz/60Hz），可有效抵御光刻设备中激光光源、高压电源等强干扰源产生的电磁干扰；EtherCAT实时以太网通信周期≤100μs，数据更新率≥10kHz，确保定位反馈信号与伺服控制信号的实时交互，避免控制延迟导致的定位偏差；信号传输链路采用屏蔽双绞线设计，屏蔽层覆盖率≥95%，进一步增强抗干扰能力，确保在复杂电磁环境中信号传输误差≤0.1%。
3. 冗余设计保障可靠，适配连续生产需求：采用双路冗余电源输入设计，单路电源故障时，另一路电源可在1ms内无缝切换，确保部件连续运行，适配半导体制造24/7不间断生产模式；关键信号链路（如定位信号输入、控制信号输出）采用双备份设计，主链路故障时自动切换至备用链路，切换时间≤50μs，避免因信号中断导致的设备停机；内置信号自检电路，实时监测输入输出信号的幅值、频率及完整性，故障检测响应时间≤10ms，及时发出故障预警。
4. 洁净室适配设计，满足半导体制造环境要求：外壳采用无挥发、抗静电的特种工程塑料材质，表面粗糙度Ra≤0.8μm，可有效减少微粒脱落，适配Class 5洁净室环境；部件接口采用密封式设计，防护等级达IP54，可防止洁净室中的微量粉尘与水汽侵入内部电路；电源与信号线缆采用低释气、抗老化的氟塑料绝缘层，符合半导体行业RoHS与REACH环保标准，避免对晶圆造成污染。
5. 智能运维与兼容扩展，降低使用成本：配备专用诊断接口，通过ASML专用运维软件可实现实时参数监控、故障诊断、历史数据追溯及远程校准，运维人员可快速定位问题；支持固件在线升级，无需拆卸部件即可更新功能算法，适配光刻设备的制程升级需求；可兼容ASML不同型号的光刻设备（如NXE系列EUV光刻机、TWINSCAN系列DUV光刻机），通过参数配置即可实现适配，提升部件通用性。

三、工作原理

1. 定位信号采集与预处理：光刻设备的激光干涉仪与光电编码器采集工作台X/Y/Z三轴的位移信号，通过专用屏蔽线缆传输至该部件的信号输入端子；输入保护电路对信号进行过压、过流保护，防止传感器故障导致的部件损坏；预处理电路对信号进行滤波（去除高频噪声）、放大（微弱信号增益调节）及阻抗匹配，确保信号满足解析芯片的输入要求；三轴信号在同步时钟控制下完成同步采集，暂存至缓存区。
2. 信号解析与差分传输：专用信号解析芯片从缓存区读取采集信号，对激光干涉信号进行相位解算、位移换算，得到工作台的精确位置数据（精度±0.005μm）；解析后的位置数据通过LVDS差分信号链路传输至本地控制单元，同时通过EtherCAT实时以太网传输至光刻设备主控系统；传输过程中采用差分信号编码技术，将单端信号转换为差分信号，有效抵御传输过程中的电磁干扰，确保位置数据准确传输。
3. 控制信号生成与输出：主控系统根据位置数据与光刻工艺要求，生成伺服控制指令并通过EtherCAT传输至该部件；部件内部的信号处理单元将数字控制指令转换为±10V DC模拟控制信号，经过信号调理电路优化后，输出至伺服驱动单元；输出保护电路对控制信号进行过载检测，若负载异常则自动调整输出，保护伺服驱动单元接口；伺服驱动单元根据控制信号驱动工作台运动，实现纳米级定位。
4. 冗余供电与状态监测：双路24V DC电源接入部件后，经过电源保护电路与冗余切换单元，为内部电路提供稳定供电；电源监测电路实时采集两路电源的电压、电流参数，当检测到单路电源故障时，立即触发冗余切换，确保供电不中断；状态监测电路实时采集输入输出信号的幅值、频率、相位等参数，以及部件内部温度、湿度等环境参数，若参数超出阈值则通过诊断接口发出故障预警，并记录故障信息。
5. 自检与校准功能：部件启动时自动执行自检程序，对信号解析芯片、通信模块、电源模块等关键部件进行功能检测，自检通过后发出就绪信号；运行过程中支持在线校准，通过ASML专用校准工具输入标准位置信号，部件自动修正解析算法的误差参数，确保定位精度长期稳定；校准数据与自检结果存储于非易失性存储器中，掉电后不丢失，便于后续追溯。

四、常见故障及解决办法

1. 故障1：定位信号异常，工作台定位精度超标可能原因：激光干涉仪或编码器故障、信号线缆松动或破损、部件内部滤波参数异常、环境温度波动过大、校准过期。
2. 解决办法：① 更换同型号激光干涉仪或编码器测试，若精度恢复则为原传感器故障；② 检查信号线缆接线端子，重新插拔并紧固，用专用仪器检测线缆通断与屏蔽层完整性，更换破损线缆；③ 通过ASML运维软件检查滤波参数，恢复默认参数或重新优化配置；④ 检查洁净室温度，确保工作区间温度稳定在18℃~25℃，温度波动≤0.1℃/小时，加装精密空调调控；⑤ 使用ASML专用校准工具对部件进行在线校准，更新校准参数。
3. 故障2：通信中断，主控系统无法读取数据或控制指令失效可能原因：通信线缆松动或断裂、EtherCAT/LVDS协议参数配置错误、通信模块故障、主控系统接口故障、电磁干扰严重。
4. 解决办法：① 检查通信线缆接线端子，重新插拔并紧固，用网络测试仪检测EtherCAT线缆通断，更换破损线缆；② 通过运维软件核对协议参数（IP地址、端口号、通信周期），确保与主控系统一致；③ 更换备用通信模块测试，若通信恢复则为原模块故障，联系ASML售后更换；④ 重启主控系统或更换主控系统通信接口卡，排除上位系统故障；⑤ 检查部件安装位置与干扰源距离，确保与激光光源、高压电源间距≥1m，若干扰超标加装金属屏蔽罩。
5. 故障3：控制信号输出偏差，伺服驱动单元运行不稳定可能原因：信号调理电路故障、输出线缆阻抗不匹配、电源纹波过大、部件内部温度过高、固件版本过低。
6. 解决办法：① 用示波器测量输出信号，若偏差超标则为信号调理电路故障，联系ASML售后维修；② 检查输出线缆阻抗，确保与伺服驱动单元输入阻抗匹配（建议50Ω），更换适配线缆；③ 测量电源纹波，若纹波超标则在电源输入端加装专用滤波器，更换高精度开关电源；④ 检查部件散热情况，清理散热孔灰尘，确保洁净室通风良好，若温度过高加装微型散热风扇；⑤ 通过运维软件升级部件固件至最新版本，修复控制算法漏洞。
7. 故障4：启动自检失败，部件无法正常工作可能原因：电源电压异常、关键部件（如信号解析芯片）故障、校准数据丢失、固件损坏。
8. 解决办法：① 测量双路电源输入电压，确保在24V DC±5%范围内，电压异常则检查电源模块；② 若自检提示芯片故障，联系ASML售后进行部件维修或更换；③ 通过运维软件重新导入备份的校准数据，若数据丢失则重新执行校准流程；④ 使用专用工具重刷固件，修复损坏的固件程序，重刷后执行自检。
9. 故障5：冗余切换异常，单路电源故障后停机可能原因：冗余切换单元故障、电源监测电路参数异常、备用电源故障、固件中冗余逻辑配置错误。
10. 解决办法：① 联系ASML售后检测冗余切换单元，更换故障部件；② 通过运维软件检查电源监测电路参数，恢复默认配置或重新校准；③ 测量备用电源电压与负载能力，确保符合要求，更换故障备用电源；④ 检查固件中冗余逻辑配置，确保冗余切换阈值与切换延时参数正确，重新配置后测试。
