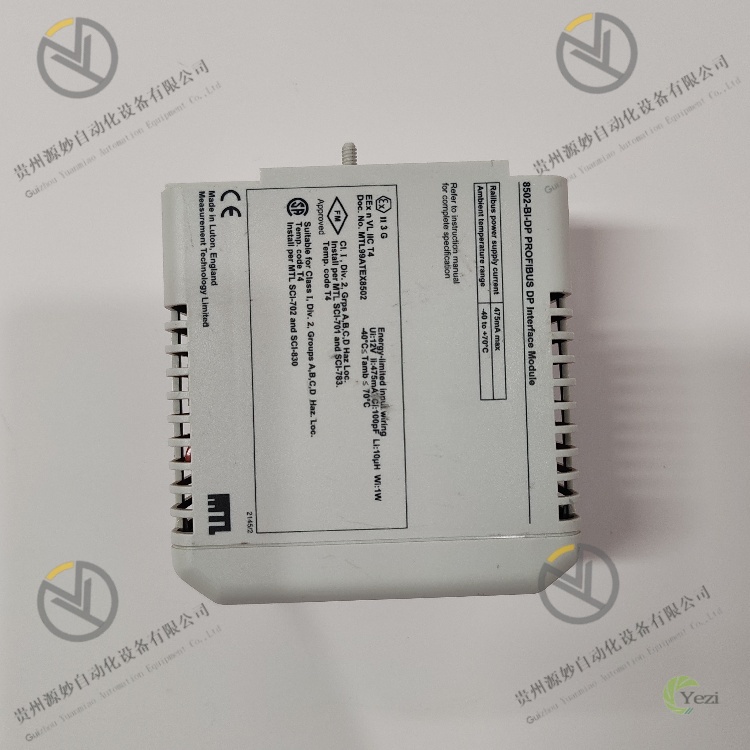

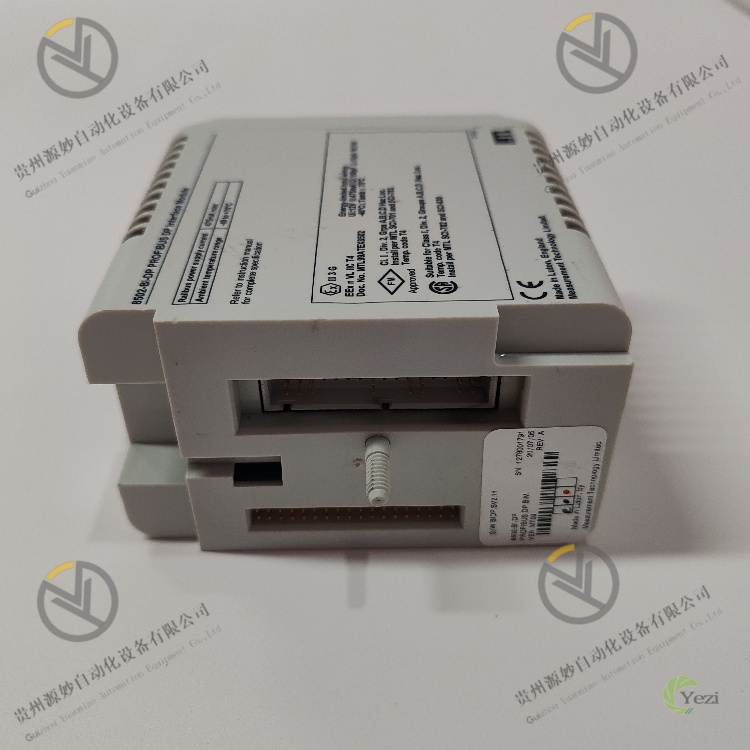

MTL 8502-B1-DP

一、技术参数

1. 防爆核心参数：本质安全等级Ex ia IIC T6 Ga（符合IEC 60079-0、IEC 60079-11标准），可用于0区、1区、2区爆炸性气体环境，适配IIA、IIB、IIC类爆炸性气体；最高表面温度≤85℃（T6等级），在危险环境中无点火风险；安全栅参数：开路电压Uo=14.4V DC，短路电流Io=110mA，最大功率Po=0.9W，满足本质安全电路能量限制要求；防护等级IP20（模块式），适配防爆控制柜内安装。
2. 通信性能参数：支持PROFIBUS-DP V1/V2协议，兼容DP-V0基本通信与DP-V1扩展通信；通信速率自适应，支持9.6kbps~12Mbps可调，速率切换响应时间≤10ms；支持总线拓扑结构，可连接1个主站与31个从站（单隔离器），通过级联可扩展至更多从站；总线负载能力：在12Mbps速率下支持电缆长度≤100m，在9.6kbps速率下支持电缆长度≤1000m；具备总线故障诊断功能，可检测总线短路、断路及信号衰减故障。
3. 隔离与抗干扰参数：采用双重隔离设计（信号隔离+电源隔离），隔离电压≥1.5kV AC（50Hz，持续1分钟），隔离电阻≥1000MΩ（500V DC）；共模抑制比（CMRR）≥100dB（50Hz/60Hz），差模抑制比（DMRR）≥80dB；具备总线信号再生功能，可补偿信号衰减，延长通信距离；支持总线终端电阻配置（150Ω），通过拨码开关启用或关闭，适配总线末端安装需求。
4. 电源与电气参数：支持宽范围直流电源输入，输入电压18V DC~30V DC，典型输入24V DC；电源功耗≤1.2W（满载运行）；具备电源反接保护（≤30V DC反接无损坏）、过压保护（≥32V DC自动截止）及过流保护（≥100mA自动限流）功能；电源纹波抑制比≥80dB（100Hz~1MHz），避免电源波动影响总线通信稳定性。
5. 环境与可靠性参数：工作温度范围-20℃~60℃，存储温度范围-40℃~85℃；相对湿度5%~95%（无凝露）；抗振动性能符合IEC 60068-2-6标准（10Hz~2000Hz，加速度5g），抗冲击性能符合IEC 60068-2-27标准（25g，11ms半正弦波）；电磁兼容性符合EN 55032 Class B、IEC 61000-4-6标准，抗射频干扰能力≥20V/m（80MHz~2GHz）；平均无故障工作时间（MTBF）≥1000000小时。

二、功能特点

1. 顶级本质安全设计，保障防爆安全：采用本质安全电路架构，通过严格的能量限制与火花抑制设计，实现Ex ia IIC T6 Ga级防爆认证，可直接用于0区（最危险爆炸性环境），适配IIA至IIC类所有常见爆炸性气体；电路设计中采用限流电阻、稳压二极管等能量限制元件，确保危险区域侧电路在任何故障情况下都不会产生足以点燃爆炸性气体的火花与温度；通过双重绝缘与接地设计，进一步提升防爆安全性，完全满足石油化工、煤矿等高危行业的安全规范要求。
2. 双重隔离与抗干扰，稳定通信保障：采用信号与电源双重隔离技术，隔离电压达1.5kV AC，可彻底切断安全区域与危险区域间的电气连接，消除接地环路干扰与危险能量传导；100dB的高共模抑制比，能有效抵御工业现场变频器、电机等强干扰源产生的电磁干扰，确保PROFIBUS-DP总线信号在复杂干扰环境中稳定传输；内置总线信号再生电路，可对衰减的总线信号进行放大与整形，延长通信距离，在12Mbps高速率下仍能保障100m内的稳定通信。
3. PROFIBUS-DP全兼容，适配灵活：全面支持PROFIBUS-DP V1/V2协议，可与西门子、罗克韦尔等主流品牌的PROFIBUS-DP主站（如S7-300/400 PLC）、从站（如分布式I/O模块、智能传感器）无缝对接，无需修改通信协议即可快速集成；通信速率支持9.6kbps~12Mbps自适应，可根据现场通信距离与设备需求灵活配置，速率切换过程中通信不中断；支持总线终端电阻一键配置，通过拨码开关即可启用150Ω终端电阻，适配总线末端安装场景，简化现场调试。
4. 总线故障诊断与保护，提升运维效率：内置总线故障诊断电路，可实时监测总线电压、电流及通信信号质量，当检测到总线短路、断路、信号衰减超标或从站离线等故障时，通过状态指示灯报警，并将故障信息反馈至主站；具备总线过流保护功能，当总线电流超过110mA时自动限流，保护主站与从站设备接口，避免总线故障导致的设备损坏；状态指示灯清晰显示电源、通信、故障等状态，运维人员可直观判断设备运行情况，快速定位故障点。
5. 便捷安装与运维，降低集成成本：采用标准DIN导轨安装设计，体积小巧（宽18mm×高110mm×深120mm），可密集安装于防爆控制柜内，节省安装空间；接线采用弹簧式端子，无需工具即可快速接线，接线牢固且抗振动，减少现场接线工作量；支持热插拔功能，在系统带电情况下可更换模块，不影响总线整体通信，提升运维效率；无需复杂的参数配置，通电后自动适配通信速率与协议，新手也可快速完成部署。

三、工作原理

1. 本质安全电源处理：安全区域的24V DC电源接入隔离器的电源输入端，首先经过电源保护电路，实现反接、过压、过流保护；保护后的电源通过DC-DC隔离电源模块进行隔离转换，生成危险区域侧本质安全电路所需的电源（Uo=14.4V DC，Io=110mA），该模块通过严格的能量限制设计，确保危险区域侧电源不会产生点燃爆炸性气体的能量；隔离后的电源为信号隔离电路、总线驱动电路等危险区域侧电路供电。
2. 总线信号隔离与传输：安全区域侧PROFIBUS-DP主站的通信信号通过总线接入隔离器，首先经过信号预处理电路，对信号进行滤波（去除高频干扰）与阻抗匹配；预处理后的信号送入光电隔离芯片，通过光耦合实现安全区域与危险区域的信号隔离传输，彻底切断电气连接；隔离后的信号传输至危险区域侧的总线驱动电路，经过信号放大与整形（再生）后，传输至危险区域的PROFIBUS-DP从站设备；反之，从站的反馈信号通过相同路径反向传输至主站，实现双向通信。
3. 信号再生与质量优化：针对长距离传输导致的信号衰减问题，内置的信号再生电路实时监测总线信号的幅值与相位，当信号幅值低于阈值时，自动对信号进行放大与整形，恢复信号的标准幅值与波形；通过总线终端电阻控制电路，根据拨码开关配置，在总线末端启用150Ω终端电阻，匹配总线特性阻抗，减少信号反射，优化通信质量；通信速率自适应电路实时检测总线通信速率，自动匹配接收与发送电路的速率参数，确保不同速率下的通信稳定性。
4. 故障诊断与保护执行：故障诊断电路实时采集总线电压、电流、通信频率等参数，与预设阈值进行对比；当检测到总线短路（电流≥110mA）时，立即启动限流保护，切断危险区域侧总线电源，同时发出故障报警；当检测到总线断路（电压≥14.4V且无电流）或信号衰减超标（幅值≤50%标准值）时，触发故障指示灯报警，并将故障状态通过隔离链路反馈至安全区域侧；主站可通过PROFIBUS-DP协议读取隔离器的故障状态寄存器，获取详细故障信息。
5. 双向通信交互：安全区域侧主站下发的控制指令（如读取从站数据、写入参数）经过隔离与再生后，传输至危险区域从站，从站执行指令后生成反馈数据（如传感器数据、设备状态）；反馈数据通过隔离器反向传输至主站，完成一次通信交互；整个通信过程中，隔离器采用透明传输模式，不修改通信协议与数据内容，确保主从站间的正常通信交互；通信速率自适应电路确保在主站切换通信速率时，隔离器能实时适配，避免通信中断。

四、常见故障及解决办法

1. 故障1：通信中断，主站无法与从站通信可能原因：总线接线错误（正负极接反）、总线短路或断路、终端电阻未启用（总线末端）、通信速率不匹配、隔离器故障。
2. 解决办法：① 对照接线手册检查总线正负极接线，重新连接纠正错误；② 用万用表测量总线线路通断，检查是否存在短路（电阻≤10Ω）或断路（电阻≥1kΩ），更换破损电缆；③ 若隔离器安装在总线末端，通过拨码开关启用150Ω终端电阻，非末端则关闭；④ 确认主站通信速率与隔离器自适应范围（9.6kbps~12Mbps）匹配，重新配置主站速率；⑤ 更换备用隔离器测试，若通信恢复则为原隔离器故障，需更换模块。
3. 故障2：故障指示灯常亮，报警持续可能原因：总线短路、总线电流过载、危险区域侧电源异常、从站设备故障、隔离器故障。
4. 解决办法：① 断开危险区域侧总线接线，测量总线电阻，若电阻≤10Ω则为短路，排查短路点并修复；② 断开部分从站设备，逐一测试，定位过载的从站设备，更换故障从站；③ 测量危险区域侧电源电压，确保在14.4V DC±5%范围内，电压异常则检查隔离器电源模块；④ 更换单个从站设备测试，若故障消失则为原从站故障，需维修或更换；⑤ 更换备用隔离器测试，若故障消失则为原隔离器故障，需更换模块。
5. 故障3：通信不稳定，数据丢包或误码可能原因：电磁干扰严重、总线电缆质量差、通信距离过长、隔离器安装位置不当、终端电阻配置错误。
6. 解决办法：① 检查隔离器安装位置与变频器、电机等强干扰源的距离，若过近则调整位置或为总线电缆加装屏蔽层，屏蔽层单端接地（接地电阻≤4Ω）；② 更换符合PROFIBUS-DP标准的总线电缆（阻抗100Ω±20%），避免使用普通电缆；③ 若通信距离超过对应速率的最大距离（如12Mbps时100m），增加隔离器级联或降低通信速率；④ 确保总线末端安装的隔离器启用终端电阻，中间节点关闭终端电阻；⑤ 用专用总线测试仪检测通信质量，定位信号衰减严重的路段并更换电缆。
7. 故障4：电源指示灯不亮，设备无法启动可能原因：电源接线错误（正负极接反）、电源电压过低或过高、电源保险丝烧毁、电源模块故障。
8. 解决办法：① 对照接线手册检查电源正负极接线，重新连接纠正错误；② 测量电源输入电压，确保在18V~30V DC范围内，电压异常则更换稳压电源；③ 打开设备外壳，检查电源保险丝（规格250V/0.5A），若烧毁则更换同规格保险丝；④ 若上述步骤无效，用万用表测量电源模块输出电压，若无输出则为电源模块故障，需更换隔离器。
9. 故障5：从站数量超限，部分从站无法通信可能原因：单隔离器连接从站数量超过31个、总线负载过大、通信速率过高、从站地址冲突。
10. 解决办法：① 减少单隔离器连接的从站数量，控制在31个以内，多余从站通过增加隔离器级联扩展；② 检查从站设备的总线负载，关闭不必要的从站通信功能，降低总线负载率（建议≤60%）；③ 降低通信速率，低速通信可支持更多从站同时通信；④ 检查所有从站的PROFIBUS-DP地址，确保无地址冲突，重新配置冲突的从站地址。
