一、产品概述

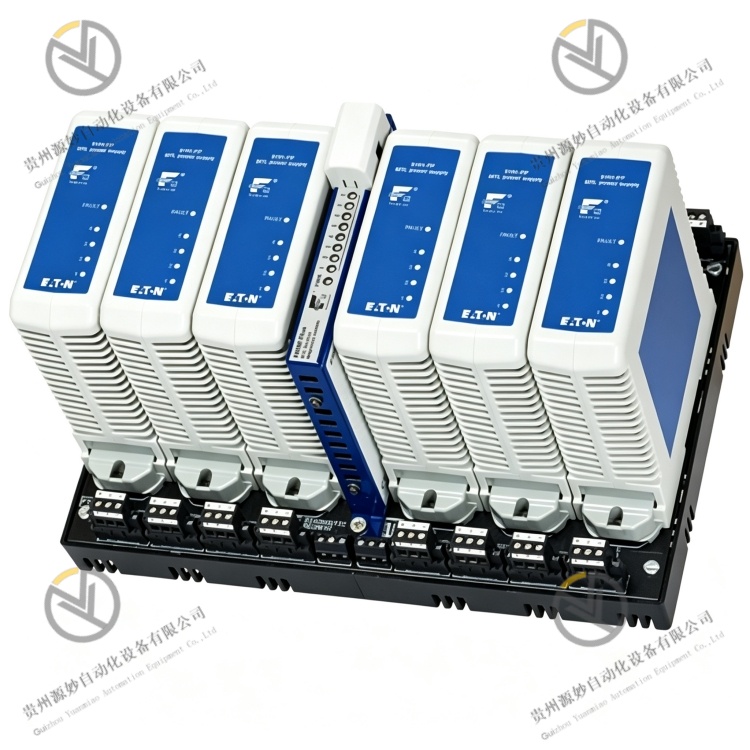

EATON 9122‑IS‑PS 是MTL 系列FISCO 本安型现场总线供电隔离器，专为 FOUNDATION Fieldbus H1、Profibus PA 防爆现场总线系统设计，属于化工、石化、油气等危险区域工控系统核心安全供电与信号隔离单元。型号后缀 PS 代表螺丝接线端子版本，适配工业标准接线规范，支持稳定总线供电、信号中继隔离、危险区域本安防爆，是防爆现场总线网络搭建、老旧系统升级、本安点位扩容的专用核心硬件。
为 Zone1 本安现场设备提供安全供电与信号隔离传输。相较于传统实体参数认证本安方案，FISCO 架构大幅简化系统设计与资料备案，无需繁琐电缆参数核算，支持更长总线线缆、更多挂载设备，彻底解决传统本安总线点位少、线缆短、扩容繁琐、备案复杂等行业痛点。模块集成高压电气隔离、过流限压安全保护、总线信号整形中继、故障自检指示功能，具备防爆等级高、供电稳定、信号无失真、抗干扰强、运维便捷、适配性广等核心优势。采用工业标准 DIN 导轨安装结构，适配工控机柜密闭安装，可耐受工业高低温、振动、电磁干扰、腐蚀性工况，支持 7×24 小时不间断防爆工况运行，广泛应用于石油化工、精细化工、油气储运、制药、煤化工等防爆工控场景的新建总线系统配套、传统本安系统升级、总线点位扩容、防爆网络稳定性优化等工程项目。
二、核心功能
1、FISCO 本安标准安全供电，大容量设备挂载：符合 FISCO 现场总线本安规范，最大输出电流 256mA，单模块可稳定驱动 16 路 15mA 标准本安现场总线设备，相较于传统本安方案设备挂载数量大幅提升。支持 IIB 气体组别防爆工况，从电气参数层面严格限制电压、电流、功率，杜绝危险区域电火花引爆风险，为防爆现场总线设备提供本质安全供电保障。
2、总线信号中继隔离与无损传输：集成专业现场总线信号中继与隔离电路，可将安全区/Zone2 总线信号隔离转发至 Zone1 本安危险区域，实现安全区与危险区电气完全隔离。同时对总线信号进行整形、降噪、修复畸变波形，解决长距离传输信号衰减、干扰失真问题，保障 31.25kbps 总线通讯速率稳定、数据传输无丢包、无错乱。
3、超长线缆适配，简化系统设计备案：依托 FISCO 标准化认证架构，无需逐段核算电缆电容、电感、电阻参数，仅使用合规工业现场总线电缆即可直接组网。IIB 工况下主干线缆最大支持 5km，分支线缆最长 60m，远超传统本安总线传输距离，大幅降低现场布线限制，简化系统设计、验收、备案流程，新增设备无需重新审核安全资料。
4、高低压电气全隔离，抗干扰防击穿：支持输入、输出、电源之间 250V AC 高电气隔离，彻底阻断现场地环路干扰、高压串扰、瞬时浪涌冲击，有效避免危险区异常电压、电流倒灌损坏上位机、总线卡件及控制系统。适配工业变频器、大功率动力设备耦合电磁干扰工况，保障总线网络长期稳定运行。
5、可配置终端电阻，适配灵活组网：设备上位机侧配备拨码可选终端电阻，本安侧内置固定终端电阻，可根据总线拓扑结构灵活配置终端匹配，消除信号反射、谐振干扰，适配点对点、多节点总线拓扑，兼容 FOUNDATION Fieldbus H1、Profibus PA 主流现场总线协议。
6、多状态 LED 可视化运维：搭载电源、系统故障、上位通讯、本安侧通讯四路独立指示灯，可实时直观反馈模块供电状态、总线通讯工况、设备故障异常。运维人员可快速定位供电故障、通讯中断、线路异常等问题，大幅简化防爆系统调试、巡检、故障排查难度，降低设备停机运维成本。
7、工业级稳固接线，适配严苛工况：PS 版本标配螺丝卡扣式接线端子，接线牢固、接触稳定、抗震动脱落，适配工业长期振动、温差波动工况，支持 0.14~2.5mm² 线缆接线，满足工业标准布线规范，适配各类防爆现场总线布线需求。
三、技术参数
参数项目 | 技术规格 |
|---|
产品型号 | 9122‑IS‑PS |
产品品牌 | EATON（伊顿）MTL 系列 |
产品类型 | FISCO 本安型现场总线供电隔离器（IIB 防爆） |
端子类型 | PS 螺丝接线端子 |
适配总线协议 | FOUNDATION Fieldbus H1、Profibus PA（31.25kbps） |
安装区域 | 安全区、Zone2 危险区 |
现场适配区域 | Zone1 本安防爆区域 |
输入供电电压 | 19.2~30V DC |
输出最低电压 | 13.1V（25℃环境） |
额定输出电流 | 最大 256mA，限流阈值＞280mA |
挂载设备能力 | 最大支持 16 台 15mA 本安现场总线设备 |
电气隔离强度 | 输入/输出/电源间 250V AC 电气隔离 |
总线线缆长度 | IIB 主干最长 5km，分支最长 60m |
终端电阻配置 | 上位侧拨码可选，本安侧固定内置 |
工作功耗 | 典型 4.1W，最大 6W（240mA 负载） |
工作温度 | -40℃ ~ +70℃（最优工况），-40℃ ~ +50℃（非最优工况） |
存储温度 | -40℃ ~ +85℃ |
环境湿度 | 5%~95%RH，无冷凝 |
防护等级 | IP20 |
抗环境等级 | 满足 ISA G3 腐蚀环境 10 年稳定运行标准 |
安装方式 | 标准 35mm DIN 导轨安装/面板固定安装 |
物理尺寸/重量 | 宽度 42mm，重量 360g |
核心优势 | FISCO 本安认证、大容量设备挂载、超长总线传输、高电气隔离抗干扰、免参数核算简化运维、多状态故障指示、工业加固耐腐、适配全主流防爆现场总线系统 |
四、工作原理
EATON 9122‑IS‑PS 采用直流稳压输入‑电气隔离‑FISCO 本安限压限流‑总线信号中继整形‑实时状态监测的闭环安全工作机制。模块接入 19.2~30V DC 工业直流供电后，首先通过前端防反接、熔断保护电路完成电源滤波与稳压，杜绝电源反接、瞬时过压对模块的损坏，保障供电输入端安全稳定。
稳压后的电能经过 250V AC 高压电气隔离单元，实现上位安全区与现场危险区的完全电气隔离，彻底阻断地电位差、高压串扰、电磁耦合干扰。随后通过 FISCO 本安专用电源调控电路，严格限制输出电压、电流、功率参数，将输出稳定在本安防爆安全范围内，从根源避免危险区域电气火花、高温过热风险，满足 Zone1 防爆工况安全要求。
在供电同时，模块同步完成现场总线信号的中继传输与整形修复。上位机下发的总线通讯信号经过隔离电路后，由核心信号处理单元过滤传输杂波、修复波形畸变、补偿长距离信号衰减，输出标准 31.25kbps 总线信号至本安侧现场总线网络，保障多节点设备通讯同步、数据交互精准无丢包。依托内置终端电阻匹配机制，可根据总线拓扑消除信号反射干扰，适配长距离、多节点组网场景。
模块全程实时监测供电状态、总线通讯状态、输出负载工况与故障异常，通过四路独立 LED 指示灯实时反馈运行状态。当出现通讯中断、负载异常、线路故障时，即时锁定异常状态、直观告警，且单路故障不会影响整体总线网络运行。整套工作流程兼顾防爆安全、供电稳定、通讯可靠，实现防爆现场总线系统长期安全、稳态、不间断运行。
五、系统架构兼容性
EATON 9122‑IS‑PS 是工业防爆现场总线系统标准化 FISCO 本安供电隔离核心设备，原生兼容 FOUNDATION Fieldbus H1、Profibus PA 两大主流工业现场总线体系，电气参数、通讯时序、总线协议、防爆标准完全匹配国际工控通用规范，可适配各大品牌 PLC、总线卡件、本安现场仪表的组网对接，无品牌适配壁垒。
模块采用通用 DIN 导轨安装结构，适配标准工业控制柜布局，可无缝融入新建防爆总线控制系统，也可直接替换老旧传统本安供电模块。相较于传统本安方案，该模块无需繁琐的电缆参数核算与系统备案更新，支持现场设备灵活增减，大幅降低系统改造、扩容的施工难度与合规成本。高电气隔离、强抗干扰的硬件设计，可完美适配化工、油气等强电磁干扰、腐蚀性严苛工况，兼容多品牌温度、压力、流量、液位等本安总线仪表，组网兼容性、系统拓展性极强。
同时模块支持多设备级联组网，可根据现场点位需求灵活扩展总线分支，适配中小型、大型防爆自动化控制系统架构，改造升级无需改动原有总线拓扑与控制逻辑，即装即用、零适配风险，全面提升防爆总线系统的稳定性、扩容性与合规性。
六、应用场景
EATON 9122‑IS‑PS 针对传统防爆总线本安方案设备挂载少、传输距离短、组网繁琐、备案复杂、抗干扰弱、运维难度大等行业痛点设计，凭借 FISCO 本安防爆认证、大容量设备挂载、超长线缆传输、高隔离抗干扰、可视化故障自检、简化系统运维的核心优势，专注于各类 IIB 气体组别防爆区域的现场总线组网、仪表供电与信号传输场景。
广泛应用于石油开采、油气储运、炼化化工、精细化工、煤化工、制药工程、危废处理、防爆暖通等工业防爆领域，核心适配 FOUNDATION Fieldbus、Profibus PA 总线自动化控制系统。主要承担防爆区域压力、温度、流量、液位、阀门定位器、开关状态等本安总线仪表的安全供电、信号隔离、通讯中继、网络稳定保障任务，适用于防爆总线系统新建组网、老旧本安系统升级改造、总线监测点位扩容、防爆工控网络抗干扰优化、系统合规备案简化等各类工程项目。可有效解决防爆现场总线设备挂载受限、信号衰减失真、干扰跳变、系统备案繁琐、故障排查困难等问题，全面提升防爆工控系统的运行安全性、通讯稳定性、运维便捷性与合规性，保障危险区域自动化生产线长期安全、精准、稳态不间断生产。
