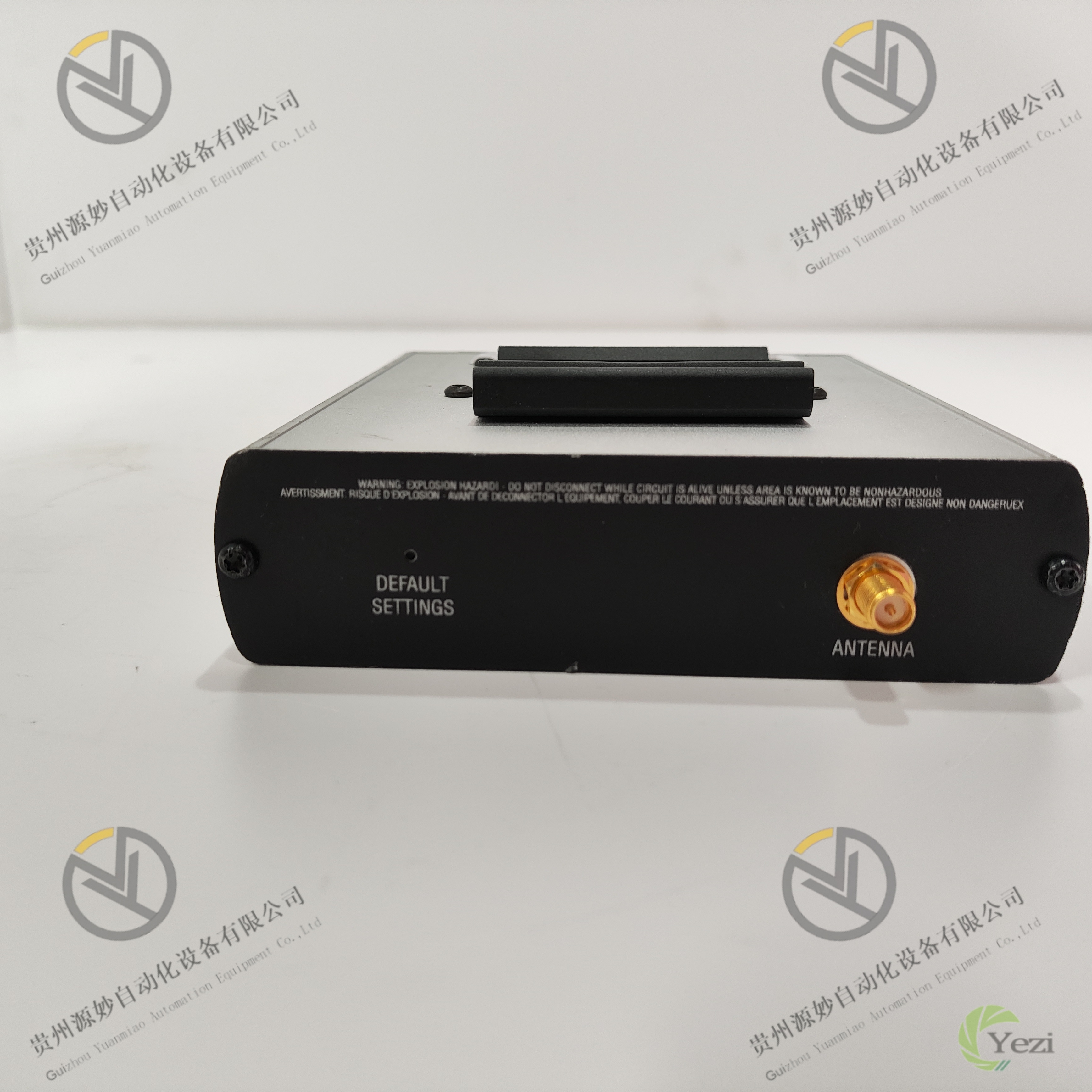

参数类别 | 具体规格 | 详细说明 |
|---|---|---|
无线通信参数 | 通信标准与频段 | 支持IEEE 802.11b/g/n；工作频段：2.4GHz ISM频段（2.400-2.4835GHz）；信道数量：13个（欧洲）、11个（北美）、14个（日本），支持自动信道选择 |
通信速率与距离 | 最高通信速率：300Mbps（802.11n模式）；室内通信距离：≤100m（无遮挡）；室外通信距离：≤500m（无遮挡，搭配高增益天线）；传输功率：17dBm（可调，范围5-17dBm） | |
抗干扰与安全性能 | 抗干扰技术：DSSS/OFDM调制方式、信道跳频技术、CRC数据校验；安全协议：WPA2-Enterprise、WPA2-PSK、WEP 64/128；数据加密：AES-128加密算法；支持MAC地址过滤 | |
工作模式 | 支持AP模式、客户端模式、WDS桥接模式、中继模式、Mesh模式；支持点对点、点对多点通信拓扑；支持快速漫游（漫游切换时间≤50ms） | |
有线接口参数 | 以太网接口 | 标配2个10/100/1000Mbps自适应以太网RJ45接口；支持Auto-MDI/MDI-X；支持IEEE 802.3af PoE供电（输入）；支持VLAN、QoS优先级设置 |
串口接口（可选） | 可选配1个RS232/RS485串口；通信速率：1200-115200bps；数据位：7/8位；停止位：1/2位；校验位：无/奇/偶校验；支持Modbus RTU/ASCII协议转换 | |
天线接口 | 2个SMAfemale天线接口（50Ω）；支持外接全向天线、定向天线；标配2dBi全向天线，可选配5dBi、9dBi高增益天线 | |
电源与功耗参数 | 供电规格 | 输入电压：10-30VDC；支持PoE供电（IEEE 802.3af，48VDC输入）；电源纹波：≤10%；反接保护：支持（≤30VDC） |
功耗指标 | 典型功耗：8W（正常工作，2.4GHz，17dBm功率）；待机功耗：≤2W；PoE功耗：≤15.4W（符合IEEE 802.3af标准） | |
环境与物理参数 | 环境参数 | 工作温度：-40℃-70℃；存储温度：-40℃-85℃；相对湿度：5%-95%（无凝露）；抗振动：5g（10-500Hz，三轴）；抗冲击：50g（峰值，11ms，三轴）；防护等级：IP67（本体） |
物理与安装参数 | 尺寸规格：120mm×80mm×50mm（长×宽×高）；安装方式：DIN导轨安装、壁挂式安装；重量：约350g；外壳材质：铝合金（防腐蚀处理）；指示灯：电源、无线信号强度、以太网连接、数据传输指示灯 | |
可靠性与管理参数 | 可靠性指标 | 平均无故障时间（MTBF）：≥500,000小时；支持链路检测与自动重连（重连时间≤1s）；具备看门狗功能（硬件+软件双重看门狗） |
管理方式 | 支持Web图形化界面管理（HTTP/HTTPS）；支持SNMPv3网络管理协议；支持Prosoft Configuration Builder（PCB）专用配置软件；支持远程固件升级；支持日志记录（可存储最近100条日志） |
故障现象 | 可能原因 | 解决办法 | 注意事项 |
|---|---|---|---|
无线连接失败，信号指示灯不亮 | 1. 天线未安装或安装松动；2. 工作模式配置错误（如客户端模式未指定AP SSID）；3. 无线密码或安全协议不匹配；4. 工作频段与信道冲突；5. 模块无线通信模块故障 | 1. 检查天线安装，确保SMA接口拧紧（扭矩≥0.5N·m）；2. 通过Web界面或PCB软件重新配置工作模式，客户端模式需准确输入AP的SSID；3. 核对无线密码与安全协议（确保均为WPA2-PSK或一致的企业级认证方式）；4. 手动切换工作信道（避开2.4GHz频段常用信道6、11），或开启自动信道选择；5. 通过PCB软件检测无线模块状态，更换故障模块 | 天线需选用Prosoft兼容型号，禁止混用非工业级天线；修改安全协议后需重启模块生效；自动信道选择仅在干扰较小场景使用，强干扰场景建议手动固定信道 |
通信速率低，数据传输延迟大 | 1. 无线信号强度弱（信号强度≤-75dBm）；2. 周围存在强电磁干扰（如变频器、电焊机）；3. 传输功率设置过低；4. 网络负载过高（连接客户端过多）；5. 以太网接口速率未协商一致 | 1. 更换高增益天线（如9dBi定向天线），调整天线角度，缩短通信距离；2. 将模块远离干扰源（距离≥3m），或采用金属屏蔽罩隔离干扰；3. 通过Web界面将传输功率调至最大（17dBm）；4. 减少连接的客户端数量（不超过32个），优化数据传输周期，减少非必要数据；5. 登录Web界面查看以太网接口速率，手动设置为1000Mbps全双工模式 | 高增益天线需注意信号覆盖方向，定向天线仅适用于点对点通信；传输功率提升后需注意符合当地无线电管理规范；网络负载优化需结合工业工艺需求，确保关键数据优先传输 |
频繁断连，链路不稳定 | 1. 电源电压波动过大（超出10-30VDC范围）；2. 无线链路存在遮挡（如墙体、金属设备）；3. 未开启自动重连功能；4. 固件版本过旧，存在兼容性问题；5. 模块散热不良（环境温度≥65℃） | 1. 配置稳压电源（输出12VDC/2A），确保电源纹波≤10%；2. 调整安装位置，避开遮挡物，或采用中继模式延长通信链路；3. 通过Web界面开启“自动重连”功能，设置重连间隔为1s；4. 下载最新固件版本，通过Web界面或PCB软件完成升级；5. 清理模块表面灰尘，确保安装位置通风良好，高温环境加装散热风扇 | 稳压电源需具备工业级可靠性，输出电流需≥模块最大功耗对应的电流；固件升级过程中禁止断电，避免模块损坏；中继模式会降低通信速率，需权衡距离与速率需求 |
以太网接口无法连接，指示灯不亮 | 1. 网线损坏或水晶头制作不规范；2. 未启用PoE供电且直流电源未接入；3. 以太网接口被禁用（Web界面配置）；4. 对接设备以太网端口故障；5. 模块以太网芯片故障 | 1. 更换工业级超五类网线，重新制作水晶头（遵循T568B标准）；2. 检查PoE供电设备输出（确保48VDC正常），或接入12VDC直流电源；3. 登录Web界面进入“以太网配置”，启用对应以太网端口；4. 将网线连接至其他正常设备，排查对接设备端口故障；5. 通过PCB软件检测以太网芯片状态，更换故障模块 | 网线需选用耐油、防腐蚀的工业级网线，避免在高温高湿环境使用普通网线；PoE供电时需确保模块支持IEEE 802.3af标准，禁止接入非标PoE设备；水晶头制作需使用专业工具，确保线序正确 |
Web管理界面无法访问 | 1. 模块IP地址与电脑IP地址不在同一网段；2. 防火墙或杀毒软件阻止访问；3. Web服务端口被修改且未记录；4. 模块网络参数配置错误（如子网掩码、网关）；5. Web服务异常（模块死机） | 1. 修改电脑IP地址，使其与模块默认IP（192.168.1.100）在同一网段（如192.168.1.101）；2. 临时关闭电脑防火墙与杀毒软件，或添加访问白名单；3. 通过PCB软件连接模块，读取当前Web服务端口；4. 核对模块子网掩码与网关配置，确保与网络拓扑一致；5. 断电重启模块，恢复Web服务正常运行 | 修改模块IP地址后需记录新地址，避免后续无法访问；关闭防火墙后需注意网络安全，配置完成后及时恢复；PCB软件需安装对应版本，确保与模块固件兼容 |
