参数类别 | 具体规格 | 详细说明 |
|---|---|---|
核心处理与协议参数 | 处理器与存储 | 处理器：32位ARM Cortex-A9双核处理器，主频1GHz；内存：1GB DDR3；存储：8GB eMMC（可扩展至32GB）；支持数据本地缓存（缓存容量≤2GB，掉电不丢失） |
支持协议类型 | 以太网协议：Modbus TCP、EtherNet/IP、PROFINET RT、OPC UA、MQTT；串口协议：Modbus RTU/ASCII、DF1、ASCII/RTU；无线协议（可选）：NB-IoT、4G LTE（需选配模块）；支持协议双向转换，可同时运行4种协议 | |
数据处理性能 | 最大数据吞吐率：100Mbps；协议转换延迟：≤10ms（单条数据）；支持最大数据点：2048个；数据刷新周期：10ms-10s可配置；支持数据过滤、聚合、标度转换等预处理功能 | |
通信接口参数 | 以太网接口 | 标配2个10/100/1000Mbps自适应以太网RJ45接口；支持Auto-MDI/MDI-X；支持VLAN、QoS、端口映射；支持IEEE 802.3af PoE供电（输入） |
串口接口 | 标配2个RS232/RS485可切换串口；通信速率：1200-115200bps；数据位：7/8位；停止位：1/2位；校验位：无/奇/偶校验；支持光电隔离（隔离电压2500Vrms） | |
扩展接口 | 1个Mini PCIe扩展插槽（用于安装NB-IoT/4G LTE无线模块）；1个USB 2.0接口（用于配置、固件升级及数据备份）；1个SD卡插槽（最大支持32GB SDHC卡） | |
电源与功耗参数 | 供电规格 | 输入电压：10-30VDC；支持PoE供电（IEEE 802.3af，48VDC输入）；电源纹波：≤10%；反接保护：支持（≤30VDC）；过流保护：支持（额定电流2A） |
功耗指标 | 典型功耗：12W（正常工作，无扩展模块）；待机功耗：≤3W；带4G模块时最大功耗：18W；PoE功耗：≤15.4W（符合IEEE 802.3af标准） | |
环境与物理参数 | 环境参数 | 工作温度：-40℃-70℃；存储温度：-40℃-85℃；相对湿度：5%-95%（无凝露）；抗振动：5g（10-500Hz，三轴）；抗冲击：50g（峰值，11ms，三轴）；防护等级：IP30（本体）、IP67（带定制防护外壳） |

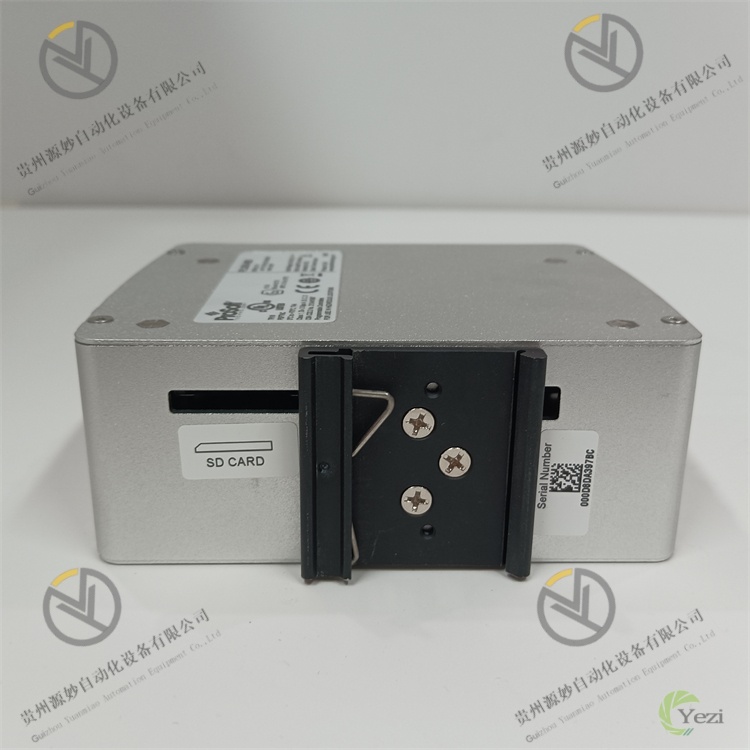

物理与安装参数 | 尺寸规格：140mm×100mm×60mm（长×宽×高）；安装方式：DIN导轨安装、壁挂式安装；重量：约450g；外壳材质：铝合金（防腐蚀处理）；指示灯：电源、以太网连接、数据传输、串口通信、无线信号（可选）指示灯 | |
可靠性与管理参数 | 可靠性指标 | 平均无故障时间（MTBF）：≥600,000小时；支持链路检测与自动重连（重连时间≤1s）；具备硬件+软件双重看门狗功能；支持故障自动恢复（重启时间≤3s） |
管理方式 | 支持Web图形化界面管理（HTTP/HTTPS）；支持ProSoft Configuration Builder（PCB）专用配置软件；支持SNMPv3网络管理协议；支持远程固件升级（通过以太网或USB）；支持日志记录（可存储最近500条日志，含时间戳） |
故障现象 | 可能原因 | 解决办法 | 注意事项 |
|---|---|---|---|
协议转换失败，数据无法传输 | 1. 协议参数配置错误（如IP地址、端口号、从站地址不匹配）；2. 数据点映射地址错误（寄存器地址超出设备范围）；3. 底层设备未正常通信（如PLC未运行、传感器掉线）；4. 网关与设备间链路中断；5. 协议模块故障 | 1. 通过PCB软件核对协议配置参数，确保与对接设备一致，修改后重启网关；2. 检查数据点映射表，确认寄存器地址、数据类型与设备手册一致；3. 检查底层设备电源与运行状态，重启故障设备；4. 用网线测试仪检测以太网链路，或用串口调试助手测试串口通信；5. 通过Web界面诊断协议模块状态，必要时升级固件或更换网关 | 修改协议参数后必须重启网关生效；数据点映射前需仔细核对设备寄存器地址表，避免地址越界；串口通信时需确保双方波特率、数据位等参数一致 |
数据传输延迟大，刷新不及时 | 1. 数据刷新周期设置过长；2. 同时运行的协议数量过多（超过4种）；3. 网络负载过高（并发数据点超过2048个）；4. 网关与上位系统间网络带宽不足；5. 数据预处理功能开启过多（如大量标度转换） | 1. 登录Web界面缩短数据刷新周期（根据需求设置为10ms-1s）；2. 关闭非必要的协议，保留核心协议组合；3. 减少并发数据点数量，仅传输关键数据；4. 检查网络带宽，升级网络设备或优化数据传输策略（如分组传输）；5. 关闭部分非必要的数据预处理功能，或在上位系统完成数据处理 | 刷新周期不宜过短，避免增加网关与网络负载；减少数据点时需确保不影响核心监控需求；优化网络时需优先保障控制类数据传输带宽 |
网关频繁重启或死机 | 1. 电源电压波动过大（超出10-30VDC范围）；2. 环境温度过高（超过70℃）或散热不良；3. 固件版本过旧，存在兼容性漏洞；4. 配置错误导致程序异常（如循环数据映射）；5. 硬件故障（如内存、存储损坏） | 1. 配置工业级稳压电源（输出12VDC/2A），确保电源纹波≤10%；2. 清理网关表面灰尘，确保安装位置通风良好，高温环境加装散热风扇；3. 下载最新固件版本，通过Web界面或USB完成升级；4. 恢复出厂设置后重新配置，检查数据映射是否存在循环逻辑；5. 通过PCB软件进行硬件诊断，确认故障后更换网关 | 固件升级过程中禁止断电，避免网关损坏；恢复出厂设置前需备份配置文件；更换网关时需选用同型号产品，确保协议兼容性 |
云平台无法接收数据 | 1. MQTT/OPC UA协议参数配置错误（如服务器地址、客户端ID、密钥错误）；2. 无线模块未正常工作（如NB-IoT/4G信号弱）；3. 云平台服务器故障或账号权限不足；4. 防火墙或网络策略阻止数据上传；5. 网关与云平台间网络中断 | 1. 核对云平台提供的协议参数，重新配置网关并重启；2. 检查无线模块指示灯，更换高增益天线或调整安装位置，确保信号强度≥-85dBm；3. 联系云平台服务商确认服务器状态，检查账号权限；4. 配置防火墙白名单，开放网关与云平台的通信端口；5. 测试网关与云平台服务器的网络连通性（如ping命令） | MQTT协议的客户端ID需唯一，避免与其他设备冲突；无线模块需选用Prosoft兼容型号，禁止混用非标模块；开放防火墙端口时需限定通信对象，保障网络安全 |
Web管理界面无法访问 | 1. 网关IP地址与电脑IP地址不在同一网段；2. 以太网接口故障或网线损坏；3. Web服务端口被修改且未记录；4. 防火墙或杀毒软件阻止访问；5. 网关Web服务异常 | 1. 修改电脑IP地址，使其与网关默认IP（192.168.1.200）在同一网段；2. 更换网线，用网络测试仪检测接口连通性；3. 通过PCB软件连接网关，读取当前Web服务端口；4. 临时关闭防火墙与杀毒软件，或添加网关IP至白名单；5. 断电重启网关，恢复Web服务正常运行 | 修改网关IP后需记录新地址，避免后续无法访问；关闭防火墙后需注意网络安全，配置完成后及时恢复；PCB软件需与网关固件版本匹配，避免通信失败 |
