一、产品整体概述

二、分模块硬件功能

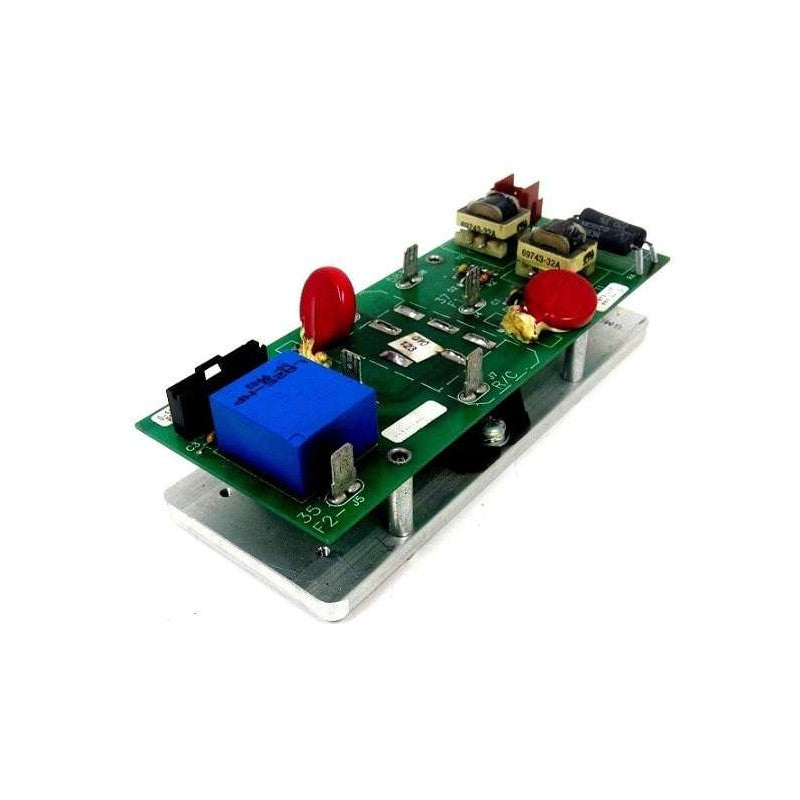

（一）707973-10T 励磁调节控制板

1. 给定采集与 PID 闭环运算单元
   接收驱动器主板下发的励磁电流设定值，采集励磁回路实际反馈电流，内置模拟 PID 算法动态输出调压控制信号，精准稳定励磁输出电流，抑制电网波动、负载扰动带来的磁场漂移，实现恒励磁 / 弱磁调速两种模式自动切换。板载精密电位器，可现场微调励磁基准零点与输出上限参数。
2. 驱动脉冲与功率耦合单元
   搭载双隔离脉冲变压器、压敏吸收回路，将弱电控制信号放大后驱动后级 058719-32 功率板晶闸管整流回路，内置 RC 阻容吸收网络，吸收开关尖峰电压，防止晶闸管过压击穿损坏功率板。
3. 故障检测与联锁上报单元
   实时监测励磁过流、欠流、回路开路、功率板无输出故障，故障后锁存报警信号并上传至驱动主控单元，触发驱动器停机保护，同时锁定输出避免强电倒灌损毁前级主板。
4. 结构与接口单元
   PCB 板通过铜柱固定于金属安装底板，配置 5 组插拔式快接端子 + 立式多针对接插座，直接插接 058719-32 板卡排线，无需单独布线；全板三防涂层加固，适配控制柜多粉尘、振动工况。

（二）058719-32 励磁功率供电板

1. 大功率整流励磁输出单元
   额定15A 连续输出电流，接入三相 / 单相工频交流输入，经由晶闸管可控整流变换为可调直流励磁电压，直接接入直流电机励磁绕组；通过改变导通角调节输出电压，配合前级控制板完成磁场强度无级调节，是整套励磁系统功率执行核心。
2. 硬件限流与熔断防护单元
   板载主回路限流熔断器、瞬态抑制元器件，励磁绕组短路、匝间击穿时快速熔断切断功率回路，隔离故障范围，防止冲击电流烧毁驱动器主功率桥与前端控制板。
3. 状态指示与硬件防护单元
   面板两颗红色故障指示灯，直观显示电源就绪、过流故障状态；背板加装加固金属背板，提升抗振与散热能力，功率器件预留散热安装位，长期满载运行温升可控。
4. 总线交互单元
   接收 707973-10T 下发的移相触发信号，同步执行整流导通逻辑，无独立组态程序，完全受控于配套调节板卡。

三、成套技术参数

1. 707973-10T 控制板参数

2. 058719-32 功率板参数

3. 环境与安规通用参数

• 工作温度：-20℃ ~ +65℃
• 储运温度：-40℃ ~ +85℃
• 相对湿度：5%~95% RH，无凝露、无腐蚀性气体

四、成套产品优势

1. 软硬件成套绑定设计，两块板卡协议、触发时序、功率参数完全匹配，单块单独替换极易出现触发不同步、过流炸板、励磁不稳问题，成套备件可直接原位替换无需参数改写。
2. 弱磁调速精准可控，闭环励磁调节适配直流电机宽转速区间运行，低速恒转矩、高速弱磁升速，适配轧钢、收卷、卷扬等需要大范围调速的工艺场景。
3. 多级分层故障防护：控制板软件联锁 + 功率板硬件熔断双重保护，电机励磁侧短路、断线时分级闭锁输出，避免驱动器主功率模块大面积损毁，降低设备大修成本。
4. 存量系统兼容极强，FlexPak3000 作为上一代主流直流传动系统，大量服役于老旧产线，该套板卡为该系列唯一标准励磁配套组件，无通用替代型号。
5. 插拔式端子架构，现场拆装无需焊接接线，停机检修更换时长短，最大限度压缩产线非计划停机时间。

五、应用场景

1. 冶金行业：冷热轧钢生产线、板材收放卷直流传动驱动器，控制主轧辊、卷取机直流电机励磁调速。
2. 造纸工业：纸机分部传动、复卷机直流驱动系统，依靠励磁调节实现张力恒定控制。
3. 起重与矿山设备：矿井卷扬机、桥式起重机直流调速系统，依靠励磁回路实现重载启动与限速保护。
4. 电厂辅机系统：锅炉给煤机、输煤皮带直流驱动装置，作为驱动调速核心备件。
5. 老旧产线技改维保：原有励磁板卡老化、炸机、调速抖动故障时，整套替换恢复驱动器全部励磁控制功能。
