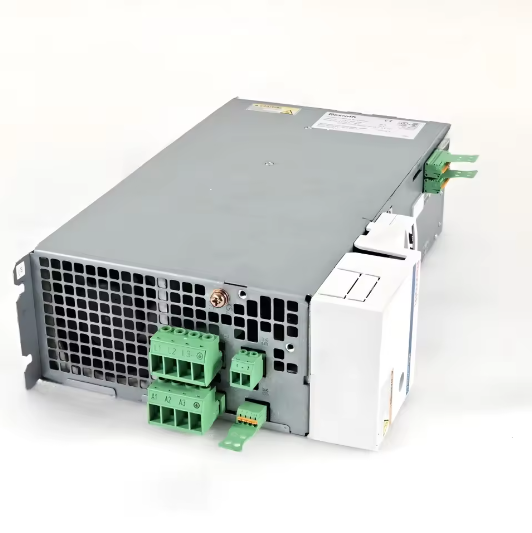

完整型号：HCS03.1E-W0210-A-05-NNBV
原厂物料编码：R911308415
品牌：Bosch Rexroth（博世力士乐）
产品系列：IndraDrive C HCS03 紧凑型单轴伺服驱动功率模块
产品类型：回馈型伺服逆变器，支持共直流母线组网，用于大功率伺服电机高精度位置、速度、转矩闭环控制
型号代码释义
- HCS03.1E：第三代紧凑型伺服驱动硬件平台，E 型带内置制动斩波器、母线取电
- W0210：峰值输出电流 210A 规格
- A-05：电压代码，适配三相 400～500V 工业电网
- NNBV：内置制动斩波器、直流母线取 24V 控制电源、内置温控散热风机
核心定位
本驱动器属于大功率单轴伺服驱动单元，具备电网能量回馈功能，可将电机制动再生能量回馈电网，大幅降低能耗与发热；支持共直流母线多驱动并联架构，适配大功率液压伺服、机床主轴、冶金辊压、重型包装、物料搬运等高动态负载工况。搭载高性能电流环、速度环、位置环三环控制算法，支持多种编码器反馈、主流工业现场总线，可实现高精度、高过载、高响应伺服控制，广泛用于重型自动化设备大功率伺服系统配套、老旧驱动备件替换、多轴共母线节能驱动改造项目。
硬件架构
1. 主功率整流逆变与能量回馈单元
采用 IGBT 大功率三相整流 + 逆变拓扑，支持四象限运行，电机制动产生的再生电能可直接回馈至三相电网，无需大容量外置制动电阻。内置高精度电流采样回路，实时检测三相输出电流，实现过流、短路硬件快速限流保护；支持多台驱动器直流母线并联，共用进线整流电源，平衡各轴制动能量，提升系统能效。额定持续输出电流 146A，峰值 210A，支持 1.5 倍短时过载，满足启停频繁、冲击负载工况需求。
2. 母线自取电控制电源单元
控制回路 24V 直流电源直接从直流母线取电，无需单独外接控制电源，简化现场布线。内置隔离稳压、浪涌、反接、ESD 多重防护，母线电压波动范围内可稳定为主控板、编码器接口、I/O 端子、通信板卡供电，避免外部控制电源故障导致驱动失控。
3. 内置制动斩波器与温控散热单元
硬件集成制动功率斩波回路，当电网回馈受限、母线电压过高时，自动接入内置制动回路消耗多余能量，双重保障母线电压稳定。搭载内置轴流风机强制风冷，风机随模块温度智能调速，高温时提升转速强化散热，低温降低转速降噪节能；内部独立风道设计，防止粉尘堆积导致功率器件过热老化。
4. 多类型编码器与安全信号采集单元
支持旋转变压器、正余弦编码器、EnDat、Hiperface、TTL/SSI 等主流编码器信号接入，可实现高精度位置反馈、电机磁极检测。集成安全转矩关闭 STO 安全回路、多路数字量输入输出、模拟量给定端子，可接入急停、限位、使能、故障报警、转矩 / 速度模拟给定信号，满足设备安全联锁与多种控制模式需求。
5. 多总线通信与主控运算单元
标配插槽式通信板卡扩展，支持 PROFIBUS、PROFINET、EtherCAT、SERCOS III 等工业实时总线，可接入 PLC 上位控制系统。32 位高性能运动控制处理器，三环控制周期最短 62.5μs，支持电子齿轮、电子凸轮、位置跟随、张力控制、主从同步等高级运动工艺功能，可独立完成复杂运动逻辑运算，降低上位控制器运算负荷。
安装规格
- 主回路输入：三相 AC 400～500V（-15%～+10%），50/60Hz
- 直流母线电压：560～700VDC
- 持续输出电流：146A；峰值输出电流：210A
- 标准适配电机功率：无进线电抗器 68kW，搭配进线电抗器最高 124kW
- 开关频率：4kHz/8kHz/12kHz/16kHz 可软件设置
- 最高输出频率：1600Hz，适配高速主轴伺服电机
- 控制供电：DC24V 由直流母线内置取电
- 运行模式：四象限回馈运行，内置制动斩波器后备能耗制动
- 安装方式：标准控制柜立式安装
- 外形尺寸：宽 350mm× 高 406.5mm× 深 313.5mm
- 整机净重：39kg
- 防护等级：IP20（仅可安装于室内密闭通风控制柜）
- 运行环境温度：0℃～+45℃；海拔≤1000m，高于 1000m 需降容使用
- 存储运输温度：-20℃～+60℃
- 相对湿度：5%～95% RH，无凝露、无腐蚀性气体、导电粉尘
- 抗振动等级：符合 IEC 60068-2-6 工业设备抗振标准
- 电磁兼容：满足 IEC 61000 系列工业 EMC 抗干扰标准
配套系统与硬件
配套硬件
力士乐同步 / 异步大功率伺服电机、进线电源电抗器、直流母线汇流铜排、安全急停继电器、编码器屏蔽电缆、动力屏蔽电缆、STO 安全接线端子、PLC 总线通信模块、控制柜冗余电源。
调试软件
IndraWorks Engineering，用于驱动参数配置、电机辨识、三环参数整定、总线组态、运动程序编写、故障诊断、固件升级、示波器波形抓取分析。
上位对接系统
西门子、罗克韦尔、倍福等主流 PLC 控制系统、上位触摸屏、运动控制主机，实现伺服轴远程启停、位置速度给定、故障状态读取、运动参数在线修改。
典型应用行业
重型数控机床主轴驱动、冶金轧辊伺服控制系统、大型包装成型设备、港口物料搬运起重伺服、液压伺服电液改造、橡胶挤出生产线、大型锻压冲压自动化设备、多轴共母线节能驱动技改项目。
产品特性
- 四象限电网能量回馈，节能降耗可将电机减速、制动产生的再生能量直接回馈工业电网，相比能耗制动方案可大幅降低系统发热，减少散热配套设施投入，多轴共母线工况下能量可在轴间相互流转，显著降低设备整机耗电量。
- 超大电流高过载能力，适配重型冲击负载146A 持续输出、210A 峰值电流，1.5 倍短时过载特性，频繁正反转、重载启停、冲击负载工况下运行稳定，不会出现过流频繁报警停机，保障重型设备连续可靠运行。
- 母线内置 24V 控制电源，简化现场布线无需单独铺设控制回路供电电缆，从直流母线取电保证驱动与主回路同步上电，避免上电时序错误引发的驱动误报警、失控故障，降低接线工作量与线路故障点。
- 内置制动斩波器双重能量保护正常工况优先采用电网回馈，电网瞬时异常、母线电压骤升时，自动切换内置制动回路消耗多余能量，防止过压损坏功率器件，兼顾节能与设备运行安全性。
- 多编码器 + 多总线灵活拓展，兼容性强兼容几乎所有工业主流伺服编码器类型，可灵活选配实时工业总线板卡，无缝对接各品牌主流 PLC，支持位置、速度、转矩三种基础控制模式及各类高级运动控制工艺。
- 智能温控强制风冷，长期高负载稳定运行内置调速散热风机，根据模块 IGBT 温度动态调节风量，高温强化散热、低温静音运行，有效延缓功率器件老化，适合设备 7×24 小时不间断连续生产工况。
二、技术规格
2.1 电气性能参数
- 型号：HCS03.1E-W0210-A-05-NNBV，物料号：R911308415
- 主电源：3×AC 400～500V，允许波动 - 15%～+10%，50/60Hz
- 直流母线电压：560～700VDC
- 额定持续输出电流：146A；峰值输出电流：210A
- 适配功率：无电抗器连续 47kW / 峰值 68kW；带电抗器连续 85kW / 峰值 124kW
- PWM 开关频率：4/8/12/16kHz 可参数设置
- 最大输出频率：1600Hz
- 控制电源：DC24V 取自直流母线
- 运行方式：四象限电网回馈运行，内置制动斩波器
- 反馈类型：EnDat、Hiperface、旋变、SSI、正余弦、TTL 编码器
- 总线协议：EtherCAT、PROFINET、PROFIBUS、SERCOS III（选配板卡）
- 安全功能：STO 安全转矩关闭、硬件过流、过压、欠压、过热、编码器断线、接地短路保护
- 核心功能：伺服三环闭环控制、四象限能量回馈、共直流母线并联、电子凸轮 / 电子齿轮、张力控制、故障自诊断、运动程序离线运行
2.2 机械与防护参数
- 安装方式：控制柜立式固定安装
- 外形尺寸：350mm×406.5mm×313.5mm
- 整机重量：39kg
- 散热方式：内置温控调速风机强制风冷
- 防护等级：IP20
- 接口配置：动力接线端子、编码器接口、数字 / 模拟 I/O 端子、STO 安全端子、总线扩展插槽、状态 LED 指示灯
2.3 环境与认证参数
- 工作温度：0℃～+45℃（海拔≤1000m，超海拔每升高 100m 降容 1%）
- 储运温度：-20℃～+60℃
- 湿度：5%～95% RH，无凝露、无腐蚀气体、导电粉尘
- 振动标准：IEC 60068-2-6
- 四象限能量回馈运行电机正反转、升降速、制动过程中产生的再生电能可直接回馈厂区交流电网，多驱动器共母线布局时可实现轴间能量互馈，极大降低制动能耗与柜体温升，减少制动电阻维护成本。
- 高精度三环伺服闭环控制电流环最小周期 62.5μs，速度环、位置环动态响应优异，可抑制负载扰动、共振抖动，实现微米级定位精度，满足机床、精密成型、张力控制等高动态、高精度工艺要求。
- 多重安全保护与 STO 安全功能集成硬件级过流、过压、欠压、过热、输出接地、编码器断线、电机堵转保护；标配 STO 安全转矩关闭功能，可接入设备安全急停回路，切断驱动功率输出，符合机械安全规范。
- 丰富运动工艺功能库内置电子齿轮、电子凸轮、位置同步、飞剪、张力闭环、多点位定位等功能块，可脱离上位 PLC 独立执行复杂运动程序，简化设备控制架构，提升运动控制实时性。
- 多类型编码器兼容与参数自动辨识支持多种主流绝对值、增量式编码器接入，可一键执行电机参数辨识、编码器零点校正、系统共振抑制自动优化，大幅缩短设备现场调试周期。
- 故障全维度记录与诊断分析实时记录故障代码、故障发生时刻、故障时母线电压、输出电流、模块温度、编码器状态等数据，支持软件波形示波器抓取故障瞬间运行曲线，便于故障溯源与设备优化调试。
三相 400～500V 交流市电接入驱动主回路，经 IGBT 整流单元转换为稳定直流母线电压，一路为逆变功率回路供电，另一路经隔离稳压电路生成 DC24V 控制电源，为主控板、编码器、I/O 接口供电。
上位 PLC 通过工业总线下发位置、速度或转矩给定指令，主控单元结合编码器实时反馈的电机位置信号，经电流环、速度环、位置环三环算法运算后输出 PWM 调制信号，控制 IGBT 逆变单元输出可调幅值、频率的三相交流电驱动伺服电机运转。
电机处于制动、发电工况时，机械能转化为电能反向输送至直流母线，当母线电压升高至回馈阈值，整流单元反向导通将电能回馈至电网；若电网回馈受限、母线电压持续升高，内置制动斩波器自动投入，通过制动功率电阻消耗多余能量，抑制过压故障。
运行过程中驱动实时采集输出电流、模块温度、母线电压、编码器信号、安全回路状态，一旦参数超出安全阈值，立即封锁 PWM 输出、切断电机动力，并锁存故障代码、触发就地与远程故障报警，防止电机失控、功率器件烧毁。多台同型号驱动器可通过直流母线铜排并联组网，实现能量互通、系统节能运行。
- 大型数控龙门、落地镗、重型车床等机床主轴与进给轴大功率伺服驱动，实现高速高精切削加工控制。
- 冶金酸洗、轧机、箔材生产线张力伺服控制系统，多轴同步、恒张力收放卷工艺稳定控制。
- 大型吹塑、注塑、冲压成型设备伺服驱动，重载高频启停工况下稳定转矩输出。
- 港口、矿山重型物料搬运、起重升降伺服系统，四象限运行抑制重物下放势能冲击。
- 传统液压设备电液伺服节能改造，替换液压驱动实现高精度、低能耗伺服控制。
- 自动化生产线多轴共直流母线节能驱动改造，利用能量回馈降低整机能耗，老旧大功率伺服驱动故障备件替换。
