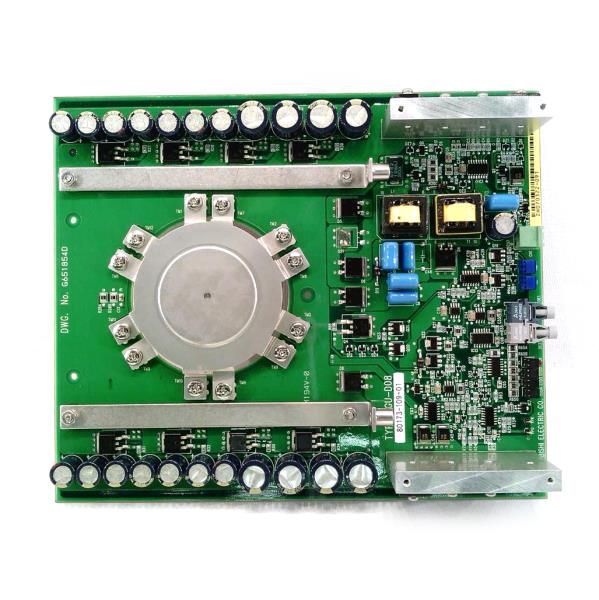

Allen-Bradley 81001-451-82-R

一、基础信息

产品定位

硬件架构

1. SGCT 门极驱动单元：内置两路独立隔离驱动回路，为配对式 1500A SGCT 提供稳定门极开通、关断驱动电压，集成门极电阻、RC 缓冲吸收电路，抑制开关尖峰电压，降低 EMI 电磁辐射。
2. 电流与温度采样单元：搭载高精度霍尔电流采样芯片、NTC 温度采集电路，实时监测 SGCT 工作电流、基板温升，采样信号经滤波、模数转换后上传至变频器主控，用于过载保护、过热联锁、负载闭环计算。
3. 故障检测与封锁单元：实时监测门极驱动异常、器件短路、母线过压、驱动电源欠压、散热器超温故障，一旦触发异常，微控制器瞬间封锁两路 SGCT 驱动脉冲，同时锁存故障代码，通过背板总线上传故障点位信息。
4. 背板通信与供电单元：通过高密度金手指背板连接器获取 24VDC 控制电源，同时完成与变频器主控的故障信号、采样数据交互，支持硬件 ID 识别，上电自动匹配功率单元组态参数。
5. 功率散热安装单元：板卡中央预留大功率 SGCT 压紧安装基座，可将两只配对 SGCT 紧密压装于水冷 / 风冷散热器表面，保障大功率工况下热量快速传导，避免器件热失衡。

安装规格

• 控制供电电压：DC 24V（允许波动范围 21.6V~26.4V）
• 主回路额定电流：单路 SGCT 额定 1500A，双路并联匹配设计
• 安装方式：变频器功率单元内部机架固定式螺栓锁紧安装，SGCT 垂直压装于散热器接触面
• 整机外形尺寸：425mm（长）×280mm（宽）×65mm（厚）
• 整机净重：2.75kg
• 防护等级：IP20，必须安装于密闭防尘、除湿高压变频柜体内部
• 配套设备：PowerFlex 7000 中压变频器主控板、水冷 / 风冷散热器、高压母线铜排、屏蔽信号背板电缆
• 调试工具：罗克韦尔 DriveExplorer 调试软件、绝缘耐压测试仪、高精度万用表、扭矩扳手、防静电手环

配套系统

配套硬件

调试工具

上位对接系统

典型应用行业

产品特性

1. 原厂双器件精准配对设计：两只 1500A SGCT 经过动态参数一致性筛选，并联运行电流不均衡度≤3%，大幅降低大功率并联工况下器件热失衡、局部过流烧毁风险，适配兆瓦级大功率负载连续运行场景。
2. 集成多重硬件安全保护：集成门极欠压、SGCT 短路、母线过压、散热器超温、过流五大保护回路，故障响应时间≤2μs，可在功率器件击穿前快速封锁驱动脉冲，避免高压短路引发柜体电弧爆炸。
3. 强电磁兼容工业级设计：板卡强弱电分区布局，驱动回路、采样回路、通信回路独立屏蔽滤波，符合 IEC 61000 工业 EMC 标准，可在高压变频器强谐波、高频电磁干扰环境下稳定运行。
4. 高精度状态监测能力：电流采样精度 ±0.75% FS，温度采集分辨率 0.5℃，可精准捕捉轻微过载、散热器积灰散热不良等隐性故障，提前预判功率器件老化失效风险。
5. 标准化硬件兼容互换：同型号驱动板可在同电压等级、同功率规格 PowerFlex 7000 功率单元内直接替换，更换后仅需核对硬件 ID、做绝缘耐压测试即可投入运行，缩短机组检修停机时长。
6. 宽温高可靠工业选型：板卡元器件选用工业宽温级物料，支持高低温、高粉尘、高振动工况长期稳定运行，平均无故障工作时间（MTBF）≥120000 小时。

二、技术规格

1. 电气性能参数

• 配套 SGCT 额定电流：1500A（单管），双路原厂匹配成套配置
• 适配主回路电压等级：2400V~6600V 中压交流系统
• 控制回路供电：DC 24V ±10%，典型功耗 420mA
• 门极驱动输出电压：+15V 开通、-15V 关断
• 电流采样精度：±0.75% 满量程
• 温度采集范围：-40℃ ~ +155℃
• 故障响应封锁时间：≤2μs
• 背板通信方式：并行隔离数字信号总线
• 板卡绝缘耐压：控制回路与高压功率回路绝缘耐压 3000VAC
• 最大开关工作频率：600Hz

2. 机械参数

• 安装方式：功率单元机架螺栓固定，SGCT 扭矩压装安装
• 外形尺寸：425mm (L)×280mm (W)×65mm (T)
• 整机净重：2.75kg
• 连接器类型：高密度镀金背板金手指、温度采样端子、驱动电源端子

3. 环境耐受参数

• 正常工作环境温度：0℃ ~ +55℃
• 存储运输温度：-40℃ ~ +85℃
• 工作环境湿度：5%~95% RH，无凝露、无腐蚀性气体、无导电粉尘
• 抗振动标准：IEC 60068-2-6，耐受工业传动设备常规振动工况

三、核心功能

1. 高压大功率整流逆变驱动控制：接收变频器主控下发的 PWM 脉冲指令，经过隔离、功率放大后驱动两路配对 SGCT 同步开通关断，完成高压交流电整流、直流电逆变变换，输出可调频调压高压电能驱动大功率中压电机平稳调速。
2. 双路 SGCT 均流运行管控：依托原厂器件参数配对优势，配合板卡内置均流缓冲电路，抑制并联器件环流，均衡两路器件负载损耗，避免单管过热老化，提升功率单元长期连续运行可靠性。
3. 功率回路全维度状态监测：实时采集两路 SGCT 工作电流、基板温度、驱动电源电压、直流母线电压，将模拟量信号转换为数字信号上传主控，为过载、过热、过压联锁保护提供精准数据依据。
4. 极速故障保护与脉冲封锁：检测到 SGCT 短路、门极驱动异常、散热器超温、控制电源欠压等故障时，微控制器立即封锁两路门极驱动脉冲，同时锁存故障类型、故障通道代码，上传至上位监控系统触发声光报警与机组联锁停机。
5. 硬件身份识别与功率单元组态匹配：上电后板卡自动读取内置硬件 ID，变频器主控自动匹配对应功率单元参数，无需手动配置通道地址，简化现场检修、备件替换后的调试流程。
6. 功率单元安全联锁保护支撑：配合变频器系统保护逻辑，实现电机过载、堵转、电网电压扰动等工况下的功率回路安全闭锁，防止高压短路、电弧、功率器件爆炸等重大设备安全事故。

四、工作原理

五、应用场景

1. 火力发电厂 PowerFlex 7000 中压变频系统：锅炉引风机、送风机、一次风机、循环冷却水泵高压功率单元故障替换、功率扩容技改场景。
2. 冶金、矿山重载传动装置：高炉鼓风机、烧结主抽风机、矿山长距离皮带运输机中压变频器功率单元维修备件替换。
3. 石油化工、油气长输管道项目：大型工艺压缩机、油气增压泵高压变频驱动系统，用于装置节能调速与设备安全联锁控制。
4. 水泥、建材行业大功率窑炉传动设备：水泥主排风机、原料磨驱动中压变频器老旧功率单元升级改造、故障驱动板原位更换。
5. 大型市政水处理、水务集团高压泵站：城市大型取水、排水高压泵组中压变频节能项目，用于新建项目功率单元配套、老旧设备运维备件储备。
