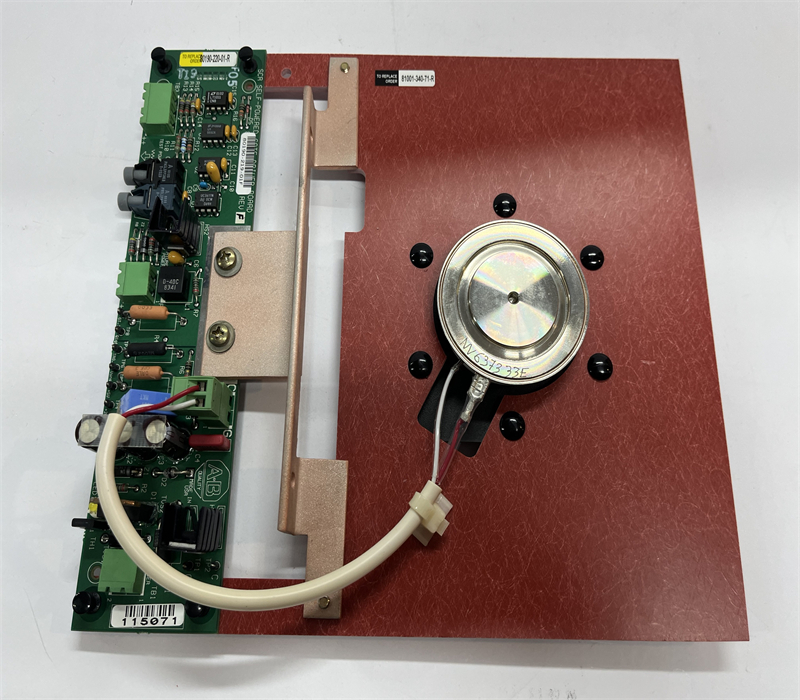

Allen Bradley 81001-340-73-R 为罗克韦尔SCR 晶闸管铜基封装总成组件，适配 PowerFlex 系列大功率变频器、工业重载变频传动系统，由大功率 SCR 晶闸管、高导热无氧铜散热基座、耐高温绝缘密封结构一体化集成封装，是变频器前端三相整流、电能变换、电机调速驱动的核心功率器件。依托铜材质优异导热特性快速散除功率器件满载工作热量，搭配高压绝缘防护、RC 阻容吸收回路，可长期承受大电流、电网浪涌、频繁启停冲击工况，具备抗温变、抗振动、绝缘稳定性强等优势，通过 CE、UL、cULus 工业安全认证。本型号与 81001-340-71-R 硬件架构兼容，可原位互换，广泛应用于冶金轧机、矿山输送设备、电厂辅机、油气化工压缩机等重载变频设备，是变频器功率回路故障维修、老旧传动系统备件替换、传动设备扩容改造的核心原厂配件。
1. SCR 晶闸管功率整流单元
内置多支路并联大功率可控硅芯片，构成三相全波整流拓扑，可将工频交流电转换为稳定直流母线电压，支持相位调压、短时过载浪涌耐受，能够抑制电网谐波、电压尖峰对后端逆变回路的冲击，保障直流母线电压平稳输出。出厂完成器件均流匹配调校，有效规避单支路电流偏流、局部过热烧毁问题，适配大功率传动设备频繁重载启动工况。
2. 高导热铜质散热基座单元
采用高纯度无氧铜一体锻造散热底座，热传导效率优异，可快速将晶闸管工作产生的热量均匀传导至柜体风冷散热系统，降低器件工作结温，避免高温热击穿故障。基座表面经过钝化抗氧化处理，可抵御粉尘、轻微油污长期附着造成的接触面氧化、热阻上升问题，保障设备 24 小时连续满载运行下的散热稳定性。
3. 高压绝缘密封防护单元
功率器件与铜散热底座之间采用耐高温云母绝缘垫片隔离，绝缘耐压等级高，实现主功率回路与安装底座电气隔离，防止高压对地短路、漏电安全隐患。整体采用阻燃耐高温密封胶灌封工艺，具备防尘、防潮、耐高低温交变特性，可有效延缓电路板、功率器件绝缘老化，适配控制柜温湿度波动大、粉尘堆积的恶劣工况。
4. 大功率标准化接线安装单元
配备螺栓压紧式镀银接线端子，降低大电流工况下的接触温升，适配大截面积动力电缆压接；预留标准化定位安装孔，安装受力均匀，长期设备振动环境下不易出现端子松动、接触面过热烧蚀故障。端子布局规范，相序标识清晰，便于现场动力回路规范布线、绝缘检测作业。
5. 瞬态过压防护结构单元
集成 RC 阻容 + MOV 压敏电阻双重浪涌吸收回路，可快速吸收电网投切、负载启停产生的瞬时高压尖峰，保护晶闸管芯片免受过电压击穿损坏。整体模块化紧凑结构，抗冲击抗震性能优异，面板预留电气检测点位，方便现场开展导通特性、绝缘性能校验，便于故障快速排查。
三、技术参数
（一）电气参数
- 额定适配输入：三相 380/480V 工业工频交流电源
- 持续额定通态电流：420A，10 秒短时过载电流 650A
- 晶闸管反向阻断耐压：≥1600V
- 功率回路与散热底座绝缘耐压：≥2500VAC
- 拓扑结构：多支路 SCR 并联三相整流，内置 RC 阻容吸收回路
- 适配线缆规格：70～150mm² 动力电缆，螺栓紧固式接线
- 内置保护：均流抑制、过电压吸收、热过载耐受防护
（二）环境参数
- 工作温度：-20℃～+75℃；存储运输温度：-40℃～+85℃
- 相对湿度：5%～95% RH，无凝露、无腐蚀性气体、无导电粉尘
- 电磁兼容：符合 IEC 61800-3 A 类变频设备电磁兼容标准
- 防护等级：IP20，仅限室内通风密闭变频控制柜内安装
（三）机械参数
- 安装方式：螺栓固定式底座安装，标准化定位孔布局
- 整机净重：约 1.45kg
- 基座材质：高纯度无氧铜，表面抗氧化钝化处理
- 封装工艺：阻燃密封灌封 + 耐高温高压云母绝缘隔离
- 原产地区：美国
1. 大功率均流整流，适配重载传动工况
多晶闸管并联出厂均流匹配设计，可稳定实现大功率交流整流与相位调压，满足轧机、矿井提升机、大型压缩机等高转矩启动、频繁启停的负载需求，均衡各支路负载电流，杜绝单器件过流过热损坏，保障变频器直流侧供电稳定可靠。
2. 铜基高效散热，长效抑制功率器件热失效
无氧铜散热基座可快速导出器件满载运行热量，配合柜体强制风冷系统实现高效热交换，有效降低晶闸管工作结温，延缓器件老化速率，规避高温引发的绝缘击穿、功率短路故障，适配工业装置常年不间断连续生产运行。
3. 一体化高压绝缘封装，电气安全冗余度高
器件与散热底座高压隔离结构搭配阻燃整体灌封工艺，可在潮湿、多粉尘工况下维持稳定绝缘性能，规避漏电、对地短路风险；双重瞬态电压吸收回路可抵御雷击、电网扰动产生的过电压冲击，大幅降低功率回路故障概率。
4. 标准化模块化设计，现场维保替换效率高
统一安装孔位、端子规格与封装尺寸，可直接原位替换同系列故障 SCR 功率组件，无需改造柜体结构与动力二次接线，仅需完成绝缘耐压检测、接线扭矩紧固即可调试投运，最大限度缩短产线停机维修时长，降低停产经济损失。
5. 宽工况工业防护设计，运维成本可控
宽温元器件搭配抗氧化铜基座、阻燃密封工艺，在高温、粉尘、电网电压波动、设备长期振动场景下电气性能稳定无漂移，日常仅需定期清理散热表面积尘即可维持优异运行性能，运维频次低，长期综合使用成本更低。
- 冶金行业冷热轧机、卷取机、矫直机配套 PowerFlex 大功率变频器整流功率回路故障备件更换。
- 矿山、港口皮带输送机、堆取料机、矿井提升机高压变频器功率单元维修替换场景。
- 火力、燃气电厂引风机、送风机、循环水泵变频节能改造项目前端整流功率硬件配套。
- 石油炼化、LNG 接收站大型往复式压缩机、工艺泵组重载变频驱动设备老旧功率组件升级改造。
- 罗克韦尔 PowerFlex 系列大功率变频器原厂维保备件储备、传动系统硬件扩容改造项目。
