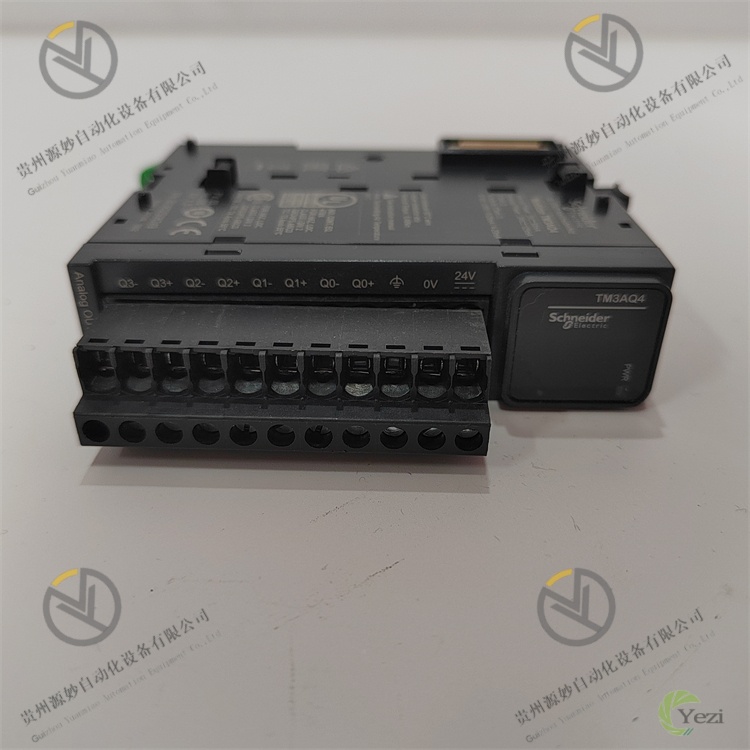

参数类别 | 具体规格 | 详细说明 |
|---|---|---|
核心采集与转换参数 | 适配平台 | 专为施耐德Modicon M340、M580系列PLC设计；兼容Modicon M340/M580背板总线；支持EcoStruxure Control Expert（原Unity Pro）编程软件（V14及以上版本） |
通道配置 | 4个独立模拟量输入通道；通道间相互隔离；支持单端输入方式；每个通道可独立配置信号类型与量程 | |
支持信号类型 | 电流信号：4-20mA、0-20mA；电压信号：0-5V、0-10V、±5V、±10V；热电偶信号：J、K、T、E、R、S、B型；热电阻信号：PT100、PT1000、Cu50、Cu100 | |
转换精度与性能 | 电流/电压信号：16位分辨率，精度±0.1% FS；热电偶信号：16位分辨率，精度±0.2% FS + 0.5℃；热电阻信号：16位分辨率，精度±0.1% FS + 0.1℃；采样速率：100Hz/通道（可配置，5Hz-100Hz）；转换时间：≤10ms/通道 | |
总线与接口参数 | 背板总线接口 | 兼容M340/M580 PLC背板总线；总线通信速率：M340平台10Mbps，M580平台100Mbps；支持模块热插拔（符合M340/M580热插拔规范）；总线供电：从背板获取5VDC电源 |
信号接线接口 | 采用弹簧式接线端子；每个通道对应2个接线端子（信号+、信号-）；端子额定电流：1A；接线规格：0.2mm²-2.5mm²（单股/多股导线） | |
校准与诊断 | 支持软件自动校准与手动校准；具备通道级故障诊断功能（开路、短路、超量程检测）；支持诊断信息通过背板总线传输至PLC控制器 | |
电源与功耗参数 | 供电规格 | 电源输入：从M340/M580背板总线获取，5VDC±5%；供电电流：≤200mA；具备过流保护、短路保护功能 |
功耗指标 | 典型功耗：3W（4个通道同时工作，电流信号输入）；最大功耗：5W（4个通道同时工作，热电偶信号输入，带冷端补偿） | |
环境与物理参数 | 环境参数 | 工作温度：-20℃-60℃；存储温度：-40℃-85℃；相对湿度：5%-95%（无凝露）；抗振动：10-500Hz，2g（三轴）；抗冲击：15g（峰值，11ms，三轴）；电磁兼容：符合IEC 61000-4-2/3/4/5/6标准 |
物理与安装参数 | 尺寸规格：35mm×100mm×120mm（长×宽×高）；安装方式：M340/M580 PLC背板嵌入式安装；重量：约200g；外壳材质：ABS工程塑料（阻燃等级UL94 V-0）；指示灯：电源、总线通信、每个通道状态指示灯（多色） | |
可靠性与管理参数 | 可靠性指标 | 平均无故障时间（MTBF）：≥800,000小时；隔离性能：通道间隔离电压250VAC，通道与背板间隔离电压500VAC；支持故障信号输出（可关联PLC报警逻辑） |
配置管理 | 支持EcoStruxure Control Expert软件配置；可通过软件配置通道信号类型、量程、采样速率、校准参数；支持配置参数备份与恢复；支持在线监控通道采集数据 |
故障现象 | 可能原因 | 解决办法 | 注意事项 |
|---|---|---|---|
模块无法被PLC控制器识别 | 1. 模块未正确插入背板或背板接触不良；2. 背板总线故障或PLC控制器未运行；3. 模块固件版本与PLC固件不兼容；4. 模块硬件故障（如背板接口损坏）；5. 编程软件未更新模块库 | 1. 关闭PLC电源，重新插拔模块确保插入到位，检查背板插槽是否有灰尘或异物；2. 检查PLC控制器运行状态，重启控制器，移除背板上其他可能故障的模块测试；3. 查阅施耐德官方兼容性列表，升级模块或PLC固件至兼容版本；4. 更换同型号正常模块测试，确认故障后联系施耐德售后维修；5. 升级EcoStruxure Control Expert软件至最新版本，更新模块库 | 插拔模块前必须关闭PLC电源，避免损坏模块或背板；固件升级前需备份PLC程序与模块配置；升级软件时需确保软件与PLC固件版本兼容 |
某通道采集数据不准确，偏差较大 | 1. 传感器校准失效或精度不足；2. 通道信号类型或量程配置错误；3. 接线松动或接触不良导致信号衰减；4. 模块未校准或校准参数失效；5. 现场电磁干扰导致信号失真；6. 热电偶冷端补偿异常（热电偶信号） | 1. 校准或更换传感器，使用标准信号源测试传感器输出；2. 在编程软件中核对通道信号类型与量程配置，修改为与传感器匹配的参数；3. 重新紧固接线端子，检查信号线有无破损，更换高质量屏蔽线；4. 通过软件执行自动校准，若无效则进行手动校准；5. 检查模块接地情况，确保与PLC系统共地（接地电阻≤4Ω），远离动力线缆布线；6. 检查热电偶冷端温度是否正常，清理模块冷端补偿元件表面灰尘 | 校准模块需使用经计量认证的标准信号源；屏蔽线需单端接地（模块侧），避免两端接地产生环流；热电偶冷端应远离高温区域，确保补偿准确 |
通道故障指示灯亮，报开路/短路故障 | 1. 传感器与模块间接线开路（如断线、端子松动）；2. 信号线短路（如正负极搭接）；3. 传感器损坏导致输出开路/短路；4. 模块通道内部故障；5. 通道量程配置过小，实际信号超量程 | 1. 断电后检查对应通道的接线，重新紧固端子，用万用表检测信号线通断；2. 排查信号线是否存在绝缘破损导致的短路，更换破损线缆；3. 断开传感器接线，用万用表测量传感器输出，更换故障传感器；4. 将故障通道的接线更换至其他正常通道测试，若仍故障则为模块故障需维修；5. 核对传感器量程与通道配置量程，修改通道量程至适配范围 | 检测接线时必须断电，避免触电；更换传感器时需选用与通道配置类型一致的型号；超量程故障易被误判为开路，需优先核对量程配置 |
所有通道采集数据波动剧烈 | 1. 模块接地不良或未接地；2. 信号线未使用屏蔽线或屏蔽不良；3. 供电电源纹波过大导致模块工作不稳定；4. 模块靠近强干扰源（如变频器、大功率电机）；5. 采样速率设置过高导致数据抖动 | 1. 检查模块接地线路，确保与PLC系统接地可靠连接，接地电阻≤4Ω；2. 更换为屏蔽双绞线，确保屏蔽层单端接地；3. 测量PLC背板供电电压，更换纹波较小的电源模块；4. 调整模块安装位置，远离变频器等强干扰设备，或加装电磁屏蔽罩；5. 在软件中适当降低采样速率，设置数据滤波功能 | 接地线路需独立布线，禁止与动力接地共用；屏蔽线的屏蔽层需与模块接地端子可靠连接；数据滤波功能可能增加响应延迟，需平衡波动与响应速度 |
模块热插拔后无法正常工作 | 1. 热插拔操作不符合规范（如未先断开信号接线）；2. 背板总线瞬间电压波动导致模块程序异常；3. 模块固件版本不支持热插拔功能；4. 背板插槽接触不良或损坏；5. 模块热插拔时产生静电损坏 | 1. 严格按照施耐德热插拔规范操作：先断开信号接线，再插拔模块，重新插入后再接信号线；2. 重启PLC控制器，复位模块工作状态；3. 升级模块固件至支持热插拔的版本；4. 更换至其他背板插槽测试，检查原插槽是否有损坏；5. 佩戴防静电手环进行热插拔操作，更换模块测试 | 热插拔仅支持模块本身，信号接线需提前断开；操作时必须佩戴防静电手环，避免静电损坏模块；不建议在高负载工况下进行热插拔 |
