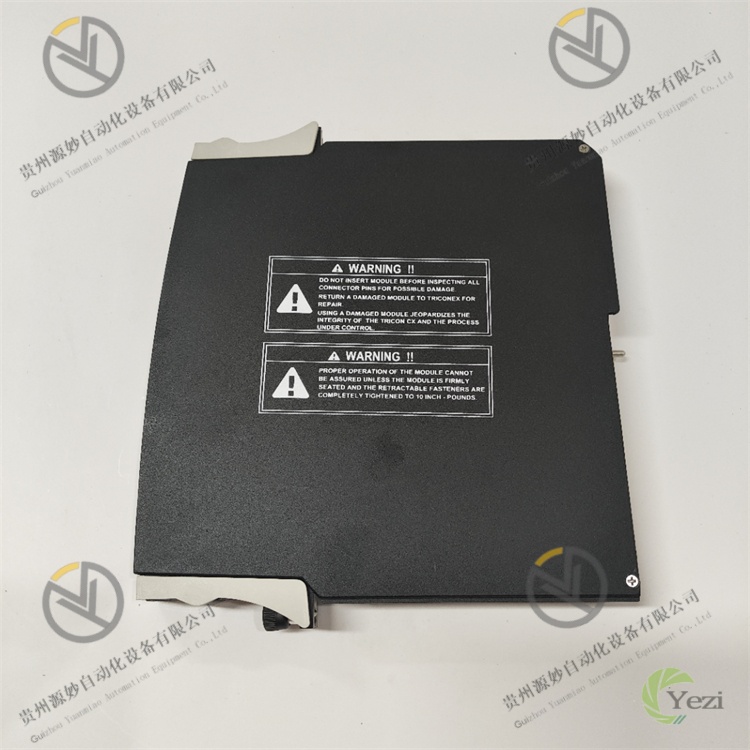

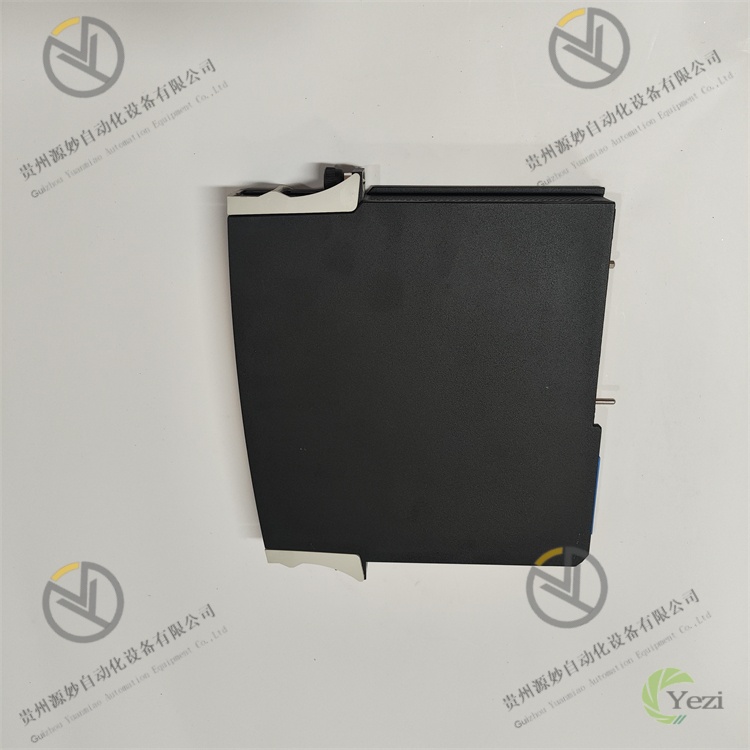

TRICONEX 3902AX
一、产品概述
TRICONEX 3902AX是一款工业控制系统的三重模件冗余（TMR）数字量输入/输出（I/O）模块，隶属于TRICONEX Tricon系列安全仪表系统（SIS）与冗余控制系统的核心I/O组件，专为实现关键工业过程中现场设备信号的精准采集与可靠控制而设计。其核心定位是“高风险工业场景的信号交互枢纽”，通过集成TMR冗余架构、工业级信号处理电路及抗干扰设计，实现对现场数字量信号的实时采集、逻辑运算反馈及输出控制，广泛适配石油化工、油气开采、电力、轨道交通、核电等对系统可靠性与安全性要求极高的领域，如炼油厂紧急停车系统（ESD）、油气管道泄漏检测与控制、火电厂锅炉保护系统（FSSS）等关键场景。
该模块凭借“TMR冗余容错、高抗干扰性能、宽场景适配、易集成运维”的核心优势，深度契合高风险工业场景对I/O模块“零故障、零误动、零拒动”的严苛要求。在典型应用场景中表现卓越：石油化工领域，用于大型炼化装置的ESD系统，通过TMR冗余设计实现阀门开关状态、压力开关信号的三重采集与校验，确保紧急情况下停车指令的可靠输出，故障容错率达到99.999%；油气开采领域，适配井口安全控制系统，在高温、高湿、高腐蚀的野外环境下，实现对井口紧急切断阀、压力变送器等设备的信号交互，平均无故障运行时间（MTBF）超100万小时；电力领域，用于火电厂汽轮机保护系统，精准采集汽轮机转速、振动开关等关键信号，配合Tricon控制器实现超速保护等逻辑控制，信号采集响应时间≤1ms，确保保护动作的及时性；轨道交通领域，适配地铁牵引供电系统的保护单元，实现对供电回路开关状态的实时监测与控制，抗电磁干扰性能符合轨道交通行业最高标准。
硬件架构采用“三重冗余模件+独立信号处理+冗余总线接口”的工业级旗舰方案，核心由三个独立的数字量I/O处理通道、TMR冗余仲裁电路、Tricon控制器专用冗余总线接口及抗干扰防护电路构成。模块采用标准机架式安装设计，适配TRICONEX Tricon系列控制器的I/O机架，支持热插拔功能，可在系统不停机状态下完成模块的更换与维护。I/O接口方面，配备16路数字量输入通道与16路数字量输出通道，输入通道支持干接点/湿接点信号采集（兼容24V DC/125V DC两种电压等级），输出通道采用继电器输出形式（容量AC 250V/5A、DC 30V/5A），支持常开/常闭触点配置；冗余总线接口采用TRICONEX专有TMR总线，与控制器之间实现三重信号同步传输与校验，确保数据交互的可靠性。工业级加固设计方面，选用宽温范围元器件（-40℃~70℃），采用多层PCB板与金属屏蔽外壳（屏蔽效能≥90dB），内置浪涌保护、过流保护及短路保护电路，符合IEC 61508 SIL 3、IEC 61010-1等国际安全与工业标准，可稳定运行于强电磁干扰、高温、高湿、高腐蚀等极端工业现场。
二、技术参数
参数类别 | 参数名称 | 具体参数 | 单位 |
|---|
基本参数 | 型号 | TRICONEX 3902AX | - |
产品类型 | 三重模件冗余（TMR）数字量输入/输出（I/O）模块 | - |
适配控制器 | TRICONEX Tricon系列控制器（Tricon 1000/2000/3000/4000） | - |
外形尺寸（长×宽×高） | 254×102×152（适配标准Tricon I/O机架） | mm |
安装方式 | 机架式安装（适配TRICONEX专用I/O机架），支持热插拔 | - |
安全等级 | 符合IEC 61508 SIL 3；符合ISA S84.01 Level 3 | - |
电源与功耗参数 | 供电方式 | 通过Tricon I/O机架冗余电源供电 | - |
输入电压范围 | DC 24V ±15% 或 DC 125V ±15%（可通过跳线配置） | V |
额定电流 | DC 24V时：输入回路≤0.1A/路，输出回路≤5A/路；DC 125V时：输入回路≤0.02A/路，输出回路≤5A/路 | A |
最大功耗 | DC 24V时≤15W；DC 125V时≤20W | W |
电源保护 | 具备过流保护（输出回路保护阈值6A）、过压保护（输入电压≥140V DC时触发） | - |
冗余供电 | 支持双路冗余电源输入，通过I/O机架自动切换，切换时间≤1ms | - |
I/O性能参数 | 输入通道数量 | 16路数字量输入，独立隔离设计 | 路 |
输入信号类型 | 干接点（无源）、湿接点（有源），支持正/负逻辑配置 | - |
输入响应时间 | ≤1ms（从信号输入到控制器识别） | ms |
输出通道数量 | 16路数字量输出，继电器输出形式，独立隔离设计 | 路 |
输出触点容量 | AC 250V/5A；DC 30V/5A；AC 120V/8A（阻性负载） | V/A |
输出触点类型 | 单刀双掷（SPDT），支持常开/常闭触点自定义配置 | - |
输出响应时间 | ≤5ms（从控制器指令到触点动作） | ms |
隔离性能 | 通道间隔离电压≥1kVrms；通道与地隔离电压≥2kVrms；电源与信号隔离电压≥2kVrms | Vrms |
冗余与通讯参数 | 冗余架构 | 三重模件冗余（TMR），三个独立通道并行处理，仲裁电路实现2oo3表决 | - |
冗余切换时间 | 单个通道故障时，冗余切换无感知，切换时间≤1ms | ms |
通讯接口 | TRICONEX专有TMR总线接口，支持与控制器三重冗余通讯 | - |
通讯速率 | TMR总线速率100Mbps，数据传输延迟≤0.1ms | Mbps/ms |
诊断数据传输 | 支持通道故障、电源故障、通讯故障等诊断信息实时上传至控制器 | - |
故障覆盖率 | ≥99%（可检测到的硬件与信号故障） | % |
表决方式 | 输入侧：三重采集后2oo3表决；输出侧：控制器指令三重下发后2oo3表决 | - |
热插拔支持 | 支持带电热插拔，插拔过程中不影响系统正常运行，模块配置自动恢复 | - |
环境与可靠性参数 | 工作温度范围 | -40℃~70℃ | ℃ |
存储温度范围 | -40℃~85℃ | ℃ |
工作湿度范围 | 5%~95%（无凝露），支持湿度循环测试（10%~90%，每小时循环） | % |
抗干扰性能 | IEC 61000-4-2（ESD）：±15kV空气放电，±8kV接触放电；IEC 61000-4-3（辐射抗扰）：20V/m；IEC 61000-4-4（电快速瞬变）：±4kV；IEC 61000-4-5（浪涌）：±2kV（差模）、±4kV（共模） | - |
防护等级 | IP20（模块本体）；IP54（配合防护外壳时） | - |
平均无故障运行时间（MTBF） | ≥1,000,000小时（25℃环境温度，基于Telcordia SR-332标准） | 小时 |
三、功能特点
1. TMR三重冗余架构，极致安全可靠
模块采用TRICONEX核心的三重模件冗余（TMR）架构，通过三个完全独立的信号处理通道（A、B、C通道）并行实现信号采集、处理与输出控制，配合专用的冗余仲裁电路，构建“采集-处理-表决-输出”全链路冗余容错机制。输入侧，16路输入信号分别被三个通道同步采集，每个通道独立完成信号滤波、隔离与数字化处理后，将数据上传至仲裁电路进行2oo3（二取三）表决，自动剔除异常通道数据，确保采集数据的准确性；输出侧，控制器下发的控制指令经TMR总线三重同步传输至三个通道，仲裁电路对三路指令进行2oo3表决后，驱动输出继电器动作，避免单一通道故障导致的误动或拒动。当任一通道出现硬件故障（如芯片损坏、电路故障）时，模块可实时检测并隔离故障通道，剩余两个通道继续正常工作，切换过程无感知且不影响输出状态，故障容错率达到行业最高水平，完全满足SIL 3级安全要求，适用于紧急停车、火灾报警、高压保护等关键安全场景。
2. 宽范围I/O适配，灵活应对多元场景
模块集成16路输入+16路输出的全功能I/O配置，通过硬件跳线与软件配置的双重灵活设计，适配不同现场设备的信号需求。输入侧支持DC 24V与DC 125V两种电压等级的切换，可直接采集现场干接点（如限位开关、压力开关）与湿接点（如传感器有源信号），支持正逻辑（高电平有效）与负逻辑（低电平有效）的软件配置，无需更换模块即可适配不同厂商的现场设备；输入通道采用独立光电隔离设计，隔离电压≥1kVrms，有效避免通道间信号干扰与现场强电冲击。输出侧采用单刀双掷（SPDT）继电器输出，触点容量达到AC 250V/5A、DC 30V/5A，可直接驱动阀门、泵类、指示灯等现场执行器，支持常开/常闭触点的软件自定义配置，满足不同控制逻辑的需求；输出通道同样采用独立隔离设计，与电源、输入通道实现完全电气隔离，防止输出侧故障对模块整体造成影响。此外，模块支持通道分组配置，可将16路输入/输出分为多个逻辑组，实现不同工艺单元的信号独立管控，提升系统配置的灵活性。
3. 全链路诊断机制，精准故障定位
集成“通道级-模块级-总线级”全链路诊断功能，通过硬件自检与软件监测相结合的方式，实现故障的实时检测、精准定位与及时上报。通道级诊断：每个输入通道实时监测信号电平、隔离状态与回路通断，当出现信号异常（如输入过压、断线）时，立即标记故障通道并上传故障代码；每个输出通道监测继电器触点状态、线圈电压与负载电流，当出现继电器粘连、线圈烧毁、负载短路等故障时，快速识别并隔离故障通道。模块级诊断：内置硬件自检电路，实时监测三个冗余通道的芯片工作状态、电源电压、时钟信号等关键参数，当出现通道故障、电源异常、仲裁电路失效等问题时，自动触发模块故障告警，并通过TMR总线将故障信息（含故障类型、故障通道编号）上传至控制器。总线级诊断：监测与控制器之间的TMR总线通讯状态，包括通讯速率、数据传输完整性、总线电压等，当出现总线中断、数据丢包等问题时，立即上报通讯故障并启动冗余通讯链路（若配置）。所有诊断数据可通过TRICONEX TriStation 1131组态软件实时查看，支持故障日志存储（最多1000条故障记录），为运维人员提供完整的故障追溯与原因分析依据。
4. 工业级加固设计，适配极端恶劣环境
采用全方位的工业级加固设计，从元器件选型到结构设计均满足极端工业环境的运行要求。抗干扰设计方面，模块采用金属屏蔽外壳与多层PCB板布局，屏蔽效能≥90dB，可有效抵御现场变频器、高压设备、射频信号产生的强电磁干扰；输入/输出回路配备浪涌抑制器与EMC滤波器，可滤除电网中的脉冲干扰、谐波干扰与浪涌冲击，符合IEC 61000-4系列最高等级抗干扰标准；信号传输采用差分信号与光电隔离技术，进一步提升抗干扰能力。宽环境适应设计方面，选用军工级宽温元器件（-40℃~70℃），配合智能温控散热片，可在东北高寒油田、南方高温炼厂、沙漠油气开采等极端温度场景下稳定运行；湿度适应范围覆盖5%~95%（无凝露），模块PCB板采用防潮涂层处理，可在造纸、印染、海上平台等潮湿高盐雾环境中长期运行；支持高海拔环境运行（≤5000m），无需额外降容或调整参数。结构加固方面，采用高强度金属外壳与防震动安装卡扣，可抵御工业现场的机械振动（符合IEC 60068-2-6标准，10g加速度）与冲击（符合IEC 60068-2-27标准，50g峰值加速度），确保模块在轨道交通、矿山机械等振动剧烈的场景中可靠工作。
5. 无缝集成与热插拔，提升运维效率
模块采用标准化设计，实现与TRICONEX Tricon系列控制器的无缝集成与快速部署。物理集成方面，模块适配TRICONEX专用I/O机架，采用插拔式连接设计，无需复杂接线即可完成与机架的电气连接；支持带电热插拔功能，运维人员可在系统不停机的情况下更换故障模块，模块插入后可自动识别并加载预设配置，恢复时间≤30秒，极大降低了维护停机时间，提升了系统的连续运行能力。软件集成方面，支持TRICONEX TriStation 1131组态软件的全图形化配置，运维人员可通过拖拽方式完成I/O通道参数（如电压等级、逻辑类型、触点配置）、冗余策略、诊断功能使能等配置，软件内置模块驱动库与典型应用模板，无需编写底层代码即可快速完成配置；支持在线配置修改与参数下载，可通过以太网远程连接控制器对模块参数进行调整，无需现场操作。此外，模块支持与第三方监控系统的集成，通过OPC UA、Modbus TCP等协议（需配合通讯模块）将I/O数据与诊断信息上传至监控平台，实现全系统的集中监控与运维管理。
四、使用注意事项
1. 安装前准备
- 核对模块型号为TRICONEX 3902AX，确认产品合格证、校准报告、接线手册、安全认证证书、软件驱动包等技术资料齐全。检查模块外观无碰撞变形、针脚无弯曲氧化、指示灯无损坏，确认Tricon I/O机架（需单独配置）的型号与模块适配，机架电源、总线接口无故障。
- 安装环境需满足温度-40℃~70℃、湿度5%~95%（无凝露），远离变频器、高压开关柜、大型电机等强电磁干扰源（间距≥1000mm），避免阳光直射、雨水冲刷与粉尘堆积。危险区域安装时，需确认模块防爆等级与现场危险区域等级匹配（仅适用于Zone 2区域）。安装位置需预留≥100mm的散热空间，确保通风良好；机架安装面需平整，水平度误差≤1mm/m，避免因安装不平导致模块接触不良。
- 准备专用工具：扭矩螺丝刀（0.5~2.0N·m）、万用表（精度≥0.01V）、绝缘电阻测试仪（1000V）、预装TRICONEX TriStation 1131 V4.8及以上版本的调试电脑、专用I/O接线端子、屏蔽通讯电缆、绝缘手套、验电器等安全装备。
2. 安装与接线规范
- 安装人员需具备工业自动化设备安装资质与安全仪表系统运维经验，严格执行“停电-验电-接地-挂牌”安全流程，危险区域安装需额外遵守防爆作业规范。机架安装时，先将I/O机架固定牢固，再将模块对准机架导轨平稳推入，顺时针旋转锁定手柄至“锁定”位置，确保模块与机架总线接口接触良好；安装前需确认机架电源已断开，避免带电插拔模块（热插拔操作需在系统支持时进行）。
- 接线前用绝缘电阻测试仪检测输入/输出回路绝缘电阻≥100MΩ（DC 500V），用万用表检测机架电源电压为DC 24V±15%或DC 125V±15%（与模块跳线配置一致），确保电压稳定。I/O电缆需选用专用双绞屏蔽线，输入回路截面积≥0.5mm²，输出回路截面积≥1.5mm²（根据负载电流调整），屏蔽层覆盖率≥90%；电缆需单独穿金属管敷设，远离动力电缆（间距≥500mm），避免电磁干扰。
- 接线时严格按照接线手册区分输入端子、输出端子、电源端子与接地端子，输入/输出通道编号与现场设备一一对应，避免错接。电源正负极不得接反，输出回路不得短路（需配置熔断器，额定电流6A）；通讯电缆与屏蔽层需单端接地（接地电阻≤4Ω），接地端选择机架接地端子，避免两端接地产生环流干扰。接线完成后核对接线无误，用扎带整理线缆，固定牢固，避免线缆受力拉扯导致接线松动；危险区域接线需采用防爆密封接头，确保防爆性能。
3. 运行与维护要求
- 首次通电前通过TriStation 1131软件完成模块配置：根据现场需求配置输入电压等级（通过跳线与软件双重确认）、输入逻辑类型（正/负逻辑）、输出触点模式（常开/常闭）、冗余表决策略（2oo3）、诊断功能使能等参数。配置完成后下载至Tricon控制器，重启模块使配置生效。进行功能测试：输入侧接入标准信号，验证采集数据的准确性与冗余表决功能；输出侧接入测试负载，验证控制指令执行的可靠性与故障隔离功能；模拟单一通道故障，确认模块冗余切换与故障上报功能正常。
- 日常运维：每日查看模块LED指示灯状态，PWR灯常亮表示电源正常，RUN灯常亮表示运行正常，COM灯闪烁表示通讯正常，ERR灯亮起表示存在故障；每周用干布清洁模块表面粉尘，检查接线端子有无发热（温升≤40K）、松动及腐蚀，检查屏蔽层接地是否可靠；每月通过TriStation 1131软件查看模块诊断数据，分析通道故障、通讯状态等指标，及时处理潜在问题；每季度进行一次冗余功能测试，模拟通道故障验证冗余切换性能，确保冗余机制有效。
- 故障处理：当ERR灯亮起时，通过控制器或TriStation 1131软件查看故障代码，根据代码手册定位故障原因。通道故障（代码F01-F16）：检查对应通道接线与现场设备，更换故障设备或修复接线；模块故障（代码F99）：确认故障后，在系统支持热插拔的情况下更换备用模块，导入配置文件恢复运行；通讯故障（代码C01）：检查机架总线接口与通讯电缆，修复或更换故障部件。故障排除后，记录故障类型、处理方法与时间，更新运维档案；危险区域故障处理需在断电并确认安全后进行，避免引发安全事故。
