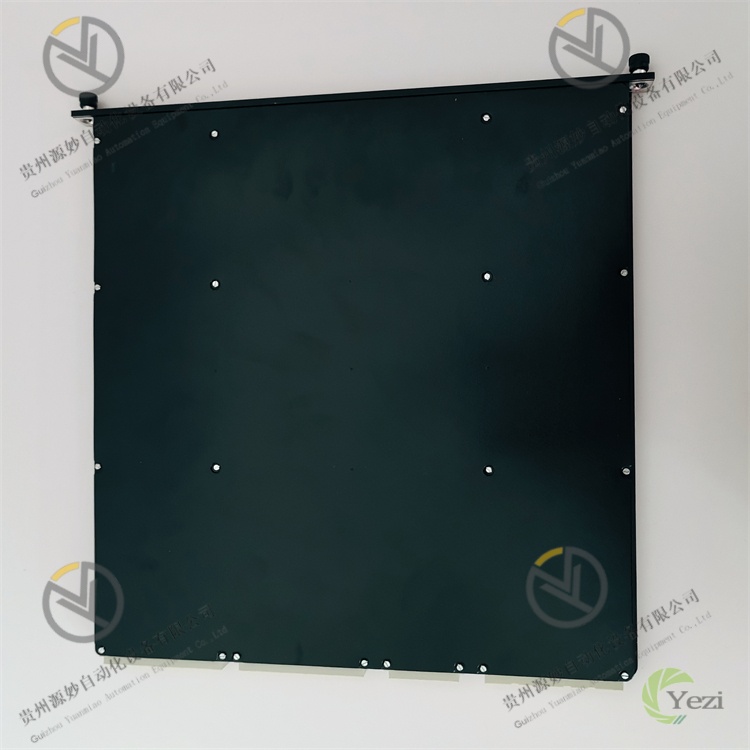

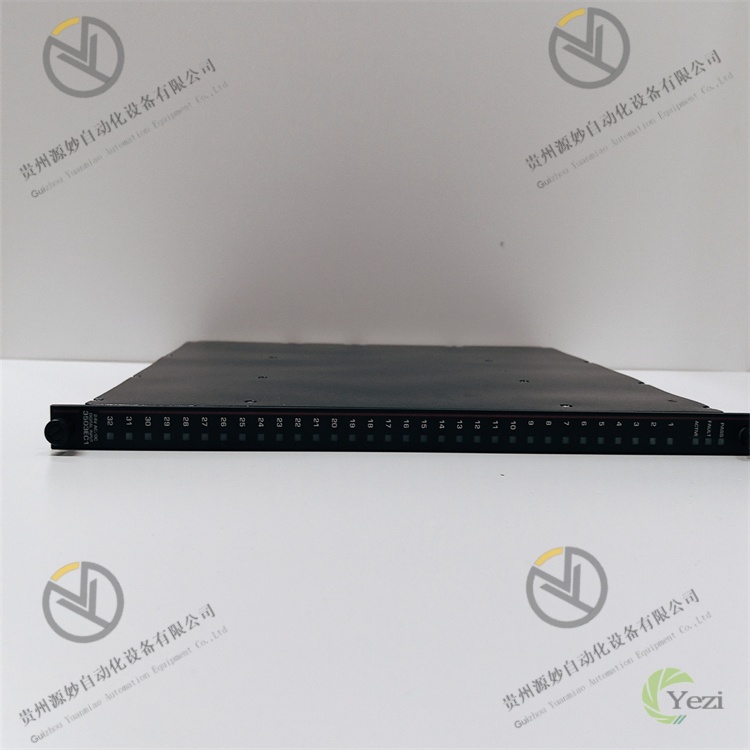

TRICONEX 3503EC1
一、产品概述
TRICONEX 3503EC1是一款三重模件冗余（TMR）数字量输入模块，隶属于TRICONEX Tricon及Tricon CX系列安全仪表系统（SIS）的核心I/O组件，专为关键工业过程中现场数字量信号的精准、可靠采集而设计。其核心定位是“安全仪表系统的信号采集枢纽”，通过集成TMR冗余架构、工业级信号调理电路及强化抗干扰设计，实现对现场干接点、湿接点等数字量信号的实时采集、隔离处理与冗余校验，广泛适配石油化工、油气开采、电力、核电、轨道交通等对系统安全完整性与可靠性要求严苛的领域，如炼化装置紧急停车系统（ESD）的开关量监测、火电厂锅炉保护系统（FSSS）的状态信号采集、油气管道泄漏检测系统的传感器信号接入等关键场景。
该模块凭借“TMR冗余容错、高安全完整性、宽信号适配、强环境适应性”的核心优势，深度契合高风险工业场景对输入模块“零误采、零漏采、高可靠”的严苛要求。在典型应用场景中表现卓越：石油化工领域，用于大型炼油厂ESD系统，通过TMR冗余设计实现对安全阀开关状态、压力开关动作信号的三重同步采集与校验，确保紧急停车信号的精准捕捉，故障容错率达到99.999%；油气开采领域，适配海上平台井口安全控制系统，在高温、高湿、高盐雾的恶劣环境下，稳定采集井口紧急切断阀、液位开关等设备的状态信号，平均无故障运行时间（MTBF）超80万小时；电力领域，用于核电厂辅助系统的安全监测单元，精准采集泵阀运行状态、压力开关触点信号，配合Tricon控制器实现安全连锁控制，信号采集响应时间≤1ms，满足核级设备的安全要求；轨道交通领域，适配地铁信号系统的安全监测模块，实现对轨道道岔状态、信号机开关状态的实时采集，抗电磁干扰性能符合EN 50121-3-2轨道交通电磁兼容标准。
硬件架构采用“三重独立采集通道+冗余仲裁电路+专用总线接口”的工业级高安全方案，核心由三个完全独立的数字量信号采集通道、TMR冗余表决电路、Tricon系列控制器专用冗余总线接口及多层次抗干扰防护电路构成。模块采用标准机架式安装设计，适配TRICONEX Tricon及Tricon CX系列控制器的I/O机架，支持热插拔功能，可在系统不停机状态下完成模块的更换与维护。输入接口方面，配备32路数字量输入通道，采用独立隔离设计，支持干接点（无源触点）与湿接点（有源信号）两种采集模式，兼容DC 24V/48V/125V三种常见工业电压等级，可通过软件灵活配置输入逻辑（高电平有效/低电平有效）；冗余总线接口采用TRICONEX专有TMR高速总线，与控制器之间实现三重信号同步传输与校验，确保采集数据的可靠性与一致性。工业级加固设计方面，选用宽温范围元器件（-40℃~70℃），采用多层PCB板与金属屏蔽外壳（屏蔽效能≥90dB），内置浪涌保护（±2kV）、过流保护及短路保护电路，符合IEC 61508 SIL 3、IEC 61010-1等国际安全与工业标准，可稳定运行于强电磁干扰、高温、高湿、高腐蚀等极端工业现场。
二、技术参数
参数类别 | 参数名称 | 具体参数 | 单位 |
|---|
基本参数 | 型号 | TRICONEX 3503EC1 | - |
产品类型 | 三重模件冗余（TMR）数字量输入模块 | - |
适配控制器 | TRICONEX Tricon系列、Tricon CX系列控制器 | - |
外形尺寸（长×宽×高） | 254×102×152（适配标准Tricon I/O机架） | mm |
安装方式 | 机架式安装（适配TRICONEX专用I/O机架），支持热插拔 | - |
安全等级 | 符合IEC 61508 SIL 3；符合ISA S84.01 Level 3；符合EN 50121-3-2（轨道交通EMC） | - |
电源与功耗参数 | 供电方式 | 通过Tricon/Tricon CX I/O机架冗余电源供电 | - |
输入电压范围 | DC 24V±15%、DC 48V±15%、DC 125V±15%（软件可配置） | V |
额定电流 | DC 24V时：≤0.08A/路；DC 125V时：≤0.02A/路；模块总电流≤3A | A |
最大功耗 | DC 24V时≤12W；DC 125V时≤15W | W |
电源保护 | 具备过流保护（总保护阈值3.5A）、过压保护（DC 150V时触发） | - |
冗余供电 | 支持双路冗余电源输入，通过I/O机架自动切换，切换时间≤1ms | - |
输入性能参数 | 输入通道数量 | 32路数字量输入，独立隔离设计，通道分组可控（每8路一组） | 路 |
输入信号类型 | 干接点（无源触点）、湿接点（有源电压信号），支持正/负逻辑配置 | - |
输入响应时间 | ≤1ms（从信号触发到控制器识别，可配置1ms/2ms/5ms/10ms四档） | ms |
干接点输入电阻 | ≤1kΩ（闭合状态）；≥10MΩ（断开状态） | Ω |
湿接点输入阈值 | 高电平有效：≥18V（DC 24V）、≥36V（DC 48V）、≥95V（DC 125V）；低电平有效：≤5V（全电压等级） | V |
隔离性能 | 通道间隔离电压≥1kVrms；通道与地隔离电压≥2kVrms；电源与信号隔离电压≥2kVrms | Vrms |
输入滤波 | 内置RC滤波电路，滤波时间常数可通过软件配置（10μs~10ms） | - |
通道诊断 | 支持开路、短路、过压诊断，诊断覆盖率≥99% | - |
冗余与通讯参数 | 冗余架构 | 三重模件冗余（TMR），三个独立通道并行采集，仲裁电路实现2oo3表决 | - |
冗余切换时间 | 单个通道故障时，冗余切换无感知，切换时间≤1ms | ms |
通讯接口 | TRICONEX专有TMR总线接口，支持与控制器三重冗余通讯 | - |
通讯速率 | TMR总线速率100Mbps，数据传输延迟≤0.1ms | Mbps/ms |
诊断数据传输 | 支持通道故障、电源故障、通讯故障等诊断信息实时上传至控制器 | - |
故障覆盖率 | ≥99%（可检测到的硬件与信号故障） | % |
表决方式 | 三重采集数据2oo3表决，异常数据自动剔除，表决结果上传控制器 | - |
热插拔支持 | 支持带电热插拔，插拔过程中不影响系统正常运行，模块配置自动恢复 | - |
环境与可靠性参数 | 工作温度范围 | -40℃~70℃ | ℃ |
存储温度范围 | -40℃~85℃ | ℃ |
工作湿度范围 | 5%~95%（无凝露），支持湿度循环测试（10%~90%，每小时循环） | % |
抗干扰性能 | IEC 61000-4-2（ESD）：±15kV空气放电，±8kV接触放电；IEC 61000-4-3（辐射抗扰）：20V/m；IEC 61000-4-4（电快速瞬变）：±4kV；IEC 61000-4-5（浪涌）：±2kV（差模）、±4kV（共模） | - |
防护等级 | IP20（模块本体）；IP54（配合防护外壳时） | - |
平均无故障运行时间（MTBF） | ≥800,000小时（25℃环境温度，基于Telcordia SR-332标准） | 小时 |
三、功能特点
1. TMR三重冗余架构，筑牢安全采集防线
模块采用TRICONEX核心的三重模件冗余（TMR）架构，构建“三重采集-独立处理-2oo3表决-可靠上传”的全链路冗余容错机制，从根本上杜绝单一故障导致的信号采集错误。32路输入信号分别被三个完全独立的采集通道同步采集，每个通道配备专属的信号调理、光电隔离与数字化处理电路，确保三路采集过程的物理独立性与电气隔离性。采集完成后，三路数字化数据传输至冗余仲裁电路，通过2oo3（二取三）表决逻辑对数据进行校验：当三路数据一致时，直接输出采集结果；当某一路数据与另外两路存在偏差时，系统自动判定该通道为故障通道，剔除异常数据并采用另外两路一致数据作为最终采集结果。同时，模块实时监测三个通道的工作状态，当检测到通道故障（如芯片损坏、隔离失效）时，立即通过TMR总线将故障信息（含故障通道编号、故障类型）上传至控制器，并自动隔离故障通道，剩余两个通道继续维持正常采集工作，切换过程无感知且不影响采集数据的连续性，故障容错率达到行业顶级水平，完全满足SIL 3级安全仪表系统的要求，适用于紧急停车、安全连锁、故障安全控制等关键场景。
2. 宽范围信号适配，灵活应对多元场景
模块凭借“多电压等级兼容+干湿接点适配+参数柔性配置”的设计，实现对不同现场设备信号的全方位适配，无需更换模块即可满足多样化采集需求。电压等级适配方面，通过软件配置即可实现DC 24V、DC 48V、DC 125V三种常见工业电压等级的切换，适配不同厂商的传感器、开关设备输出信号，如DC 24V的接近开关、DC 125V的高压柜状态开关等；信号类型适配方面，支持干接点（无源触点）与湿接点（有源电压信号）两种采集模式，干接点模式下可直接采集限位开关、按钮等无源触点的通断状态，湿接点模式下可采集传感器、变送器输出的有源电压信号，两种模式通过软件一键切换，无需改动硬件接线。参数配置灵活性方面，支持输入逻辑（高电平有效/低电平有效）的软件自定义，可根据现场设备的信号极性灵活调整；输入响应时间支持1ms、2ms、5ms、10ms四档配置，快速响应档（1ms）适配汽轮机转速开关等对实时性要求高的场景，慢响应档（10ms）适配振动较大环境下的开关信号采集，可有效过滤干扰信号；输入滤波参数可通过软件调整滤波时间常数（10μs~10ms），进一步提升对复杂干扰环境的适应能力。此外，模块支持32路通道的分组管理，可将通道划分为4组（每组8路），实现不同工艺单元信号的独立采集与诊断，提升系统配置的灵活性与运维效率。
3. 全维度诊断体系，精准故障定位运维
集成“通道级-模块级-总线级”全维度诊断功能，通过硬件自检与软件监测的深度融合，实现故障的实时检测、精准定位与快速排查，大幅降低运维难度。通道级诊断具备三重核心能力：开路诊断可实时监测输入回路的断线故障，当干接点回路开路或湿接点信号线断裂时，立即标记故障通道并上传故障代码；短路诊断可检测输入通道与电源或地的短路故障，当通道出现短路时，模块自动切断该通道的采集回路，避免故障扩大并上报短路故障信息；过压诊断可监测湿接点输入信号的过压情况，当输入电压超过额定电压150%时，触发过压告警并隔离该通道。模块级诊断内置硬件自检电路，实时监测三个冗余通道的芯片工作状态、电源电压稳定性、时钟信号完整性等关键参数，当出现通道电路故障、电源异常、仲裁电路失效等问题时，自动触发模块故障告警，并通过TMR总线将故障信息（含故障类型、故障通道编号）上传至控制器。总线级诊断实时监测与控制器之间的TMR总线通讯状态，包括通讯速率、数据传输完整性、总线电压等指标，当出现总线中断、数据丢包、总线干扰等问题时，立即上报通讯故障并启动冗余通讯链路（若配置）。所有诊断数据可通过TRICONEX TriStation 1131组态软件实时查看，支持故障日志存储（最多1000条近期故障记录），日志包含故障发生时间、故障类型、故障通道、恢复时间等关键信息，为运维人员提供完整的故障追溯与原因分析依据，实现“故障精准定位-快速排查-根源分析”的全流程运维管理。
4. 工业级加固设计，耐受极端恶劣环境
采用全方位的工业级加固设计，从元器件选型、电路设计到结构防护，全方位保障模块在极端工业环境下的稳定运行。抗干扰防护方面，模块采用“金属屏蔽外壳+多层PCB板+光电隔离+EMC滤波”的四重抗干扰方案：金属屏蔽外壳采用冷轧钢板材质，屏蔽效能≥90dB，可有效抵御外部电磁辐射干扰；多层PCB板采用信号层与电源层分离设计，减少内部信号串扰；每个输入通道采用独立光电隔离技术，隔离电压≥2kVrms，阻断外部强电干扰与共模干扰对模块核心电路的影响；电源回路与信号输入回路均配备EMC滤波器，可滤除电网中的脉冲干扰、谐波干扰与浪涌冲击，符合IEC 61000-4系列最高等级抗干扰标准，在变频器、高压电机等强干扰源附近仍能稳定工作。宽环境适应方面，选用军工级宽温元器件，工作温度范围覆盖-40℃~70℃，可在东北高寒油田、南方高温炼厂、沙漠油气开采等极端温度场景下正常运行；湿度适应范围覆盖5%~95%（无凝露），模块PCB板采用防潮涂层处理，可在海上平台、造纸厂、印染厂等潮湿高盐雾环境中长期运行；支持高海拔环境运行（≤5000m），无需额外降容或调整参数，适配高原电力、矿山等场景。结构加固方面，采用高强度金属外壳与防震动安装卡扣，可抵御工业现场的机械振动（符合IEC 60068-2-6标准，10g加速度）与冲击（符合IEC 60068-2-27标准，50g峰值加速度），确保模块在轨道交通、矿山机械等振动剧烈的场景中可靠工作；模块针脚采用镀金处理，提升抗氧化与耐磨性能，延长插拔寿命（≥100次热插拔）。
5. 无缝集成与热插拔，提升部署运维效率
模块采用标准化设计，实现与TRICONEX Tricon及Tricon CX系列控制器的无缝集成与高效运维。物理集成方面，模块适配TRICONEX专用I/O机架，采用插拔式连接设计，模块底部的总线接口与机架精准对接，推入后旋转锁定手柄即可完成固定，无需复杂接线即可实现与机架的电气连接；支持带电热插拔功能，运维人员可在系统不停机的情况下更换故障模块，模块插入后可自动识别并加载预设的通道配置、电压等级、响应时间等参数，恢复正常工作时间≤30秒，极大降低了维护停机时间，提升了系统的连续运行能力。软件集成方面，深度兼容TRICONEX TriStation 1131组态软件，支持全图形化配置界面，运维人员可通过拖拽方式完成输入电压等级、信号类型、输入逻辑、响应时间、滤波参数等配置，软件内置模块驱动库与典型应用模板（如ESD系统信号采集模板、FSSS系统状态监测模板），无需编写底层代码即可快速完成配置；支持在线配置修改与参数下载，可通过以太网远程连接控制器对模块参数进行调整，无需现场操作，尤其适用于偏远地区或危险区域的设备运维。此外，模块支持与第三方监控系统的集成，通过OPC UA、Modbus TCP等协议（需配合TRICONEX通讯模块）将采集数据与诊断信息上传至DCS系统、SCADA监控平台，实现全系统的集中监控与数据共享，提升工厂级运维管理效率。
四、使用注意事项
1. 安装前准备
- 核对模块型号为TRICONEX 3503EC1，确认产品合格证、校准报告、接线手册、安全认证证书、软件驱动包等技术资料齐全。检查模块外观无碰撞变形、针脚无弯曲氧化、指示灯无损坏，确认Tricon/Tricon CX I/O机架（需单独配置）的型号与模块适配，机架电源、总线接口无故障，机架冗余电源功能正常。
- 安装环境需满足温度-40℃~70℃、湿度5%~95%（无凝露），远离变频器、高压开关柜、大型电机等强电磁干扰源（间距≥1000mm），避免阳光直射、雨水冲刷与粉尘堆积。危险区域安装时，需确认模块防爆等级（Ex nA IIC T4 Ga）与现场危险区域等级（仅适用于Zone 2区域）匹配，严禁在Zone 1及以上危险区域安装。安装位置需预留≥100mm的散热空间，确保通风良好；机架安装面需平整，水平度误差≤1mm/m，避免因安装不平导致模块与机架总线接口接触不良。
- 准备专用工具：扭矩螺丝刀（0.5~2.0N·m）、万用表（精度≥0.01V）、绝缘电阻测试仪（1000V）、回路电阻测试仪、预装TRICONEX TriStation 1131 V4.8及以上版本的调试电脑、专用I/O接线端子、双绞屏蔽电缆、绝缘手套、验电器、防爆工具（危险区域安装时）等安全装备。
2. 安装与接线规范
- 安装人员需具备工业自动化设备安装资质与安全仪表系统运维经验，严格执行“停电-验电-接地-挂牌”安全流程，危险区域安装需额外遵守防爆作业规范，佩戴防爆装备并设置警戒区域。机架安装时，先将I/O机架固定牢固，确认机架电源已断开，再将模块对准机架导轨平稳推入，顺时针旋转锁定手柄至“锁定”位置，确保模块与机架总线接口接触良好，听到“咔嗒”声确认锁定到位；热插拔操作需在系统支持热插拔功能且模块处于“备用”状态时进行，插拔过程中保持手部干燥，避免接触模块针脚。
- 接线前用绝缘电阻测试仪检测输入回路绝缘电阻≥100MΩ（DC 500V），用万用表检测机架电源电压与模块配置电压等级一致（DC 24V/48V/125V±15%），确保电压稳定；用回路电阻测试仪检测干接点回路通断性，确保回路电阻符合要求（闭合时≤1kΩ，断开时≥10MΩ）。I/O电缆需选用专用双绞屏蔽线，截面积≥0.5mm²，屏蔽层覆盖率≥90%；电缆需单独穿金属管敷设，远离动力电缆（间距≥500mm），避免电磁干扰；危险区域接线需采用防爆密封接头，确保防爆性能。
- 接线时严格按照接线手册区分输入端子、电源端子与接地端子，32路输入通道编号与现场设备一一对应，避免错接。干接点接线时，需确认回路供电电压与模块配置一致，正负极不得接反；湿接点接线时，需区分信号正负极，确保与模块输入端子极性匹配。电源正负极不得接反，输入回路不得短路（可在回路中配置1A熔断器进行保护）；屏蔽电缆的屏蔽层需单端接地（接地电阻≤4Ω），接地端选择机架接地端子，避免两端接地产生环流干扰。接线完成后核对接线无误，用扎带整理线缆，固定牢固，避免线缆受力拉扯导致接线松动；危险区域接线完成后需进行防爆密封处理，确保密封性能符合要求。
3. 运行与维护要求
- 首次通电前通过TriStation 1131软件完成模块配置：根据现场需求配置输入电压等级、信号类型（干接点/湿接点）、输入逻辑（正/负逻辑）、响应时间、滤波参数、诊断功能使能等参数，确保同一通道的硬件接线与软件配置一致。配置完成后下载至Tricon/Tricon CX控制器，重启模块使配置生效。进行功能测试：输入侧接入标准信号（干接点通断信号、湿接点电压信号），验证采集数据的准确性与冗余表决功能；模拟通道开路、短路故障，确认诊断功能正常；模拟单一通道故障，确认模块冗余切换与故障上报功能正常。
- 日常运维：每日查看模块LED指示灯状态，PWR灯常亮表示电源正常，RUN灯常亮表示运行正常，COM灯闪烁表示通讯正常，ERR灯亮起表示存在故障；每周用干布清洁模块表面粉尘，检查接线端子有无发热（温升≤40K）、松动及腐蚀，检查屏蔽层接地是否可靠；每月通过TriStation 1131软件查看模块诊断数据，分析通道故障、通讯状态、电源稳定性等指标，及时处理潜在问题；每季度进行一次冗余功能测试与通道诊断测试，模拟通道故障验证冗余切换性能，确保冗余机制与诊断功能有效；每年进行一次全面校准，校验输入响应时间、信号采集精度等参数，确保模块性能符合要求。
- 故障处理：当ERR灯亮起时，通过控制器或TriStation 1131软件查看故障代码，根据代码手册定位故障原因。通道故障（代码F01-F32）：检查对应通道接线与现场设备，若为开路故障则修复接线，若为短路故障则排查短路点并修复，若为过压故障则检查现场设备输出电压；模块故障（代码F99）：确认故障后，在系统支持热插拔的情况下更换备用模块，导入配置文件恢复运行；通讯故障（代码C01）：检查机架总线接口、通讯电缆，修复或更换故障部件，若为总线干扰则优化电缆敷设或增加屏蔽措施。故障排除后，记录故障类型、处理方法、故障原因与时间，更新运维档案；危险区域故障处理需在断电并确认现场安全后进行，避免引发安全事故。
