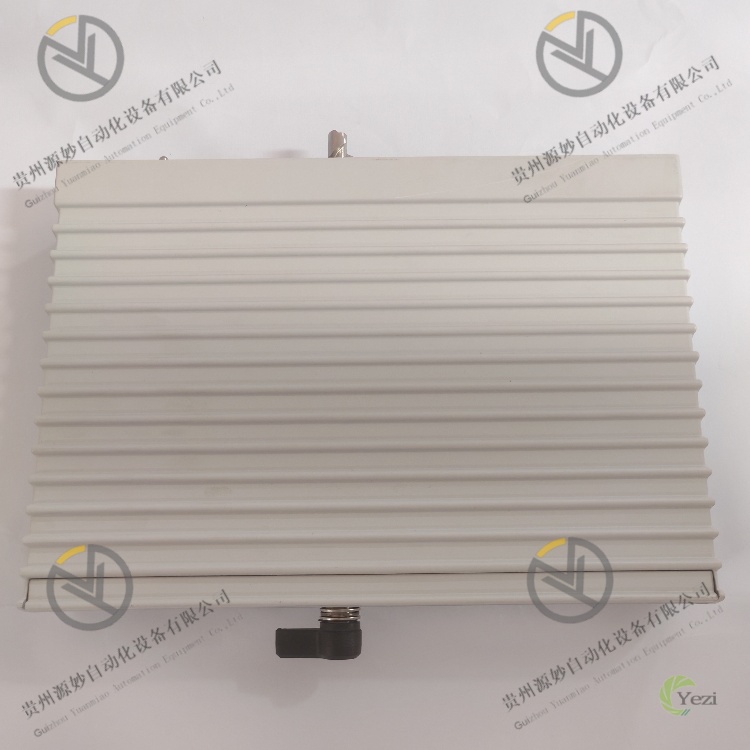

TRICONEX AI3351
一、概述
TRICONEX AI3351是高性能模拟输入模块，其核心定位是为工业自动化控制系统及安全仪表系统（SIS）提供高精度模拟信号采集与转换服务，可精准接收现场温度、压力、流量、液位等传感器输出的模拟信号（如4-20mA、0-20mA电流信号），并将其转换为标准数字信号传输至TRICONEX主控制器或分布式控制系统（DCS），为工业过程的实时监控、精准控制及安全防护提供可靠的数据支撑。
采用三重模块冗余（TMR）架构设计，具备极强的容错性与环境适应性，可在高温、高振动、多干扰等恶劣工业环境中长期稳定运行。产品广泛应用于石油化工、电力能源、天然气开采、矿井提升、制药、冶金、污水处理等高风险工业领域，适配安全仪表系统搭建、老旧控制系统升级改造及工业过程参数监测等各类需求，通过全面的在线诊断与热备用功能，确保工业生产过程的连续性与安全性。
二、产品特性
- 高可靠性三重冗余架构：内置三个完全相同的独立子电路与微处理器单元，采用三重模块冗余（TMR）结构及容错控制逻辑，单个子电路故障时不影响整体模块运行，可承受恶劣工业环境的严苛考验，为系统运行的连续性提供核心保障。
- 高精度信号采集转换：具备16位高分辨率，模拟信号采集精度达±0.1%满量程；针对不同频率范围的信号优化了精度表现，在1000~20000Hz频率区间精度可达±0.01%，确保采集数据的准确性与可信度，满足高精密工业过程监控需求。
- 灵活的配置与扩展能力：标准配置8个非共用模拟输入通道，支持4-20mA或0-20mA可选输入类型；支持多达118个I/O模块（模拟+数字）的扩展连接，同时兼容远程I/O部署，可实现距离主机最远12公里的信号采集，适配不同规模工业控制系统需求。
- 便捷的运维与容错设计：支持模块级在线热插拔，可在不中断系统运行、不影响现场布线的前提下完成安装与更换；具备“热备用”功能，应对无法及时运维的紧急场景；内置全面的在线诊断功能，可实时监测输入信号异常、模块电路故障等问题，便于快速定位与隔离故障，提升运维效率。
- 强环境适配与抗干扰能力：工作温度范围覆盖-40℃~+75℃，可在极端温区稳定运行；具备优异的抗振（5g，10Hz~2000Hz）与抗冲击（50g，11ms）性能；采用强化电磁屏蔽设计，有效抵御工业现场大功率设备产生的电磁干扰，确保信号传输稳定性。
- 高效通信与系统集成：支持RS-232、RS-485串行通信接口，兼容Modbus TCP/IP、Modbus RTU等主流通信协议；可便捷对接Foxboro、Honeywell等品牌DCS系统，以及对等网络中的其他TRICONEX控制器和TCP/IP网络外部主机，实现数据高效交互与远程监控。
- 智能减负设计：输入模块内置独立智能处理功能，可自主完成信号采集、滤波、转换等基础处理，大幅减轻主控制器的运算负荷，提升整个控制系统的响应效率。
三、技术参数
1. 核心基础参数
- 产品型号：TRICONEX AI3351
- 产品类型：模拟输入模块（含脉冲输入变种）
- 制造商：TRICONEX（英维思/Invensys旗下）
- 所属系列：AI3000系列
- 核心功能：模拟信号采集与转换、在线故障诊断、智能信号处理
- 冗余架构：三重模块冗余（TMR）
- 适用系统：TRICONEX安全仪表系统（SIS）、工业自动化控制系统、分布式控制系统（DCS）
- 应用领域：石油化工、电力能源、天然气、矿井提升、制药、冶金、污水处理、食品加工等
2. 电气性能参数
- 供电电压：24V DC（具体可根据应用场景微调）
- 输入类型：模拟量输入（标准4-20mA，可选0-20mA电流信号）；脉冲输入（变种型号，频率范围20Hz~20000Hz）
- 通道数量：8个非共用模拟输入通道；32点共用通道（脉冲输入变种）
- 工作电流范围：2~22mA DC
- 分辨率：16位
- 精度：±0.1%满量程（标准模拟输入）；1000~20000Hz时±0.01%、100~999Hz时±0.1%、20~99Hz时±1.0%（脉冲输入变种）
- 输入带宽（3dB）：16Hz（模拟输入）
- 更新速率：100ms；输入变化采样周期为一次扫描或210毫秒（以较长者为准，脉冲输入变种）
- 输入诊断故障范围：全量程的0.5%（脉冲输入变种）
- 通信接口：1路RS-232串口、1路RS-485串口
- 通信协议：支持Modbus TCP/IP、Modbus RTU协议
3. 环境与物理参数
- 工作温度：-40℃~+75℃
- 存储温度：-40℃~+85℃
- 相对湿度：5%~95% RH（无冷凝）
- 抗振能力：5g，10Hz~2000Hz
- 抗冲击能力：50g，11ms
- 重量：约1.5公斤（产品本身）；3公斤（含运输包装）
- 安装方式：模块级现场安装（兼容导轨式/机柜式安装）
- 特殊功能：热插拔、热备用
四、工作原理
TRICONEX AI3351的核心工作原理是“模拟信号采集-智能处理转换-冗余校验传输-状态诊断反馈”的闭环工作流程，通过模块内部信号采集单元、智能处理单元、冗余校验单元、通信传输单元及故障诊断单元的协同运作，实现模拟信号的精准采集与可靠传输，具体工作过程可分为四个核心阶段：
第一阶段：信号采集与预处理阶段。现场传感器（温度、压力、流量等）输出的4-20mA或0-20mA模拟信号，通过专用接线端子接入模块的8个非共用输入通道；模块内置滤波电路对原始信号进行预处理，去除工业现场电磁干扰产生的杂波，同时对信号进行幅值校准，确保采集信号的稳定性与规范性。
第二阶段：智能转换与冗余运算阶段。预处理后的模拟信号传输至模块内置的三个独立微处理器单元，同步完成模-数（A/D）转换，将模拟信号转换为16位数字信号；通过三重模块冗余（TMR）校验逻辑对三个单元的转换结果进行比对校验，剔除异常数据，确保数字信号的准确性；同时，智能处理单元自主完成数据格式标准化处理，减轻主控制器运算负荷。
第三阶段：数据传输与交互阶段。校验通过后的标准数字信号，通过RS-485/RS-232通信接口或Modbus协议，传输至TRICONEX主控制器、分布式控制系统（DCS）或远程监控主机；对于支持远程I/O的场景，信号可通过专用链路传输至12公里范围内的主机系统，实现数据的远程交互与集中监控。
第四阶段：状态诊断与故障反馈阶段。模块在工作过程中实时进行在线自诊断，监测输入信号是否超出故障范围、内部电路是否正常、通信链路是否通畅；若检测到故障，立即启动故障隔离机制，避免故障扩散，同时通过热备用功能保障信号采集不中断；并将故障代码、故障类型等信息反馈至主控制器，提醒运维人员及时处置。
五、常见故障排查
1. 信号采集不准确/数据偏差过大
现象：模块传输至主控制器的数字信号与现场实际参数偏差超出允许范围；数据波动频繁，无法稳定反映现场工况；特定频率区间（如20~99Hz）数据精度明显下降。
原因：现场传感器故障或校准失效；信号线路松动、接触不良、破损或短路；信号线路未采用屏蔽电缆，受工业电磁干扰影响；模块输入通道故障；模块校准参数丢失或配置错误。
解决方案：1. 检查现场传感器工作状态，使用专业工具校准传感器输出信号，确认信号准确性，故障传感器需及时更换；2. 断开电源，核对信号线路接线，紧固松动接头，修复或更换破损、短路的线路；更换屏蔽电缆传输信号，将线路远离变频器、大功率电机等强电磁干扰源，屏蔽电缆单端可靠接地（接地电阻≤4Ω）；3. 切换至备用输入通道进行测试，排查通道故障；4. 通过配置工具重新校准模块参数，恢复默认配置并结合现场工况微调，确保参数设置符合要求。
2. 通信链路中断/数据传输异常
现象：模块与主控制器、DCS系统无法建立通信；数据传输频繁中断或丢包；远程监控主机无法接收模块数据或下发配置指令；通信状态指示灯异常闪烁。
原因：通信线路（RS-232/RS-485）松动、接触不良或破损；通信参数配置错误（协议类型、地址、波特率不匹配）；通信接口连接器损坏、氧化；模块内置通信单元故障；主控制器通信模块故障或地址冲突；远程I/O传输链路超出12公里有效范围。
解决方案：1. 断开电源，检查通信线路连接状态，重新插拔并紧固接头，更换破损、老化的线路；对于远程I/O场景，确认传输链路距离未超出12公里，必要时增设信号放大器；2. 核对模块与主控制器的通信参数（协议、地址、波特率），确保完全一致，重新配置后重启通信链路；3. 检查通信接口连接器是否存在损坏、氧化现象，清理接口杂质或更换同规格连接器；4. 排查主控制器通信模块工作状态及地址分配，避免地址冲突；5. 若仍无法正常通信，可能为模块内置通信单元故障，需联系TRICONEX官方售后检修。
3. 模块故障报警/热备用异常
现象：主控制器显示模块故障报警；模块热备用功能无法正常启动；在线诊断提示“冗余校验失败”“通道故障”等信息；模块频繁自动重启。
原因：模块内部冗余子电路故障；供电电压不稳定或超出24V DC标准范围；模块安装不牢固，受振动影响导致内部接触不良；模块固件版本过低或损坏；热备用参数配置错误。
解决方案：1. 用万用表检测供电电源电压，确保稳定在24V DC标准范围，若电压波动过大，更换高精度稳压电源模块；2. 检查模块安装状态，紧固安装螺丝，避免振动导致的内部接触不良；3. 通过配置工具查看模块固件版本，升级至最新稳定版本，修复固件损坏问题；4. 重新核对热备用参数配置，确保符合系统要求；5. 若故障仍未解决，可能为模块内部冗余子电路故障，需通过热插拔更换备用模块，故障模块返厂检修。
4. 模块无法启动/无响应
现象：接入24V DC电源后，模块电源指示灯无响应，无法启动；主控制器无法识别模块；模块对配置指令无任何反馈。
原因：供电电源故障或电源接口接触不良；电源正负极接反；模块内部供电回路短路或元件老化；模块与主控制器的连接链路故障；模块硬件损坏。
解决方案：1. 检查供电电源是否正常输出，更换备用电源测试；重新插拔电源接口，紧固接头，核对电源正负极接线，纠正错误接线；2. 检查模块与主控制器的连接链路（信号线、通信线），确保接线正确、牢固；3. 断开电源后等待5分钟，重新接通电源尝试启动，排除瞬时电压冲击导致的启动故障；4. 若仍无法启动或无响应，可能为模块内部硬件损坏，需联系TRICONEX官方售后检测维修。
六、注意事项
- 模块安装、接线、维护前，必须断开所有供电电源及信号线路，等待模块完全冷却（至少5分钟），避免高压触电或信号短路风险；安装和维护工作必须由具备专业资质的技术人员根据产品手册及行业技术规程操作。
- 安装时需选择平整、牢固的安装面，采用规范的固定方式，避免模块在10Hz~2000Hz的振动环境中松动；模块周围需预留充足的散热与维护空间（建议两侧至少预留10cm），避免与大功率发热设备紧邻安装；在高温、高湿度环境中安装时，需做好防潮、隔热防护措施。
- 接线时需严格区分电源接口、模拟输入通道接口及通信接口，按照模块接口标识规范接线，严禁接口错接或电源正负极接反；模拟信号线路与动力电缆需分开布线（间距至少30cm），优先选用屏蔽电缆并可靠接地，减少电磁干扰对信号采集的影响。
- 首次配置与启动前，需详细阅读产品技术手册，结合现场传感器类型、信号范围及系统需求，合理设置输入信号类型、采样速率、通信参数及热备用参数；建议先进行空载信号测试，验证模块采集精度、通信稳定性及冗余功能可靠性后，再接入实际现场信号运行。
- 日常运维中，需定期通过主控制器查看模块运行状态、冗余校验结果及故障记录；每3-6个月对模块接口、接线端子进行一次全面检查，清理表面灰尘、紧固松动接头，及时更换老化、破损的线路；定期备份模块配置参数，便于故障后的参数恢复；升级模块固件时，需选择官方认证的稳定版本，避免固件异常导致模块故障。
- 更换模块或备件时，必须选用与TRICONEX AI3351型号完全匹配的原厂正品及配套备件，严禁使用型号不符、规格不匹配的替代产品；更换过程中需严格遵循热插拔操作规范，避免中断系统运行；更换后需重新核对接线正确性、参数配置及冗余功能，完成测试确认工作后，方可投入正式运行。
