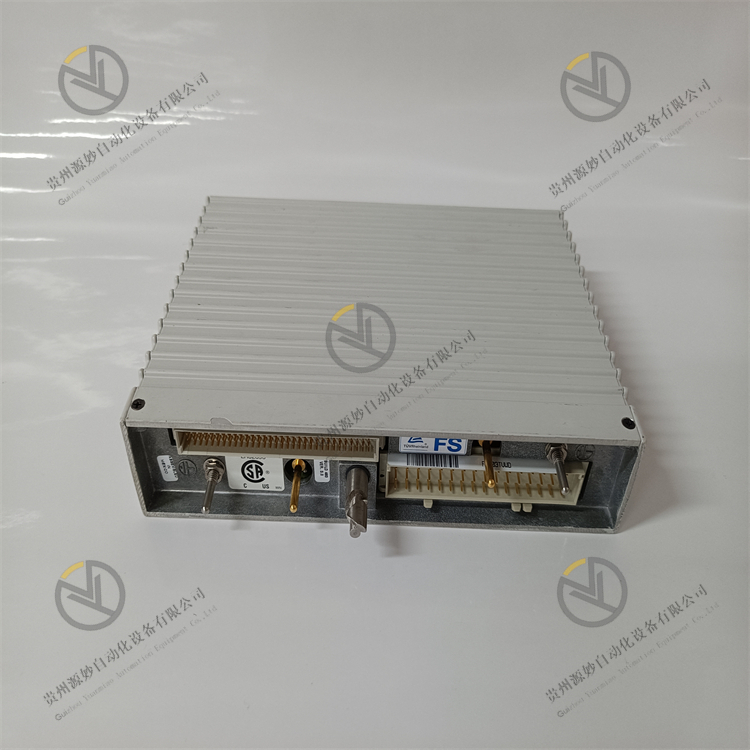

TRICONEX MP3101
一、概述
TRICONEX MP3101是冗余处理器模块，作为安全仪表系统（SIS）与工业自动化控制系统的“核心大脑”，其核心定位是实现控制逻辑运算、系统资源调度、I/O模块数据交互及安全联锁保护功能，广泛适配石油化工、核电、电力能源等高风险工业场景的安全控制需求。
该模块采用成熟的三重模块冗余（TMR）架构设计，通过三个独立的处理器单元同步执行控制逻辑并进行交叉校验，有效规避单点故障风险，确保控制指令的可靠性与准确性。依托TRICONEX在安全控制领域的深厚技术积淀，MP3101具备极强的环境适应性与抗干扰能力，可在高温、高振动、强电磁干扰等恶劣工业环境中长期稳定运行，为工业生产过程的连续性与安全性提供核心保障。其不仅支持与TRICONEX全系列I/O模块的无缝对接，还兼容主流工业通信协议，可便捷融入现有工业自动化生态，适配新建安全控制系统搭建及老旧系统升级改造等各类应用需求。
二、产品特性
- 高安全级三重冗余架构：内置三个完全独立的32位微处理器单元，采用三重模块冗余（TMR）设计及表决逻辑，三个单元同步采集I/O数据、执行控制程序并比对运算结果，任一单元故障时不影响系统整体运行，故障单元可在线热更换，系统可用性达99.999%以上，满足IEC 61508标准SIL 3安全等级要求。
- 高性能运算与处理能力：搭载高性能32位RISC处理器，核心运算频率达100MHz，支持复杂控制逻辑运算（如梯形图、功能块图、结构化文本等），控制程序扫描周期最短可达10ms，可高效处理海量I/O数据交互与实时控制指令输出，适配大规模工业场景的精准控制需求。
- 灵活的系统扩展与兼容能力：支持最多8个扩展机架级联，可接入TRICONEX全系列模拟量、数字量I/O模块，最大可扩展I/O点数达1000+，适配不同规模工业控制系统的扩展需求；兼容TRICONEX 3000系列全系列组件，可与现有TRICONEX系统无缝融合，降低系统升级改造成本。
- 全方位在线诊断与容错设计：内置全面的在线自诊断功能，实时监测处理器单元、内存、通信接口、电源模块及I/O链路状态，可精准定位故障位置并生成详细故障代码；具备故障隔离机制，故障单元自动退出运行且不影响系统正常工作，配合热备用功能，确保控制过程不中断。
- 高效通信与系统集成能力：配备多类型通信接口，支持RS-232、RS-485、Ethernet等多种通信方式，兼容Modbus TCP/IP、Modbus RTU、OPC等主流工业通信协议；可便捷对接分布式控制系统（DCS）、监控与数据采集系统（SCADA）及第三方工业设备，实现数据高效交互与远程监控。
- 强环境适应性与抗干扰能力：工作温度范围覆盖-40℃~+75℃，可在极端温区稳定运行；具备优异的抗振（5g，10Hz~2000Hz）与抗冲击（50g，11ms）性能；采用强化电磁屏蔽设计，通过EMC电磁兼容性认证，可有效抵御工业现场大功率设备产生的电磁干扰，确保信号传输与运算逻辑的稳定性。
- 便捷的运维与管理设计：支持模块级在线热插拔，可在不中断系统运行的前提下完成安装、更换与维护；配备直观的本地状态指示灯（电源、运行、故障、冗余状态），便于运维人员快速判断模块工作状态；支持通过专用配置软件进行控制程序下载、参数配置与故障排查，大幅提升运维效率。
三、技术参数
1. 核心基础参数
- 产品型号：TRICONEX MP3101
- 产品类型：冗余处理器模块
- 制造商：TRICONEX（英维思/Invensys旗下）
- 所属系列：TRICONEX 3000系列
- 核心功能：控制逻辑运算、系统资源调度、I/O数据交互、安全联锁保护、在线故障诊断
- 冗余架构：三重模块冗余（TMR）
- 安全等级：符合IEC 61508标准，SIL 3安全完整性等级
- 适用系统：TRICONEX安全仪表系统（SIS）、工业自动化控制系统
- 应用领域：石油化工、核电、电力能源（火电、水电、风电）、天然气开采与输送、矿井提升、制药、冶金、污水处理等
2. 电气性能参数
- 供电电压：24V DC（电压波动范围：18V DC ~ 32V DC）
- 处理器类型：32位高性能RISC处理器
- 核心运算频率：100MHz
- 内存配置：程序内存8MB，数据内存4MB（支持扩展至16MB）
- 控制程序扫描周期：最小10ms（可根据程序复杂度调整）
- 支持编程语言：梯形图（LD）、功能块图（FBD）、结构化文本（ST）、顺序功能图（SFC）
- 通信接口：1路Ethernet接口（RJ45）、2路RS-232串口、2路RS-485串口
- 通信协议：支持Modbus TCP/IP、Modbus RTU、OPC、DDE等
- I/O扩展能力：支持最多8个扩展机架级联，最大可接入I/O点数1000+
- 输入/输出信号：通过背板总线与I/O模块交互，支持模拟量、数字量、脉冲量等多种信号类型
- 故障响应时间：≤5ms（故障检测与隔离）
3. 环境与物理参数
- 工作温度：-40℃~+75℃
- 存储温度：-40℃~+85℃
- 相对湿度：5%~95% RH（无冷凝）
- 抗振能力：5g，10Hz~2000Hz（正弦波）
- 抗冲击能力：50g，11ms（半正弦波）
- 防护等级：IP54（防尘、防溅水）
- 重量：约2.5公斤（模块本身）；5公斤（含运输包装）
- 安装方式：机架式安装（适配TRICONEX标准机柜）
- 尺寸（长×宽×高）：250mm × 150mm × 80mm
- 特殊功能：在线热插拔、热备用、故障自诊断
四、工作原理
TRICONEX MP3101的核心工作原理是基于三重模块冗余（TMR）架构的“数据采集-并行运算-冗余表决-指令输出-故障诊断”闭环控制流程，通过模块内部三个独立处理器单元、背板总线接口单元、通信单元及故障诊断单元的协同运作，实现工业过程的安全、精准控制，具体工作过程可分为五个核心阶段：
第一阶段：系统初始化与参数配置阶段。模块接入24V DC电源后，自动完成初始化启动，三个处理器单元同步执行内部电路自检、内存校验及控制程序加载；运维人员通过专用配置软件或上位机系统，完成控制逻辑程序下载、通信参数配置（协议类型、地址、波特率）及I/O模块映射配置，确保模块与现场I/O模块、上位机系统精准适配。
第二阶段：I/O数据采集与预处理阶段。模块通过背板总线与各I/O模块建立实时通信，采集现场传感器、执行器的模拟量（如4-20mA电流信号）、数字量（如开关量信号）等运行数据；内置信号预处理单元对采集的数据进行滤波、幅值校准，去除电磁干扰产生的杂波，确保数据的准确性与稳定性，并将预处理后的数据同步分发至三个独立处理器单元。
第三阶段：并行运算与冗余表决阶段。三个处理器单元同步调用预设的控制逻辑程序（如梯形图、功能块图），对采集的I/O数据进行并行运算，生成各自的控制指令；冗余表决单元实时比对三个处理器单元的运算结果，若三个结果一致，则判定运算有效，输出最终控制指令；若某一单元运算结果与其他两个不一致，则判定该单元故障，自动屏蔽其输出，以另外两个一致单元的运算结果作为有效控制指令，实现故障容错。
第四阶段：控制指令输出与执行阶段。表决通过后的有效控制指令，通过背板总线传输至相应的输出型I/O模块，驱动现场执行器（如电磁阀、调节阀、电机控制器等）动作，实现对工业过程参数（温度、压力、流量等）的精准调节或安全联锁控制；同时，模块通过通信单元将控制指令、运算结果同步上传至上位机系统（DCS/SCADA），为远程监控提供数据支撑。
第五阶段：故障诊断与状态反馈阶段。模块在工作过程中，故障诊断单元实时监测三个处理器单元的运行状态（运算逻辑、内存、电源）、背板总线通信状态及与I/O模块的连接状态；若检测到处理器单元故障、通信链路中断等问题，立即启动故障隔离机制，将故障单元从系统中隔离，同时激活热备用单元（若配置）接替工作，确保控制过程不中断；并生成详细的故障代码（如处理器故障代码、通信故障代码），通过状态指示灯提示故障状态，同时将故障信息上传至上位机系统，提醒运维人员及时处置。
五、常见故障排查
1. 系统无法启动/初始化失败
现象：模块接入电源后，电源指示灯不亮或闪烁，无法完成初始化启动；上位机系统无法识别模块；初始化过程中提示“内存校验失败”“程序加载失败”等错误信息。
原因：供电电压不稳定或超出18V DC ~ 32V DC标准范围；电源接口松动、接触不良或正负极接反；模块内部电源单元故障；控制程序损坏或版本不兼容；内存芯片故障；背板总线连接松动或故障。
解决方案：1. 用万用表检测供电电源电压，确保稳定在标准范围，若电压波动过大，更换高精度稳压电源模块；2. 重新插拔电源接口，紧固接头，核对电源正负极接线，纠正错误接线；3. 检查背板总线连接状态，紧固总线接头，清理接头处杂质，若总线故障需更换背板总线；4. 通过配置软件重新下载兼容版本的控制程序，若提示内存校验失败，尝试重启模块后重新下载；5. 若上述措施无效，可能为模块内部电源单元或内存芯片故障，需联系TRICONEX官方售后检修。
2. 通信链路中断/数据交互异常
现象：模块与上位机系统（DCS/SCADA）无法建立通信；数据传输频繁中断或丢包；上位机无法下发控制指令或接收模块运行数据；通信状态指示灯异常闪烁。
原因：通信线路（Ethernet/RS-232/RS-485）松动、接触不良或破损；通信参数配置错误（协议类型、地址、波特率不匹配）；通信接口连接器损坏、氧化；模块内置通信单元故障；上位机通信模块故障或地址冲突；工业现场电磁干扰导致信号传输异常。
解决方案：1. 断开电源，检查通信线路连接状态，重新插拔并紧固接头，更换破损、老化的线路；Ethernet线路需确认水晶头压接良好，RS-485线路需确保终端电阻匹配（通常120Ω）；2. 核对模块与上位机的通信参数，确保协议类型、地址、波特率完全一致，重新配置后重启通信链路；3. 检查通信接口连接器是否存在损坏、氧化现象，清理接口杂质或更换同规格连接器；4. 将通信线路远离变频器、大功率电机等强电磁干扰源，优先选用屏蔽电缆并可靠接地（接地电阻≤4Ω），增强抗干扰能力；5. 排查上位机通信模块工作状态及地址分配，避免地址冲突；6. 若仍无法正常通信，可能为模块内置通信单元故障，需联系TRICONEX官方售后检修。
3. 冗余功能异常/故障报警
现象：主控制器显示模块冗余故障报警；三个处理器单元运算结果无法达成一致，频繁触发表决异常；热备用功能无法正常激活；故障指示灯常亮。
原因：某一处理器单元内部故障；处理器单元之间的同步链路中断；控制程序存在逻辑错误，导致运算结果偏差；模块散热不良，影响处理器单元正常工作；冗余参数配置错误。
解决方案：1. 查看模块状态指示灯及上位机故障记录，定位故障处理器单元，通过在线热插拔更换故障单元；2. 检查处理器单元之间的同步链路连接状态，紧固链路接头，修复或更换故障同步链路；3. 排查控制程序逻辑，通过配置软件调试程序，修正逻辑错误，重新下载程序后测试冗余功能；4. 检查模块安装环境的散热情况，清理模块表面灰尘，确保周围预留充足散热空间（建议两侧至少预留15cm），避免高温导致处理器工作异常；5. 重新核对冗余参数配置，确保符合系统要求，重启模块后验证冗余功能。
4. I/O数据采集/指令输出异常
现象：模块无法采集到I/O模块的现场数据，或采集的数据存在较大偏差；下发的控制指令无法被I/O模块接收，或执行器动作异常；上位机显示I/O链路故障报警。
原因：模块与I/O模块的连接链路松动、接触不良；I/O模块故障或未正常初始化；模块内部I/O接口单元故障；控制程序中I/O模块映射配置错误；现场传感器/执行器故障，导致信号异常。
解决方案：1. 检查模块与I/O模块的连接链路，紧固接头，清理接头处氧化层，修复或更换破损链路；2. 检查I/O模块工作状态，重启I/O模块或重新初始化，若I/O模块故障需更换；3. 核对控制程序中I/O模块映射配置，确保映射关系正确，重新下载程序后测试；4. 检查现场传感器/执行器工作状态，用专业工具检测其输出/输入信号，更换故障传感器/执行器；5. 若上述措施无效，可能为模块内部I/O接口单元故障，需联系TRICONEX官方售后检修。
六、注意事项
- 模块安装、接线、维护前，必须断开所有供电电源及通信线路，等待模块完全冷却（至少5分钟），避免高压触电或信号短路风险；安装和维护工作必须由具备专业资质的技术人员根据产品手册及行业技术规程操作。
- 安装时需选择平整、牢固的机架安装位置，采用规范的固定方式，避免模块在10Hz~2000Hz的振动环境中松动；模块周围需预留充足的散热空间（建议两侧至少15cm、顶部至少20cm），避免与大功率发热设备紧邻安装；在高温、高湿度环境中安装时，需做好防潮、隔热防护措施，确保环境相对湿度符合5%~95% RH（无冷凝）要求。
- 接线时需严格区分电源接口、通信接口及背板总线接口，按照模块接口标识规范接线，严禁接口错接或电源正负极接反；通信线路与动力电缆需分开布线（间距至少30cm），优先选用屏蔽电缆并可靠接地，减少电磁干扰对通信链路的影响；背板总线接线需确保接触良好，避免松动导致数据传输异常。
- 首次配置与启动前，需详细阅读产品技术手册，结合现场工业过程需求，合理编写控制逻辑程序，完成通信参数、I/O映射参数及冗余参数配置；建议先进行空载调试，验证模块初始化、通信链路、冗余功能及控制逻辑的可靠性后，再接入实际现场I/O信号运行。
- 日常运维中，需定期通过上位机系统查看模块运行状态、冗余表决结果及故障记录；每3-6个月对模块接口、接线端子、散热风扇进行一次全面检查，清理表面灰尘、紧固松动接头，及时更换老化、破损的线路；定期备份控制程序及配置参数，便于故障后的参数恢复；升级模块固件或控制程序时，需选择官方认证的稳定版本，避免固件/程序异常导致模块故障。
- 更换模块或备件时，必须选用与TRICONEX MP3101型号完全匹配的原厂正品及配套备件，严禁使用型号不符、规格不匹配的替代产品；更换过程中需严格遵循热插拔操作规范，先断开故障模块的通信链路，再进行物理更换，更换后需重新核对接线正确性、参数配置及冗余功能，完成测试确认工作后，方可投入正式运行。
