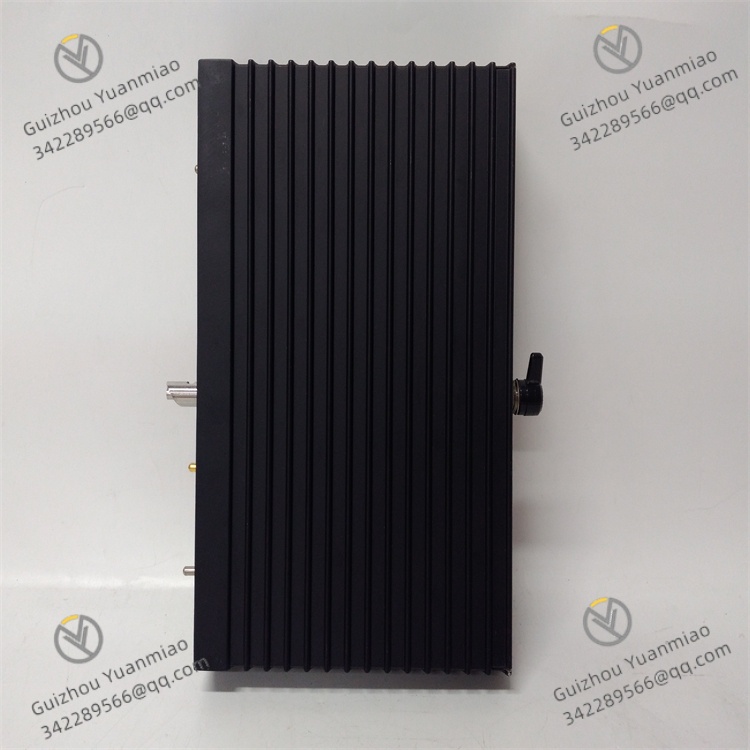

TRICONEX DI3361
一、概述
TRICONEX DI3361是数字输入模块，其核心定位是作为安全仪表系统（SIS）与工业自动化控制系统的“现场信号采集终端”，精准采集现场数字量信号（如开关状态、限位信号、故障联锁信号等），并将信号传输至TRICONEX冗余处理器模块（如MP3101）进行逻辑运算与分析，为工业过程的安全监控、联锁保护及设备状态判断提供可靠数据支撑，广泛适配石油化工、核电、电力能源等高风险工业场景的信号采集需求。
该模块采用成熟的三重模块冗余（TMR）架构设计，通过三个独立的输入通道单元同步采集现场信号并进行表决校验，有效规避单点故障与信号干扰风险，确保采集数据的准确性与可靠性。依托TRICONEX在安全控制领域的深厚技术积淀，DI3361具备极强的环境适应性与抗干扰能力，可在高温、高振动、强电磁干扰等恶劣工业环境中长期稳定运行，为工业生产过程的连续性与安全性提供关键保障。其不仅支持与TRICONEX 3000系列处理器模块及其他I/O模块的无缝对接，还具备灵活的配置功能与全面的在线诊断能力，适配新建安全控制系统搭建及老旧系统升级改造等各类应用需求。
二、产品特性
- 高安全级三重冗余架构：内置三个完全独立的数字输入单元，采用三重模块冗余（TMR）设计及表决逻辑，三个单元同步采集现场数字信号并进行比对校验，任一单元故障时不影响模块整体采集功能，故障单元可在线热更换，系统可用性达99.999%以上，满足IEC 61508标准SIL 3安全等级要求。
- 精准的信号采集能力：标准配置32个数字输入通道，每个通道独立采集、相互隔离，支持干触点或湿触点输入模式，适配24V DC标准数字信号（兼容12V DC~32V DC宽电压输入范围），可精准采集现场开关、限位开关、按钮等设备的状态信号，采集精度高、响应速度快。
- 灵活的系统扩展与兼容能力：支持与TRICONEX 3000系列全系列处理器模块（如MP3101）及其他I/O模块无缝对接，可通过背板总线实现与处理器模块的高速数据交互；支持最多8个扩展机架级联，最大可扩展I/O点数达1000+，适配不同规模工业控制系统的扩展需求；兼容主流工业控制逻辑，可便捷融入现有工业自动化生态。
- 全方位在线诊断与容错设计：内置全面的在线自诊断功能，实时监测输入通道状态、信号线路连接状态、模块电源状态及与处理器模块的通信状态，可精准定位故障位置并生成详细故障代码；具备故障隔离机制，故障通道自动退出运行且不影响其他通道正常工作，配合热备用功能，确保信号采集过程不中断。
- 强环境适应性与抗干扰能力：工作温度范围覆盖-40℃~+75℃，可在极端温区稳定运行；具备优异的抗振（5g，10Hz~2000Hz）与抗冲击（50g，11ms）性能；采用强化电磁屏蔽设计，通过EMC电磁兼容性认证，内置信号滤波电路，可有效抵御工业现场大功率设备产生的电磁干扰、浪涌干扰，确保信号采集的稳定性与准确性。
- 便捷的运维与管理设计：支持模块级在线热插拔，可在不中断系统运行的前提下完成安装、更换与维护；配备直观的本地状态指示灯（电源、运行、故障、通道输入状态），便于运维人员快速判断模块及各通道工作状态；支持通过专用配置软件进行通道参数配置与故障排查，大幅提升运维效率。
- 安全的输入保护设计：每个输入通道均内置过压保护、短路保护及反接保护电路，当检测到输入电压过高、线路短路或电源正负极接反时，可快速切断输入回路，避免模块及现场信号源设备损坏；故障排除后，模块可自动恢复正常采集功能（部分故障需手动复位）。
三、技术参数
1. 核心基础参数
- 产品型号：TRICONEX DI3361
- 产品类型：数字输入模块
- 制造商：TRICONEX（英维思/Invensys旗下）
- 所属系列：TRICONEX 3000系列
- 核心功能：现场数字信号采集、信号状态监测、在线故障诊断、数据上传至处理器模块
- 冗余架构：三重模块冗余（TMR）
- 安全等级：符合IEC 61508标准，SIL 3安全完整性等级
- 适用系统：TRICONEX安全仪表系统（SIS）、工业自动化控制系统
- 应用领域：石油化工、核电、电力能源（火电、水电、风电）、天然气开采与输送、矿井提升、制药、冶金、污水处理等
2. 电气性能参数
- 供电电压：24V DC（电压波动范围：18V DC ~ 32V DC）
- 输入类型：数字量输入（干触点/湿触点可选）
- 通道数量：32个独立数字输入通道（通道间完全隔离）
- 输入电压范围：12V DC ~ 32V DC（标准适配24V DC）
- 输入电流：每个通道正常工作电流2mA ~ 10mA DC
- 输入响应时间：≤1ms（从信号触发到数据稳定上传）
- 输入保护：过压保护、短路保护、反接保护
- 故障响应时间：≤5ms（故障检测与保护动作）
- 通信接口：通过背板总线与处理器模块通信
- 通信协议：兼容TRICONEX 3000系列系统内部通信协议
- I/O扩展能力：支持最多8个扩展机架级联，最大可接入I/O点数1000+
- 信号源类型：现场开关、限位开关、按钮、接近开关、光电开关等数字量信号设备
3. 环境与物理参数
- 工作温度：-40℃~+75℃
- 存储温度：-40℃~+85℃
- 相对湿度：5%~95% RH（无冷凝）
- 抗振能力：5g，10Hz~2000Hz（正弦波）
- 抗冲击能力：50g，11ms（半正弦波）
- 防护等级：IP54（防尘、防溅水）
- 重量：约1.6公斤（模块本身）；3.8公斤（含运输包装）
- 安装方式：机架式安装（适配TRICONEX标准机柜）
- 尺寸（长×宽×高）：250mm × 150mm × 70mm
- 特殊功能：在线热插拔、热备用、故障自诊断、通道独立保护、信号滤波
四、工作原理
TRICONEX DI3361的核心工作原理是基于三重模块冗余（TMR）架构的“信号采集-冗余校验-数据传输-状态反馈-故障诊断”闭环工作流程，通过模块内部三个独立输入单元、背板总线接口单元、信号滤波单元及故障诊断单元的协同运作，实现现场数字信号的精准采集与可靠传输，具体工作过程可分为四个核心阶段：
第一阶段：系统初始化与参数配置阶段。模块接入24V DC电源并通过背板总线与TRICONEX处理器模块（如MP3101）建立连接后，自动完成初始化启动，三个输入单元同步执行内部电路自检、通道校准及通信链路校验；运维人员通过专用配置软件，完成输入通道类型（干触点/湿触点）、信号滤波参数、故障保护阈值等配置，确保模块与现场信号源设备精准适配。
第二阶段：现场信号采集与预处理阶段。现场数字量信号（如开关闭合/断开、限位触发信号）通过专用接线端子接入模块的32个独立输入通道；每个通道内置的信号滤波单元对原始信号进行预处理，过滤电磁干扰产生的杂波与瞬时抖动，确保信号的稳定性；三个独立输入单元同步采集同一通道的预处理信号，为后续冗余校验提供基础数据。
第三阶段：冗余校验与数据整合阶段。冗余表决单元实时比对三个输入单元采集的信号数据，若三个数据一致，则判定采集信号有效，整合为标准数字信号；若某一单元采集的数据与其他两个不一致，则判定该单元故障，自动屏蔽其采集数据，以另外两个一致单元的采集数据作为有效信号，实现故障容错，确保采集数据的准确性。
第四阶段：数据传输与故障诊断阶段。校验通过后的有效数字信号通过背板总线同步传输至处理器模块，为控制逻辑运算与联锁保护决策提供数据支撑；故障诊断单元实时监测模块电源状态、输入通道状态、信号线路连接状态及与处理器模块的通信状态，若检测到过压、短路、通信中断、通道故障等问题，立即启动相应的保护机制（如切断故障通道输入），同时生成详细的故障代码，通过状态指示灯提示故障状态，并将故障信息上传至处理器模块，提醒运维人员及时处置。
五、常见故障排查
1. 输入通道无信号采集/信号采集异常
现象：现场信号源设备动作后（如开关闭合），DI3361模块对应输入通道无信号采集；处理器模块接收的信号与现场实际状态不一致；模块通道输入状态指示灯不亮或常亮异常。
原因：模块供电电压不稳定或超出18V DC ~ 32V DC标准范围；输入通道与信号源设备之间的线路松动、接触不良或破损；信号源设备故障（如开关损坏、接近开关无输出）；模块输入通道故障；模块与处理器模块的通信链路中断；输入通道参数配置错误（如输入类型与信号源不匹配）；现场电磁干扰导致信号失真。
解决方案：1. 用万用表检测模块供电电源电压，确保稳定在标准范围，若电压波动过大，更换高精度稳压电源模块；2. 断开电源，检查输入通道与信号源设备之间的线路连接状态，紧固松动接头，修复或更换破损、短路的线路；3. 检查现场信号源设备工作状态，用专业工具检测设备输出信号，排查设备故障，故障设备需及时更换；4. 切换至备用输入通道，触发现场信号源测试，排查原通道故障；5. 检查模块与处理器模块的通信链路，紧固背板总线接头，确保通信正常；6. 核对输入通道参数配置，确保输入类型、滤波参数与信号源要求一致，重新配置后测试；7. 将信号线路远离变频器、大功率电机等强电磁干扰源，优先选用屏蔽电缆并可靠接地（接地电阻≤4Ω），增强抗干扰能力。
2. 输入通道故障报警/误报警频繁
现象：模块频繁提示输入通道故障报警；无现场信号触发时，通道误报故障；故障指示灯常亮或频繁闪烁。
原因：现场信号源输入电压超出12V DC ~ 32V DC标准范围；输入线路短路、漏电或接触不良；模块输入通道内部电路故障；输入通道保护参数设置过低；模块散热不良导致工作异常；现场潮湿环境导致通道绝缘性能下降。
解决方案：1. 核对现场信号源设备的输出电压，确保在标准输入范围内，若电压异常，排查信号源供电或设备本身故障；2. 断开电源，检查输入线路绝缘状态，排查线路短路、漏电问题，修复异常线路；3. 切换至备用输入通道测试，若故障消失，判定原通道内部电路故障，需通过热插拔更换故障模块；4. 核对输入通道保护参数设置，结合现场信号源实际情况调整至合理范围；5. 检查模块安装环境的散热情况，清理模块表面灰尘，确保周围预留充足散热空间（建议两侧至少15cm），避免高温导致模块工作异常；6. 在潮湿环境中，加强模块防潮防护，检查通道接线端子是否存在凝露、氧化，清理氧化层并做好防潮处理。
3. 模块与处理器模块通信异常
现象：模块无法与TRICONEX处理器模块（如MP3101）建立通信；处理器模块无法识别DI3361模块；采集数据无法上传或上传频繁中断；通信故障指示灯异常闪烁。
原因：背板总线连接松动、接触不良或破损；模块与处理器模块的地址配置冲突；模块内部通信接口单元故障；处理器模块通信接口故障；模块未完成初始化或初始化失败。
解决方案：1. 断开电源，检查背板总线连接状态，重新插拔并紧固接头，清理接头处杂质，修复或更换破损的总线；2. 核对模块与处理器模块的地址配置，确保地址唯一，无冲突，重新配置后重启系统；3. 检查模块初始化状态，若初始化失败，重新启动模块或通过配置软件重新初始化；4. 更换备用DI3361模块测试，若通信恢复正常，判定原模块内部通信接口单元故障，需联系TRICONEX官方售后检修；5. 排查处理器模块通信接口工作状态，确保处理器模块正常运行。
4. 模块无法启动/电源指示灯无响应
现象：接入24V DC电源后，模块电源指示灯无响应，无法启动；处理器模块无法检测到模块；模块对配置指令无任何反馈。
原因：供电电源故障或电源接口接触不良；电源正负极接反；模块内部供电回路短路或元件老化；模块与机架连接不良；模块硬件损坏。
解决方案：1. 检查供电电源是否正常输出，更换备用电源测试；重新插拔电源接口，紧固接头，核对电源正负极接线，纠正错误接线；2. 检查模块与机架的连接状态，紧固安装螺丝，确保接触良好；3. 断开电源后等待5分钟，重新接通电源尝试启动，排除瞬时电压冲击导致的启动故障；4. 若仍无法启动或无响应，可能为模块内部硬件损坏，需联系TRICONEX官方售后检测维修。
六、注意事项
- 模块安装、接线、维护前，必须断开所有供电电源及信号线路，等待模块完全冷却（至少5分钟），避免高压触电或信号短路风险；安装和维护工作必须由具备专业资质的技术人员根据产品手册及行业技术规程操作。
- 安装时需选择平整、牢固的机架安装位置，采用规范的固定方式，避免模块在10Hz~2000Hz的振动环境中松动；模块周围需预留充足的散热空间（建议两侧至少15cm、顶部至少20cm），避免与大功率发热设备紧邻安装；在高温、高湿度、多尘环境中安装时，需做好防潮、防尘、隔热防护措施，确保环境相对湿度符合5%~95% RH（无冷凝）要求。
- 接线时需严格区分电源接口、输入通道接口及背板总线接口，按照模块接口标识规范接线，严禁接口错接或电源正负极接反；输入线路与动力电缆需分开布线（间距至少30cm），优先选用屏蔽电缆并可靠接地，减少电磁干扰对采集信号的影响；接线完成后，需再次核对接线正确性，避免因接线错误导致模块或信号源设备损坏。
- 首次配置与启动前，需详细阅读产品技术手册，结合现场信号源类型、额定参数，合理设置输入通道类型、滤波参数及保护参数；建议先进行空载调试，验证模块初始化、通信链路及采集功能的可靠性后，再接入实际现场信号源运行。
- 日常运维中，需定期通过处理器模块查看模块运行状态、输入通道状态及故障记录；每3-6个月对模块接口、接线端子进行一次全面检查，清理表面灰尘、紧固松动接头，及时更换老化、破损的线路；定期备份模块配置参数，便于故障后的参数恢复；升级模块固件时，需选择官方认证的稳定版本，避免固件异常导致模块故障。
- 更换模块或备件时，必须选用与TRICONEX DI3361型号完全匹配的原厂正品及配套备件，严禁使用型号不符、规格不匹配的替代产品；更换过程中需严格遵循热插拔操作规范，先断开故障模块的通信链路与电源，再进行物理更换，更换后需重新核对接线正确性、参数配置及采集功能，完成测试确认工作后，方可投入正式运行。
