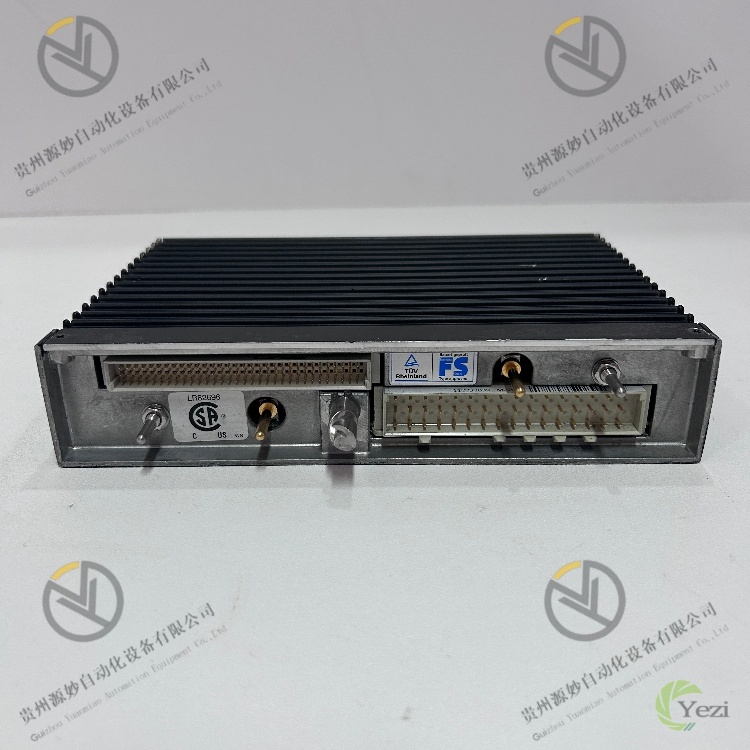

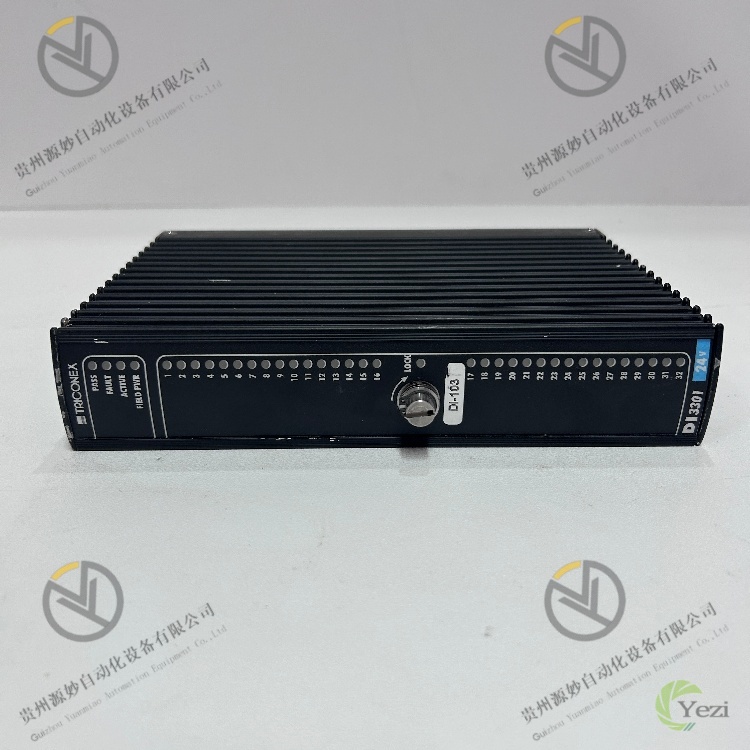

TRICONEX DI3301
一、概述
TRICONEX DI3301是一款高可靠性数字输入模块，核心定位为“安全仪表系统（SIS）及工业控制系统的信号采集核心单元”。该产品专为工业现场离散信号的精准采集场景设计，可实现对多种类型数字输入信号的实时采集与传输，为安全仪表系统、分布式控制系统（DCS）提供稳定、可靠的现场信号输入支撑，广泛适配石油化工、电力、冶金等对系统安全性和可靠性要求极高的工业领域。
作为Triconex三重冗余容错（TMR）控制系统的关键组成部分，DI3301数字输入模块凭借冗余设计与严格的质量管控，具备优异的抗干扰能力、故障自诊断能力及长期运行稳定性。其可无缝集成于Triconex 3000/3600等系列控制系统，能够精准采集现场传感器、开关等设备的数字信号（如状态信号、报警信号），并将处理后的信号传输至系统控制器，为工业过程的安全监控与精准控制提供基础数据保障。
二、产品特性
- 高可靠性冗余设计：采用符合安全仪表系统要求的高可靠性电路设计，支持与Triconex三重冗余容错（TMR）系统完美适配，具备故障隔离与冗余备份功能，有效降低单点故障风险，保障信号采集的连续性与可靠性。
- 多类型信号适配能力：支持多种标准数字输入信号类型（如干触点、湿触点信号），适配不同现场设备的信号输出需求，无需额外配置即可实现对多种离散信号的精准采集，提升模块的通用性与场景适配性。
- 实时信号采集与传输：具备高速信号采集能力，可实时捕捉现场数字信号的状态变化，采集延迟低；通过专用总线与系统控制器实现高速数据交互，确保现场信号状态能够快速反馈至控制系统，保障控制决策的及时性。
- 完善的故障自诊断功能：集成全面的故障诊断机制，可实时监测模块自身工作状态（如电源故障、通道故障）及输入信号异常，通过系统总线将故障信息上传至控制器，便于运维人员快速定位故障、缩短检修时间。
- 工业级抗干扰性能：采用工业级加固设计，具备优异的电磁兼容性（EMC），可有效抵御工业现场的电磁干扰、电压波动等恶劣环境影响，确保在复杂工况下信号采集的准确性与稳定性。
- 便捷的系统集成与维护：采用标准化模块设计，支持热插拔功能，可在系统不停机的情况下完成模块的更换与维护，大幅缩短停机时间；模块接线简单规范，配套完善的调试工具，降低集成与运维难度。
- 严苛的安全认证保障：符合IEC 61508等国际安全标准，安全完整性等级（SIL）可达3级，完全满足高风险工业场景对安全仪表系统的严苛要求，为工业过程的安全运行提供可靠保障。
三、技术参数
1. 核心基础参数
- 产品型号：TRICONEX DI3301
- 产品类型：数字输入模块
- 制造商：Triconex（美国特里康公司）
- 核心功能：工业现场数字信号采集、信号状态监测、故障自诊断、数据传输
- 适配系统：Triconex 3000/3600等系列三重冗余容错（TMR）控制系统
- 应用领域：石油化工、电力（火电/核电）、冶金、天然气处理、化工制药等高风险工业领域
2. 电气性能参数
- 输入信号类型：干触点（无源触点）、湿触点（有源信号），支持DC 24V/48V标准信号（具体以官方手册为准）
- 输入通道数量：16通道（典型值，具体以官方手册为准）
- 信号采集精度：±1%（典型值，针对标准数字信号）
- 响应时间：≤1ms（典型值，信号状态变化响应）
- 供电电压：DC 24V（典型值，由系统背板供电）
- 功耗：≤5W（正常工作状态，不含输入信号回路功耗）
- 绝缘电阻：≥100MΩ（500V DC）
3. 环境与物理参数
- 工作温度：-40℃~+70℃（工业级宽温工作范围）
- 存储温度：-40℃~+85℃
- 相对湿度：5%~95% RH（无冷凝）
- 电磁兼容性：符合EN 55022/EN 55024等国际EMC标准
- 防护等级：IP20（模块本身，适配机柜安装环境）
- 安装方式：机架式安装（适配Triconex标准系统机柜）
四、工作原理
TRICONEX DI3301数字输入模块的核心工作原理是通过“信号接入-信号调理-状态识别-数据传输”的流程，实现对工业现场数字信号的精准采集与上传，具体工作过程可分为四个核心阶段：
第一阶段：模块初始化与链路建立阶段。模块安装于Triconex控制系统背板后，上电完成初始化，自动完成硬件自检与通道状态检测；通过背板总线与系统控制器建立通信链路，完成协议同步，确保数据传输链路畅通。
第二阶段：现场信号接入与调理阶段。工业现场的数字信号（如传感器开关信号、设备状态信号）通过接线端子接入模块对应通道；模块内部信号调理电路对输入信号进行滤波、稳压、隔离等处理，剔除干扰信号，将不规则信号调理为标准数字信号，保障信号识别的准确性。
第三阶段：信号状态识别与采集阶段。调理后的标准数字信号传入模块核心处理单元，处理单元实时识别信号状态（高电平/低电平、通/断），并记录信号状态变化时间戳；同时对各通道信号进行实时监测，判断是否存在信号异常（如信号抖动、过压信号）。
第四阶段：数据传输与故障反馈阶段。模块通过背板总线将采集到的各通道信号状态数据实时上传至系统控制器，为控制系统的逻辑运算与控制决策提供数据支撑；若检测到模块自身故障（如电源异常、通道故障）或信号异常，立即将故障信息编码后上传至控制器，触发系统报警机制，同时标记故障通道，便于运维人员排查。
五、常见故障排查
1. 模块无响应/无法与控制器通信
现象：模块上电后无指示灯亮起；控制器无法识别模块，显示“模块丢失”；模块无法上传任何信号数据。
原因：模块未正确安装至背板，接触不良；背板供电异常；模块与背板总线通信故障；模块硬件损坏。
解决方案：1. 检查模块安装状态，确保模块完全插入背板插槽，固定螺丝紧固；2. 检测背板供电电压，确保符合模块额定供电要求，排查背板电源故障；3. 重新插拔模块，清理模块与背板接触引脚的灰尘或氧化层；4. 若上述操作无效，更换备用模块测试，确认是否为原模块硬件损坏，损坏模块需联系Triconex官方售后检修。
2. 部分通道无信号采集/采集异常
现象：特定通道无法采集到现场信号；采集到的信号状态与现场实际状态不符；信号状态频繁抖动、误报。
原因：现场信号线路松动、破损或接线错误；通道输入信号类型与模块配置不匹配；通道内部调理电路故障；现场信号存在强电磁干扰；模块通道损坏。
解决方案：1. 断开电源，检查故障通道对应的现场接线，核对接线方式，修复松动或破损线路；2. 确认现场信号类型与模块通道配置一致，如需配置则通过系统工具完成通道参数设置；3. 排查现场信号源，用万用表检测信号源输出状态，排除信号源故障；4. 检查现场信号线路是否靠近大功率干扰源，对线路进行屏蔽处理并可靠接地；5. 若单个通道持续故障，可能为通道损坏，可通过模块自诊断功能确认，必要时更换模块。
3. 模块频繁报故障/误报警
现象：模块频繁上传故障信息，但实际无故障；故障报警后重启模块暂时恢复，随后再次报警；多个通道同时报异常故障。
原因：模块供电电压波动过大；背板总线通信干扰；模块散热不良；模块内部故障；系统软件配置错误。
解决方案：1. 检测模块供电电压，确保电压稳定在额定范围，必要时加装稳压装置；2. 检查背板总线连接状态，清理总线接口灰尘，排查总线干扰源；3. 检查模块安装环境散热情况，确保机柜通风良好，无高温积聚；4. 重启控制系统与模块，重新加载系统配置；5. 若故障持续，通过系统诊断工具读取详细故障日志，联系Triconex官方售后分析故障原因，必要时检修或更换模块。
4. 信号响应延迟过大
现象：现场信号状态变化后，模块长时间才能采集到变化状态；控制器显示的信号状态滞后于现场实际状态。
原因：模块信号滤波参数设置不合理；现场信号线路过长，信号衰减；模块通道负载过大；模块与控制器通信链路拥堵。
解决方案：1. 通过系统调试工具调整模块信号滤波参数，在抗干扰与响应速度之间寻求平衡；2. 检查现场信号线路长度，超过标准长度时加装信号放大器或缩短线路；3. 核对模块通道负载，确保不超过通道额定负载范围；4. 检查系统通信链路，减少不必要的数据传输，优化通信带宽分配；5. 若问题持续，确认模块是否存在硬件性能下降，必要时更换模块。
六、注意事项
- 模块安装、接线、维护前，必须断开系统总电源及现场信号电源，等待模块完全断电冷却，避免触电或信号短路风险；所有操作必须由具备专业资质的技术人员严格按照官方技术手册执行。
- 安装模块时，确保模块与背板插槽精准对齐，平稳插入并紧固固定螺丝，避免暴力插拔导致模块或背板触点损坏；模块安装位置需预留充足的散热空间，避免与发热设备紧邻，确保机柜通风散热良好。
- 接线时需严格区分各通道接线端子，按照官方接线图规范接线，严禁错接、反接信号线路；现场信号线路需选用符合标准的屏蔽电缆，与动力电缆分开布线，屏蔽层可靠接地，减少电磁干扰；接线完成后需再次核对接线正确性。
- 首次投入使用前，需通过系统调试工具完成模块参数配置（如信号类型、滤波参数），并进行通道信号采集测试，验证各通道采集精度与响应速度；同时进行故障模拟测试，确认模块故障自诊断功能正常。
- 日常运维中，需定期检查模块运行状态（指示灯状态、温度）、接线端子紧固情况及线路老化程度；定期通过系统诊断工具查看模块故障日志，及时处理潜在故障；避免在模块运行过程中随意插拔或修改配置参数。
- 更换模块时，必须选用与TRICONEX DI3301型号完全匹配的原厂正品模块；更换后需重新进行参数配置与功能测试，确保模块与系统适配正常，各通道信号采集准确；更换下来的故障模块需交由专业人员检修或报废，不可随意拆解。
