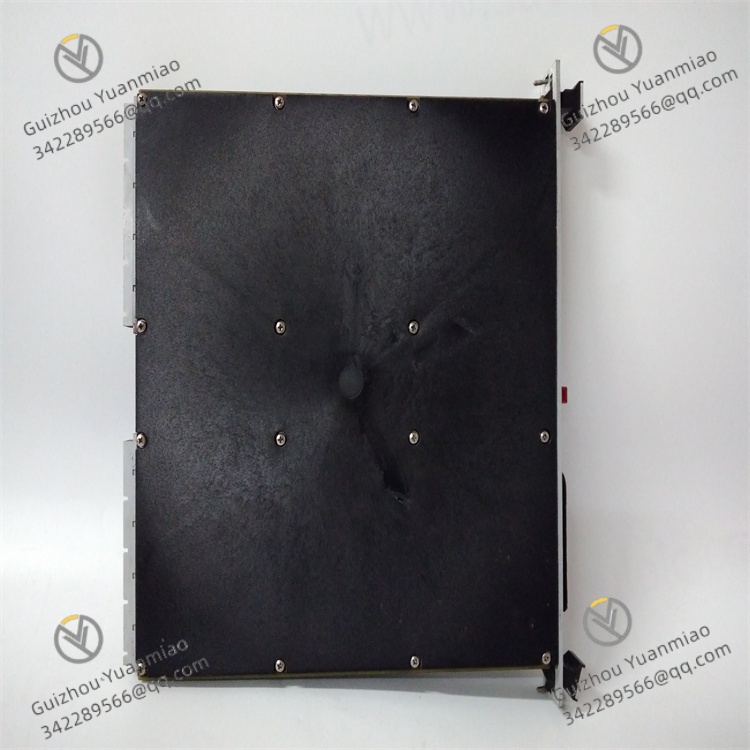

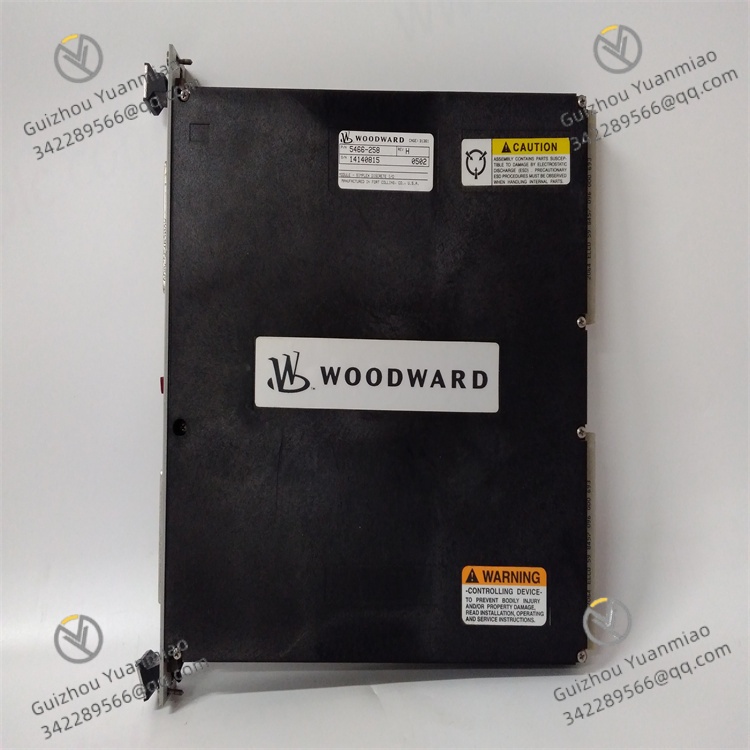

WOODWARD 5466-258
一、产品概述
WOODWARD 5466-258 是一款专为内燃机、燃气轮机等旋转动力设备设计的高性能电子调速器控制模块，核心定位是作为动力系统 “转速精准调控中枢”，旨在解决工业场景中动力设备因负载波动、燃料变化导致的转速不稳定问题，确保设备在不同工况下均能维持额定转速或按预设曲线平滑调速，保障动力输出的稳定性与可靠性。
该模块具备 “高精度调速 + 多工况适配 + 强环境耐受” 的核心优势：采用先进的数字控制算法，转速控制精度可达 ±0.1% 额定转速，可捕捉毫秒级转速波动并快速修正；支持燃油、燃气等多种燃料类型的动力设备，适配单机容量从几十千瓦到兆瓦级的内燃机、燃气轮机；同时具备宽温适应、抗振动、抗电磁干扰设计，能在高温、高振动的工业现场（如油田钻井平台、船舶动力舱、电站辅机间）连续稳定工作。相较于传统机械调速器，其在调速精度、响应速度上优势显著；相较于通用型控制模块，其针对动力设备调速场景深度优化，内置专用控制逻辑（如怠速控制、超速保护、负载分配），无需大量二次开发，是工业动力设备实现自动化调速的理想选择。
作为 WOODWARD 调速器家族的经典款型，5466-258 广泛应用于石油化工、船舶动力、电力辅机、工程机械等领域，为柴油发电机、天然气压缩机、船舶主机等设备提供可靠的转速控制，是保障工业生产连续性、降低设备能耗的关键组件。
二、技术规格
（一）核心控制与调速参数
参数类别 | 具体规格 |
调速范围与精度 | 转速控制范围 50~10000rpm，支持额定转速自定义（通过软件配置）；稳态转速控制精度 ±0.1% 额定转速，动态转速波动≤±0.5% 额定转速（负载变化 ±20% 时） |
控制算法与响应 | 内置 PID + 前馈复合控制算法，支持参数自整定；转速响应时间≤100ms（从转速偏差出现到修正至允许范围）；支持转速升 / 降速率限制（0.1~100rpm/s 可调） |
输入信号采集 | 1. 转速信号：支持磁电式转速传感器（输入频率 0~10kHz，幅值 0.5~24V）、霍尔式转速传感器（5V 脉冲信号）；2. 负载信号：支持 4-20mA 电流信号（对应 0~100% 负载）、0-10V 电压信号（对应 0~100% 负载）；3. 反馈信号：1 路 4-20mA 转速反馈输出（对应 0~120% 额定转速） |
输出控制能力 | 1 路 PWM 燃油 / 燃气控制输出（频率 100~1000Hz 可调，占空比 0~100%）；1 路 4-20mA 模拟量输出（用于驱动执行器，如电子油门、燃气阀）；2 路继电器输出（用于怠速控制、超速报警，触点容量 250V AC/5A、30V DC/5A） |
（二）通信与兼容性参数
- 通信接口配置：1 路 RS-485 通信接口，支持 Modbus RTU 协议（波特率 9600~115200bps 可调，数据位 8 位，停止位 1 位，校验位无 / 奇 / 偶可选）；1 路 CAN 总线接口（支持 CAN 2.0B 协议，通信速率 250kbps/500kbps/1Mbps），可与动力设备监控系统、PLC、DCS 进行数据交互；
- 协议与系统兼容：支持 WOODWARD 专用调试协议（通过 Woodward Toolkit 软件进行参数配置、故障诊断）；兼容第三方 PLC（如西门子 S7-1200、罗克韦尔 Micro800）、工业触摸屏（如威纶通、昆仑通态），可实现远程调速参数设定与状态监控；
- 多机协同能力：支持最多 8 台模块组网，实现多机负载分配（负载分配精度 ±2%），适配多机组并联运行场景（如柴油发电机并联供电）。
（三）电气与电源参数
- 电源要求：工作电压 12V DC/24V DC 可选（通过硬件跳线切换），电压允许波动范围 ±15%；工作电流≤200mA（无输出负载时），满载电流≤500mA（PWM 输出满负荷时）；功耗≤12W（24V DC 供电，满载条件下）；支持电源反接保护（≤36V DC 反向电压无损坏）；
- 电气隔离：转速传感器输入、模拟量输入 / 输出均具备光电隔离（隔离电压≥2500Vrms）；通信接口与电源电路隔离（隔离电压≥1500Vrms），避免接地环路干扰与外部信号串扰；
- 接地要求：支持单点接地（接地电阻≤1Ω），信号地与电源地独立引出，减少接地干扰导致的转速测量误差。
（四）环境参数
- 工作环境：工作温度范围 - 40℃~+70℃，支持低温启动（-40℃环境下无需预热，启动时间≤30s）；存储温度范围 - 55℃~+85℃；湿度范围 5%~95%（无冷凝，符合 IEC 60068-2-3 标准）；
- 抗振动与冲击：抗振动等级 10g（10Hz~2000Hz，符合 IEC 60068-2-6）；抗冲击等级 50g（11ms 脉冲，符合 IEC 60068-2-27），适应船舶、工程机械等高振动场景；
三、功能特点
（一）高精度转速控制，应对复杂工况波动
WOODWARD 5466-258 以 “毫秒级响应 + 微精度修正” 为核心，确保动力设备转速稳定：
- 动态工况精准调速：面对负载剧烈波动时，模块可快速修正转速偏差 —— 例如，在柴油发电机并联供电场景中，当某台发电机负载从 50% 突增至 70%（负载变化 20%），转速从 1500rpm 降至 1492rpm（偏差 8rpm），模块在 80ms 内通过调整 PWM 燃油输出占空比，将转速恢复至 1499.8rpm（偏差 0.2rpm），控制精度达 ±0.1%，避免电压波动影响用电设备；
- 多模式转速控制：支持 “恒转速控制”“转速斜坡控制”“负载 - 转速曲线控制” 三种模式 —— 例如，在天然气压缩机启动时，选择 “转速斜坡控制”，设置升速速率为 50rpm/s，模块控制压缩机从怠速（300rpm）平滑升至额定转速（1500rpm），避免启动冲击损坏设备；在风电配套的柴油发电机中，选择 “负载 - 转速曲线控制”，根据风力发电负载变化（4-20mA 信号）自动调整发电机转速，实现风光储互补供电；
- 转速测量抗干扰：磁电式转速传感器输入具备数字滤波算法，可滤除现场电磁干扰 —— 例如，在钢铁厂车间（电磁辐射 20V/m），传感器输出的转速信号含高频噪声，模块通过 50Hz 陷波滤波与滑动平均滤波，将转速测量误差从 ±5rpm 降至 ±0.5rpm，确保调速精度。
（二）全场景安全保护，规避设备运行风险
模块内置多重安全保护逻辑，为动力设备提供全生命周期防护：
- 超速保护与紧急停机：预设超速阈值（110%~120% 额定转速可调），当转速超限时，立即切断燃油 / 燃气控制输出，触发继电器紧急停机 —— 例如，燃气轮机额定转速 3000rpm，设置超速阈值 115%（3450rpm），当因燃料阀卡涩导致转速升至 3460rpm 时，模块在 50ms 内切断燃气供应，同时触发声光报警，避免设备飞车事故；
- 怠速控制与启动保护：支持怠速转速设定（50~1000rpm 可调），启动时先维持怠速运行，待设备预热完成后再升速 —— 例如，冬季低温（-20℃）启动柴油发电机时，模块控制怠速转速 800rpm 运行 5 分钟，待机油温度升至 40℃后，再按设定速率升至额定转速 1500rpm，减少冷启动对发动机的磨损；
- 故障自诊断与降级运行：内置传感器故障、输出故障诊断功能，故障时触发降级模式 —— 例如，转速传感器信号丢失时，模块立即切换至 “应急转速模式”，根据负载信号估算转速（误差≤±2%），维持设备低负荷运行（≤50% 额定负载），同时通过通信接口上传 “F001 = 转速传感器故障” 代码，提醒运维人员维修，避免设备突然停机导致生产中断。
（三）工业级耐用设计，适应恶劣应用环境
针对动力设备的严苛运行环境，模块在硬件设计上强化防护能力：
- 宽温与极端环境适应：-40℃~+70℃工作温度覆盖绝大多数工业场景 —— 例如，在沙漠地区的石油钻井平台（夏季环境温度 65℃），模块长时间运行无性能衰减，PWM 输出占空比控制精度波动≤±1%；在北极地区的柴油发电机（冬季环境温度 - 35℃），模块无需预热即可启动，转速控制精度仍保持 ±0.1%；
- 抗振动与冲击：10g 振动等级可适应船舶、工程机械的振动环境 —— 例如，在船舶主机舱（振动 8g，10Hz~500Hz），模块内部元件采用防震胶垫固定，电路板边缘加固，长期运行无元件松动，转速测量与输出控制无异常跳变；
- 防尘防水防护：外壳采用铝合金材质，防护等级 IP65（需配合专用安装外壳），可抵御粉尘、油污、溅水 —— 例如，在工程机械（如挖掘机）的发动机舱内，模块在粉尘浓度高、油污飞溅的环境下，仍能稳定工作，平均无故障时间（MTBF）≥50000 小时。
（四）灵活配置与便捷运维，降低管理成本
模块支持软件化配置与远程监控，简化运维流程：
- 软件参数配置：通过 Woodward Toolkit 软件可远程配置调速参数（转速范围、PID 参数、保护阈值）—— 例如，运维人员在中控室通过 RS-485 接口连接模块，将柴油发电机的额定转速从 1500rpm 调整为 1800rpm，配置数据 100ms 内生效，无需现场拆线操作；
- 实时状态监控：通过通信接口可实时读取转速、负载、输出状态等参数 —— 例如，在电站辅机监控系统中，PLC 通过 Modbus RTU 协议每 100ms 读取模块的 “当前转速（1500rpm）”“负载百分比（60%）”“PWM 输出占空比（55%）”，在触摸屏上实时显示，方便运维人员掌握设备运行状态；
- 历史数据存储与追溯：支持存储最近 100 条故障记录（含时间戳、故障类型、参数值），可通过软件导出 —— 例如，每月导出模块故障记录，分析 “传感器故障” 出现的频次与工况（如高负载时），提前更换老化传感器，降低故障发生率。
四、应用场景
（一）石油化工：天然气压缩机调速控制
在天然气长输管道的压缩机站中，WOODWARD 5466-258 用于控制燃气轮机驱动的天然气压缩机：
- 调速需求：压缩机需根据管道压力变化调整转速（1000~3000rpm），确保输气量稳定（压力波动≤±0.1MPa）；
- 控制逻辑：模块采集 “管道压力传感器信号（4-20mA，对应 0~10MPa）” 作为负载信号，当压力降至 8MPa（对应 16mA）时，按 50rpm/s 速率提升燃气轮机转速至 2800rpm，增加输气量；当压力升至 9.5MPa（对应 19.2mA）时，按 30rpm/s 速率降低转速至 2200rpm，减少输气量；同时设置超速阈值 3300rpm（110% 额定转速），防止压缩机超压运行；
- 环境适应：压缩机站位于野外，环境温度 - 30℃~+60℃，模块宽温设计与 IP65 防护确保稳定运行，避免沙尘、低温影响控制精度。
（二）船舶动力：柴油主机转速控制
在万吨级货轮的柴油主机控制系统中，模块作为核心调速组件：
- 调速需求：主机需根据航行工况（启航、巡航、停泊）调整转速（200~1000rpm），巡航时维持恒转速 800rpm，启航时按 20rpm/s 速率升速；
- 控制逻辑：模块采集 “螺旋桨负载信号（4-20mA，对应 0~100% 推力）” 与 “驾驶台转速指令（0-10V，对应 200~1000rpm）”，巡航时优先维持恒转速 800rpm，负载变化时（如风浪导致推力波动 ±10%）快速修正转速偏差（≤±0.5rpm）；启航时接收驾驶台 “升速指令”，按设定速率从怠速 300rpm 升至 800rpm，避免主机冲击；
- 安全保护：设置超速阈值 1100rpm（110% 额定转速），当主机转速超限时，立即切断燃油供应并触发船舶应急停车系统，保障航行安全。
（三）电力辅机：柴油发电机并联控制
在数据中心备用柴油发电机系统中，3 台发电机并联供电，模块实现负载分配与转速控制：
- 调速需求：并联运行时，3 台发电机需均分负载（负载分配精度 ±2%），维持额定转速 1500rpm（对应 50Hz 供电）；
- 控制逻辑：3 台模块通过 CAN 总线组网，主模块采集总负载信号（4-20mA，对应 0~3000kW），按负载比例分配给从模块（每台承担 1/3 负载）；当总负载从 1500kW（50%）增至 2400kW（80%）时，主模块下发转速修正指令，3 台模块同步调整燃油输出，维持转速 1500rpm，负载分配偏差≤±30kW（1%）；
- 故障应对：若 1 台发电机故障停机，主模块在 200ms 内重新分配负载（剩余 2 台各承担 1500kW），同时提升转速控制精度（±0.05%），确保数据中心供电无中断。
