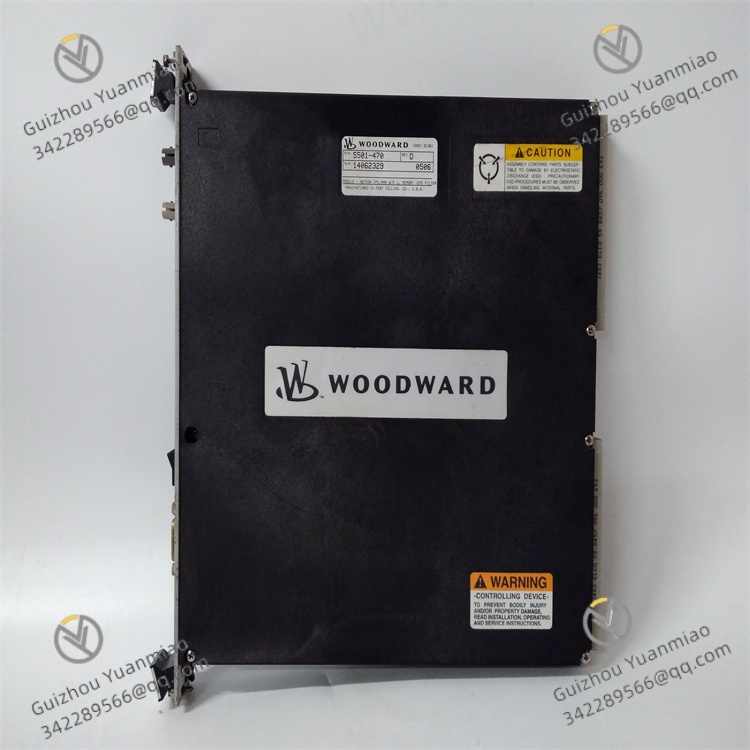

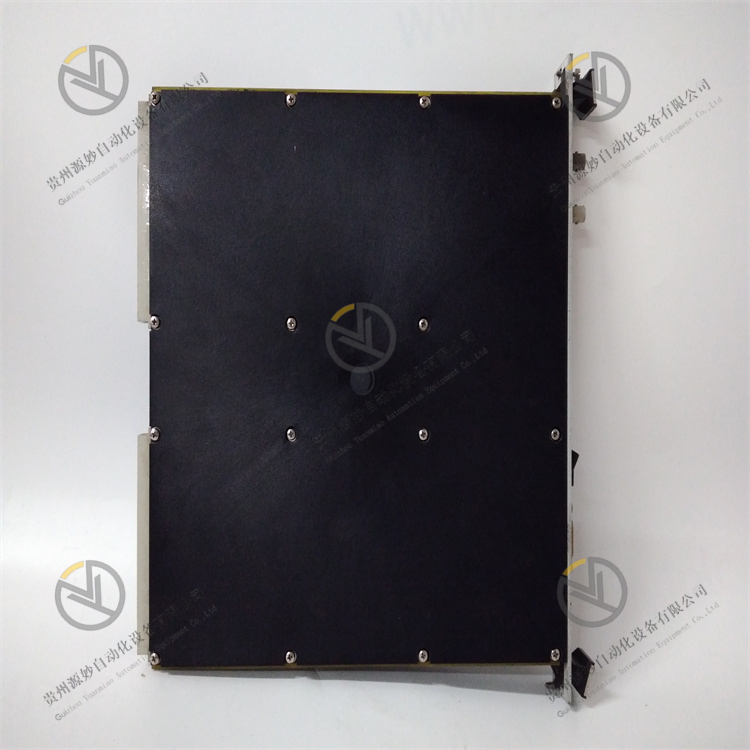

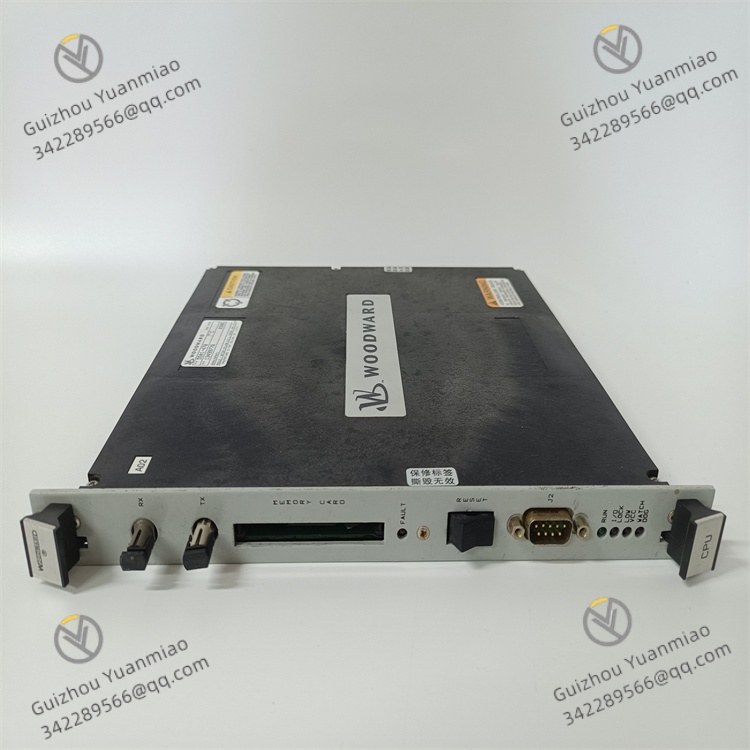

WOODWARD 5501-470
一、产品概述
WOODWARD 5501-470 是一款面向中大功率内燃机、燃气轮机及蒸汽轮机设计的高端数字式调速器控制模块，核心定位是作为复杂动力系统 “多参数协同调控中枢”，专注解决工业场景中动力设备在变负载、多燃料切换、多机组并联等复杂工况下的转速稳定性与运行效率问题，确保设备在额定负载、过载保护、应急启动等全工况下均能实现精准调速与安全运行。
该模块具备 “多燃料兼容 + 多机组协同 + 全工况保护” 的核心优势：突破单一燃料控制局限，可无缝适配柴油、天然气、双燃料（柴油 - 天然气混合）动力设备，满足能源多元化应用需求；采用分布式控制架构，支持最多 16 台模块组网实现多机组负载均衡（负载分配精度 ±1%），适配大型电站、船舶动力组等规模化应用；同时强化工业级耐用设计，宽温适应范围覆盖 - 40℃~+75℃，抗振动等级提升至 15g，能在油田深井平台、船舶主机舱、重型工程机械等极端恶劣环境下连续稳定工作。相较于 WOODWARD 5466-258，其在燃料兼容性、机组组网规模、环境耐受能力上进一步升级；相较于同类竞品，其内置的双燃料配比控制逻辑、多机组协同算法无需第三方软件支持，开箱即可快速部署，是中大功率动力设备实现自动化、智能化调速的优选方案。
作为 WOODWARD 高端调速器系列的代表型号，5501-470 广泛应用于大型联合循环电站、远洋船舶动力系统、重型矿山机械、天然气长输管道压缩机组等领域，为兆瓦级动力设备提供可靠的转速控制与运行保护，是保障工业生产连续性、降低能源消耗、提升设备寿命的关键核心组件。
二、技术规格
（一）核心控制与调速参数
参数类别 | 具体规格 |
调速范围与精度 | 转速控制范围 30~15000rpm，支持额定转速分段自定义（最多 8 段，通过软件配置）；稳态转速控制精度 ±0.05% 额定转速，动态转速波动≤±0.3% 额定转速（负载变化 ±30% 时） |
控制算法与响应 | 内置 PID + 模糊控制复合算法，支持自适应参数整定（根据负载变化自动调整 PID 参数）；转速响应时间≤80ms（从转速偏差出现到修正至允许范围）；支持转速升 / 降速率多段限制（0.05~200rpm/s 可调，每段速率独立设置） |
输入信号采集 | 1. 转速信号：支持磁电式（0~20kHz，0.5~24V）、霍尔式（5V/12V 脉冲）、光电式（5V 脉冲）转速传感器，支持双传感器冗余输入；2. 燃料与负载信号：支持 4-20mA 燃料流量信号（柴油 / 天然气）、0-10V 负载压力信号、0-5V 双燃料配比控制信号；3. 反馈信号：2 路 4-20mA 模拟量输出（1 路转速反馈，对应 0~120% 额定转速；1 路负载反馈，对应 0~100% 负载） |
输出控制能力 | 1 路 PWM 燃油控制输出（频率 200~2000Hz 可调，占空比 0~100%）；1 路 PWM 燃气控制输出（频率 200~2000Hz 可调，占空比 0~100%）；2 路 4-20mA 模拟量输出（驱动电子油门、燃气阀执行器）；4 路继电器输出（超速报警、故障停机、怠速控制、燃料切换，触点容量 250V AC/10A、30V DC/10A） |
（二）通信与兼容性参数
- 通信接口配置：2 路 RS-485 通信接口（独立隔离，支持 Modbus RTU 协议，波特率 9600~115200bps 可调）；1 路 CAN 总线接口（支持 CANopen 协议，通信速率 250kbps/500kbps/1Mbps）；1 路 EtherNet/IP 接口（支持工业以太网通信，传输速率 100Mbps，用于远程监控与数据上传）；
- 协议与系统兼容：支持 WOODWARD Control Toolkit 专业调试软件（参数配置、故障诊断、趋势记录）；兼容主流 DCS 系统（如西门子 PCS 7、霍尼韦尔 Experion）、PLC（罗克韦尔 ControlLogix、施耐德 Modicon M580）、工业触摸屏（西门子精智面板、AB PanelView），可实现远程调速参数设定、运行状态监控与历史数据追溯；
- 多机协同能力：支持最多 16 台模块通过 CANopen 总线组网，实现多机组负载分配（负载分配精度 ±1%）、主从控制（1 台主模块 + 15 台从模块）、冗余控制（双模块热备，切换时间≤50ms），适配多机组并联、串联运行场景（如联合循环电站燃气轮机 + 蒸汽轮机协同控制）。
（三）电气与电源参数
- 电源要求：工作电压 24V DC（宽幅适应 18V DC~36V DC）；工作电流≤300mA（无输出负载时），满载电流≤800mA（双 PWM 输出满负荷时）；功耗≤20W（24V DC 供电，满载条件下）；支持电源反接保护（≤40V DC 反向电压无损坏）、过压保护（≥38V DC 时自动限流）；
- 电气隔离：所有输入 / 输出信号均具备光电隔离（隔离电压≥3000Vrms）；通信接口与电源电路双重隔离（隔离电压≥2000Vrms）；双燃料控制回路独立隔离，避免燃料类型切换时的信号串扰；
- 接地要求：支持单点接地（接地电阻≤0.5Ω），模拟地、数字地、功率地独立引出，配备专用接地端子，减少接地环路干扰导致的转速测量与燃料控制误差。
（四）环境参数
- 工作环境：工作温度范围 - 40℃~+75℃，支持低温启动（-40℃环境下无需预热，启动时间≤20s）；存储温度范围 - 60℃~+90℃；湿度范围 5%~95%（无冷凝，符合 IEC 60068-2-3 标准）；
- 抗振动与冲击：抗振动等级 15g（10Hz~2000Hz，符合 IEC 60068-2-6）；抗冲击等级 60g（11ms 脉冲，符合 IEC 60068-2-27），适应远洋船舶、重型矿山机械等高振动场景；
三、功能特点
（一）多燃料精准控制，适配能源多元化需求
WOODWARD 5501-470 以 “双燃料协同调控 + 燃料无缝切换” 为核心，满足不同能源应用场景：
- 双燃料配比自适应控制：支持柴油 - 天然气、柴油 - 甲醇等双燃料混合控制，可根据燃料成本、环保要求自动调整配比比例 —— 例如，在天然气长输管道压缩机组中，模块根据天然气压力（4-20mA 信号）自动调整柴油与天然气配比，当天然气压力≥8MPa 时，配比设为 “10% 柴油 + 90% 天然气”；当压力降至 4MPa 时，自动切换为 “50% 柴油 + 50% 天然气”，确保机组输出功率稳定，同时降低燃料成本；
- 燃料无缝切换无冲击：实现单一燃料与双燃料模式的无扰动切换，切换过程中转速波动≤±0.3% 额定转速 —— 例如，远洋船舶动力系统在港口时使用 “柴油模式”（环保要求高），航行时切换为 “柴油 - 天然气双燃料模式”（成本低），模块通过平滑调整 PWM 燃油 / 燃气输出占空比，在 200ms 内完成切换，转速从 1000rpm 波动不超过 ±3rpm，避免切换冲击对船舶推进系统的损坏；
- 燃料故障冗余切换：当某一种燃料供应中断时，自动切换至备用燃料模式 —— 例如，联合循环电站燃气轮机的天然气供应突然中断，模块在 50ms 内检测到燃气压力信号丢失，立即切断燃气控制输出，同时增加柴油供应，维持机组转速稳定在 3000rpm（额定转速），确保电站供电无中断。
（二）多机组协同控制，满足规模化应用
模块通过分布式组网与负载均衡算法，实现多机组高效协同运行：
- 16 机组负载精准分配：支持最多 16 台机组并联运行，负载分配精度 ±1%，避免单机组过载 —— 例如，大型数据中心备用电源系统由 8 台 2MW 柴油发电机组成，总负载 12MW（60% 额定负载），模块通过 CANopen 总线实时采集各机组负载信号，自动分配每台机组承担 1.5MW（负载偏差≤±15kW），当总负载增至 16MW（80% 额定负载）时，重新分配每台机组承担 2MW，确保各机组负载均衡，延长设备寿命；
- 主从控制与冗余备份：支持 “1 主多从” 控制模式与双模块热备 —— 例如，远洋船舶动力系统采用 “2 台主机 + 2 台辅机” 配置，1 台主机模块作为主模块，负责下发转速指令与负载分配策略，其余模块作为从模块执行控制；同时每台机组配备 2 块 5501-470 模块热备，当主模块故障时，备用模块在 50ms 内接管控制，无控制中断，保障船舶动力连续；
- 远程协同监控：通过 EtherNet/IP 接口接入工业以太网，实现多机组远程监控与调度 —— 例如，天然气长输管道沿线 10 个压缩站，每个站配备 4 台压缩机组，运维中心通过 DCS 系统实时监控所有机组的转速、负载、燃料配比等参数，可远程调整转速指令（如从 3000rpm 调整为 2800rpm），指令下发后 100ms 内所有机组同步响应，确保管道输气量稳定。
（三）全工况安全保护，保障设备可靠运行
模块内置多层级安全保护逻辑，覆盖动力设备全运行周期：
- 多级超速保护：设置三级超速阈值（预警 105%、降载 110%、停机 115% 额定转速），实现渐进式保护 —— 例如，蒸汽轮机额定转速 3000rpm，当转速升至 3150rpm（105%）时，模块触发预警并降低燃料供应；升至 3300rpm（110%）时，强制降载至 50% 负载；升至 3450rpm（115%）时，立即切断燃料并触发紧急停机，避免设备飞车，同时记录超速过程数据（转速变化曲线、燃料输出趋势），便于故障追溯；
- 启动与停机保护：支持 “预润滑控制”“暖机控制”“怠速停机” 等精细化保护 —— 例如，冬季低温（-35℃）启动重型矿山机械柴油机时，模块先控制预润滑泵运行 30s（确保机油压力≥0.3MPa），再启动柴油机并维持怠速 800rpm 运行 10 分钟（机油温度升至 45℃），最后按 50rpm/s 速率升至额定转速 1500rpm；停机时先降至怠速 500rpm 运行 5 分钟（冷却涡轮增压器），再切断燃料，减少冷启动与急停机对发动机的磨损；
- 故障诊断与健康管理：内置 200 + 故障诊断项，支持故障分级处理（警告、降载、停机）与健康状态评估 —— 例如，检测到 “燃气压力传感器漂移”（误差≥5%）时，触发警告并启用备用传感器数据；检测到 “电子油门卡涩”（输出偏差≥10%）时，立即降载至 30% 负载并上传故障代码；同时根据机组运行时间、负载率、转速波动等参数，评估设备健康状态（优 / 良 / 中 / 差），提醒运维人员提前更换易损件（如燃油滤芯、传感器）。
（四）工业级极端环境适应，拓展应用边界
针对极端工业场景，模块在硬件与软件上双重强化：
- 超宽温与防爆适应：-40℃~+75℃工作温度与 ATEX 防爆认证，适配石油化工防爆场景 —— 例如，油田深井平台的燃气发电机（II 2G 防爆区域），环境温度 - 30℃~+70℃，模块在该环境下连续运行，转速控制精度仍保持 ±0.05%，PWM 燃料控制输出无漂移，同时防爆外壳（Ex d IIC T6）有效防止燃料泄漏引发的爆炸风险；
- 强振动与抗冲击：15g 振动等级与 60g 冲击等级，适应重型机械与船舶场景 —— 例如，矿山挖掘机发动机舱（振动 12g，10Hz~1000Hz），模块内部采用 “金属外壳 + 防震胶垫 + 电路板加固” 三重防护，转速测量误差≤±0.1rpm，燃料控制输出无异常跳变；船舶遭遇巨浪冲击（60g，11ms）时，模块内部元件无脱焊，控制逻辑无紊乱，确保动力系统稳定；
- 防尘防水与耐腐蚀：防护等级 IP67（配合专用防爆外壳），可抵御粉尘、油污、海水侵蚀 —— 例如，远洋船舶甲板下方的辅机控制箱（存在海水溅湿、盐雾腐蚀），模块外壳采用 316L 不锈钢材质，内部电路板涂覆纳米防水涂层，长期运行无端子氧化、电路腐蚀，平均无故障时间（MTBF）≥80000 小时。
四、应用场景
（一）能源电力：联合循环电站燃气轮机控制
在 100MW 联合循环电站中，WOODWARD 5501-470 用于燃气轮机与蒸汽轮机的协同控制：
- 控制需求：燃气轮机（额定功率 60MW，转速 3000rpm）与蒸汽轮机（额定功率 40MW，转速 3000rpm）需协同运行，根据电网负荷变化调整转速与功率，同时实现燃料（天然气）高效利用；
- 控制逻辑：2 台 5501-470 模块分别控制燃气轮机与蒸汽轮机，通过 CANopen 总线组网；当电网负荷从 50MW（50%）升至 80MW（80%）时，燃气轮机模块先提升转速至 3003rpm（100.1% 额定转速），增加功率至 48MW，蒸汽轮机模块同步提升转速至 3002rpm，增加功率至 32MW，总功率达 80MW，负载分配偏差≤±0.5MW；同时模块根据天然气压力（4-20mA 信号）调整燃气流量，确保热效率≥58%；
- 安全保护：设置燃气轮机超速阈值 3450rpm（115%）、蒸汽轮机超速阈值 3300rpm（110%），当电网突然甩负荷（从 80MW 降至 0）时，模块在 80ms 内切断燃气供应，将燃气轮机转速控制在 3200rpm 以内，避免超速停机，同时启动蒸汽轮机旁路阀，保护汽轮机叶片。
（二）船舶动力：远洋货轮双燃料主机控制
在 10 万吨级远洋货轮（主机功率 15MW，双燃料：柴油 + LNG）中，模块作为主机调速核心：
- 控制需求：主机需根据航行工况（启航、巡航、靠港）调整转速（200~1000rpm）与燃料配比，巡航时优先使用 LNG（成本低），靠港时切换为柴油（环保要求高），同时确保航行安全；
- 控制逻辑：2 块 5501-470 模块热备，采集 “螺旋桨推力信号（4-20mA）”“LNG 压力信号（0-10V）”“驾驶台转速指令”；巡航时转速设为 800rpm，燃料配比 “10% 柴油 + 90% LNG”，当 LNG 压力降至 0.5MPa 时，自动调整为 “50% 柴油 + 50% LNG”；靠港时接收 “柴油模式” 指令，模块在 200ms 内完成燃料切换，转速波动≤±2rpm；
- 环境适应：船舶航行中遭遇风浪（振动 10g，温度
