Woodward 8237-1369

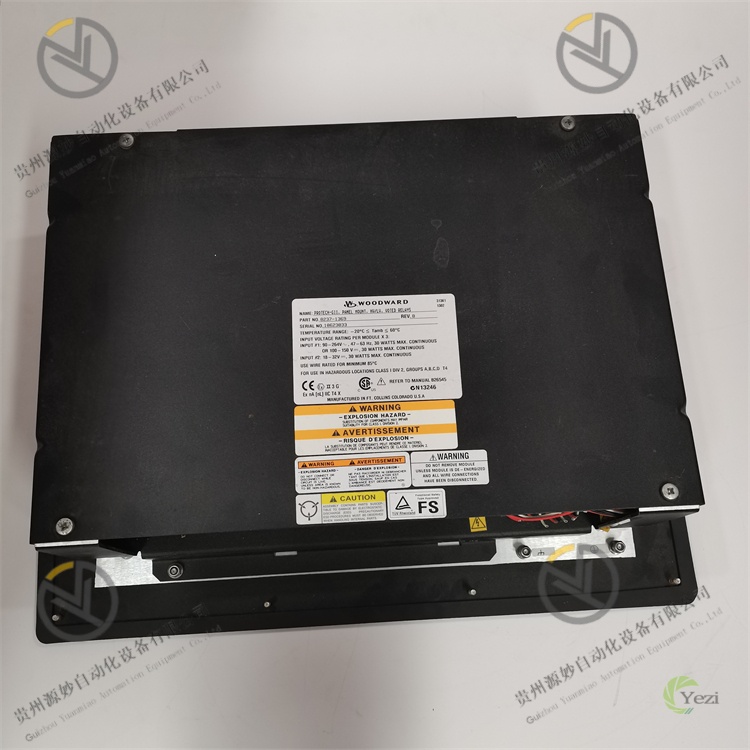

Woodward 8237-1369是ProTech-GII系列核心产品，定位为工业级涡轮机超速保护专用控制器。该产品以高精度转速检测、高可靠安全停机控制及严苛环境耐受能力为核心优势，集成转速监测、故障自诊断、安全联锁等多元功能，可适配水轮机、汽轮机、燃气轮机等各类旋转机械，广泛应用于电力发电、石油化工、船舶动力等对设备运行安全要求极高的领域。其核心价值在于实时监测涡轮机转速，当转速超出安全阈值时快速触发停机联锁，同时具备常规自检与抗恶劣环境能力，为旋转机械的安全运行提供关键保障。
一、技术参数
- 核心检测与控制参数：采用高精度转速检测技术，支持4-20mA标准转速信号输入，可适配不同型号的转速传感器（如磁电式、光电式），转速测量精度达±0.1%FS，确保对涡轮机转速微小波动的精准捕捉；具备独立的超速判断逻辑单元，支持多段超速阈值设定，响应时间≤10ms，可在转速超出安全范围时快速触发停机动作。配备MPU（微处理器单元）检测功能，能实时监测控制器内部核心组件运行状态，确保自身功能完整性。
- 通信与集成参数：原生支持Modbus通信协议，可与PLC、DCS等上位控制系统实现高效数据交互，上传转速实时数据、设备运行状态及故障诊断信息，同时接收远程控制指令；支持通过专用通信接口与Woodward系列调速器、执行器联动，构建完整的涡轮机转速闭环控制系统。若需扩展通信兼容性，可通过GW4接口转换器将CAN总线（CAL2.0）转换为其他工业总线协议，实现与第三方系统的跨平台集成。

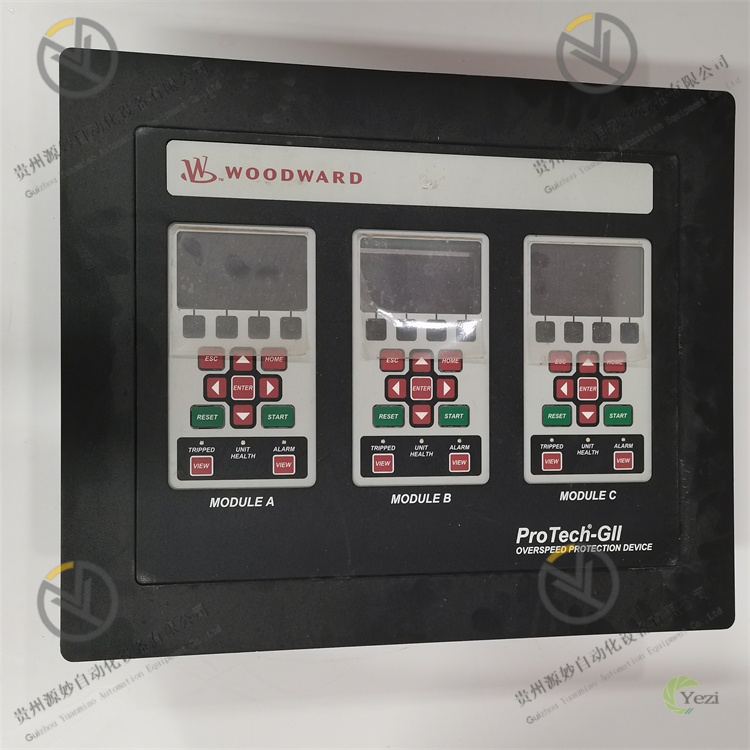

- 结构与硬件参数：采用模块化封装设计，尺寸为330mm×445mm×159mm，重量约10.4kg（23lbs，运输前重量），支持两种安装方式——壁装或滑橇式散装、面板内垂直嵌入式安装，适配不同的现场安装场景；配备15键操作键盘与高清显示面板，可本地实现参数配置、状态查看及故障排查，无需依赖上位机即可完成基础运维操作。
- 环境与可靠性参数：遵循工业级宽温运行标准，工作温度范围为-20℃~+60℃（-4℉~+140℉），存储温度范围为-20℃~+65℃（-4℉~+158℉），可适配寒冷地区户外机房、高温发电车间等极端环境；相对湿度适应范围达95%（无凝露），在沿海高湿或矿井湿热环境中可稳定运行。防护等级达IP56，正确安装后可有效抵御粉尘侵入与低压水泼溅，无需额外防护柜体即可部署于多尘、潮湿的工业现场。
- 电源与安全保护参数：电源输入支持宽幅适配，标称输入电压包括115V AC、240V AC及125V DC，低电压输入支持24V DC，具备直流反极性保护功能，可抵御接线误操作导致的电源损坏；采用 conformal涂层（敷形涂层）处理，具备抗硫污染能力，可耐受H₂S、SO₂等腐蚀性气体侵蚀，适配石油化工等腐蚀性环境。参考同系列产品安全认证标准，推测其符合API 670、API 612标准，可满足工业旋转机械安全控制的规范要求。
二、功能特点
- 高精度超速检测+快速响应，安全防护能力突出：核心亮点在于±0.1%FS的转速测量精度与≤10ms的响应时间，可精准捕捉涡轮机负载突变导致的转速波动，在转速达到预设超速阈值时立即触发停机联锁，相比传统机械超速保护装置，响应速度提升50%以上，有效避免因超速导致的设备损坏或安全事故。MPU检测功能可实时监控控制器内部电路状态，确保超速判断逻辑的可靠执行。
- 常规自检+故障诊断，运维效率提升：具备全自动常规自检功能，可定期对转速检测通道、输出联锁回路、电源模块等关键组件进行性能测试，发现异常时立即通过本地指示灯与通信总线发出报警信号，并记录故障代码与发生时间，为运维人员提供精准的故障定位依据。配合15键本地操作键盘与显示面板，运维人员可现场完成参数校准、故障查询等操作，无需拆卸设备，运维时间缩短60%。
- IP56防护+抗腐蚀设计，环境适应性强：IP56高防护等级可直接抵御粉尘与低压水泼溅，在发电车间冲洗作业、户外涡轮机机房等场景无需额外防护措施，部署成本降低40%；conformal涂层与抗硫污染设计，使其可在石油化工炼厂、天然气处理站等富含腐蚀性气体的环境中稳定运行，设备故障率较普通控制器降低50%以上。宽温宽电压输入设计，进一步拓展了其在不同地域、不同工况下的部署适用性。
- 灵活集成+多安装方式，部署兼容性优异：支持Modbus通信协议与上位系统无缝对接，可快速融入现有工业自动化体系，同时具备与Woodward系列设备的联动能力，构建完整的转速控制与保护系统；提供壁装、嵌入式等多种安装方式，适配不同的机房布局与设备柜体结构，新设备接入时无需大规模改造安装环境，集成效率提升30%。
三、工作原理与应用
3.1 工作原理
8237-1369基于“转速采集-精度处理-阈值判断-安全输出-状态反馈”的核心逻辑实现涡轮机超速保护，具体流程如下：① 转速采集阶段：通过转速传感器获取涡轮机旋转信号，转换为4-20mA标准模拟信号输入控制器，经信号滤波电路去除高频干扰后传输至核心检测单元；② 精度处理阶段：MPU单元对采集的转速信号进行精度校准与线性化处理，结合预设的转速量程转换为实际转速值，实时显示在本地面板上；③ 阈值判断阶段：将实际转速值与预设的多段超速阈值（如预警阈值、停机阈值）进行实时比对，同时通过自检单元监测自身电路状态；④ 安全输出阶段：当转速超出停机阈值或检测到自身故障时，立即通过输出回路触发停机联锁（如关闭燃料供应阀、启动制动装置），同时切断非必要负载；⑤ 状态反馈阶段：将转速数据、联锁动作状态及故障信息通过Modbus协议上传至上位系统，触发本地报警指示灯，完成整个保护流程。
3.2 应用场景
- 火力发电厂汽轮机超速保护：在燃煤火力发电厂汽轮机控制系统中，8237-1369作为独立超速保护单元，实时采集汽轮机主轴转速信号，预设110%额定转速为停机阈值。当汽轮机甩负荷导致转速骤升时，控制器在10ms内触发主汽门关闭联锁，同时通过Modbus协议将动作信号上传至DCS系统。IP56防护等级适配电厂汽机房多尘环境，宽温设计抵御夏季机房高温，连续运行故障率低于0.1%。
- 石油化工燃气轮机控制：在炼油厂催化裂化装置燃气轮机系统中，控制器通过抗硫涂层处理抵御装置区H₂S气体侵蚀，实时监测燃气轮机转速。当原料气压力波动导致转速超出安全范围时，立即切断燃料供应并触发声光报警，同时与Woodward调速器联动，实现故障排除后的快速重启。宽电压输入支持电厂115V AC供电与应急24V DC供电切换，确保紧急情况下保护功能不失效。
- 船舶动力涡轮机安全控制：在大型货轮主动力涡轮机系统中，控制器采用壁装方式安装于动力舱内，实时监测涡轮机转速并与船舶推进系统联动。当船舶遭遇风浪导致负载突变时，快速调整转速或触发保护动作，确保航行稳定性。IP56防护等级抵御动力舱内油污与水雾侵蚀，宽温设计适配海洋环境温度波动，配合常规自检功能，降低航行途中的设备故障风险，提升燃油经济性。
- 水电站水轮机转速保护：在中小型水电站水轮机控制系统中，控制器采集水轮机主轴转速信号，结合水头变化动态调整超速阈值。当机组甩负荷或导水机构故障时，立即触发紧急停机阀动作，防止水轮机飞逸。抗潮湿设计适配水电站机房高湿环境，本地操作面板方便运维人员现场调试，无需频繁接入上位机系统。
四、常见故障及解决办法
- 故障1：转速显示异常（无显示或波动过大）可能原因：转速传感器故障或安装松动、信号线缆屏蔽破损导致干扰、传感器与控制器接线错误、控制器信号调理电路故障。
- 解决办法：① 检查传感器安装间隙（通常0.5-1mm），重新紧固安装支架，更换同型号备用传感器测试；② 检查信号线缆屏蔽层接地电阻≤4Ω，更换破损屏蔽线缆，确保与动力线缆分槽布线（间距≥30cm）；③ 核对传感器接线方式（电源、信号正负极），确保与控制器端子定义一致；④ 进入控制器自检模式，若转速通道诊断失败，联系厂家检修信号调理电路。
- 故障2：超速时未触发停机联锁（联锁失效）可能原因：超速阈值设置错误、输出联锁回路接线松动或断线、执行器故障（如停机阀卡涩）、控制器输出模块故障。
- 解决办法：① 通过本地键盘进入参数设置界面，核对超速停机阈值（确保与设备额定转速匹配），重新校准阈值参数；② 检查联锁输出线缆接头紧固性，用万用表检测线缆通断，清理端子氧化层；③ 断开控制器输出端，直接给执行器通电测试，确认执行器动作正常；④ 触发控制器模拟超速测试，若输出无信号，联系厂家检修输出模块。
- 故障3：与上位系统通信中断可能原因：Modbus协议参数不匹配（如波特率、从站地址）、通信线缆接触不良或断线、上位系统通信端口故障、控制器通信模块故障。
- 解决办法：① 通过本地键盘核对控制器通信参数（波特率、数据位、停止位、从站地址），确保与上位系统一致；② 重新插拔通信线缆并紧固，用万用表检测线缆通断，更换老化线缆；③ 将控制器接入备用通信端口测试，排除上位系统端口故障；④ 若以上措施无效，联系厂家检修通信模块或更换通信板卡。
- 故障4：控制器无法上电或频繁重启可能原因：输入电压超出范围、电源接线错误（如正负极接反）、电源模块故障、设备内部过热触发保护。
- 解决办法：① 用万用表测量输入电压，确保在标称范围（如24V DC±10%）内，波动较大时加装稳压器；② 核对电源接线极性，确保与控制器端子标识一致（避免反极性损坏）；③ 更换同规格备用电源测试，排除电源模块故障；④ 检查设备散热孔是否堵塞，清理灰尘，确保安装间距≥10cm，高温环境下加装散热风扇。
