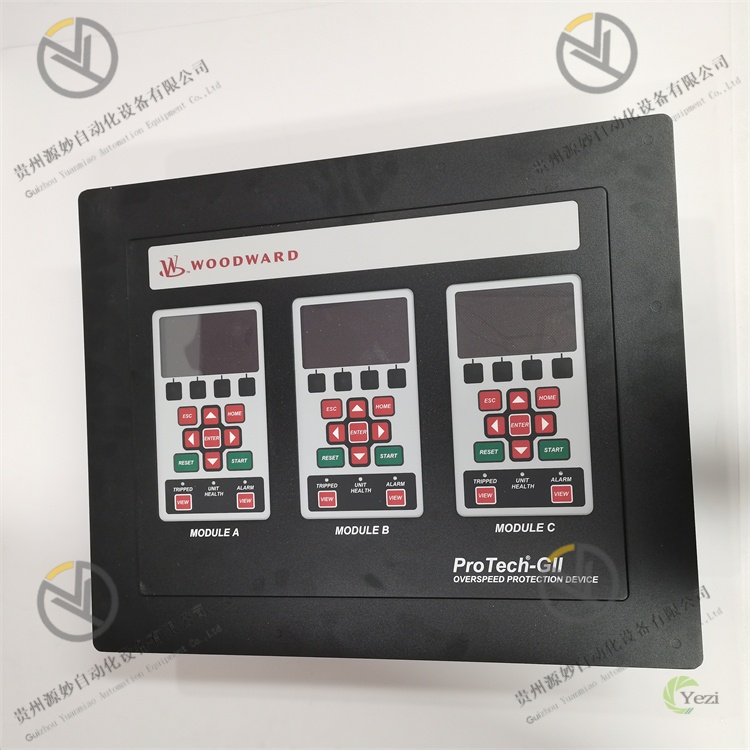

Woodward 8237-1600
Woodward 8237-1600是Protech-GII系列的核心产品，定位为工业级高精度控制与超速保护一体化模块。该产品以±0.5%的控制精度、≤20ms的快速响应及-40℃~85℃的宽温耐受能力为核心优势，集成PID闭环控制、转速监测、超速联锁、故障诊断及多协议通信等多元功能，可适配蒸汽、燃气、水等各类驱动形式的涡轮机及旋转机械，广泛应用于电力发电、石油天然气、交通运输、高端制造等对设备控制精度与运行安全要求严苛的领域。其核心价值在于既能实现转速、负载等参数的精准调节，又能在设备超速等异常场景下快速触发保护动作，形成"控制-监测-保护"的全链条管控能力。
一、技术参数
- 核心控制与检测参数：集成高精度控制与超速保护双核心功能，控制范围覆盖0~100%，控制精度达±0.5%，支持开环与闭环两种控制模式，可实现转速、电压、电流等多参数的精准调节；超速保护功能适配4~20mA标准转速信号输入，支持多段安全阈值自定义设置，当检测到旋转设备转速超出阈值时，响应时间≤20ms，可快速触发保护动作。模块具备多通道信号处理能力，能同时接入转速、温度、压力等多种传感器信号，满足复杂工况下的综合管控需求。
- 通信与集成参数：原生搭载RS485通信接口，支持Modbus工业通信协议，可与PLC、DCS等上位控制系统实现实时数据交互，上传设备运行参数、控制状态及故障诊断信息，同时接收远程控制指令与参数配置信号。基于Protech-GII系列的扩展兼容性，可通过协议转换器适配Ethernet、CANopen等多种总线协议，实现与第三方智能设备及监控平台的跨平台集成，大幅提升系统扩展性。支持在线参数修改与组态下载，组态更新过程中不中断核心控制功能。
- 结构与硬件参数：采用紧凑型模块化封装设计，存在多版本尺寸规格，主流工业级版本尺寸为100mm×50mm×25mm，另有49mm×43mm×17mm的小型化版本适配空间受限场景，整体重量约2kg，便于集成安装。采用背板结构安装方式，支持快速插拔更换，大幅缩短维护时间。模块配备直观的状态指示灯与简易操作接口，可本地实现运行状态查看与基础参数校准，无需依赖上位机即可完成基础运维。
- 电源与环境参数：电源设计采用工业级宽幅适配方案，输入电压固定为24V DC，具备完善的直流反极性保护功能，可有效抵御接线误操作导致的电源模块损坏。环境适应性表现优异，工作温度范围达-40℃~85℃，可适配寒区户外机房、高温冶金车间等极端温度场景；相对湿度适应范围为5%~95%（无凝露），在沿海高湿或矿井湿热环境中可稳定运行。参考同系列产品防护标准，推测其防护等级不低于IP54，可抵御工业现场粉尘与轻微泼溅水侵蚀。
- 输出与安全参数：输出规格支持0~10V DC电压信号与0~20mA电流信号，可根据应用场景灵活配置，部分版本最大输出电流可达4A，能直接驱动调节阀、变频器等执行机构。信号带宽达0~500Hz，可精准捕捉高频动态信号。参考同系列产品认证标准，推测其符合API 670旋转机械监测标准及API 612涡轮机设备标准，具备工业级电磁兼容性认证，可在强干扰环境中稳定运行。
二、功能特点
- 控制-保护一体化设计，简化系统架构：核心亮点在于将PID精准控制与超速安全保护功能集成于单一模块，相比传统"独立控制器+专用保护器"的分体式方案，系统集成度提升60%，不仅减少了设备安装空间与线缆成本，更避免了多设备间的通信延迟问题。在涡轮机正常运行时，实现转速、负载等参数的闭环调节；当检测到超速等异常时，立即从控制模式切换至保护模式，≤20ms的响应速度确保危险状态可快速遏制。
- 高精度调节+快速响应，优化运行效能：±0.5%的控制精度可精准捕捉参数微小波动，通过PID算法动态调整输出信号，使涡轮机等设备始终运行在最优工况区间，在发电厂涡轮机控制场景中可降低至少3%的燃料消耗；0~500Hz的信号带宽与≤20ms的响应时间，能快速应对负载突变等动态工况，避免参数超调导致的设备冲击，延长设备使用寿命。
- 宽温宽域适配+高可靠性，部署限制少：-40℃~85℃的超宽温设计覆盖从寒区油田到热带化工车间的全场景温度需求，相比常规-20℃~60℃温度范围的模块，部署适应性提升50%；工业级防尘防水设计与反极性保护功能，可抵御接线误操作、粉尘堆积、轻微泼溅等现场常见风险，设备平均无故障工作时间（MTBF）≥500,000小时，故障率较普通模块降低40%。
- 多协议兼容+便捷维护，运维效率提升：支持Modbus及扩展协议兼容能力，可无缝接入现有工业自动化体系，新设备接入时间缩短至1小时内；背板式插拔结构支持不停机更换模块，配合本地状态指示灯与故障诊断功能，可快速定位通信异常、通道故障等问题，故障排查时间缩短至15分钟内，大幅降低非计划停机损失。
三、工作原理与典型应用
3.1 工作原理
8237-1600基于"信号采集-精准运算-动态控制-异常保护-状态反馈"的核心逻辑实现全链条管控，具体流程如下：① 信号采集阶段：通过转速、温度、压力等传感器获取现场设备运行信号，转换为4~20mA标准模拟信号输入模块，经内置滤波电路去除高频干扰后传输至核心处理单元；② 精准运算阶段：CPU单元对采集信号进行线性化处理与精度校准，若处于控制模式则结合预设目标值通过PID算法生成调节指令，若处于监测模式则与超速阈值进行实时比对；③ 动态控制阶段：通过0~10V DC/0~20mA输出通道将调节指令传输至执行机构，实现转速、负载等参数的闭环调节，同时通过RS485接口上传实时运行数据；④ 异常保护阶段：当检测到转速超出预设阈值或模块自身故障时，立即触发超速保护逻辑，在≤20ms内切断非必要负载并驱动紧急停机装置，同时发出声光报警信号；⑤ 故障反馈阶段：记录故障类型、发生时间等关键信息，通过通信总线上传至上位系统，本地指示灯同步显示故障状态，为运维提供精准依据。
3.2 应用场景
- 火力发电厂汽轮机控制与保护：在燃煤火力发电厂汽轮机系统中，8237-1600作为核心控制单元，通过PID算法精准调节汽轮机转速以匹配电网负荷需求，控制精度达±0.5%确保发电频率稳定；同时实时监测汽轮机主轴转速，当电网甩负荷导致转速骤升时，在20ms内触发主汽门关闭联锁。-40℃~85℃的宽温设计适配冬季严寒与夏季机房高温环境，Modbus通信功能实现与DCS系统的无缝对接，年连续运行率达99.9%以上。
- 石油化工压缩机系统控制：在炼油厂催化裂化装置的压缩机系统中，模块接入压缩机转速、出口压力等信号，通过闭环控制调节压缩机负载，确保压力稳定在工艺要求范围；当检测到压缩机超速时，立即切断燃料供应并触发制动装置。其工业级可靠性可抵御装置区H₂S等腐蚀性气体影响，RS485接口实现与装置DCS系统的数据交互，便于集中监控与运维。
- 船舶动力涡轮机管控：在大型货轮主动力涡轮机系统中，采用小型化版本的8237-1600模块实现转速精准控制，适配船舶动力舱的狭小安装空间；通过宽温设计抵御海洋环境的温度波动，当遭遇风浪导致负载突变时，快速调整转速确保航行稳定性；超速保护功能可在涡轮机异常加速时紧急停机，避免动力系统损坏。
- 高端制造业风机转速控制：在半导体晶圆制造车间的净化风机系统中，模块通过PID闭环控制精准调节风机转速，确保车间负压稳定在±5Pa范围内，控制精度满足晶圆制造的严苛环境要求；同时监测风机转速异常，当出现轴承磨损导致的转速波动时，及时发出报警并调整运行参数，避免风机停机导致的生产中断。
四、常见故障及解决办法
- 故障1：控制参数波动过大，调节不稳定可能原因：PID参数设置不合理、输入信号存在高频干扰、执行器响应滞后、负载波动超出调节范围。
- 解决办法：① 通过上位系统或本地接口重新整定PID参数，采用"先比例后积分再微分"的调试方法优化调节性能；② 检查信号线缆屏蔽层接地电阻≤4Ω，更换破损屏蔽线缆，确保与动力线缆分槽布线（间距≥30cm）；③ 检测执行器动作响应速度，卡涩时进行润滑或更换；④ 确认负载波动范围，超出模块调节能力时增加负载缓冲装置。
- 故障2：超速时未触发保护动作（保护失效）可能原因：超速阈值设置错误、转速传感器故障或安装松动、保护输出回路接线断线、模块保护逻辑未激活。
- 解决办法：① 登录上位系统核对超速阈值设置（通常为额定转速的110%），重新校准阈值参数并激活保护逻辑；② 检查传感器安装间隙（磁电式传感器通常为0.5-1mm），重新紧固安装支架，更换同型号备用传感器测试；③ 用万用表检测保护输出回路线缆通断，清理端子氧化层并重新紧固；④ 通过模块自检功能验证保护回路，确认是否存在内部逻辑故障，必要时联系厂家检修。
- 故障3：与上位系统通信中断可能原因：Modbus协议参数不匹配（波特率、从站地址、数据位）、RS485线缆接触不良或断线、上位系统通信端口故障、模块通信模块损坏。
- 解决办法：① 核对模块与上位系统的通信参数（默认波特率9600、8数据位、1停止位），确保一致后重新连接；② 重新插拔RS485线缆并紧固接头，用万用表检测线缆通断，更换老化线缆；③ 将模块接入备用通信端口测试，排除上位系统端口故障；④ 若以上措施无效，更换备用模块验证，确认通信模块损坏后返厂维修。
- 故障4：模块无法上电或频繁重启可能原因：24V DC电源输入异常、电源接线正负极接反、电源模块故障、模块内部过热触发保护。
- 解决办法：① 用万用表测量电源输入电压，确保在24V DC±10%范围内，波动较大时加装稳压器；② 核对电源接线极性，确保与模块端子标识一致（避免反极性损坏）；③ 更换同规格备用电源测试，排除电源模块故障；④ 检查模块散热孔是否堵塞，清理灰尘，确保安装间距≥5cm，高温环境下加装散热风扇。
