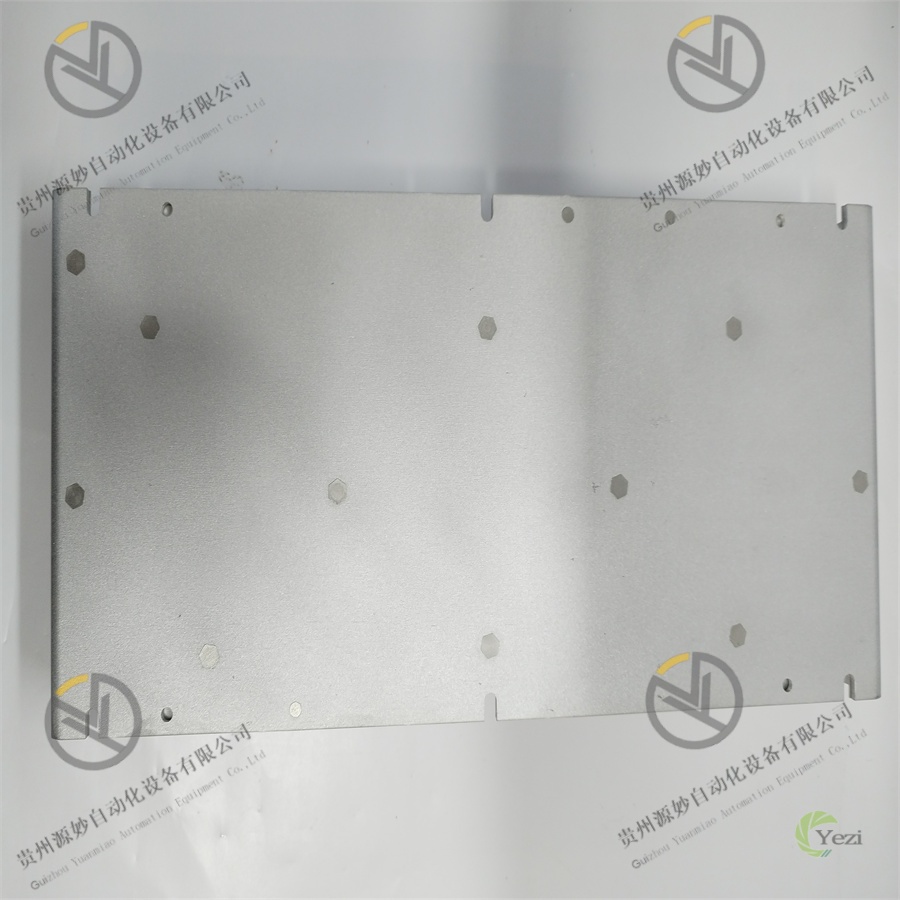

Woodward 8273-140 2301D

一、技术参数

1. 核心控制与检测参数：采用数字PID控制算法，转速控制范围覆盖50-10,000RPM（可通过参数配置调整），控制精度达±0.1%，调速率0-10%连续可调，支持下垂控制模式实现多机组并联运行时的负载均衡分配。配备自适应转速检测滤波器，可自动适配齿轮齿异常、扭转振动及低速点火频率等复杂工况，确保转速信号采集稳定。支持转速、负载、压力等多参数监测，具备多级报警阈值设定功能，可实现超转速、负载过载等异常工况的预警与保护。
2. 通信与集成参数：原生集成Modbus通信协议，配备RS-232与RS-422双串行通信端口，可与DCS、SCADA等上位控制系统实现实时数据交互，上传转速、负载率、运行状态及故障代码等信息，同时接收远程转速设定、负载调整等控制指令。具备与Woodward系列传感器、执行器的即插即用兼容性，可快速构建"检测-控制-执行"完整链路，多机组并联时支持通过通信实现负载信号同步，确保负载分配误差≤2%。
3. 结构与硬件参数：采用紧凑型模块化封装设计，重量约1.95kg（4.30lbs），支持面板嵌入式安装，适配动力设备控制柜的有限安装空间。配备简洁的操作界面与状态指示系统，通过按键组合可本地实现参数配置、控制模式切换及故障查询，无需依赖上位机即可完成基础运维操作。内部采用隔离式信号处理电路，抗共模干扰能力达2500V AC，有效抵御工业现场电磁干扰。
4. 电源与环境参数：采用工业级宽幅供电设计，输入电压固定为24V DC，具备直流反极性保护功能，可抵御接线误操作导致的电源模块损坏，功耗≤15W。环境适应性表现优异，工作温度范围达-40℃~+70℃，存储温度范围-40℃~+85℃，可适配寒区户外机房与高温车间环境；相对湿度适应范围5%~95%（无凝露），满足沿海高湿、矿井湿热等场景需求。
5. 输入输出与安全参数：输入信号支持磁电式转速传感器（0.5-30V AC）、 proximity探头信号，及4-20mA、0-10V DC模拟输入（用于负载反馈、远程设定等）。输出信号包括4-20mA执行器驱动信号（控制伺服阀或调速器），及2路可编程继电器输出（用于超转速报警、故障停机等），继电器触点容量为5A/250V AC。具备完善的故障诊断功能，诊断覆盖率≥95%，支持故障数据日志记录，便于追溯分析。

二、功能特点

1. 高精度转速控制+灵活负载分配，运行效能优异：核心亮点在于±0.1%的转速控制精度与自适应转速检测滤波技术，可精准捕捉负载突变导致的转速波动，在发电机组场景中确保输出频率稳定在±0.5Hz范围内；支持多机组并联运行时的负载分配功能，通过下垂控制或通信同步实现负载均衡，避免单机组过载运行，延长设备使用寿命。相比传统机械调速器，负载分配响应速度提升60%，多机组并联时的负载不平衡度从±5%降至±2%。
2. 完善故障诊断+数据日志，运维效率提升：具备实时故障诊断功能，可监测转速传感器故障、通信中断、执行器异常、电源波动等各类故障，通过本地指示灯与通信总线双重报警，并记录故障发生时间、故障类型等详细日志，支持故障数据导出分析。配合简洁的本地操作界面，运维人员可快速定位故障根源，故障排查时间缩短至15分钟内，较传统控制器运维效率提升50%。
3. 严苛环境适应+高抗干扰性，部署限制少：-40℃~+70℃的超宽温设计覆盖寒区油田、热带化工车间等全场景温度需求，IP54级防护能力可抵御工业现场粉尘与轻微泼溅水侵蚀，无需额外防护柜体即可部署。内部隔离式信号处理与2500V AC抗共模干扰设计，可在大型电机、变压器等强电磁干扰环境中稳定运行，设备平均无故障工作时间（MTBF）≥500,000小时。
4. 多模式兼容+便捷集成，应用灵活性强：支持转速控制、负载控制、负载共享三种核心工作模式，可通过参数配置快速切换，适配单机运行、多机并联、远程监控等不同应用场景。Modbus通信协议与双串行端口设计，可无缝接入现有工业自动化体系，在石油化工多机组集群控制、发电厂机组监控等场景中表现优异，新设备接入时间缩短至1小时内。

三、工作原理与应用

3.1 工作原理

3.2 应用场景

• 发电厂多机组并联控制：在小型自备电站3台柴油发电机并联系统中，8273-140作为每台机组的核心控制单元，通过Modbus通信实现负载信号同步。当电网负载变化时，控制器通过负载分配算法快速调整各机组输出，确保负载不平衡度≤2%；转速控制精度±0.1%保障发电频率稳定在50Hz±0.5Hz范围内，满足工业生产对供电质量的严苛要求。宽温设计适配电站户外机房-30℃~+60℃温度波动，年连续运行率达99.9%以上。
• 石油化工泵组驱动控制：在炼油厂原油输送泵组驱动汽轮机系统中，控制器实时采集汽轮机转速与泵出口压力信号，通过PID闭环控制调节进汽量，确保转速稳定在1500RPM±0.15RPM范围内，进而保障泵出口压力波动≤±0.05MPa。自适应转速检测滤波器有效规避汽轮机扭转振动导致的信号干扰，故障诊断功能可提前预警转速传感器线缆松动，避免非计划停机损失。
• 船舶动力系统控制：在中型货轮主柴油动力系统中，8273-140实现主机转速精准控制，根据航行需求通过本地操作或驾驶室远程指令调整转速，控制精度±0.1%确保螺旋桨输出功率稳定。负载分配功能在双主机推进场景中实现功率均衡，避免单主机过载；-40℃~+70℃宽温设计适配海洋极端温度环境，抗干扰能力可抵御船舶电气系统的复杂电磁干扰。
• 工业压缩机集群控制：在化工园区4台天然气压缩机并联系统中，控制器通过负载共享功能实现总处理量的均衡分配，每台压缩机负载波动控制在±2%范围内。当某台压缩机出现轻微故障时，控制器快速调整其他机组负载，确保总处理量稳定；故障诊断功能实时监测压缩机转速与振动关联数据，提前发出轴承磨损预警，降低设备损坏风险。

四、常见故障及解决办法

1. 故障1：转速波动过大（超调或振荡）可能原因：PID参数设置不合理、转速传感器安装间隙异常、执行器卡涩、负载突变频率过高。
2. 解决办法：① 通过本地操作界面进入PID参数组态页面，采用"比例先行+积分滞后"方法重新整定参数，适当增大微分增益抑制超调；② 检查磁电式传感器安装间隙（调整至0.5-1mm），重新紧固安装支架避免松动；③ 拆解执行器（伺服阀/调速器）进行清洁润滑，消除卡涩问题；④ 若负载突变频繁，增加负载缓冲装置或调整控制死区参数。
3. 故障2：多机组负载分配不均可能原因：负载分配系数设置错误、通信链路中断、单机组执行器响应滞后、转速下垂率参数不一致。
4. 解决办法：① 登录上位系统核对各机组负载分配系数，确保总和为100%并按机组容量比例配置；② 检查Modbus通信线缆连接，重新插拔接头并紧固，更换老化线缆；③ 测试执行器响应时间，滞后超50ms时进行校准或更换；④ 统一各机组转速下垂率参数（建议设置为5%），确保负载分配逻辑一致。
5. 故障3：与上位系统通信中断可能原因：Modbus协议参数不匹配（波特率、从站地址）、RS-422线缆极性接反、上位机端口故障、控制器通信模块损坏。
6. 解决办法：① 通过本地操作界面核对通信参数（默认波特率9600、8数据位、1停止位），确保与上位系统一致；② 检查RS-422线缆A/B极性，按规范重新接线；③ 将控制器接入备用通信端口测试，排除上位机故障；④ 若以上措施无效，更换备用模块验证，确认通信模块损坏后返厂维修。
7. 故障4：转速传感器信号异常可能原因：传感器老化或损坏、连接线路松动/破损、电磁干扰严重、传感器与齿盘间隙过大。
8. 解决办法：① 用万用表测量传感器输出信号（0.5-30V AC），低于0.5V AC时更换同型号传感器；② 检查线路接头紧固性，修复破损线缆并重新绑扎固定；③ 采用双屏蔽线缆并确保屏蔽层接地（接地电阻≤4Ω），将传感器远离大型电机等干扰源；④ 调整传感器与齿盘间隙至0.5-1mm，紧固安装支架避免振动导致间隙变化。
