一、基础信息

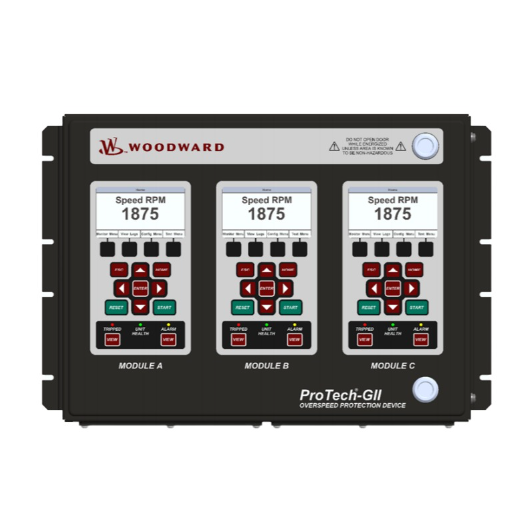

型号：8237-2597
品牌：Woodward 伍德沃德
产品归属：Woodward ProTech-GII系列三通道汽轮机超速安全保护模块，是蒸汽轮机、燃气轮机、水轮机专属安全级超速检测与跳闸保护核心组件，完全遵循API-670、API-611、API-612行业规范与IEC61508功能安全标准，原生达成SIL3安全等级，专为电力、石化大型旋转机械超速故障紧急停机保护设计，是机组ETS跳闸系统、安全仪表系统（SIS）的核心冗余备件。
产品定位
8237-2597是新一代高可靠、容错式机械超速保护模块，采用三取二（2oo3）硬件表决架构，彻底规避单通道故障导致的保护误动或拒动问题。模块独立于机组主控调速系统运行，不依赖DCS/PLC逻辑，实现纯硬件超速硬保护，作为机组最后一道安全防线，可精准监测转子超速、转速探头故障、信号异常等高危工况，瞬时触发机组紧急跳闸，杜绝飞车重大安全事故。支持模块自学习、即插即用底板适配、全链路故障诊断，兼容新旧ProTech-GII系统升级替换，广泛应用于火电、联合循环、石化压缩机组老旧安全保护系统改造与故障备件更换场景。
硬件架构
采用工业级加固PCB板材，全域绝缘防护工艺，模块化集成设计，硬件分为六大核心功能单元，三通道完全独立无共用器件，保障故障隔离性：
1. 三通道独立转速采样单元：搭载三路完全隔离的磁阻/霍尔转速探头信号采集回路，独立信号整形、滤波、放大电路，分别采集机组转子实时转速，三路数据互不干扰，从硬件层面避免共模故障。
2. 2oo3硬件表决保护单元：专属硬件逻辑表决电路，实时对比三路转速采样数据，任意两路及以上检测到超速阈值触发，即刻输出跳闸指令，单通道异常自动屏蔽，不影响整体保护功能。
3. 多模式控制调节单元：支持无差调节、差调节双工作模式，集成PID比例积分微分控制算法，可通过4~20mA/1~5VDC模拟信号精准设定机组转速、负载参数，适配各类机组精准控制需求。
4. 全维度故障自诊断单元：实时监测转速探头断线、信号失真、通道异常、电源故障、模块硬件失效等故障，故障自动锁存、就地告警，同时上传故障代码，支持故障溯源与模块自学习校准功能。
5. 冗余供电与防护单元：支持双路直流冗余供电，具备反接保护、浪涌抑制、过压过流自锁保护，适配工业现场电压波动、电磁干扰严苛工况。
6. 通信与输出交互单元：集成Modbus、Profibus通用工业协议，支持转速数据、故障信息远程上传，搭配无源跳闸继电器输出，可直接接入机组ETS停机回路。
安装规格
采用ProTech-GII标准机架插拔式安装，底板即插即用设计，无需改动背板接线即可原位替换同系列模块；整机通过IEC60068抗震、湿热循环、老化可靠性测试，适配机柜标准槽位布局，支持密集化机柜部署，新旧版本固件兼容，替换无需重新组态逻辑。
整机外形尺寸：标准工业模块规格，适配Woodward专属机架，净重约0.85kg
配套系统
1. 硬件配套：ProTech-GII系统机架、双路24VDC冗余电源、磁阻式/霍尔式转速探头、屏蔽信号线缆、ETS紧急跳闸回路、机组主控DCS系统；
2. 调试工具：Woodward专属组态调试软件、万用表、信号校验仪、故障诊断分析仪；
3. 上位对接系统：电厂SIS安全仪表系统、SCADA监控平台、机组故障录波系统、SOE事件时序服务器；
4.应用行业：火电/燃气/蒸汽轮机发电机组、油气长输管线压缩机组、化工大型透平设备、水力发电机组、联合循环电站旋转机械安全保护系统。
产品特性
1. SIL3最高安全等级防护：严格遵循IEC61508、API系列行业标准，2oo3三取二冗余架构，单通道故障不失效、双通道超速必跳闸，杜绝保护拒动、误动，满足高危旋转机械安全规范。
2. 独立硬保护架构：完全脱离主控调速系统与DCS逻辑，纯硬件超速跳闸保护，无软件延迟、无系统死机风险，是机组终极安全防线，响应速度快、可靠性极高。
3. 多信号适配与精准控制：兼容主流转速探头信号，支持4~20mA、1~5VDC模拟量参数设定，双调节模式可选，内置PID精准控制算法，转速调节精度高、工况适配性强。
4. 全方位故障诊断容错：实时监测探头、线路、通道、电源、硬件全链路故障，故障自动锁存告警，支持模块自学习校准，可精准区分设备故障与工况波动，大幅降低误告警概率。
5. 强抗干扰工业加固设计：多级EMI滤波、浪涌抑制、电气隔离防护，耐受工业现场变频器谐波、雷击感应、电压波动干扰，宽温运行、抗震防潮，适配7×24小时不间断运行。
6. 便捷运维适配升级：即插即用底板设计，替换无需改线、无需复杂组态，支持远程通信数据上传与故障诊断，大幅缩短机组停机检修、系统改造周期。
二、技术规格
1. 电气供电参数
- 供电方式：双路18~32VDC宽范围直流冗余供电，支持单路供电容错运行
- 反接保护：原生支持直流电源反接防护，杜绝接线错误烧毁模块
- 典型功耗：单模块额定功耗≤12W，待机功耗≤8W
- 防护等级：全端口±4kV ESD静电防护、±2kV EFT电快速脉冲防护，耐受工业高频干扰
- 绝缘耐压：信号回路、供电回路对地1500VAC/1min工频耐压，电气隔离性能优异
2. 转速采集与保护参数
- 采样通道：三路完全独立转速采集通道，2oo3硬件表决逻辑
- 适配探头：兼容磁阻式、霍尔式工业转速传感器，适配各类透平机组转子测速场景
- 控制模式：无差调节、差调节双模式可组态切换
- 给定信号：4~20mA / 1~5VDC模拟量转速、负载设定输入
- 保护响应：超速故障毫秒级响应跳闸，单电源运行故障中断时间≤45ms
- 控制算法：内置高精度PID比例积分微分控制，支持参数自定义组态
3. 通信与输出参数
- 通信协议：原生支持Modbus RTU、Profibus工业总线协议
- 数据上传：实时上传转速数值、通道状态、故障代码、运行工况
- 跳闸输出：无源继电器硬接点输出，可直接接入ETS紧急停机回路
- 诊断功能：全链路故障自检、故障锁存、本地LED告警+远程上位告警
4. 环境耐受参数
- 标准工作温度：0℃ ~ +65℃
- 存储运输温度：-40℃ ~ +85℃
- 运行相对湿度：5%～95%RH，无凝露、无腐蚀性气体，耐受轻度粉尘油污
- 抗震标准：符合IEC 60068-2-6工业抗震规范，耐受设备运行持续振动
- 可靠性参数：常温工况MTBF平均无故障工作时间≥230000小时
5. 结构物理参数
- 安装方式：标准ProTech-GII机架竖向插拔式安装，底板即插即用
- 板材工艺：工业级阻燃FR4 PCB，全域绝缘防护涂层，抗老化、抗腐蚀
- 接口配置：三路转速信号输入端子、双路供电端子、通信接口、跳闸输出接点、状态告警LED指示灯
三、核心功能
1. SIL3三冗余超速硬保护
依托三路独立采样+2oo3硬件表决架构，彻底解决单通道故障隐患，区别于常规软件逻辑保护，纯硬件瞬时触发跳闸，无程序延迟、无系统死机风险，是大型透平机组防范飞车事故的核心安全屏障，完全满足高危工业场景功能安全要求。
2. 高精度转速与负载闭环控制
内置成熟PID控制算法，支持双调节模式切换，通过标准模拟量信号精准设定机组运行参数，实时修正转速偏差，有效抑制负载扰动、电网波动带来的转速震荡，保障汽轮机、压缩机等设备稳定连续运行。
3. 全链路智能故障诊断与容错
24小时实时监测转速探头断线、信号失真、线路短路、通道异常、电源欠压、模块硬件故障等全维度工况，故障发生后立即锁存状态、就地灯光告警，同步上传故障代码至上位系统；单通道异常自动隔离屏蔽，不影响机组正常运行，大幅提升系统容错能力与运维效率。
4. 多协议工业组网与远程运维
兼容主流工业通信协议，可无缝对接DCS、SIS、SCADA系统，实现机组转速数据、设备状态、故障信息的远程实时监控与溯源，支持远程参数组态、故障诊断，适配工厂智能化运维管控需求。
5. 冗余供电与强环境适配能力
双路冗余直流供电设计，单路电源故障可无缝切换，保障保护功能不间断投入；多级电磁防护与宽温、抗震、防潮设计，适配电厂、石化厂区高温、高振动、强干扰恶劣工况，长期运行稳定性极强。
四、工作原理
模块上电后自动完成全硬件自检、通道校准、总线通信初始化，自检无异常后进入实时监测保护状态。三路独立采集回路同步接收机组转速探头的脉冲信号，经过滤波、整形、放大处理后，转换为精准转速数值送入硬件表决单元。
正常运行时，模块实时对比三路转速数据，通过PID算法完成机组转速、负载的闭环调节，同时持续监测信号与硬件工况；当任意两路及以上通道检测到转速超过系统设定超速阈值时，2oo3表决电路立即动作，毫秒级触发继电器跳闸输出，驱动ETS紧急停机回路，锁定机组故障状态并发出告警信号。
若出现单路探头故障、信号异常，模块自动屏蔽异常通道数据，依托剩余两路正常通道维持保护功能，同时上报故障告警，提醒运维人员检修；双路冗余供电系统实时均流备份，单路电源失效时自动无缝切换，全程保障保护功能不中断。运行过程中所有工况数据、故障事件实时记录并打上时标，支持故障溯源与系统合规归档。
五、应用场景
1. 火电/燃气联合循环电站：汽轮机、燃气轮机机组ETS紧急超速保护、转速精准调控，机组启停及稳态运行安全监测。
2. 石油化工行业：大型工艺压缩机组、透平设备超速保护与负载控制，适配高危化工装置SIS安全仪表系统。
3. 水力发电项目：水轮机转速监测、超速跳闸保护，防范水锤效应引发的机组超速故障。
4. 油气长输管线、储气库：管线压缩机组远程无人值守安全监测、超速故障紧急联锁停机。
5. 老旧机组控制系统升级改造：替换老旧ProTech系列超速保护模块，原位兼容原有机架、线路与组态，提升系统安全等级至SIL3，缩短停机改造周期。
