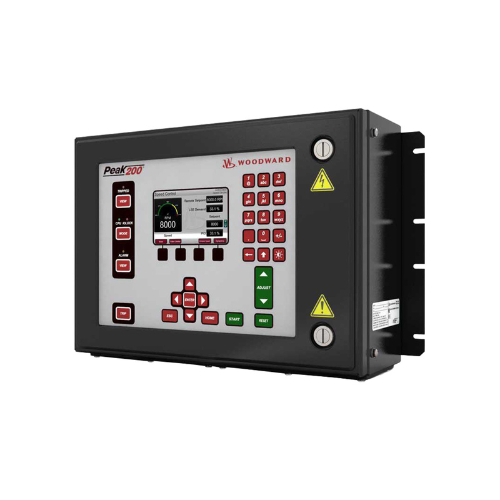

型号：8200-1508
品牌：WOODWARD
产品归属：505D 系列高压版汽轮机数字调速控制器，专为单阀 / 单执行器式小型蒸汽轮机设计，集成彩色人机操作面板、多路 I/O 采集回路、多协议工业通信接口，可实现转速闭环、机组负荷、进出汽压力精准调节，集成超速、振动、轴温等全套机组安全保护功能，广泛应用于自备电厂、化工、冶金、油气行业汽轮发电机组调速控制、老旧机组控制系统改造场景。
产品定位
8200-1508 属于高压宽电压规格的 505D 智能调速系统，依托高性能微处理器实现汽轮机全流程自动启停、转速无扰切换、临界转速规避、抽汽 / 补汽工艺调节，内置毫秒级故障事件记录功能，可精准追溯机组跳闸、保护动作时序。本机搭载集成式彩色液晶 HMI，支持本地参数组态、运行状态监控、故障报警查询，搭配丰富的模拟量、开关量端子回路，可直接接入转速探头、压力变送器、阀门限位、ETS 跳闸接点，同时驱动电液执行器、报警继电器，兼容伍德沃德全系伺服执行机构，既可作为新建机组核心调速主控，也可直接替换老旧 505、505E 系列调速装置，大幅降低机组自动化改造的硬件适配与调试成本。
硬件架构
整机采用工业阻燃钣金嵌入式面板结构，PCB 全域三防防腐绝缘涂层，硬件分为五大核心功能单元：
- 主控运算单元：工业级 32 位微处理器，内置硬件看门狗、高精度实时时钟，支持 PID 多回路闭环算法、临界转速避让逻辑，可实现手动 / 自动 / 远方三种控制模式无扰切换，故障时自动锁存运行参数与事件时标。
- 集成 HMI 人机交互单元：前置彩色液晶显示屏 + 薄膜功能按键，本地可完成转速设定、参数组态、曲线查看、故障日志调取、就地启停操作，支持中英文菜单切换，无需上位软件即可完成基础调试运维。
- 多路 I/O 信号采集驱动单元：集成 6 路转速测量输入、16 路模拟量输入、24 路 24VDC 离散输入、4 路模拟量输出、8 路继电器无源输出、2 路执行器专用电流输出，支持 4–20mA、0–5V 标准工业模拟信号接入，开关量兼容有源湿接点、无源干接点两种模式。
- 多总线通信单元：搭载以太网、RS232、CAN 总线三类通信接口，支持 Modbus TCP、Modbus RTU 标准工业协议，可对接 DCS、SCADA 上位监控系统，实现远程参数下发、运行数据上传、故障远程上送。
- 电源与防护单元：高压宽幅供电回路，兼容直流、交流多规格输入，内置反接、过压、浪涌多级防护，端子端口集成 ESD、EFT 电磁防护，通过 Class1/Div2 危险区域防爆安全认证，适配化工、油气易燃易爆工业场景。
安装规格
采用控制柜面板嵌入式安装方式，适配标准工业控制柜开孔尺寸，可与 DCS 端子模块、保护装置同柜排布，强弱电接线端子分区布局。整机通过 MIL-STD-810 军工级抗震、湿热循环、宽温老化可靠性测试，同系列 505D 规格控制器可直接备件替换，无需改造现场转速、执行器接线回路。
整机外形尺寸：305mm（高）×356mm（宽）×152mm（深），整机净重 4.3kg。
配套系统
- 硬件配套：磁阻式转速探头、电液伺服执行器、24VDC 控制电源、压力 / 温度变送器、ETS 保护跳闸端子板、双绞屏蔽信号线缆；
- 组态软件：Woodward 505 Configuration 软件，用于控制器参数组态、程序下装、在线调试、固件升级；
- 上位对接设备：电厂 DCS 系统、SCADA 调度监控平台、继电保护故障信息子站；
- 应用行业：自备热电厂汽轮发电机组、化工余热发电汽轮机、油气压缩机组驱动汽轮机、冶金高炉配套汽轮设备、老旧调速系统升级改造。
产品特性
- 高压宽电压供电设计，兼容交直流多种供电制式，适配现场不同规格控制电源，具备电源反接、瞬时过压自愈保护，避免接线误操作导致主控停机损坏。
- 6 路独立转速采集通道，支持多探头冗余测速，可实时对比多路转速数值，有效规避单路探头断线、干扰引发的超速误跳闸，保障机组运行安全。
- 支持转速、负荷、进汽压力三重闭环调节，可自由切换控制回路，具备临界转速自动避让、暖机变速升降功能，适配汽轮机启停全过程工艺控制。
- 大容量本地故障日志存储，所有保护动作、转速越限、开关变位事件附带毫秒级时标，可精准还原机组故障时序，满足电力安监故障溯源审计要求。
- 双冗余通信架构，以太网 + RS232 双链路可同时接入本地调试与远程监控网络，支持多台上位系统同时数据交互，兼顾现场运维与远程调度需求。
- 军工级三防宽温硬件设计，通过 CE、UL、Class1/Div2 防爆认证，耐粉尘、潮湿、腐蚀性气体侵蚀，可实现 7×24 小时无人值守连续稳定运行。
1. 电气供电参数
- 供电规格：高压宽幅输入（90–132VAC 47–63Hz / 18–32VDC）
- 整机典型功耗：≤16W，具备电源欠压、过压硬件保护
- 内部湿接点供电：内置 24VDC 隔离电源，为离散输入回路提供接点检测电压
- 端口绝缘耐压：所有 I/O、通信端口对地 1500VAC/1min 工频耐压，全端口 ±4kV ESD、±2kV EFT 浪涌防护
2. I/O 通道参数
- 转速输入：6 路，兼容磁阻式、接近式转速探头，测速精度 0.01Hz
- 模拟量输入：16 路，4–20mA / 0–5V 软件可配置，采样精度 12 位
- 离散输入：24 路，24VDC 有源湿接点 / 无源干接点，硬件 5ms 消抖滤波
- 模拟量输出：4 路标准 4–20mA，用于负荷、转速远程变送上传
- 继电器输出：8 路 Form-C 无源转换触点，单触点额定 5A/250VAC
- 执行器专用输出：2 路，4–20mA 或 0–200mA 电流输出，支持单量程 / 分程控制模式
3. 通信参数
- 以太网：1 路 10/100M 自适应，支持 Modbus TCP、SNTP 时钟同步
- RS232：1 路，最高波特率 115200bps，用于本地程序下装、调试监控
- CAN 总线：1 路，可对接伍德沃德超速保护装置、伺服执行器
- 时钟精度：内置硬件 RTC 时钟，支持网络时间同步，SOE 事件时标精度 1ms
4. 环境耐受参数
- 工作温度：-15℃ ~ +60℃；宽温存储温度：-40℃ ~ +85℃
- 运行相对湿度：5%～95% RH，无凝露、无强腐蚀性酸碱、硫化类气体
- 抗震抗冲击：符合 MIL-STD-810 军工标准，5–500Hz 频率振动耐受
- 防护等级：面板 IP54，机身端子侧 IP20，密闭控制柜内整体防护 IP30
5. 结构物理参数
- 安装方式：控制柜面板嵌入式安装
- 外形尺寸：305mm (H)×356mm (W)×152mm (D)
- 整机重量：4.3kg
- 壳体材质：冷轧阻燃钣金，PCB 全板三防敷形涂层
- 接口配置：前置彩色 HMI 操作面板，后端插拔式弹簧端子接线排
三、核心功能
1. 汽轮机多模式闭环调速控制
支持转速、发电机负荷、汽轮机进汽压力三种 PID 闭环调节模式，可一键手动 / 自动 / 远方无扰切换，集成暖机、匀速升速、临界转速自动避让、空载并网、带负荷调节全套控制逻辑，适配汽轮机从冷态启动到满负荷运行全流程工艺要求，有效抑制转速波动、电网负荷扰动引发的机组振荡。
2. 多路冗余转速采集与机组多级安全保护
6 路独立转速采集通道可实现三取二冗余测速逻辑，当单路探头断线、信号干扰时，系统自动屏蔽异常通道，杜绝超速误动作；集成超速保护、轴温高、振动大、ETS 紧急跳闸、阀门故障等多重联锁保护，故障触发后快速关闭汽门并锁存跳闸原因，同时驱动继电器输出声光报警、上传故障信号至 DCS 系统。
3. 就地 + 远程双维度参数监控与运维
前置彩色 HMI 可就地实时查看转速、负荷、阀位、压力等工艺参数，支持参数修改、控制模式切换、故障日志本地查询；通过以太网、RS232 通信接口接入上位监控系统，实现远程参数整定、运行曲线调取、故障事件主动上送，搭配 SNTP 网络对时功能，保证全厂设备故障时标统一，便于电网故障协同溯源。
4. 执行器精准阀位控制与工艺变送输出
两路专用大电流执行器输出可直接驱动伍德沃德电液伺服执行机构，实现汽门开度高精度闭环调节，支持分程控制适配抽汽式汽轮机工艺；4 路模拟量变送输出可将转速、机组负荷、进汽压力等关键参数转换为标准 4–20mA 信号，硬接线接入 DCS 系统，实现冗余数据采集，规避通信中断导致的监控失效。
5. 大容量事件日志存储与故障溯源
本地非易失存储器可存储上万条 SOE 时序事件记录，每一条开关变位、保护动作、参数越限事件均附带毫秒级高精度时标，控制器断电后日志数据永久保存，可随时调取导出用于机组事故分析、继电保护整定校验、电力安全审计。
设备上电后，控制器首先完成硬件自检、I/O 通道、通信接口、转速回路初始化，加载内部固化控制参数进入待机就绪模式。现场磁阻转速探头、压力变送器、ETS 保护接点等信号经后端端子回路滤波、隔离后送入主控采集单元，微处理器实时运算当前转速、负荷等工艺参数，与设定值做 PID 闭环运算，输出控制电流驱动电液执行器调节汽门开度，稳定机组运行工况。
操作人员可通过前置面板就地设定转速、负荷目标值，或由 DCS 系统通过通信远程下发设定指令；当运行参数触发保护阈值时，控制器立即执行遮断逻辑，关闭进汽阀门，同时锁存故障事件与时标，通过继电器触点、通信链路双路推送报警信息。设备支持多链路时钟同步，保证所有运行、故障数据时间基准统一，实现全厂自动化系统时序精准匹配。
- 自备热电厂单阀式汽轮发电机组：汽轮机转速、并网负荷闭环调速控制，机组 ETS 保护联锁、阀门位置监测控制。
- 化工、石化余热发电项目：余热回收汽轮机调速调节，易燃易爆厂区机组安全保护与远程集中监控。
- 冶金、水泥行业配套汽轮驱动设备：高炉、窑炉配套汽轮机转速稳定控制、故障安全联锁保护。
- 油气长输管线压缩机组：驱动压缩机汽轮机负荷调节、超速安全保护、就地 + 远程运维监控。
- 老旧调速系统自动化升级改造：替换机械式调速器、早期 505/505E 数字调速装置，兼容原有转速、执行器接线，降低改造调试周期与投入成本。
