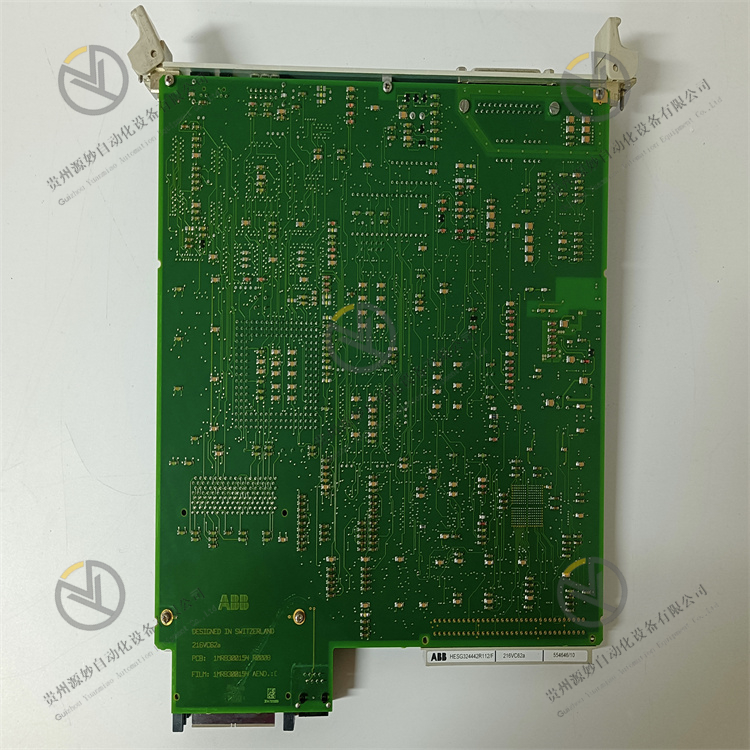

ABB 216VC62a HESG324442R112/F

一、概述

二、技术参数

三、功能特点

• 多信号灵活适配：8路通道支持热电偶、热电阻、标准电流、标准电压四大类信号输入，且每路通道可通过软件独立组态信号类型、量程范围及采样速率，无需硬件跳线或外部适配器。例如可同时配置1路Pt100采集设备温度、3路4-20mA采集压力/液位、4路1-5V采集流量信号，极大提升场景适配灵活性，减少模块选型与库存压力。
• 超高精度采集体系：采用24位高精度AD转换芯片与低温漂基准电压源（温漂≤10ppm/℃），构建超高精度采集链路。针对热电偶信号，内置高精度铂电阻冷端补偿电路，补偿精度达±0.1℃，有效抵消环境温度变化对测温的影响；针对热电阻信号，集成引线电阻自动补偿功能，消除3线/4线制接线的引线误差；针对电流/电压信号，通过硬件线性化处理与软件校准，确保全量程范围内精度稳定在±0.02% FS。
• 强化抗干扰与隔离设计：采用“通道组间-总线-电源”三重隔离架构，每2路通道构成独立隔离组，组间2500V AC光电隔离，通道与PROFIBUS总线间1500V AC电容隔离，彻底阻断不同信号回路间的干扰传导。配合差分输入设计与≥120dB@50Hz的高共模抑制比，可有效抵御工业现场的变频器干扰、电网波动、射频辐射等常见干扰。模块内置EMI滤波器与信号整形电路，进一步滤除高频噪声，确保微弱信号（如热电偶μV级信号）采集的完整性。
• 全维度智能诊断：具备通道级、系统级双重诊断能力，可实时监测各类故障并精准定位。通道级可诊断传感器断线（通过采样电流检测）、短路（通过输入阻抗判断）、过压/过流（通过电压/电流阈值比对）、采样异常（通过数据冗余校验）等故障；系统级可监测总线通信超时、校验错误、电源电压异常等问题。故障发生时，立即通过PROFIBUS总线将含通道号、故障类型、发生时间的信息上传至DCS控制器，触发声光报警，同时模块面板对应通道LED指示灯红色闪烁，运维人员无需专业仪器即可快速排查。
• 便捷集成与部署：作为Symphony Plus DCS标准模块，与系统控制器实现机械、电气、软件三重兼容，通过ABB Control Builder Plus V3.0及以上版本软件即可完成全流程组态，支持在线下载参数无需停机。支持DIN导轨或面板两种安装方式，适配集中控制柜与现场分布式部署场景；最远通信距离达1200m（9.6kbps时），可就近安装于传感设备旁，减少模拟信号传输衰减与干扰，提升采集精度。

四、工作原理

1. 信号接入与预处理：现场传感器输出的模拟信号经差分端子接入对应通道后，首先进入输入保护电路，过压时通过压敏电阻与钳位二极管将电压限制在±36V以内，过流时通过限流电阻将电流控制在20mA以下，反向接线时通过极性保护二极管阻断电流，避免核心电路损坏。随后信号根据组态类型进入专属处理链路：热电偶信号经仪表放大器放大至AD转换适配范围；热电阻信号由恒流源提供稳定激励电流，通过测量电压计算电阻值；电流/电压信号经信号调理电路完成量程匹配。所有信号均经过RC低通滤波电路，滤除高频干扰。
2. 信号转换与补偿校正：预处理后的模拟信号进入24位AD转换芯片，将模拟量转化为数字量。针对不同信号类型执行专项优化：热电偶信号结合内置铂电阻采集的环境温度完成冷端补偿，消除环境影响；热电阻信号通过引线电阻补偿算法修正接线误差，再转化为温度值；电流/电压信号根据组态量程完成标度转换（如4-20mA转换为0-10MPa压力值）。转换过程中，低温漂基准源为AD芯片提供稳定参考电压，确保转换精度不受环境温度波动影响。
3. 数据优化与隔离传输：转换后的数字信号经光电隔离单元（2500V AC隔离）传输至微处理器，阻断现场干扰向核心电路传导。微处理器对数据执行进一步优化：通过滑动平均滤波算法滤除残留噪声；对热电偶、热电阻信号进行非线性校正，抵消传感器自身非线性误差；对电流/电压信号进行温度补偿，修正电路温漂误差。优化后的有效数据暂存至数据缓冲区，等待通信上传。
4. 通信上传与指令交互：微处理器将缓冲区数据按PROFIBUS DP/V1协议封装，通过总线接口传输至Symphony Plus控制器，供系统进行逻辑运算、闭环调节或数据存储。同时，模块通过总线实时接收控制器下发的组态指令，包括通道信号类型、采样速率、故障阈值等参数，微处理器根据指令更新内部配置，实现参数在线调整。通信过程采用CRC校验机制，确保数据传输的完整性。
5. 实时诊断与故障响应：微处理器同步执行诊断程序，持续监测各通道输入信号、AD转换状态、总线通信质量及电源电压。当检测到断线（电流接近0）、短路（输入阻抗异常）、过压过流、通信超时等故障时，立即生成故障代码，标记故障位置与类型，通过总线上传至控制器并触发报警，同时控制对应通道LED指示灯红色闪烁。若发生短路等严重故障，保护电路自动启动限流模式，故障解除后模块自动恢复正常运行。

五、常见故障及解决办法
