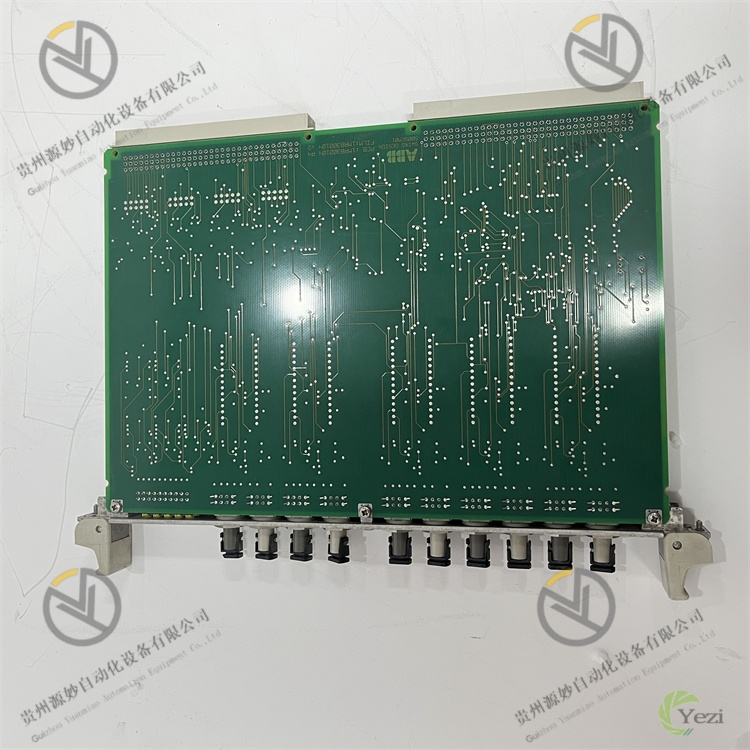

ABB 500SCM01 1MRB200059/C

一、概述

二、技术参数

三、功能特点

• 高可靠性与稳定性：采用工业级元器件和强化的硬件电路设计，具备过电压、过电流、短路保护功能，能够有效抵御工业现场的电磁干扰（EMI）和射频干扰（RFI），确保模块在复杂环境下连续稳定运行，平均无故障工作时间（MTBF）超过10万小时。
• 灵活的扩展性：支持通过专用扩展总线连接ABB 500系列的数字量、模拟量扩展模块，可根据实际控制需求灵活增减I/O点数，最多可扩展至128路数字输入、96路数字输出、32路模拟输入和16路模拟输出，满足不同规模控制系统的需求。
• 强大的运算与控制能力：搭载高性能32位ARM处理器，能够快速处理复杂的逻辑运算、PID调节、时序控制等任务，PID调节精度可达±0.1%，支持多回路同时控制，适用于需要高精度管控的工业生产过程，如温度、压力、流量等参数的闭环控制。
• 便捷的通信与组网：配备RS485和Ethernet双通信接口，支持Modbus RTU、TCP/IP等主流工业通信协议，能够轻松接入工业以太网或现场总线系统，实现与上位监控软件（如ABB SCADA系统）、PLC、智能仪表等设备的数据交互和远程监控，便于构建分布式控制系统。
• 友好的编程与调试功能：支持使用ABB专用编程软件（如Control Builder M）进行程序开发，提供图形化编程（如功能块图FBD、梯形图LD）和文本编程（如结构化文本ST）两种方式，满足不同编程习惯的工程师需求。同时，模块具备在线调试、故障诊断和数据监控功能，可通过编程软件实时查看模块运行状态、I/O信号值和故障信息，大幅提升调试效率。
• 完善的自诊断功能：内置全面的自诊断模块，能够实时监测模块的电源状态、处理器运行状态、I/O接口状态以及通信链路状态，当检测到异常时，会立即触发故障报警信号（通过专用报警输出接口或通信协议上传），并将故障信息存储在内部非易失性存储器中，便于工程师排查故障。

四、工作原理

1. 电源供给与初始化：模块接入DC 24V电源后，内部电源管理模块将输入电压转换为模块各元器件所需的稳定电压（如3.3V、5V），随后模块进入初始化阶段。初始化过程中，处理器会对内部存储器、I/O接口、通信模块等进行自检，若检测正常，模块指示灯显示“运行正常”；若检测到故障，则触发报警并显示故障代码。
2. 信号采集阶段：模块通过数字输入接口和模拟输入接口实时采集工业现场的各类信号。其中，数字输入接口采集设备的开关状态信号（如阀门开合、电机启停），经过光电隔离电路隔离干扰后，转换为处理器可识别的数字信号（0或1）；模拟输入接口采集温度、压力、流量等连续变化的模拟信号，通过内置的A/D转换器将其转换为数字信号（如16位二进制数），并进行滤波处理以消除噪声干扰，确保采集信号的准确性。
3. 逻辑运算阶段：处理器调用预先存储在Flash存储器中的控制程序（由工程师通过编程软件编写），对采集到的数字信号和模拟信号进行逻辑运算。运算过程中，可根据需求执行逻辑判断（如与、或、非运算）、PID调节运算（根据设定值与实际采集值的偏差调整输出信号）、时序控制运算（按照预设时间顺序执行一系列动作）等。例如，在温度控制场景中，处理器将采集到的实际温度值与设定温度值进行比较，通过PID运算计算出需要调整的输出量。
4. 指令执行阶段：处理器根据运算结果生成相应的控制指令，通过数字输出接口和模拟输出接口发送至执行机构。数字输出接口通过继电器输出控制信号，驱动电机、阀门等执行机构的启停或开关动作；模拟输出接口将处理器生成的数字控制信号通过D/A转换器转换为4-20mA的模拟信号，控制调节阀、变频器等执行机构的开度或转速，从而实现对工业生产过程的精准控制。
5. 状态反馈与通信交互：在执行控制指令的同时，模块会实时采集执行机构的反馈信号（如电机运行电流、阀门开度反馈），并将模块自身的运行状态（如处理器负载、I/O接口状态、故障信息）通过通信接口上传至上位监控系统或其他控制设备，实现数据交互和远程监控。同时，模块会将关键运行数据和故障信息存储在内部存储器中，便于后续查询和分析。

五、常见故障及解决办法
