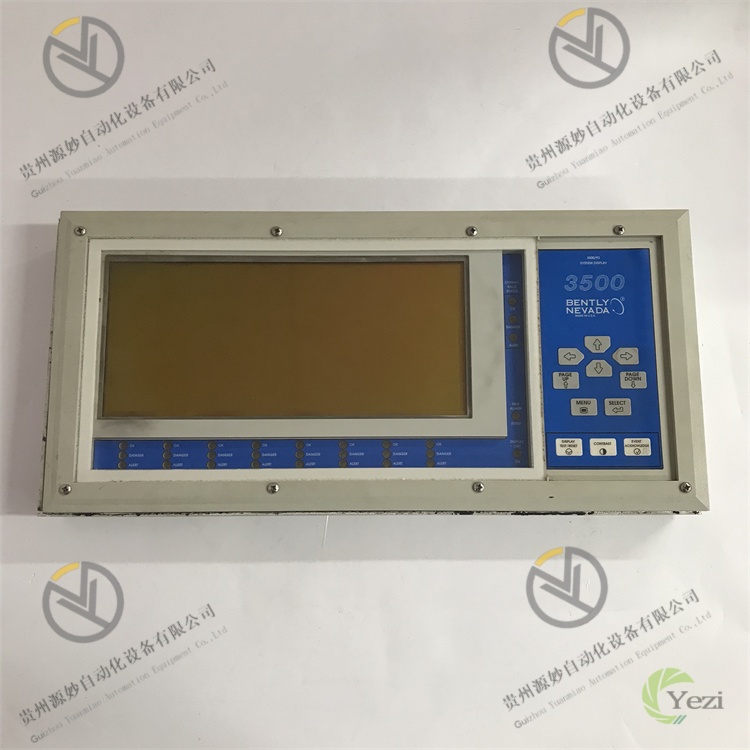

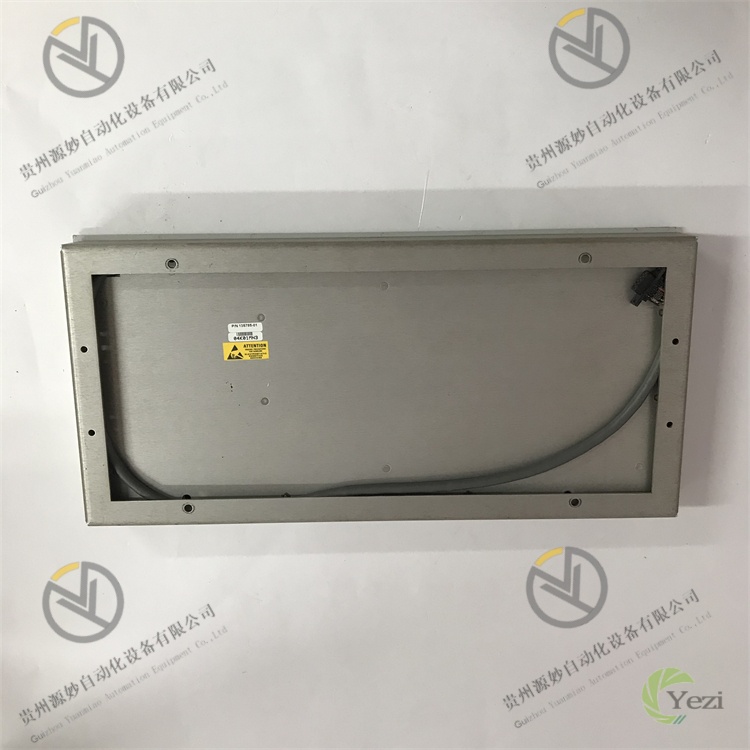

BENTLY 3500/93 135785-01
一、产品概述
BENTLY 3500/93 135785-01 是一款设备状态监测与保护系统的高性能通讯接口模块，隶属于BENTLY 3500系列机械设备监测与保护系统的核心通讯组件，专为实现3500监测框架与上位机系统、第三方控制系统的数据高效交互而设计。其核心定位是“3500监测系统与外部系统的通讯桥梁”，通过集成多协议兼容能力、高速数据传输电路及工业级抗干扰设计，实现设备振动、温度、转速等监测数据的实时上传、上位机指令的可靠接收及系统配置信息的双向同步，广泛适配电力、石化、冶金、航空航天、轨道交通等领域的大型旋转机械（如汽轮机、发电机、压缩机、风机、水泵）状态监测场景。
该模块凭借“多协议兼容、高传输效率、强可靠性、易集成运维”的核心优势，深度契合工业设备状态监测对通讯链路“实时性、稳定性、兼容性”的严苛要求。在典型应用场景中表现卓越：电力领域，用于火电厂汽轮机监测系统，通过Modbus TCP协议将汽轮机振动、轴位移、瓦温等关键监测数据上传至DCS系统，数据传输延迟≤10ms，确保运行人员实时掌握设备状态；石化领域，适配炼油厂催化裂化装置压缩机监测系统，采用OPC UA协议与上位机监测平台通讯，支持1000点以上监测数据的同时传输，满足多参数集中监控需求；冶金领域，用于轧钢生产线主电机监测系统，通过PROFIBUS-DP协议接入PLC控制系统，当监测数据超标时快速触发PLC联锁保护，响应时间≤5ms；航空航天领域，适配航空发动机试验台监测系统，通过专有协议与试验数据采集系统通讯，数据传输误码率≤10⁻⁹，确保试验数据的准确性。
硬件架构采用“多协议处理芯片+高速总线接口+冗余设计”的工业级方案，核心由32位高性能通讯处理芯片、多协议转换电路、3500监测框架专用总线接口及抗干扰防护电路构成。模块采用标准机架式安装设计，适配BENTLY 3500系列监测框架，支持热插拔功能，可在系统不停机状态下完成模块的更换与维护。通讯接口方面，配备1路以太网接口（RJ45）、1路PROFIBUS-DP接口（RS-485）及1路Modbus RTU接口（RS-485），支持Modbus TCP/RTU、PROFIBUS-DP、OPC UA等主流工业通讯协议，可通过软件灵活配置通讯参数；与3500监测框架的接口采用专用高速总线，支持与框架内监测模块（如振动监测模块、转速监测模块）的高速数据交互，数据采集速率可达100Hz。工业级加固设计方面，选用宽温范围元器件（-20℃~65℃），采用多层PCB板与金属屏蔽外壳（屏蔽效能≥85dB），内置浪涌保护（±2kV）、过流保护及EMC滤波电路，符合IEC 61010-1、IEC 61000-4等国际工业标准，可稳定运行于强电磁干扰、高温、高湿等工业现场。
二、技术参数
参数类别 | 参数名称 | 具体参数 | 单位 |
|---|
基本参数 | 型号 | BENTLY 3500/93 | - |
订货号 | 135785-01 | - |
产品类型 | 通讯接口模块（多协议兼容） | - |
适配系统 | BENTLY 3500系列机械设备监测与保护系统 | - |
外形尺寸（长×宽×高） | 160×100×220 | mm |
安装方式 | 机架式安装（适配3500系列监测框架），支持热插拔 | - |
电源与功耗参数 | 供电方式 | 通过3500监测框架冗余电源供电 | - |
输入电压范围 | DC 24V ±10% 或 DC 48V ±10%（通过框架配置） | V |
额定电流 | 正常运行：≤0.5A；启动峰值：≤1.0A | A |
最大功耗 | ≤12 | W |
电源保护 | 具备过流保护（保护阈值0.8A）、过压保护（保护阈值55V DC） | - |
冗余供电 | 支持双路冗余电源输入，通过3500框架自动切换 | - |
通讯性能参数 | 通讯接口 | 1路以太网（RJ45）、1路PROFIBUS-DP（RS-485）、1路Modbus RTU（RS-485） | 路 |
支持协议 | Modbus TCP、Modbus RTU、PROFIBUS-DP、OPC UA、Bently专有协议 | - |
以太网速率 | 10/100Mbps，支持自适应 | Mbps |
PROFIBUS-DP速率 | 9.6kbps~12Mbps，支持速率手动配置 | bps |
Modbus RTU速率 | 1200bps~115200bps，支持奇偶校验配置 | bps |
最大数据传输量 | 以太网：1000点/秒；PROFIBUS-DP：500点/秒；Modbus RTU：300点/秒 | 点/秒 |
数据传输延迟 | 以太网：≤10ms；PROFIBUS-DP：≤5ms；Modbus RTU：≤15ms | ms |
最大通讯距离 | 以太网：100m（双绞线）；PROFIBUS-DP：1200m（9.6kbps）、100m（12Mbps）；Modbus RTU：1200m（9600bps） | m |
通讯误码率 | ≤10⁻⁹（正常工作条件下） | - |
协议转换能力 | 支持不同协议间数据透明转换（如Modbus TCP转PROFIBUS-DP） | - |
环境与可靠性参数 | 工作温度范围 | -20℃~65℃ | ℃ |
存储温度范围 | -40℃~85℃ | ℃ |
工作湿度范围 | 5%~95%（无凝露） | % |
抗干扰性能 | IEC 61000-4-2（ESD）：±8kV接触放电，±15kV空气放电；IEC 61000-4-3（辐射抗扰）：10V/m；IEC 61000-4-4（电快速瞬变）：±2kV | - |
防护等级 | IP20（模块本体）；IP54（配合防护外壳时） | - |
平均无故障运行时间（MTBF） | ≥500,000小时（25℃环境温度） | 小时 |
功能配置参数 | 诊断功能 | 支持通讯故障、电源故障、模块自检、协议错误等诊断，故障信息可上传至3500框架 | - |
配置软件 | 支持Bently System 1 V6.0及以上版本 | - |
终端电阻 | PROFIBUS-DP与Modbus RTU接口内置120Ω终端电阻，可通过拨码开关开启/关闭 | Ω |
LED指示灯 | 电源指示灯（PWR）、运行指示灯（RUN）、以太网通讯灯（ETH）、DP通讯灯（DP）、RTU通讯灯（RTU）、故障指示灯（ERR） | - |
三、功能特点
1. 多协议兼容，实现跨系统无缝互联
模块集成Modbus TCP/RTU、PROFIBUS-DP、OPC UA及Bently专有协议等多种主流工业通讯协议，通过软件配置即可实现不同协议的灵活切换，无需更换硬件，极大提升了与各类上位机系统、第三方控制系统的兼容性。以太网接口支持Modbus TCP与OPC UA协议，可直接与DCS系统、SCADA监控平台、工业物联网（IIoT）平台通讯，适配电力、石化等行业的集中监控需求；PROFIBUS-DP接口支持主站/从站模式切换，可接入西门子、ABB等厂商的PLC控制系统，实现监测数据与控制指令的双向交互；Modbus RTU接口可与现场小型控制器、智能仪表通讯，适配分布式监测场景。此外，模块具备协议透明转换功能，可将一种协议的数据包转换为另一种协议格式进行传输，例如将3500监测框架的专有协议数据转换为Modbus TCP协议上传至DCS系统，或把PLC的PROFIBUS-DP指令转换为专有协议下发至监测模块，解决了不同厂商、不同协议系统之间的“信息孤岛”问题，实现跨系统数据的无缝流转。
2. 高速数据传输，保障监测实时性
采用高性能通讯处理芯片与优化的协议栈，实现监测数据的高速采集与传输，满足设备状态监测对实时性的严苛要求。与3500监测框架的交互采用专用高速总线，数据采集速率可达100Hz，可实时采集框架内所有监测模块（如振动、转速、温度、位移模块）的测量数据、报警信息及诊断结果，确保数据采集无延迟。外部通讯方面，以太网接口支持10/100Mbps自适应速率，单路接口最大数据传输量可达1000点/秒，可同时上传上千个监测参数至上位机平台，适配大型旋转机械多参数集中监测的需求；PROFIBUS-DP接口在12Mbps高速率下，数据传输延迟≤5ms，可快速响应PLC控制系统的指令，当监测数据超标时及时触发联锁保护动作；Modbus RTU接口在115200bps速率下，可实现300点/秒的数据传输，满足中小型监测场景的需求。模块支持数据优先级排序功能，可将设备振动超标、轴位移超限等关键报警数据设置为高优先级，确保在通讯负载较高（≤90%）时，关键数据仍能优先传输，避免因数据拥堵导致的报警延迟。
3. 全链路诊断机制，简化运维管理
集成“模块自检-通讯诊断-数据校验”全链路诊断功能，通过硬件监测与软件校验相结合的方式，实现故障的实时检测、精准定位与及时上报，大幅降低运维难度。模块自检功能可实时监测内部通讯芯片、电源模块、总线接口的工作状态，当出现硬件故障时，立即触发故障指示灯（ERR）亮起，并通过专用总线将故障代码上传至3500监测框架，同时在上位机软件中显示故障信息；通讯诊断功能支持监测各接口的通讯状态，包括以太网连接状态、PROFIBUS-DP从站在线状态、Modbus RTU设备应答情况等，当出现通讯中断、设备离线、协议错误等问题时，可快速定位故障接口与故障节点，并记录故障发生时间与故障类型；数据校验功能采用CRC-32校验算法对传输数据进行校验，当检测到数据丢包、错包时，自动触发数据重传机制，确保传输数据的完整性与准确性。此外，模块支持诊断数据的本地存储与历史查询，最多可存储500条近期故障记录，运维人员可通过Bently System 1软件导出故障日志，为故障追溯与原因分析提供完整数据支撑。
4. 工业级可靠性设计，适配恶劣现场环境
采用全方位的工业级加固设计，从电路防护到结构设计均满足工业现场的严苛运行要求。抗干扰防护方面，模块采用金属屏蔽外壳与多层PCB板设计，屏蔽效能≥85dB，可有效抵御现场变频器、高压设备产生的电磁辐射干扰；信号输入回路采用光电隔离技术，隔离电压≥2kVrms，阻断共模干扰与差模干扰对模块核心电路的影响；电源回路与通讯接口均配备EMC滤波器与浪涌抑制器，可滤除电网中的脉冲干扰、谐波干扰与浪涌冲击（±2kV），确保在强电磁干扰环境下仍能稳定工作。宽环境适应方面，选用宽温元器件（-20℃~65℃），可在北方严寒厂房与南方高温车间等极端温度环境下正常运行；湿度适应范围覆盖5%~95%（无凝露），配合PCB板防潮涂层处理，可在造纸、印染等潮湿环境中长期运行。结构加固方面，采用机架式安装设计与防震动卡扣，可抵御工业现场的机械振动（符合IEC 60068-2-6标准，5g加速度）；支持热插拔功能，运维人员可在系统不停机的情况下更换模块，极大降低了维护停机时间，提升了系统的连续运行能力。
5. 便捷集成与配置，降低部署成本
模块采用标准化设计，实现与BENTLY 3500监测系统的无缝集成与快速部署。物理集成方面，模块适配3500系列监测框架的标准插槽，采用插拔式连接设计，对准插槽平稳推入后旋转锁定卡扣即可完成安装，无需复杂接线，安装时间≤5分钟；与监测框架的电气连接通过专用总线自动完成，无需手动配置总线参数。软件配置方面，支持Bently System 1全图形化组态软件，运维人员可通过拖拽方式完成通讯协议选择、通讯参数（如IP地址、波特率、从站地址）、数据映射关系、诊断功能使能等配置，软件内置常见上位机系统的通讯模板（如西门子PCS7、罗克韦尔Allen-Bradley），可快速完成与第三方系统的通讯配置，无需编写底层通讯代码。此外，模块支持在线配置修改与参数下载，运维人员可通过以太网远程连接3500监测框架，对模块的通讯参数进行实时修改，无需现场操作，尤其适用于偏远地区或危险区域的设备运维，大幅降低了部署与维护成本。
6. 冗余设计保障，提升系统可用性
模块通过电源冗余与通讯冗余的双重设计，进一步提升了通讯链路的可靠性与系统可用性。电源冗余方面，模块通过3500监测框架接入双路冗余电源（DC 24V/48V），当主电源出现故障时，备用电源可在1ms内自动切换，确保模块供电不中断，避免因电源故障导致的通讯中断；电源回路配备过流、过压保护电路，当输入电压或电流超出额定范围时，自动切断电源输入，保护模块核心电路不受损坏。通讯冗余方面，支持以太网双网卡冗余（需配合可选配件），当主网卡或主通讯链路出现故障时，自动切换至备用网卡与备用链路，切换时间≤10ms，确保以太网通讯的连续性；PROFIBUS-DP接口支持冗余总线配置，可接入双路PROFIBUS-DP总线，当主总线故障时，自动切换至备用总线，保障与PLC系统的通讯不中断。冗余状态与切换信息可实时上传至上位机软件，运维人员可实时监控冗余系统的工作状态，及时处理故障链路，提升了整个监测系统的可用性与可靠性。
