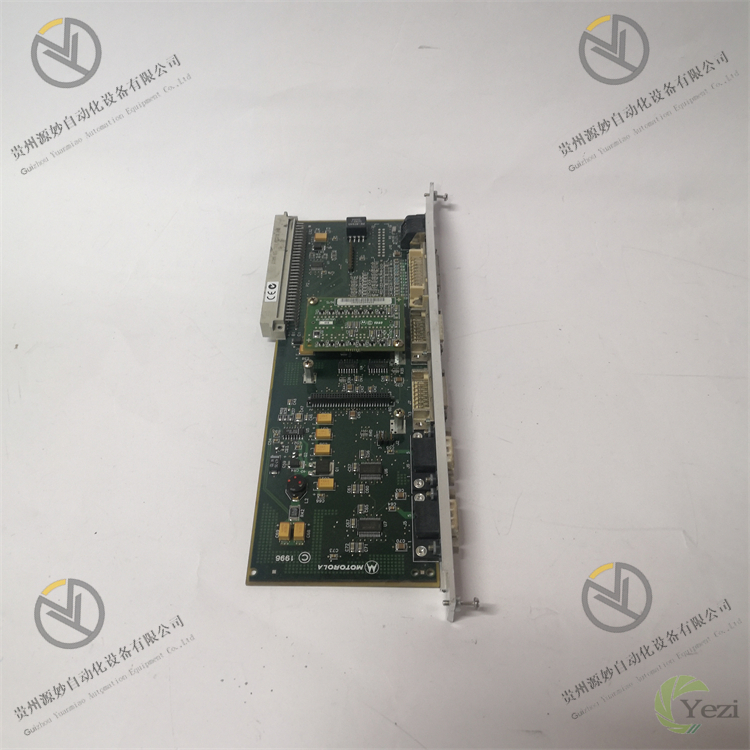

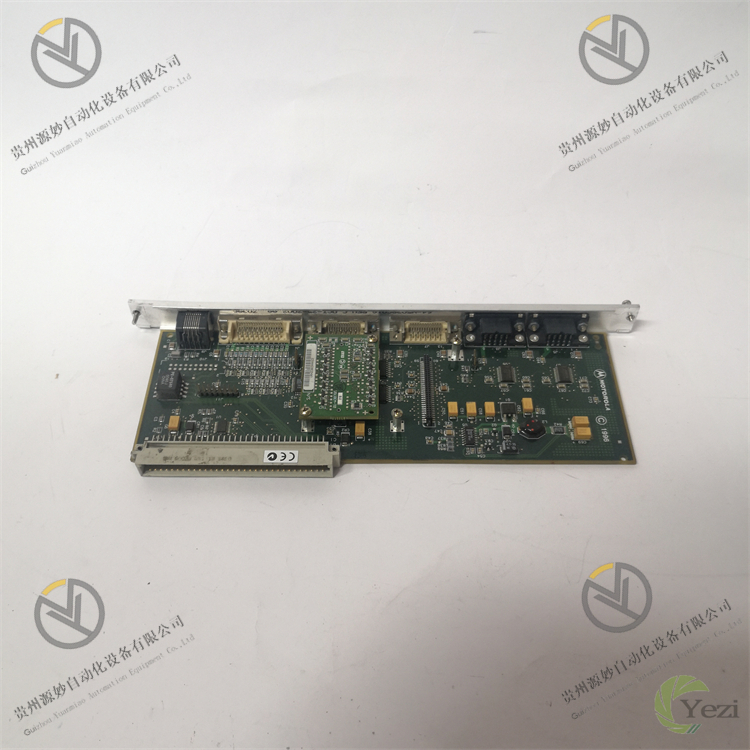

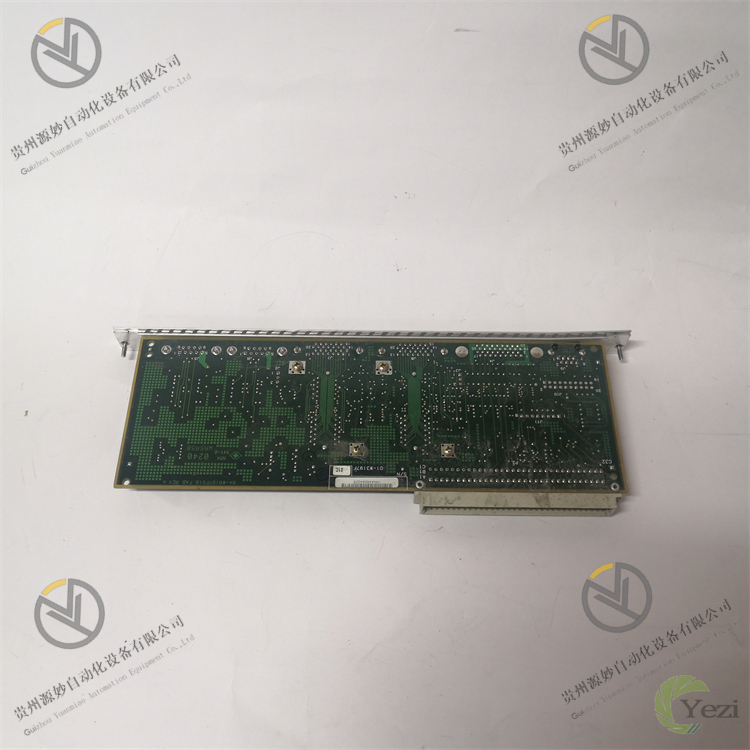

MOTOROLA MVME761-001
一、概述
MOTOROLA MVME761-001 是工业级嵌入式单板计算机（SBC），隶属于 MVME 系列（Motorola Versatile Modular Executive），核心定位是为电力、冶金、石油化工、轨道交通等行业的恶劣工业环境（如高温、高振动、强电磁干扰场景）提供稳定可靠的嵌入式计算平台，是工业控制系统、数据采集与监控系统（SCADA）、大型设备嵌入式控制单元的核心硬件载体。其集成高性能处理器、丰富的工业接口与抗恶劣环境设计，可实现复杂工业数据的实时处理、设备控制指令的精准下发与多系统间的数据交互，有效解决传统商用计算机在工业场景中 “可靠性低、环境适应性差、接口适配难” 等问题，适用于发电厂 DCS 系统数据处理单元、冶金轧机嵌入式控制模块、轨道交通信号采集与运算单元、石油钻采设备监控主机等场景，保障工业系统长期连续稳定运行。
该产品采用标准 6U VME 总线架构设计（尺寸约 366mm×160mm），适配 VME 标准机柜与机箱，可与同系列 MVME 模块（如 I/O 模块、通信模块）灵活组建工业控制系统；核心元器件选用工业级芯片，外壳采用强化金属屏蔽材质，具备电磁屏蔽（符合 EN 55022 Class A 标准）与散热增强特性（内置散热片，无风扇被动散热设计）；工作温度范围 - 40℃~70℃，可耐受极寒的户外控制柜环境与高温的工业设备旁场景；支持宽电压输入与冗余电源设计，平均无故障时间（MTBF）≥150,000 小时，满足工业领域 “长周期、低维护、高可靠” 的运行需求；同时兼容 VxWorks、QNX 等实时操作系统（RTOS），适配工业控制对实时性的严苛要求（任务响应时间≤1ms）。
二、核心功能特性
1. 高性能嵌入式计算与数据处理
MVME761-001 以工业级处理器为核心，具备强大的实时数据处理与复杂运算能力，适配工业场景的高实时性需求：
- 高性能处理器与存储配置：搭载摩托罗拉 PowerPC 603e 处理器（工作频率 300MHz），集成 32 位浮点运算单元，运算性能达 180 MIPS（百万条指令 / 秒），可高效处理多任务工业控制程序（如 PID 控制算法、逻辑联锁程序）；配备 64MB SDRAM（可扩展至 128MB）作为运行内存，支持 ECC（错误检查与纠正）功能，可自动检测并修复内存数据错误，避免因内存故障导致的系统崩溃 —— 例如在发电厂 DCS 系统中，处理器可同时运行 8 路模拟量数据采集运算、16 路数字量逻辑判断与 4 路 PID 控制程序，数据处理延迟≤500μs，满足实时控制需求；内置 4MB Flash ROM（可扩展至 16MB）用于存储操作系统与应用程序，支持掉电数据永久保存，无需额外硬盘，减少机械故障风险；
- 实时操作系统兼容与多任务处理：完美兼容 VxWorks 5.4/6.0、QNX 6.2 等工业级实时操作系统，支持硬实时任务调度（调度精度≤100μs）。例如在冶金轧机控制中，基于 VxWorks 系统的 MVME761-001 可同时调度 “轧机转速控制”“钢板厚度检测数据运算”“故障诊断” 三个高优先级任务，任务切换时间≤50μs，确保轧机转速控制精度达 ±1rpm（额定转速 1500rpm）；支持 POSIX 标准编程接口，便于工程师移植现有工业控制程序，降低开发成本与周期；
- 复杂工业算法支持：内置硬件乘法器与除法器，可快速执行工业控制中常用的滤波算法（如卡尔曼滤波、滑动平均滤波）、控制算法（如 PID、模糊控制）与数据转换算法（如模拟量信号线性化、工程量换算）。例如在石油钻采设备监控中，处理器通过卡尔曼滤波算法对钻压传感器采集的噪声信号进行处理，信号波动幅度从 ±5% 降至 ±0.5%，为钻采控制提供精准数据；同时支持浮点运算加速，相较于传统整数运算处理器，复杂算法执行效率提升 30%。
2. 丰富工业接口与多系统适配
产品集成多种工业标准接口，可直接对接现场传感器、执行器、通信设备与上位系统，实现 “一站式” 工业数据交互与设备控制：
- 模拟量与数字量 I/O 接口：板载 8 路模拟量输入（AI）、4 路模拟量输出（AO）、16 路数字量输入（DI）与 8 路数字量输出（DO）接口。AI 接口支持 4-20mA DC、0-10V DC 信号，12 位 A/D 分辨率，采样精度 ±0.1% FS，采样周期≤1ms—— 例如在轨道交通信号采集场景中，可采集 8 路轨道电压信号（0-10V DC），测量误差≤0.01V，为信号分析提供精准数据；AO 接口支持 4-20mA DC 输出，12 位 D/A 分辨率，输出精度 ±0.2% FS，可驱动调节阀、变频器等执行器；DI/DO 接口支持 24V DC 干 / 湿接点信号，DI 响应时间≤100ns，可采集设备状态信号（如阀门开关反馈），DO 输出电流 2A@24V DC，可驱动继电器、指示灯，实现设备启停控制；
- 工业通信接口：配备 2 路 RS232/RS485 串口（支持 Modbus RTU 协议，传输速率 9600-115200bps 可配置）、1 路以太网接口（10/100Mbps 自适应，支持 TCP/IP、UDP 协议）与 1 路 VME 总线接口（传输速率 40MB/s）。RS485 串口可连接现场智能仪表（如流量计、温度变送器），实现多设备组网通信（最多可连接 32 台从设备）—— 例如在化工车间，通过 RS485 总线采集 16 台温度变送器数据，通信延迟≤10ms；以太网接口可接入工业以太网，与上位机（如 SCADA 系统）实现高速数据交互，传输 1KB 控制指令延迟≤1ms；VME 总线接口可扩展同系列 I/O 模块、通信模块，如扩展 MVME3100 AI 模块增加 16 路模拟量输入通道，无需重新设计硬件系统；
- 特殊功能接口：集成 1 路 GPS 同步接口（支持 NMEA 0183 协议）、2 路计数器 / 定时器接口（频率范围 0-1MHz）与 1 路 CAN 总线接口（支持 CAN 2.0B 协议）。GPS 同步接口可实现多台 MVME761-001 的时间同步（同步精度≤1μs），适用于分布式工业控制系统（如跨区域电力监控系统）；计数器 / 定时器接口可接入编码器信号，实现设备转速测量（分辨率 ±1rpm）或脉冲信号计数（如流量累积）；CAN 总线接口可连接汽车电子或工业 CAN 设备（如发动机控制器、智能传感器），适配混合动力工业设备控制场景。
3. 抗恶劣环境与高可靠性设计
针对工业现场 “高温、高振动、强电磁干扰” 的恶劣条件，产品通过多重硬件设计与工艺优化，最大化提升可靠性与环境适应性：
- 宽温与无风扇散热设计：工作温度范围 - 40℃~70℃，存储温度范围 - 55℃~85℃，通过 - 40℃低温启动测试与 70℃高温满负载运行测试（连续运行 1000 小时无性能衰减）；采用无风扇被动散热结构，通过强化金属外壳与内置散热片将热量传导至环境中，避免风扇故障导致的散热失效问题 —— 例如在冶金厂轧机旁（环境温度 65℃），满负载运行时处理器温度≤85℃，远低于芯片最高耐受温度（105℃）；
- 抗振动与冲击性能：机械设计符合 IEC 60068-2-6 振动标准（10-2000Hz，加速度 10g，每轴测试 2 小时）与 IEC 60068-2-27 冲击标准（50g，11ms 半正弦波，X/Y/Z 轴各 3 次），核心元器件采用焊接固定方式，避免插件松动 —— 例如在轨道交通列车牵引系统中（振动频率 50-200Hz），设备运行时接口接触电阻变化≤0.1Ω，确保信号传输稳定；
- 电磁兼容与电气防护：电磁兼容性符合 EN 55022 Class A（辐射骚扰）与 EN 55024（抗扰度）标准，静电放电（ESD）防护 ±8kV（空气放电）/±4kV（接触放电），电快速瞬变脉冲群（EFT）防护 ±2kV，浪涌防护 ±4kV（电源端口）—— 例如在高压电机旁（强电磁环境），设备采集的模拟量信号信噪比≥60dB，避免电磁干扰导致的测量误差；电源接口采用过压、过流保护设计，输入电压范围 18-36V DC，当电压超 36V 或电流超 5A 时，内置保护电路自动切断供电，防止元器件损坏。
4. 灵活扩展与系统集成
产品具备强大的扩展能力与系统兼容性，可根据工业场景需求灵活组建控制方案，降低系统集成难度：
- VME 总线扩展：作为 VME 总线主设备，可通过 VME 总线插槽扩展同系列功能模块，如 MVME370（数字量 I/O 模块）、MVME460（通信模块）、MVME600（图形显示模块），最大支持 16 个扩展模块 —— 例如在大型石油化工装置中，通过扩展 2 块 MVME370 模块增加 32 路 DI/16 路 DO 通道，扩展 1 块 MVME460 模块增加 2 路 PROFINET 接口，满足多设备控制与多协议通信需求；
- 软件与工具链支持：摩托罗拉提供完整的开发工具链（如 Motorola Development System），支持 C/C++ 语言编程、交叉编译与在线调试；提供硬件抽象层（HAL）驱动库，包含所有接口的驱动程序（如 AI/AO 驱动、串口驱动、以太网驱动），工程师无需编写底层驱动，直接调用 API 函数即可开发应用程序 —— 例如开发温度采集程序时，仅需调用 “AI_Read ()” 函数即可读取指定通道的温度数据，开发效率提升 50%；支持远程调试与固件升级，通过以太网接口可远程更新操作系统与应用程序，无需现场拆卸设备；
- 第三方系统兼容：可与工业领域主流控制系统兼容，如与 ABB AC 800M DCS 系统通过 Modbus TCP 协议通信，与西门子 S7-400 PLC 通过 Profinet 协议交互数据，与 GE Fanuc SCADA 系统通过 OPC 协议实现数据共享 —— 例如在智能工厂中，MVME761-001 作为车间级控制单元，采集现场设备数据后上传至 SCADA 系统，同时接收 SCADA 系统下发的控制指令，实现 “现场控制 - 远程监控” 一体化。
三、技术参数
1. 核心计算参数
参数类别 | 具体规格 |
处理器 | Motorola PowerPC 603e，工作频率 300MHz，32 位浮点运算单元，180 MIPS |
内存 | 64MB SDRAM（支持 ECC，可扩展至 128MB）；4MB Flash ROM（可扩展至 16MB） |
实时时钟 | 内置锂电池供电实时时钟（精度 ±1min / 月，断电维持≥5 年） |
操作系统支持 | VxWorks 5.4/6.0、QNX 6.2、Linux（工业版） |
编程接口 | 支持 POSIX 1003.1 标准，提供 C/C++ 开发工具链与 HAL 驱动库 |
2. 接口参数
参数类别 | 具体规格 |
模拟量输入（AI） | 8 路，支持 4-20mA DC/0-10V DC，12 位 A/D 分辨率，精度 ±0.1% FS，采样周期≤1ms |
模拟量输出（AO） | 4 路，支持 4-20mA DC，12 位 D/A 分辨率，精度 ±0.2% FS，负载电阻≤500Ω |
数字量输入（DI） | 16 路，24V DC 干 / 湿接点，响应时间≤100ns，输入电流 5-10mA（湿接点） |
数字量输出（DO） | 8 路，24V DC，继电器输出（2A@24V DC），支持常开 / 常闭配置 |
通信接口 | 2 路 RS232/RS485（Modbus RTU，9600-115200bps）；1 路以太网（10/100Mbps，TCP/IP）；1 路 VME 总线（40MB/s）；1 路 CAN 2.0B；1 路 GPS（NMEA 0183） |
计数器 / 定时器 | 2 路，频率 0-1MHz，支持上升沿 / 下降沿计数，可配置为定时器模式 |
3. 环境与可靠性参数
参数类别 | 具体规格 |
工作温度 | -40℃~70℃ |
存储温度 | -55℃~85℃ |
相对湿度 | 5%~95%（无冷凝），符合 IEC 60068-2-38 湿度循环标准 |
振动性能 | 符合 IEC 60068-2-6，10-2000Hz，加速度 10g，每轴 2 小时 |
冲击性能 | 符合 IEC 60068-2-27，50g，11ms 半正弦波，X/Y/Z 轴各 3 次 |
电磁兼容性 | EN 55022 Class A（辐射），EN 55024（抗扰度），ESD±8kV/±4kV，EFT±2kV |
电源参数 | 输入电压 18-36V DC，功耗≤15W，支持冗余电源输入（1+1 冗余） |
平均无故障时间（MTBF） | ≥150,000 小时（Telcordia 标准，25℃环境） |
四、工作原理
MOTOROLA MVME761-001 基于 “数据采集 - 运算处理 - 控制输出 - 通信交互” 的工业控制闭环逻辑工作，具体流程如下：
- 数据采集阶段：现场传感器（如温度传感器、压力变送器、编码器）将工业参数转换为模拟量 / 数字量 / 脉冲信号，通过 AI/DI/ 计数器接口接入设备；接口电路对输入信号进行调理（如 AI 信号滤波、DI 信号电平转换、脉冲信号整形），去除噪声干扰后传输至 A/D 转换器（模拟量信号）或直接送入处理器（数字量 / 脉冲信号）；例如温度传感器输出的 4-20mA 信号经滤波后，由 12 位 A/D 转换器转换为数字量（0-4095），再通过工程量换算算法（如 4mA 对应 0℃，20mA 对应 100℃）转换为实际温度值；
- 运算处理阶段：处理器（PowerPC 603e）根据预设的应用程序（如控制算法、逻辑判断程序）对采集的数据进行运算。以 PID 温度控制为例：①计算设定温度（如 80℃）与实际温度（如 78℃）的偏差；②通过 PID 算法（比例系数 Kp、积分时间 Ti、微分时间 Td）计算调节量；③若需多参数协同控制（如温度 + 压力联动），则结合压力数据修正调节量；同时，处理器实时运行故障诊断程序，监测接口状态、电源电压、内存数据等，若发现异常（如 AI 通道开路），立即生成故障代码并触发报警；
- 控制输出阶段：运算得出的调节量经 D/A 转换器（模拟量输出）或继电器驱动电路（数字量输出）转换为现场执行器可接收的信号；例如将 PID 调节量转换为 12mA 电流信号（对应 50% 阀门开度），通过 AO 接口输出至蒸汽调节阀，控制阀门开度以调整温度；若为数字量控制（如设备启停），则通过 DO 接口输出 24V DC 信号，驱动继电器闭合，启动电机；
- 通信交互阶段：通过以太网 / VME 总线 / 串口与外部系统进行数据交互：①将采集的工业数据、设备运行状态、故障信息上传至上位机（如 SCADA 系统），上传周期可配置（100ms-1s）；②接收上位机下发的控制指令（如修改温度设定值、手动控制阀门），更新本地控制参数；③通过 VME 总线与扩展模块通信，协调多模块协同工作（如控制 MVME370 模块输出 DO 信号），确保整个工业控制系统的同步运行。
