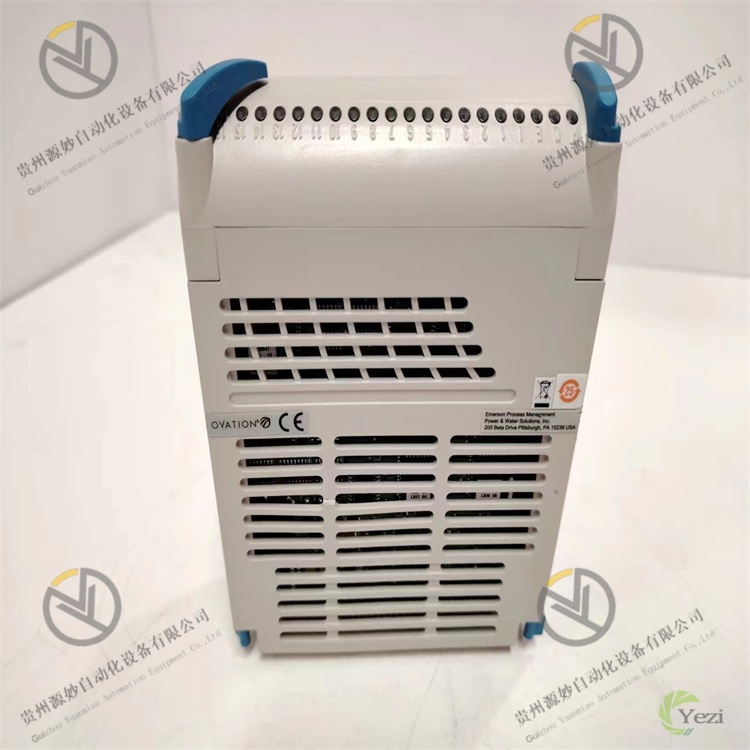

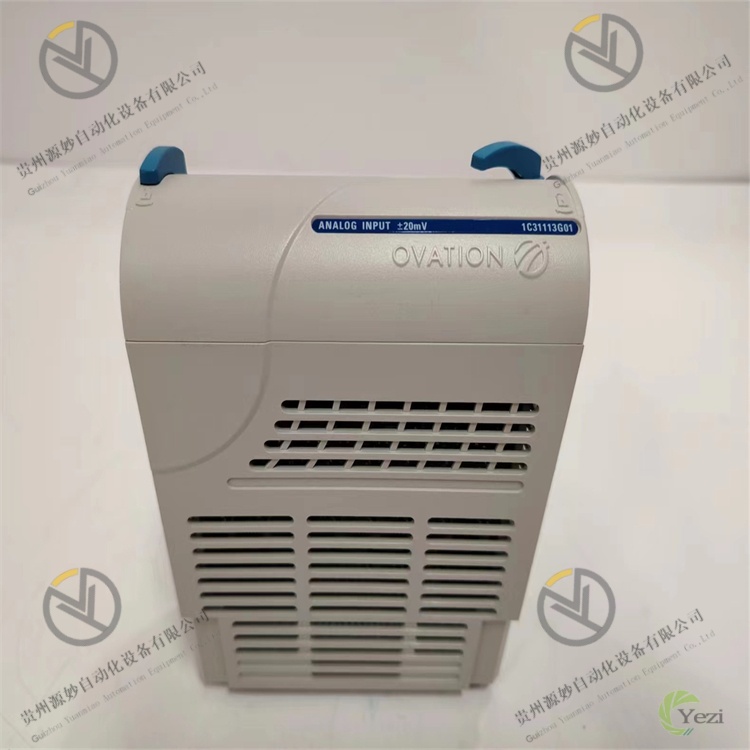

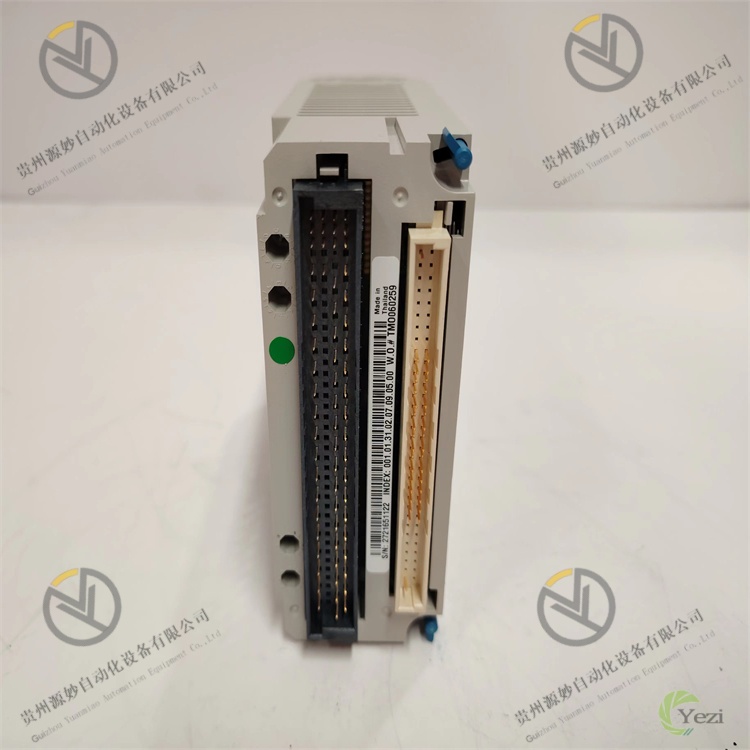

EMERSON 1C31113G01
一、概述
EMERSON 1C31113G01为一款面向电力、石油化工、冶金等关键工业领域的高性能数字量输入（DI）模块，核心适配艾默生Ovation DCS系统，定位为“工业现场数字量信号集中采集与状态监测单元”。该模块作为Ovation系统前端信号采集的关键组成部分，专门用于采集现场设备的数字量状态信号，如电机启停状态、阀门开关位置、故障报警信号、限位开关状态等，通过系统总线将信号实时传输至控制器，为控制逻辑运算、设备联锁保护及生产过程监控提供精准的状态数据支撑。
1C31113G01采用工业级强化设计，具备高可靠性、强抗干扰能力及与系统的深度兼容性，可在-10℃-60℃宽温范围、强电磁干扰、高湿度等严苛工况下长期稳定运行，满足电力行业NERC、化工行业IEC 61508等严苛标准对控制设备的可靠性要求。其核心价值体现在信号采集的准确性、状态监测的实时性及运行的稳定性，是保障大型工业装置安全联锁、故障预警及连续生产的关键基础设备。
二、技术参数
参数类别 | 规格参数 | 详细说明 |
|---|
数字量输入参数 | 通道数量 | 16路独立隔离输入通道，采用分组设计（4组，每组4通道），支持组内共地 |
信号类型 | 支持24V DC湿接点信号，兼容12V DC-36V DC宽范围输入；可适配干接点信号（需外部供电） |
输入特性 | 高电平阈值：≥17V DC；低电平阈值：≤5V DC；输入电流：2.5mA-5mA（24V DC时）；响应时间：≤1ms（信号上升沿/下降沿） |
隔离性能 | 通道间隔离电压：2500V AC（rms），持续1分钟；通道与地隔离电压：2500V AC（rms），持续1分钟；隔离电阻：≥100MΩ（500V DC时） |
通信与系统兼容参数 | 总线协议 | 兼容Ovation系统专用背板总线（Genius Bus），总线速率：1Mbps；支持总线冗余配置，故障切换时间≤10ms |
通信接口 | 1个Ovation系统标准背板连接器（64针）；无外部通信接口，通过背板总线与控制器交互数据 |
系统兼容 | 适配Ovation DCS系统V2.0及以上所有版本；兼容Ovation系统各型号控制器及扩展机架 |
电源与功耗参数 | 供电规格 | 单路或双路冗余供电：+5V DC±5%（逻辑供电）、+24V DC±10%（信号供电）；逻辑供电最大电流：1.5A；信号供电最大电流：2A/组 |
功耗指标 | 典型功耗：≤8W（所有通道满载运行）；待机功耗：≤2W；无信号输入时功耗：≤1.5W |
环境与可靠性参数 | 环境适应性 | 工作温度：-10℃-60℃；存储温度：-40℃-85℃；相对湿度：5%-95%（无凝露，符合IEC 60068-2-30标准）；抗电磁干扰：符合IEC 61000-4-2（ESD）、IEC 61000-4-4（EFT）、IEC 61000-4-6（CS）标准 |
可靠性指标 | 平均无故障时间（MTBF）：≥1,500,000小时；使用寿命：≥20年；支持在线热插拔（需配合Ovation热插拔机架）；具备通道级故障诊断功能 |
物理参数 | 尺寸与安装 | 尺寸：160mm×100mm×25mm（长×宽×高）；安装方式：Ovation专用机架嵌入式安装（3U高度插槽）；外壳材质：铝合金（阳极氧化处理，防静电、防腐蚀）；防护等级：IP20（本体） |
三、功能特点
1. 多通道高隔离设计，信号采集精准可靠
1C31113G01采用16路独立隔离通道设计，每4通道分为一组，组内可共地且组间完全隔离，隔离电压达2500V AC，能有效避免不同回路间的信号串扰及外部干扰侵入，特别适用于工业现场多设备、多回路信号的集中采集场景。模块采用工业级施密特触发器输入电路，配合精准的电平阈值设计（高电平≥17V DC、低电平≤5V DC），可有效过滤现场信号中的纹波与噪声，避免因电压波动导致的误判。1ms的快速响应时间能及时捕捉设备状态的瞬时变化，如电机故障跳闸、阀门紧急关闭等关键信号，为系统联锁保护提供快速数据支撑。
2. 深度适配Ovation系统，集成部署高效便捷
作为Ovation DCS系统的原生标准模块，该模块与系统机架、控制器实现硬件级无缝兼容，接入系统时无需额外适配驱动或协议转换设备。通过Ovation Studio组态软件可自动识别模块型号、通道数量及分组信息，工程师仅需在软件中配置每组信号的供电方式、报警逻辑及信号关联关系，即可完成组态，整个集成过程可在20分钟内完成。模块支持分布式部署，可根据现场设备分布情况，安装在靠近信号源的扩展机架中，通过Genius总线与中央控制器实时通信，减少信号传输距离，降低线路损耗与干扰风险。
3. 多重冗余与诊断，运行可靠性极致提升
模块采用多重可靠性设计保障连续运行：供电系统支持+5V逻辑电源与+24V信号电源的双路冗余输入，当一路电源故障时，另一路可无缝切换供电，确保模块无间断运行；通道级故障诊断功能可实时监测各通道的信号完整性、电平状态及隔离电路状态，当检测到通道故障（如信号过压、短路、隔离失效）时，立即通过背板总线向控制器发送报警信息，在操作站显示故障通道编号、故障类型及发生时间，同时自动将故障通道与系统隔离，不影响其他通道正常采集。模块支持在线状态监测，通过软件可实时查看各通道的输入状态、电源电压等关键参数，便于提前发现潜在故障。
4. 工业级环境适配，严苛工况稳定运行
模块按照关键工业场景的严苛要求设计，核心元器件均选用宽温、高可靠性工业级产品，工作温度覆盖-10℃-60℃，可适应北方严寒地区电厂户外机柜、南方高温化工车间等多样工况环境。采用自然散热设计，全铝制外壳配合内部优化的散热结构，在60℃高温环境下所有通道满载运行时，模块核心温度可控制在70℃以内，无需额外加装风扇，降低设备噪音与维护成本。抗电磁干扰性能经过严苛测试，可抵御±15kV空气静电放电、±2kV电快速瞬变脉冲群及10V/m射频辐射干扰，能在电厂发电机房、化工变频器车间等强电磁干扰环境下稳定运行，确保信号采集无失真。
5. 便捷运维设计，降低全生命周期成本
模块支持在线热插拔功能（需配合Ovation专用热插拔机架），在系统正常运行的情况下即可完成模块的更换与维护，无需停机，大幅减少因设备维护导致的生产中断时间，特别适用于连续化生产的关键工业装置。模块正面配备清晰的状态指示灯，每通道对应1个输入状态灯（绿色亮表示高电平、灭表示低电平），同时设有电源灯、通信灯及故障灯，工程师可通过指示灯直观判断模块运行状态，快速定位基础故障。支持固件在线升级，通过Ovation系统软件即可完成模块固件更新，无需拆卸模块或使用专用编程器，便于及时修复软件漏洞、提升模块性能。
四、操作指南
1. 安装操作步骤
- 安装前准备：确认Ovation系统处于停机或热插拔允许状态；佩戴防静电手环，避免静电损坏模块；检查模块外观无破损、变形，连接器针脚无弯曲、氧化现象；准备专用安装工具、固定螺丝及接线图纸。
- 机架安装：打开Ovation系统机架面板，确认目标安装插槽（需为3U高度的DI模块专用插槽），记录插槽编号；将模块沿插槽导轨平稳推入，直至模块背板连接器与机架总线完全咬合（听到“咔嗒”声）；用专用十字螺丝将模块前端固定在机架上，扭矩控制在0.8-1.0N·m，确保模块无松动。
- 接线操作：按照接线图纸连接电源与信号线路，+5V逻辑电源、+24V信号电源分别接入对应端子，区分正负极；信号线路按照分组接入，每组4通道共用1个信号地端子，确保接线牢固；模拟量与数字量线路分开敷设，间距≥15cm，避免交叉干扰；屏蔽线缆需单端接地（接地电阻≤4Ω）。
- 上电检查：闭合机架供电开关，观察模块电源指示灯（PWR）是否常亮（绿色），若闪烁或不亮，检查供电线路；启动系统控制器，通过Ovation Studio软件查看模块是否被正常识别，若识别失败，检查插槽地址配置或重新插拔模块。
- 通道测试：逐一触发各通道输入信号（如闭合干接点、接入24V DC信号），观察对应通道状态灯是否点亮，同时在软件中确认信号状态显示正常；测试完成后，关闭机架面板，安装操作结束。
2. 组态配置流程
- 软件启动：在操作站电脑上启动Ovation Studio软件，使用管理员账号登录，进入“硬件组态”界面。
- 模块添加：在组态界面中展开目标机架节点，右键点击对应插槽，选择“添加模块”，在型号列表中选择“1C31113G01”；系统自动加载模块默认配置，包括16路通道及4组分组信息，点击“确认”完成模块添加。
- 参数配置：选中已添加的模块，进入“通道参数配置”界面；按实际需求配置每组的信号供电方式（内部供电/外部供电）、通道命名（如“电机1启停状态”“阀门2开关反馈”）及报警逻辑（如信号异常报警、状态突变报警）；设置故障诊断参数，如报警阈值、诊断周期等。
- 逻辑关联：进入“控制逻辑”界面，将各通道信号与对应的控制回路、联锁逻辑及报警画面关联；例如，将“泵1故障信号”与“泵1停机联锁”“操作站报警提示”关联，确保故障发生时系统自动响应。
- 组态验证与下载：点击“语法检查”按钮，排查配置错误；通过“离线模拟”功能测试信号采集与逻辑关联是否正常；确认无误后保存组态文件并备份，点击“下载”按钮将组态配置下发至模块，下载完成后重启模块生效。
3. 日常操作规范
- 运行监控：每日通过操作站监控模块运行状态，重点关注电源指示灯、通信指示灯及各通道状态；定期查看故障报警日志，记录通道异常情况，分析故障趋势。
- 参数修改：修改通道参数或组态逻辑时，需先备份当前组态文件；进入“在线修改”模式，调整参数后点击“应用”，并在15分钟内观察系统运行状态，确认无异常后保存；禁止在生产高峰期修改关键联锁相关的参数。
- 故障排查：当模块触发报警时，先通过模块正面指示灯初步定位故障通道，再进入Ovation Studio“故障诊断”界面查看详细信息；通过“强制信号”功能测试通道是否正常响应，区分是模块故障还是外部信号故障。
- 定期维护：每月清理机架及模块表面粉尘，保持通风良好；每季度检查接线端子紧固性，重新紧固松动接线；每半年通过软件对模块进行一次全通道测试，验证采集精度与响应速度；每年对模块的隔离性能进行检测，确保符合标准要求。
4. 常见故障处理操作
故障现象 | 可能原因 | 处理步骤 | 注意事项 |
|---|
电源指示灯不亮，模块未被识别 | 1. 供电线路松动或电压异常；2. 模块与机架总线接触不良；3. 插槽故障；4. 模块内部电源电路损坏 | 1. 断电后用万用表测量+5V、+24V供电电压是否正常；2. 佩戴防静电手环重新插拔模块，确保接触良好；3. 将模块更换至备用插槽测试；4. 更换备用模块，确认是否为原模块故障 | 测量电压时需断电操作；插拔模块必须佩戴防静电手环；更换插槽后需重新配置地址 |
单通道信号采集异常（状态灯不亮或误亮） | 1. 外部信号故障或接线松动；2. 通道电平阈值漂移；3. 通道隔离电路损坏；4. 外部干扰过大 | 1. 断电检查接线，重新紧固并测量外部信号电压；2. 通过软件校准通道电平阈值；3. 将异常通道与正常通道交换信号源，排查通道故障；4. 检查信号线是否与动力线并行，增加屏蔽措施 | 接线调整需断电；校准需使用标准信号源；通道损坏需整体更换模块，禁止拆解维修 |
通信指示灯闪烁，数据传输中断 | 1. 背板总线故障；2. 模块通信参数错误；3. 控制器故障；4. 总线负载过高 | 1. 检查机架总线连接器是否松动，重新插拔总线模块；2. 核对模块通信地址与系统配置一致；3. 重启控制器与模块，重新建立通信；4. 减少总线上模块数量或增加总线扩展器 | 修改通信参数需离线操作；重启控制器前备份运行数据；总线故障需专业人员排查 |
多通道同时故障报警 | 1. 信号供电电源故障；2. 分组隔离电路故障；3. 外部强干扰侵入；4. 模块固件异常 | 1. 测量+24V信号供电电压是否正常，更换故障电源；2. 检查故障通道是否属于同一组，更换模块测试；3. 排查现场是否有大型设备启停，采取抗干扰措施；4. 升级模块固件至最新版本 | 更换电源需选用同规格工业级电源；固件升级前备份配置文件；强干扰场景需增加信号隔离器 |
