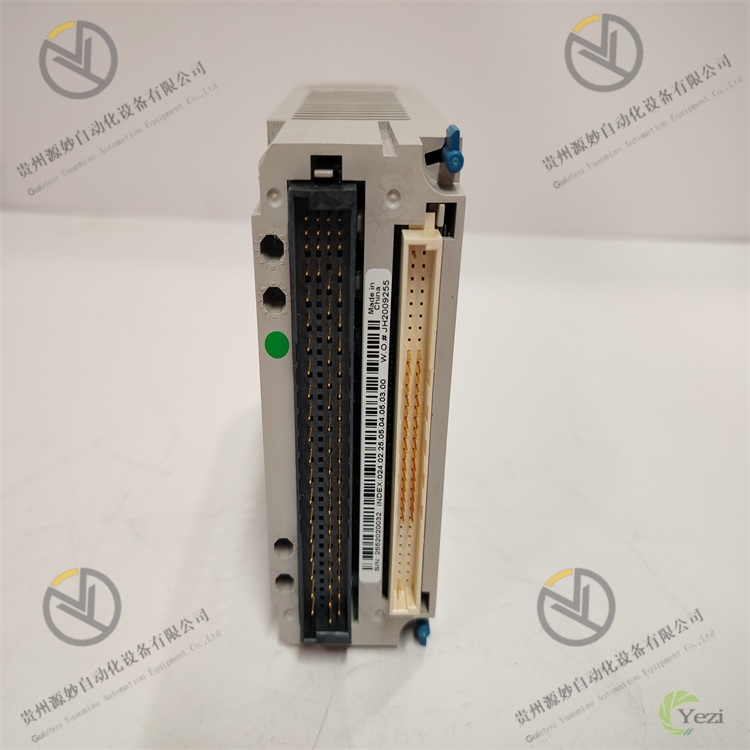

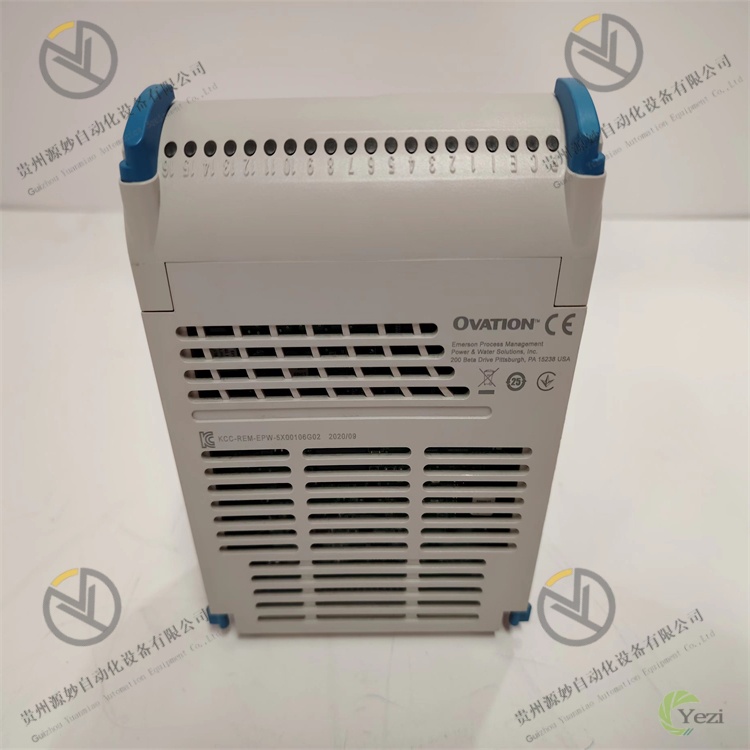

EMERSON 5X00106G02
一、概述
EMERSON 5X00106G02为一款面向电力、石油化工、冶金等关键工业领域的高性能数字量输入（DI）模块，核心适配艾默生Ovation DCS系统，部分兼容DeltaV系统高端机型，定位为“工业现场多类型数字量信号集中采集与状态监测核心单元”。该模块作为控制系统前端信号采集的关键组件，专门用于采集现场设备的数字量状态信号，涵盖电机启停状态、阀门开关反馈、故障报警信号、限位开关动作信号等，通过系统背板总线将实时状态数据传输至控制器，为控制逻辑运算、设备联锁保护、生产过程监控及故障预警提供精准、可靠的基础数据支撑。
该模块属于Ovation系统的核心备件之一，采用工业级强化电路设计、多重隔离防护及冗余容错机制，可在-10℃-60℃宽温范围、强电磁干扰、高湿度等严苛工况下长期稳定运行，满足电力行业NERC CIP、化工行业IEC 61508等严苛标准对控制设备的可靠性与安全性要求。其核心优势体现在多通道集成采集、高抗干扰性能、系统兼容性强及运维便捷性高等方面，是保障大型工业装置连续生产、安全联锁的关键基础设备。
二、技术参数
参数类别 | 规格参数 | 说明 |
|---|
数字量输入参数 | 通道数量 | 16路独立隔离输入通道，采用4组分组设计（每组4通道），支持组内共地或独立供电模式切换 |
信号类型 | 支持24V DC湿接点信号，兼容18V DC-36V DC宽范围输入；可适配干接点信号（需外部提供24V DC电源） |
输入特性 | 高电平阈值：≥17V DC；低电平阈值：≤5V DC；输入电流：3mA-6mA（24V DC时）；响应时间：≤1ms（上升沿/下降沿）；支持信号防抖配置（防抖时间0.1ms-10ms可调） |
隔离性能 | 通道间隔离电压：2500V AC（rms），持续1分钟；通道与地隔离电压：2500V AC（rms），持续1分钟；组间隔离电压：2500V AC（rms），持续1分钟；隔离电阻：≥100MΩ（500V DC时） |
通信与系统兼容参数 | 总线协议 | 兼容Ovation系统专用高速背板总线（Genius Bus），总线速率1Mbps；支持总线冗余配置，故障切换时间≤10ms；可选配Modbus-RTU扩展协议模块 |
通信接口 | 1个Ovation系统标准背板连接器（64针）；1个Mini USB 2.0调试接口（用于本地参数配置与故障排查） |
系统兼容 | 适配Ovation DCS系统V2.5及以上版本；兼容DeltaV系统V14及以上版本；支持与艾默生AMS设备管理系统联动，实现资产健康监测 |
电源与功耗参数 | 供电规格 | 双路冗余供电：+5V DC±5%（逻辑供电）、+24V DC±10%（信号供电）；逻辑供电最大电流：1.8A；信号供电最大电流：2.5A/组 |
功耗指标 | 典型功耗：≤10W（所有通道满载运行，防抖时间1ms）；待机功耗：≤2.5W；无信号输入时功耗：≤1.8W |
环境与可靠性参数 | 环境适应性 | 工作温度：-10℃-60℃；存储温度：-40℃-85℃；相对湿度：5%-95%（无凝露，符合IEC 60068-2-30标准）；抗电磁干扰：符合IEC 61000-4-2（ESD±15kV）、IEC 61000-4-4（EFT±2kV）、IEC 61000-4-6（CS 10V/m）标准 |
可靠性指标 | 平均无故障时间（MTBF）：≥1,200,000小时；使用寿命：≥15年；支持在线热插拔（需配合Ovation热插拔机架）；具备通道级、组级故障诊断功能 |
物理参数 | 尺寸与安装 | 尺寸：160mm×105mm×28mm（长×宽×高）；安装方式：Ovation专用机架嵌入式安装（3U高度插槽）；外壳材质：铝合金（阳极氧化处理，防静电、防腐蚀）；防护等级：IP20（本体） |
三、功能特点
1. 多通道分组隔离设计，信号采集精准抗扰
5X00106G02采用16路独立隔离通道设计，每4通道划分为一组，组内可灵活配置共地或独立供电模式，组间及通道间均实现2500V AC高隔离，能有效阻断不同设备、不同回路间的信号串扰及外部干扰侵入，适配工业现场多品牌、多规格设备信号的集中采集场景。模块采用工业级高精度比较器与施密特触发器组合电路，配合宽范围电平阈值设计（高电平≥17V DC、低电平≤5V DC），可有效过滤现场电源纹波、电磁噪声等干扰信号，避免因电压波动导致的状态误判。支持0.1ms-10ms可调防抖时间，可根据不同设备信号特性（如机械开关的触点抖动、电子开关的电平波动）精准配置，确保信号采集的稳定性。1ms的快速响应时间能及时捕捉电机故障跳闸、阀门紧急动作等瞬时状态变化，为系统联锁保护提供快速数据支撑。
2. 深度适配主流系统，集成部署高效便捷
作为艾默生Ovation DCS系统的原生标准模块，该模块与系统机架、控制器实现硬件级无缝兼容，接入时无需额外开发驱动或协议转换设备。通过Ovation Studio组态软件可自动识别模块型号、通道数量、分组结构及硬件版本，工程师仅需在软件中配置每组供电模式、通道命名、防抖时间、报警逻辑及信号关联关系，即可完成组态，整个集成过程可在25分钟内完成。模块支持分布式部署，可根据现场设备分布情况，安装在靠近信号源的扩展机架中，通过Genius高速总线与中央控制器实时通信，传输延迟≤5ms，减少信号传输距离，降低线路损耗与干扰风险。对于DeltaV系统用户，通过简单的固件升级及参数配置，即可实现兼容接入，提升设备复用性。
3. 多重冗余与智能诊断，运行可靠性极致保障
模块采用全链路可靠性设计确保连续运行：供电系统支持+5V逻辑电源与+24V信号电源的双路冗余输入，配备独立电源监测电路，当一路电源故障时，另一路可在1ms内无缝切换供电，同时向上位系统发送电源切换报警信息；总线通信支持主备双路冗余，当主总线故障时，自动切换至备用总线，确保数据传输不中断。具备完善的智能诊断功能，可实时监测各通道信号电平、隔离电路状态、电源电压、总线通信质量及模块温度，当检测到通道短路、信号过压、隔离失效、通信中断等故障时，立即通过背板总线向控制器发送报警信息，在操作站显示故障位置、类型、时间戳及故障等级，同时自动将故障通道或故障组隔离，不影响其他通道正常采集。模块内置64MB存储空间，可缓存近300条历史故障日志及关键运行数据，为故障溯源与预防性维护提供数据支撑。
4. 工业级环境适配，严苛工况稳定运行
模块按照关键工业场景的严苛要求设计，核心元器件均选用宽温、高可靠性工业级产品，工作温度覆盖-10℃-60℃，可适应北方严寒地区电厂户外机柜、南方高温化工车间等多样工况环境。采用全铝制一体化散热外壳，配合内部优化的散热筋结构与导热垫，实现高效自然散热，在60℃高温环境下所有通道满载运行时，模块核心温度可控制在72℃以内，无需额外加装风扇，降低设备噪音与维护成本。抗电磁干扰性能经过严苛测试，可抵御±15kV空气静电放电、±2kV电快速瞬变脉冲群及10V/m射频辐射干扰，能在电厂发电机房、化工变频器车间等强电磁干扰环境下稳定运行，确保信号采集无失真、无误报。
5. 便捷运维与灵活扩展，降低全生命周期成本
模块支持在线热插拔功能（需配合Ovation专用热插拔机架），在系统正常运行的情况下即可完成模块的更换与维护，无需停机，大幅减少因设备维护导致的生产中断时间，特别适用于连续化生产的关键工业装置。模块正面配备清晰的状态指示灯，每通道对应1个输入状态灯（绿色亮表示高电平、灭表示低电平），同时设有电源灯、通信灯、组故障灯及总故障灯，工程师可通过指示灯直观判断模块运行状态，快速定位基础故障。配备Mini USB本地调试接口，工程师可通过笔记本电脑直接连接模块，进行参数配置、固件升级、通道测试及故障日志读取，无需依赖上位系统，提升运维效率。模块预留扩展接口，可通过加装协议扩展模块支持Modbus-RTU等通用工业总线，实现与第三方智能设备（如智能传感器、PLC）的互联互通，拓展系统兼容范围。
四、操作指南
1. 安装操作步骤
- 安装前准备：确认系统处于停机状态或热插拔允许模式（若支持热插拔）；佩戴防静电手环，避免静电损坏模块；检查模块外观无破损、变形，连接器针脚无弯曲、氧化或断裂；准备专用安装工具、固定螺丝及接线图纸。
- 机架安装：打开Ovation系统机架面板，确认目标安装插槽（需为3U高度的DI模块专用插槽），记录插槽编号；将模块沿插槽导轨平稳推入，直至模块背板连接器与机架总线完全咬合（听到“咔嗒”声）；用专用十字螺丝将模块前端固定在机架上，扭矩控制在0.8-1.0N·m，确保模块无松动。
- 接线操作：按照接线图纸连接电源与信号线路，+5V逻辑电源、+24V信号电源分别接入对应端子，区分正负极；根据组态配置的分组模式，连接每组信号的电源线与接地线，独立供电组需单独接入电源，共地组共用一组电源；信号线路采用屏蔽双绞线，屏蔽层单端接地（接地电阻≤4Ω）；数字量与模拟量线路分开敷设，间距≥15cm，避免交叉干扰。
- 上电检查：闭合机架供电开关，观察模块电源指示灯（PWR）是否常亮（绿色），若闪烁或不亮，检查供电线路；启动系统控制器，通过Ovation Studio软件查看模块是否被正常识别，若识别失败，检查插槽地址配置或重新插拔模块。
- 通道测试：逐一触发各通道输入信号（如闭合干接点、接入24V DC信号），观察对应通道状态灯是否点亮，同时在软件中确认信号状态显示正常；测试不同防抖时间配置下的信号稳定性，选择适配的防抖参数；测试完成后，关闭机架面板，安装操作结束。
2. 组态配置流程
- 软件启动：在操作站电脑上启动Ovation Studio软件，使用管理员账号登录，进入“硬件组态”界面。
- 模块添加：在组态界面中展开目标机架节点，右键点击对应插槽，选择“添加模块”，在型号列表中选择“5X00106G02”；系统自动加载模块默认配置，包括16路通道及4组分组信息，点击“确认”完成模块添加。
- 参数配置：选中已添加的模块，进入“通道参数配置”界面；按实际需求配置每组的供电模式（独立供电/共地供电）、每通道的防抖时间（0.1ms-10ms）、通道命名（如“给水泵1启停状态”“调节阀2开关反馈”）及报警逻辑（如信号异常报警、状态突变报警、防抖超时报警）；设置故障诊断参数，如报警阈值、诊断周期等。
- 逻辑关联：进入“控制逻辑”界面，将各通道信号与对应的控制回路、联锁逻辑及报警画面关联；例如，将“风机故障信号”与“风机停机联锁”“操作站声光报警”“故障记录”关联，确保故障发生时系统自动响应。
- 组态验证与下载：点击“语法检查”按钮，排查配置错误；通过“离线模拟”功能测试信号采集、防抖效果及逻辑关联是否正常；确认无误后保存组态文件并备份，点击“下载”按钮将组态配置下发至模块，下载完成后重启模块生效。
3. 日常操作规范
- 运行监控：每日通过操作站监控模块运行状态，重点关注电源指示灯、通信指示灯、组故障灯及各通道状态；定期查看故障报警日志，记录通道异常情况，分析故障趋势，对于频繁报警的通道，及时排查外部设备或接线问题。
- 参数修改：修改通道参数或组态逻辑时，需先备份当前组态文件；进入“在线修改”模式，调整参数后点击“应用”，并在15分钟内观察系统运行状态，确认无异常后保存；涉及联锁逻辑的参数修改，需在生产低负荷时段进行，并安排专人现场监护。
- 故障排查：当模块触发报警时，先通过模块正面指示灯初步定位故障范围（总故障、组故障或单通道故障），再进入Ovation Studio“故障诊断”界面查看详细信息；通过“强制信号”功能测试通道是否正常响应，区分是模块故障还是外部信号故障（如传感器、接线故障）。
- 定期维护：每月清理机架及模块表面粉尘，保持通风良好，避免粉尘堆积影响散热；每季度检查接线端子紧固性，重新紧固松动接线，检查屏蔽层接地情况；每半年通过软件对模块进行一次全通道测试，验证采集精度、响应速度及防抖效果；每年对模块的隔离性能进行检测，确保符合2500V AC隔离要求。
4. 常见故障处理操作
故障现象 | 可能原因 | 处理步骤 | 注意事项 |
|---|
电源指示灯不亮，模块未被识别 | 1. 供电线路松动、断线或电压异常；2. 模块与机架总线接触不良；3. 插槽故障；4. 模块内部电源电路损坏 | 1. 断电后用万用表测量+5V、+24V供电电压是否在额定范围内；2. 佩戴防静电手环重新插拔模块，确保连接器完全咬合；3. 将模块更换至备用插槽测试，排查插槽故障；4. 更换备用模块，确认是否为原模块故障 | 测量电压时需断电操作，避免短路；插拔模块必须佩戴防静电手环；更换插槽后需重新配置模块地址 |
单通道信号采集异常（状态灯不亮/误亮、信号延迟） | 1. 外部信号故障、接线松动或断线；2. 通道防抖时间配置不当；3. 通道隔离电路损坏；4. 外部干扰过大 | 1. 断电检查接线，重新紧固并测量外部信号电压是否正常；2. 调整通道防抖时间（信号抖动严重时增大防抖时间，延迟严重时减小）；3. 将异常通道与正常通道交换信号源，排查通道故障；4. 检查信号线是否与动力线并行，增加屏蔽措施或远离干扰源 | 接线调整需断电；防抖时间调整后需测试信号响应速度；通道损坏需整体更换模块，禁止拆解维修 |
通信指示灯闪烁，数据传输中断或延迟 | 1. 背板总线连接器松动或总线故障；2. 模块通信参数错误；3. 控制器故障或负载过高；4. 总线终端电阻异常 | 1. 断电检查机架总线连接器，重新插拔并紧固；2. 核对模块通信地址、波特率等参数与系统配置一致；3. 重启控制器与模块，观察通信恢复情况；4. 测量总线终端电阻（标准120Ω），更换故障终端电阻 | 修改通信参数需离线操作；重启控制器前需备份运行数据；总线故障需由专业工程师排查 |
某一组通道集体故障报警 | 1. 该组信号供电电源故障；2. 组内公共隔离电路损坏；3. 该组所有通道外部接线短路；4. 模块固件异常 | 1. 测量该组+24V信号供电电压是否正常，更换故障电源；2. 断开该组所有外部接线，重新上电观察故障是否消失，若消失则为外部问题，否则为模块故障；3. 逐通道断开接线，排查短路通道；4. 升级模块固件至最新版本 | 更换电源需选用同规格工业级冗余电源；固件升级前需备份组态配置文件；排查短路时需断电操作 |
