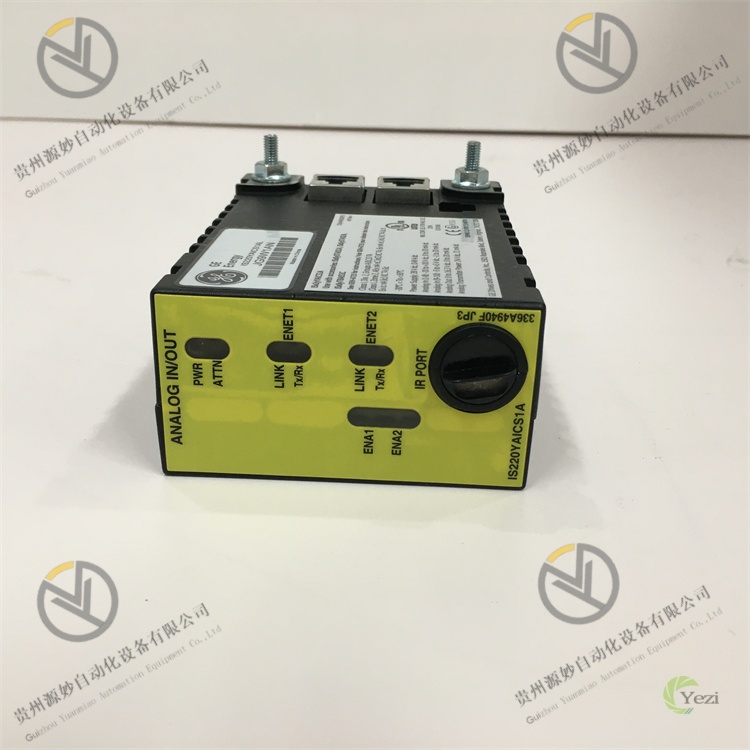

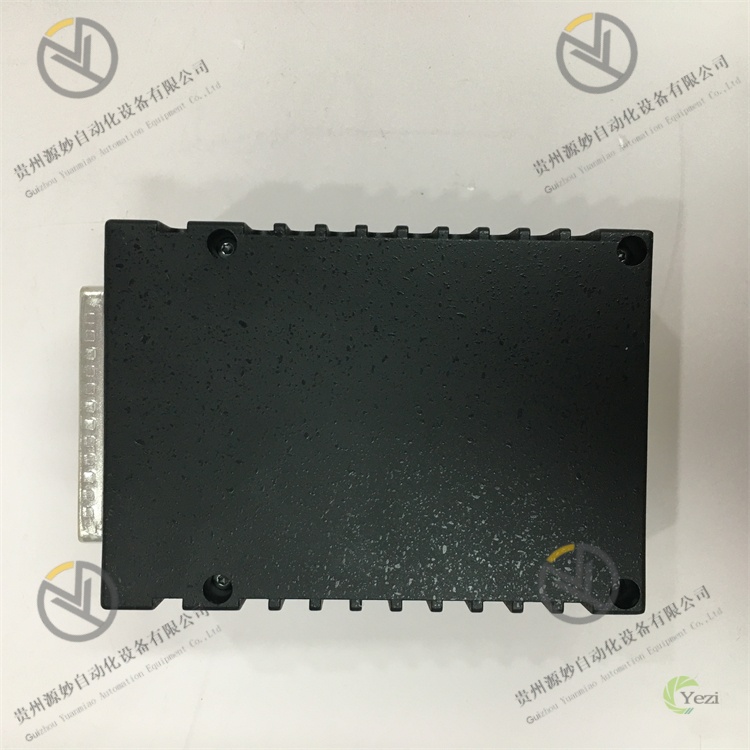

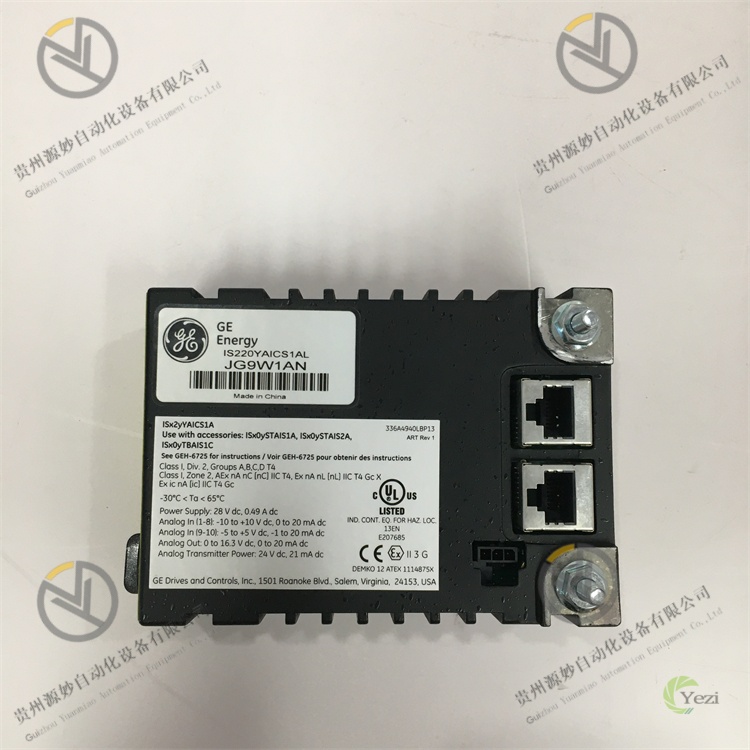

GE IS220YAICS1A L

1. 多类型信号兼容与精准调理

• 支持全场景模拟信号处理：涵盖 LVDT/LVDR 位移输入、4-20mA 电流输入 / 输出、热电偶温度输入（含冷端补偿）、±10V 电压输入、振动信号输入、伺服阀输出、继电器驱动器输出等，无需额外信号转换模块，直接对接现场传感器与执行器。

• 采用高精度信号调理电路，信号缩放误差≤±0.1%，冷端补偿精度 ±0.2℃，振动信号采样频率达 1kHz，可精准捕捉设备运行状态细节，为故障预测与控制决策提供可靠数据支撑。

2. 高安全等级与工业级可靠性

• 符合 SIL3 安全完整性等级标准，内置信号冗余采集与故障自检机制，适用于机组保护、紧急停机等关键安全回路，确保异常工况下的系统可控性。

• 强化电磁兼容（EMC）设计与宽温工作范围（-40℃~+70℃），通过 IEC 61000-4 抗干扰测试（浪涌 ±2kV、静电 ±8kV），可耐受工业现场复杂电磁环境与极端温度波动，MTBF（平均无故障时间）≥180,000 小时。

3. 灵活配置与无缝集成

• 支持硬件跳线配置：通过 J1/J2 跳线选择毫安输出电路，J5/J6 跳线配置 4-20mA 或 4-200mA 输出量程，J7 跳线启用 RS232 端口测试功能，J8 跳线启动振荡器，无需修改程序即可适配不同信号需求。

• 采用 3PL、JE 等标准连接器，实现与 Mark 系列 I/O 核心板（STCA、TCQC）、端子板（TBQA、TBQC）的无缝对接，支持与 Mark V/Mark VIe 控制器快速集成，无需额外适配硬件。

4. 智能诊断与预测性维护

• 内置完善故障诊断功能，可实时监测信号超量程、传感器断线、模块供电异常、通信链路中断等故障，故障信息通过连接器传输至控制系统，支持故障码存储与追溯。

• 振动信号与过程参数同步采集，可结合数据分析算法实现设备劣化趋势预判，为压缩机失速检测、燃油流量异常预警等预测性维护场景提供数据基础。

5. 模块化设计与便捷维护

• 采用标准化模块结构，适配 Mark 系列 I/O 核心 R1/R2/R3 安装位，支持热插拔（需系统支持），模块更换无需整体停机，仅需断开对应连接器即可完成维护，提升系统可用性。

• 模块表面预留状态指示接口，可通过控制系统实时查看供电状态、信号采集状态、故障报警状态，故障定位直观，降低维护复杂度。

1. 信号采集与接入：现场传感器（如 LVDT 位移传感器、热电偶、压力变送器）输出的模拟信号，通过端子板（TBQA/TBQC）接入模块对应的输入端子（如 JA 端子承载热电偶输入、JF 端子接收 LVDT 信号），伺服阀等执行器通过输出端子对接模块。

2. 硬件配置与信号适配：通过模块跳线（J1-J8）完成信号类型、输出量程的配置，例如通过 J5/J6 跳线选择 4-20mA 输出量程，适配过程控制需求；J7 跳线启用测试模式，便于现场调试。

3. 信号调理与缩放：采集的原始信号经滤波、放大电路处理后，通过高精度 ADC 转换为数字信号，结合冷端补偿、量程缩放算法进行数据校准，确保信号精度符合控制要求；振动信号等高频数据按 1kHz 采样频率处理，保留细节特征。

4. 数据传输与交互：调理后的数字信号通过 3PL 连接器传输至 COREBUS 数据总线，实现与 Mark 系列控制器、I/O 核心板的数据交互；发电机、线路信号等通过 JE 连接器与 TCQC 板双向传输，支撑机组协调控制。

5. 诊断与保护：实时监测输入信号范围、传感器回路导通状态、模块供电电压，若检测到异常（如信号超量程、传感器断线），立即触发报警信号并传输至控制系统，必要时联动机组保护机制，避免设备损坏。

• 安装环境：安装于 Mark 系列标准 I/O 控制柜内，靠近 I/O 核心架（R1/R2/R3），远离变频器、功率电缆等强电磁干扰源；预留≥10mm 两侧散热间隙，控制柜环境温度超过 60℃时建议加装散热风扇。

• 机械安装：

• 确认控制柜电源已切断，将模块插入 I/O 核心架对应的安装槽位，确保模块与机架导轨完全贴合，通过固定卡扣锁紧，安装牢固无松动。

• 多模块安装时，按信号类型分区排列（如温度信号模块、位移信号模块分开布置），模块间间距≥15mm，避免信号干扰与散热叠加。

• 接线规范：

• 电源接线：通过 2PL 连接器接收 TCPS 板提供的 ±15VDC 与 5VDC 电源，核对正负极标识，确保接线正确，电源线采用 1.5mm² 屏蔽线。

• 信号接线：热电偶输入通过 TBQA 端子板 JAR/S/T 的 JA 端子接入，4-20mA 信号通过 JB 端子与 TBQC 的 JBR 端子对接，LVDT 信号通过 JF 端子接入；所有信号线缆采用屏蔽线，屏蔽层单端接地（接地电阻≤4Ω）。

• 通信接线：通过 3PL 连接器连接至 COREBUS 数据总线，确保总线线缆屏蔽层连续且接地可靠，避免通信干扰。

• 硬件配置：根据现场信号需求完成跳线设置（参考附录跳线定义）：

• 输出量程配置：J5/J6 短接为 4-200mA 量程，断开为 4-20mA 量程；

• 测试模式启用：J7 短接启用 RS232 端口测试，可通过串口读取模块状态；

• 振荡器启动：J8 短接启动内部振荡器，用于信号回路测试。

• 软件配置（GE Control System Software）：

• 安装 GE Mark 系列专用编程软件，新建项目并添加 IS220YAICS1A L 模块，选择对应控制系统（Mark V/Mark VIe），配置信号类型、量程范围、冷端补偿方式等参数。

• 通信参数配置：确保模块与控制器的 COREBUS 总线通信参数一致，完成模块地址分配（避免地址冲突），下载配置文件至控制器。

• 试运行调试：

• 信号校准：通过标准信号源（如 4-20mA 信号发生器、标准热电偶）接入模块，验证信号采集精度与缩放正确性，误差超限时通过软件微调。

• 功能测试：模拟传感器正常 / 断线状态，观察控制系统是否正确识别信号状态；触发伺服阀输出，验证执行器响应是否符合预期。

• 安全回路测试：模拟故障工况（如信号超量程），检查模块是否触发报警信号，机组保护机制是否正常联动。

• 状态监测：通过控制系统实时监控模块运行状态，重点关注：

• 信号采集状态：各通道信号是否在正常量程范围内；

• 通信状态：COREBUS 总线连接是否稳定，无丢包或中断；

• 故障报警：若出现信号异常、通信中断等故障，及时读取故障码并排查。

• 定期维护：

• 每月：用干燥压缩空气清理模块表面灰尘与连接器触点，检查接线端子是否松动，屏蔽线接地是否可靠。

• 每 6 个月：通过标准信号源校准信号采集精度，核对跳线配置与实际需求一致性；备份模块配置参数与故障记录。

• 每年：检查模块内部电容、连接器是否老化（如电容鼓包、触点氧化）；测试冷端补偿功能有效性，必要时更新模块固件。

• 注意事项：

• 跳线配置需在断电状态下进行，配置完成后需重新上电生效，禁止通电时插拔跳线。

• 维护时需切断模块对应电源回路，避免带电插拔连接器，防止模块损坏或信号短路。

• 长期闲置（超过 6 个月）的模块，启用前需进行全面检测（供电、信号采集、通信功能），确认无异常后接入系统。
