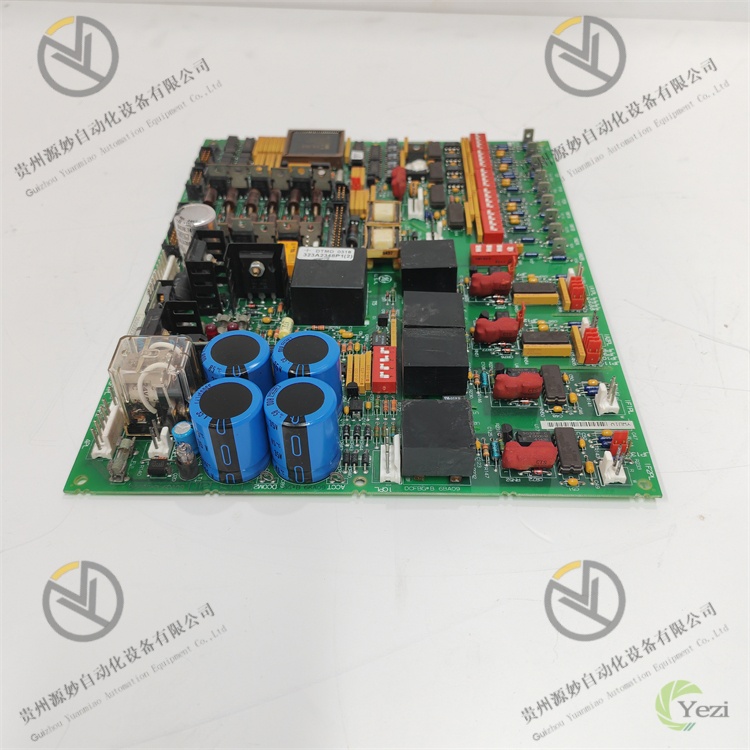

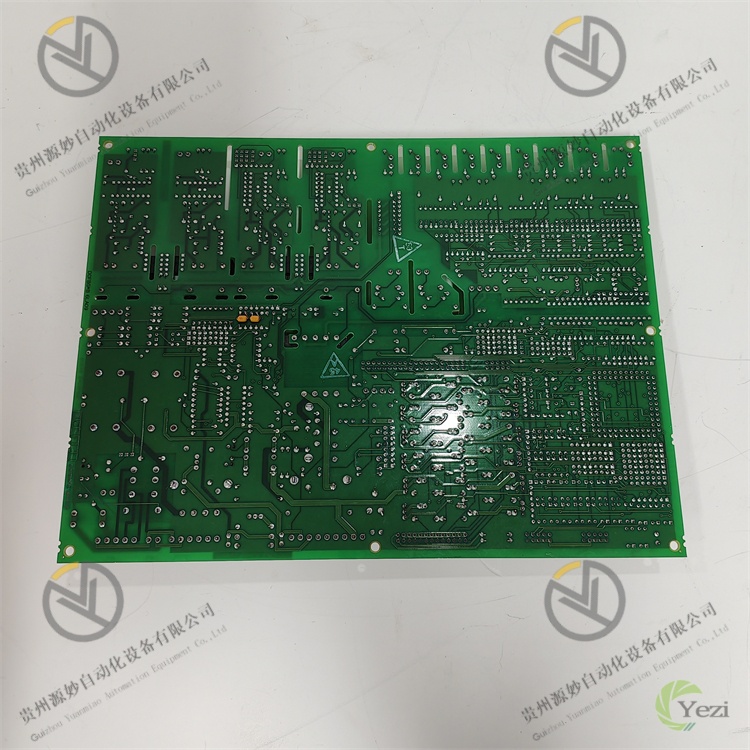

GE DS200DCFBG2BNC
GE DS200DCFBG2BNC是功能模块，兼具直流励磁控制、稳定电源供给及多类型信号交互功能，核心定位为大型旋转设备（燃气轮机、蒸汽轮机、发电机等）的控制中枢组件。其核心作用是接收控制系统下发的指令信号，精准调节励磁电流输出，同时采集设备运行状态信号（如励磁电流反馈、绕组温度等）实现闭环控制，还可提供稳定的控制级电源与机箱冷却风扇供电，集成AC/DC监控、电机励磁及驱动电路功能，为电力、能源等领域的大型工业设备稳定运行提供关键支撑。
该模块采用工业级高可靠性硬件设计，适配发电现场高压设备复杂电磁环境，具备强抗电磁干扰能力；支持热插拔与冗余配置（双模块热备），主模块故障时备用模块可在≤50ms内自动切换，避免系统中断导致设备停机；配备丰富的配置与诊断接口，通过DIP开关、测试点及跳线实现现场灵活调试与故障快速定位，兼容GE Proficy Machine Edition编程软件，可在线配置参数与监测运行状态，极大提升运维效率。
一、产品特性
1. 多场景适配的核心功能集成
模块具备功能多样性，可根据系统配置实现双重核心功能：一是直流励磁精准控制，作为励磁调节单元，通过内置PID调节算法，输出0~10A DC连续直流电流（峰值15A DC，持续≤10s），精准调节发电机转子磁场强度，维持电网电压稳定；二是稳定电源供给，作为电源板为控制系统提供稳定的控制级电压（如5V、12V、24V等），同时为机箱冷却风扇供电，集成电源转换、滤波及稳压电路，保障系统各组件供电可靠。此外，模块还支持模拟量、数字量及温度信号（RTD、热电偶）的采集与交互，通过专用接口适配振动传感器等现场设备。
2. 高可靠性冗余设计与容错能力
支持双模块热备冗余配置，主模块与备用模块实时同步运行状态，当主模块出现故障或心跳丢失时，备用模块可快速自动切换（切换时间≤50ms），确保励磁调节、电源供给等核心功能不中断。内置三重保险丝及过压、过流、短路保护电路，可有效防护电源异常与负载故障对模块及后端设备的损坏，保险丝熔断时对应指示灯亮起，直观提示故障状态。
3. 丰富接口与灵活组态能力
配备多样化接口满足多场景需求：含2个BNC专用屏蔽接口，内置120Ω终端电阻，专门适配振动探头采集振动信号；1个RJ45/端子形式的DC Field Bus总线端口，内置120Ω终端电阻，实现多板级通信；18个插头连接器和9个直插式连接器（标记为V1至V3、P1A、P2A等），覆盖24V DC继电器/晶体管输入输出，可发送和接收多路信号；支持16路输入和16路输出通道，每通道电流等级达4A。配置7个DIP开关用于电压选择与功能使能，5个TP测试点与12条跳线便于现场调试、参数校准与故障定位，适配不同系统需求的灵活组态。
4. 严苛环境适配与便捷运维
采用工业级加固设计，适配-25℃~70℃宽温工作环境，可在高温、高粉尘、强电磁干扰的工业现场长期稳定运行；相对湿度耐受范围5%~95%（无凝露），振动与冲击性能符合工业设备运行标准。支持热插拔功能，运维人员可在系统不停机状态下更换模块，配合GE专用编程软件可在线查看运行状态（输出电流值、故障代码等）、配置励磁参数（PID调节系数、过流保护阈值等），快速定位并解决异常问题，降低运维难度与停机损失。
二、技术参数
1. 基本参数
型号：GE DS200DCFBG2BNC；产品类型：直流励磁控制/电源供给模块；适配系统：GE Speedtronic Mark V/VI/VIe系列控制系统；核心功能：励磁电流调节、稳定电源供给、信号采集与交互、故障诊断与保护；冗余配置：支持双模块热备冗余；通信接口：DC Field Bus总线端口（RJ45/端子）、BNC振动信号接口；配置方式：7个DIP开关+12条跳线+GE Proficy Machine Edition软件；安装方式：系统机架式安装（适配Mark系列标准机架）；维护方式：在线热插拔、现场调试+软件远程监测。
2. 电气参数
供电电压：适配24V DC系统供电（具体以系统配置为准）；输出信号类型：直流电流信号（励磁调节）、稳定直流电压（电源供给）；励磁输出范围：0~10A DC（连续输出），峰值15A DC（持续时间≤10s）；输出精度：±0.2% FS（环境温度25℃±2℃），±0.5% FS（环境温度0℃~60℃）；通道规格：16路输入通道、16路输出通道，每通道电流等级4A；终端电阻：BNC接口与总线端口内置120Ω终端电阻；保护功能：过压保护、过流保护、短路保护、输入极性保护；绝缘电阻：≥100MΩ（500VDC）。
3. 环境参数
工作温度：-25℃~70℃；存储温度：-40℃~85℃；相对湿度：5%~95%（无凝露）；电磁兼容：符合工业电磁干扰防护标准（适配发电现场复杂电磁环境）；振动等级：符合IEC 60068-2-6标准；冲击等级：符合IEC 60068-2-27标准；海拔高度：≤2000米（超过需降容使用）。
4. 物理参数
外形尺寸：适配GE Mark系列标准模块尺寸（具体以原厂规格为准）；净重量：约0.8kg（单模块）；外壳材质：工业级阻燃塑料+金属散热结构；端子类型：直插式引脚端子、插头连接器（2针至多针）、BNC屏蔽连接器、RJ45/总线端子；状态指示灯：电源灯（PWR）、运行灯（RUN）、故障灯（FAULT）、冗余状态灯（RED）、保险丝熔断指示灯。
三、工作原理
GE DS200DCFBG2BNC模块核心工作逻辑为“冗余供电-信号交互-指令执行-状态反馈-故障容错”，通过多环节协同实现大型旋转设备的精准控制与稳定运行，具体工作流程如下：
- 冗余供电：模块接入系统24V DC供电，内部电源电路完成电压转换、滤波及稳压处理，一方面为模块自身的控制电路、驱动电路、诊断电路供电，另一方面输出稳定的控制级电压为控制系统其他组件及机箱冷却风扇供电；同时通过双重冗余供电设计与过流、过压保护电路，确保供电安全可靠。
- 信号交互与指令接收：通过DC Field Bus总线端口接收GE Mark系列控制器下发的控制指令（如励磁电流目标值、功能使能信号等），同时通过输入通道采集现场设备的实时状态信号，包括励磁电流反馈信号、励磁绕组温度信号（RTD/热电偶）、直流母线电压信号及振动传感器信号（通过BNC接口）。
- 指令执行与精准调节：若配置为励磁控制模式，模块内置的处理器基于PID调节算法，将接收的数字指令转换为精准的直流励磁电流信号（0~10A DC），通过输出通道发送至励磁功率单元，调节发电机转子磁场强度，确保符合负载需求与电网电压稳定要求；若配置为电源供给模式，则持续输出稳定的直流电压，保障后端设备正常运行。
- 状态反馈与闭环控制：将实时采集的设备状态信号、模块运行参数（输出电流/电压值、自身工作状态）通过总线端口反馈至主控制器，形成闭环控制回路；控制器根据反馈信息动态调整下发指令，确保控制精度与设备运行稳定性。
- 故障诊断与冗余切换：模块实时监测自身电路状态、供电状态、通道连接状态及冗余模块状态，通过内置诊断电路识别故障（如过流、短路、保险丝熔断、模块失效等），立即点亮对应故障指示灯，并将故障代码反馈至控制系统；若启用冗余配置，当主模块检测到故障时，触发冗余切换机制，备用模块在≤50ms内接管工作，确保核心功能不中断。
四、常见故障排查
故障现象 | 可能原因 | 排查与解决方法 |
|---|
电源灯不亮，模块无响应 | 系统供电异常、供电端子接触不良、输入极性接反、内部电源电路故障、保险丝熔断 | 用万用表测量供电电压，确保为24V DC±10%；检查供电端子接线，重新插拔并紧固，排查端子氧化或损坏问题；核对电源正负极接线，避免极性接反；查看模块保险丝状态，若熔断则更换同规格保险丝；若上述检查正常仍无响应，更换备用模块测试，故障模块返厂检修。 |
励磁输出精度偏差大/无输出 | DIP开关配置错误（电压/功能选择）、PID参数设置不合理、输出通道故障、励磁功率单元故障、反馈信号异常 | 核对DIP开关配置，确保电压选择与功能使能符合系统要求；通过GE Proficy Machine Edition软件调整PID调节系数，优化控制精度；切换至备用输出通道测试，判断故障通道；检查励磁功率单元接线与工作状态，排除后端设备故障；检测反馈信号采集通道与传感器（如电流传感器、温度传感器），修复信号传输故障。 |
故障灯亮，系统报冗余切换故障 | 冗余模块未正常同步、冗余通信链路故障、备用模块故障、切换触发条件异常 | 检查双模块之间的冗余通信接线，确保连接牢固；重启冗余模块，重新建立同步关系；通过系统诊断功能查看备用模块状态，若备用模块故障则更换；核对冗余切换触发参数，确保符合系统配置要求；排除故障后，通过软件清除故障告警，恢复冗余正常工作模式。 |
振动信号采集异常/无信号 | BNC接口接触不良、振动传感器故障、接口终端电阻损坏、信号线缆屏蔽不良、电磁干扰 | 重新插拔BNC接口，确保连接牢固；单独测试振动传感器，排查传感器故障；检查BNC接口内置120Ω终端电阻，若损坏则维修或更换模块；将信号线缆更换为屏蔽电缆，远离变频器、高压电缆等干扰源；检查屏蔽电缆接地情况，确保接地良好，降低电磁干扰影响。 |
无法通过软件组态/监测模块 | 总线通信故障、编程软件版本不兼容、模块地址配置错误、系统权限不足、模块与控制器连接不良 | 检查DC Field Bus总线接线，确保通信链路通畅；确认GE Proficy Machine Edition软件版本与模块、系统兼容，不兼容则升级软件；核对模块地址配置，确保与系统地址规划一致；检查登录系统的用户权限，确保具备组态与监测权限；重新插拔模块，确保与机架连接良好，重启模块与控制器重新建立通信。 |
