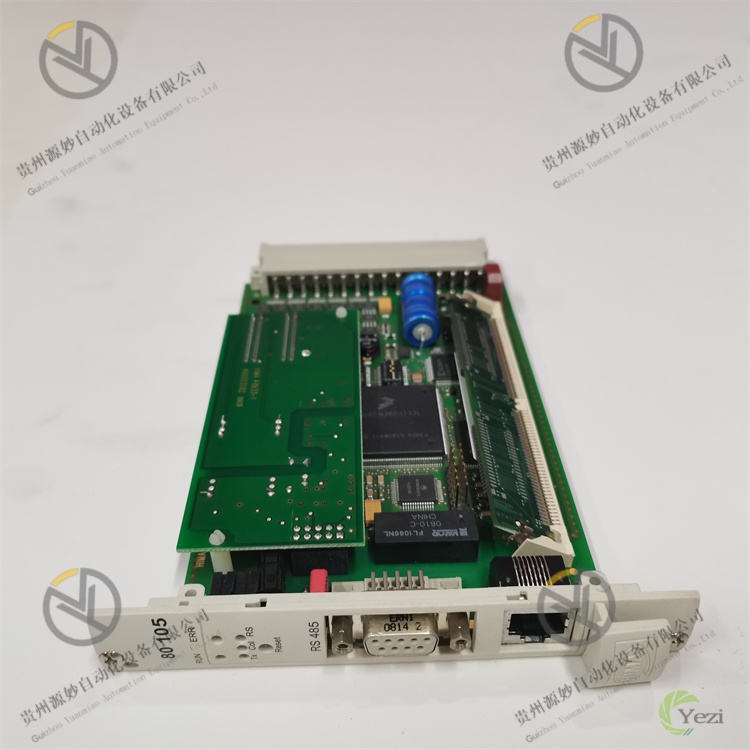

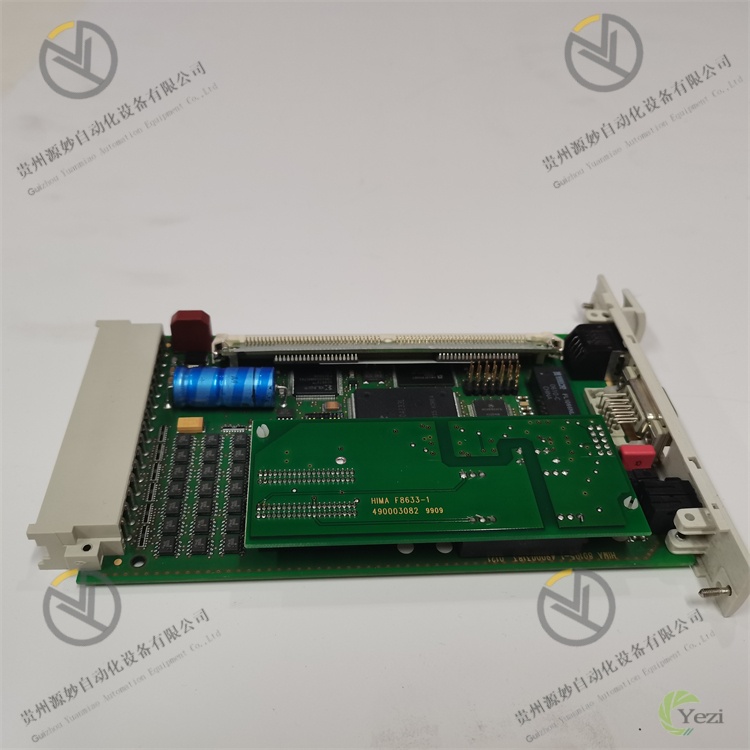

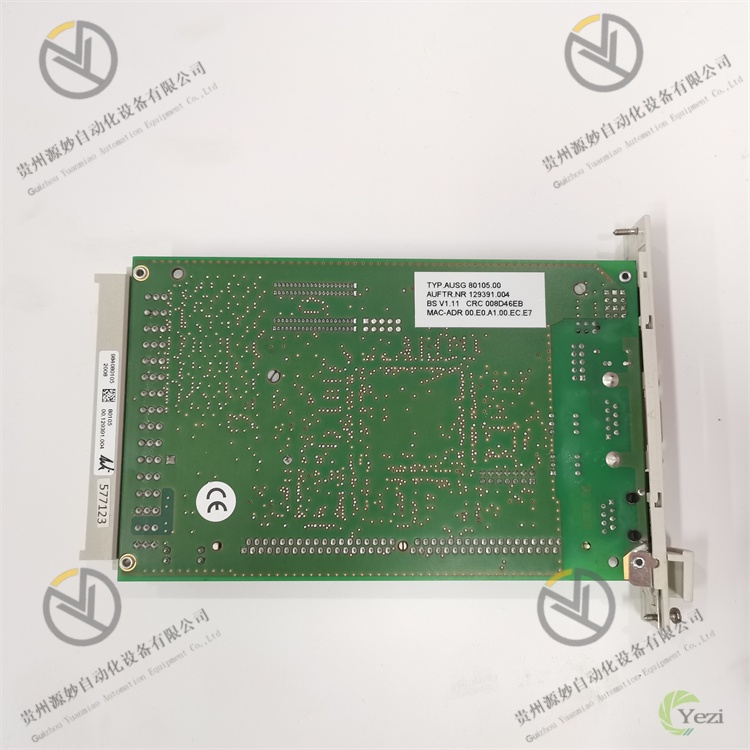

HIMA 80105 984080105
一、产品概述
HIMA 80105 984080105是安全输入输出（I/O）模块，该模块具备多通道数字量输入功能及符合国际安全标准的高可靠性设计。该模块核心适配HIMA全系列安全控制器，广泛应用于石油化工、化工、电力、轨道交通、核电等对安全等级要求极高的行业，用于采集现场设备的数字量状态信号（如阀门开关状态、泵运行状态、紧急停车信号等），为安全控制器提供精准、可靠的输入数据，支撑紧急停车系统（ESD）、火灾与气体检测系统（FGS）、安全仪表系统（SIS）等关键安全系统的稳定运行。
模块以“安全冗余、精准采集、稳定可靠、兼容拓展”为核心定位，通过搭载HIMA自主研发的安全级信号处理芯片与双重冗余电路设计，实现对数字量信号的高可靠性采集与传输。在核心性能上，其安全完整性等级达到SIL 3（符合IEC 61508标准），故障容忍度为1（单通道故障不影响系统运行），可满足高风险工业场景的安全需求；采用16通道数字量输入设计，支持干接点与湿接点信号采集，适配不同类型的现场传感器与执行器；具备完善的自诊断功能，可实时监测通道故障、电源故障、通信故障等异常情况，并快速反馈至控制器，确保故障可追溯、可处理；内置标准化通信接口，可无缝接入HIMA安全控制器及第三方监控系统，显著提升系统集成的灵活性。
80105 984080105在安全性能与适配能力上进行了强化：新增通道级故障隔离功能，单个通道故障不会蔓延至其他通道，提升系统整体可用性；优化了信号采集电路，支持-40℃低温至70℃高温环境下的稳定采集，拓宽了应用场景；增加了冗余电源输入接口，进一步提升电源供给的可靠性，避免因单电源故障导致的信号采集中断。
二、技术参数
参数类别 | 规格参数 | 参数说明 |
基本电气参数 | 输入电源 | DC 24V ±10%（冗余双电源输入，支持热插拔）；电源功耗：≤8W（额定负载下）；电源纹波允许范围：≤100mVpp；电源隔离：输入与信号回路隔离，隔离电压≥1500V DC |
输入通道 | 通道数量：16个独立通道；通道类型：数字量输入（DI）；支持信号类型：干接点（无源触点）、湿接点（有源信号，DC 24V）；通道隔离：通道间相互隔离，隔离电压≥500V DC |
输入特性 | 干接点输入：触点电阻≤1kΩ（导通），≥100kΩ（断开）；湿接点输入：高电平≥18V DC，低电平≤5V DC；输入电流：≤10mA/通道（湿接点导通时）；响应时间：≤1ms（信号从低到高或高到低切换） |
通信接口 | 接口类型：HIMA专用安全总线（与控制器通信）；兼容总线：HIMA HiQuad Bus；通信速率：100Mbps（实时同步传输）；通信距离：≤100m（单段），支持通过中继器扩展至1000m |
安全与性能参数 | 安全等级 | 安全完整性等级（SIL）：SIL 3（符合IEC 61508:2010标准）；安全认证：ATEX、IECEx、UL 61508、CSA认证；故障容忍度：1（单通道或单一组件故障不导致系统失效） |
诊断功能 | 通道级诊断：每个通道短路、断路、过压故障检测；模块级诊断：电源故障、通信故障、CPU故障、内存故障检测；诊断覆盖率：≥99%；故障响应时间：≤10ms（检测到故障后反馈至控制器） |
采集精度 | 信号识别精度：高电平识别误差≤±0.5V，低电平识别误差≤±0.3V；通道一致性：各通道响应时间偏差≤0.1ms；长期稳定性：≤±1% FS/年（环境温度25℃±5℃） |
同步性能 | 多模块同步采集精度：≤0.1ms（同一控制器下多模块间）；数据更新周期：可配置，范围1ms-100ms（默认10ms）；与控制器数据同步延迟：≤2ms |
环境与防护参数 | 环境适应性 | 工作温度：-40℃ - 70℃（无冷凝）；存储温度：-40℃ - 85℃；相对湿度：5% - 95%（无凝露，温度40℃时）；海拔高度：≤2000m（超过需降额使用，每升高1000m降额10%） |
防护与抗干扰 | 防护等级：IP20（机架安装）；外壳材质：铝合金（表面阳极氧化处理）；抗电磁干扰：符合IEC 61000-4-2（ESD ±15kV空气/±8kV接触）、IEC 61000-4-4（EFT ±2kV电源/±1kV信号）、IEC 61000-4-5（浪涌 ±4kV线-地）标准 |
机械稳定性 | 振动耐受：10-500Hz，1g（三个轴向）；冲击耐受：15g，11ms（半正弦波，三个轴向）；安装方式：19英寸标准机架安装（3U高度） |
物理与兼容参数 | 物理尺寸 | 尺寸：132mm×483mm×130mm（高×宽×深，3U机架）；重量：约2.5kg；安装孔距：符合19英寸机架标准孔位 |
兼容性 | 适配控制器：HIMA HIMax系列（如HIMax F 3000）、HIMatrix系列（如HIMatrix F 65）；适配软件：HIMA Planar Safety Manager（PSM）V9.0及以上版本；支持热插拔：模块支持在线热插拔，更换时不影响控制器运行 |
三、功能特点
1. SIL 3级安全设计，保障高风险场景安全
模块采用全方位安全冗余设计，从硬件到软件均满足SIL 3级安全要求，是高风险工业场景的核心安全保障。在硬件层面，采用双重冗余CPU架构，两个独立的CPU核心同步处理采集信号并相互校验，若其中一个CPU出现故障，另一个可无缝接管工作，确保信号采集不中断；电源回路采用双路冗余输入设计，支持热插拔，主电源故障时备用电源可在1ms内切换，保障模块持续供电；通道间采用独立隔离设计，每个通道均配备独立的信号调理电路与故障检测电路，单个通道短路、断路或过压故障不会影响其他通道的正常运行，故障隔离性极强。
在软件层面，搭载HIMA自主研发的安全级操作系统与信号处理算法，具备严格的故障检测与容错机制。软件会对采集的数字量信号进行多次校验（包括逻辑校验、时序校验），确保信号的真实性与准确性；内置安全级看门狗定时器，若模块出现程序跑飞、死锁等异常，可在10ms内触发复位或故障报警；所有软件操作均具备日志记录功能，包括参数配置、故障信息、模块启动/停止记录等，日志数据不可篡改，满足安全审计要求。在石油化工行业的大型炼化装置ESD系统中，该模块可精准采集紧急停车按钮、压力开关、液位开关等关键信号，为ESD系统快速触发停车指令提供可靠数据支撑，避免安全事故扩大。
2. 16通道精准采集，适配多元现场信号
模块采用16个独立数字量输入通道设计，可同时采集16路现场设备状态信号，大幅提升单模块的信号采集效率，减少系统中模块的数量，降低设备采购与集成成本。通道支持干接点与湿接点两种信号类型，无需额外配置信号转换模块即可直接适配不同类型的现场传感器：干接点模式可接入阀门限位开关、泵运行状态触点等无源信号，模块通过内置激励电路检测触点通断；湿接点模式可接入有源传感器输出的DC 24V信号，适配火灾探测器、气体检测仪等设备的信号输出。
精准的信号采集能力是模块的核心优势之一，通过优化的信号调理电路与高速AD转换芯片，模块的信号响应时间≤1ms，可快速捕捉现场设备的状态变化，避免因响应延迟导致的安全风险；高电平识别误差≤±0.5V、低电平识别误差≤±0.3V的高精度性能，确保在电源电压波动或现场干扰环境下仍能准确识别信号状态；各通道响应时间偏差≤0.1ms的一致性表现，可满足多通道同步采集需求（如大型设备多组阀门的同步状态监测）。在电力行业的锅炉安全监控系统（FSSS）中，模块可同时采集16路燃烧器火焰检测信号，精准判断每个燃烧器的运行状态，为锅炉的安全启停与运行控制提供可靠依据。
3. 全方位故障诊断，提升系统可用性
模块内置完善的故障诊断机制，诊断覆盖率高达99%，可实现通道级、模块级、通信级的全方位故障监测，大幅提升系统的可用性与可维护性。通道级诊断可实时检测每个通道的短路、断路、过压故障：当通道出现短路时，模块会立即切断该通道的输入回路，避免故障蔓延；当通道出现断路时，会触发断线报警；当输入电压超过30V DC时，过压保护电路会启动并报警。模块级诊断可监测电源故障（如电源电压过低、过压、缺相）、CPU故障、内存故障等核心组件异常，确保模块自身运行状态的稳定。
通信级诊断可实时监测与控制器之间的总线通信状态，若出现通信中断、数据传输错误等异常，模块会在2ms内反馈至控制器，并通过自身指示灯报警。所有故障信息会实时上传至控制器及上位监控系统，包含故障类型（如“CH01短路”“电源故障”）、故障发生时间、故障通道编号等详细信息，同时模块会存储最近100条故障日志，便于维护人员追溯故障原因。在化工行业的FGS系统中，若某一气体检测仪接入的通道出现断路故障，模块可快速报警并定位故障通道，维护人员无需逐一排查即可完成故障处理，大幅缩短停机时间。
4. 宽环境适配与抗干扰，适应严苛工业场景
模块采用工业级强化设计，具备极强的环境适应性与抗干扰能力，可在各种严苛的工业现场稳定运行。在环境适应性方面，工作温度范围覆盖-40℃ - 70℃，可适应北方严寒地区的户外设备柜与南方高温车间的运行环境；5% - 95%的宽湿度范围（无凝露），可适配潮湿的化工车间与干燥的沙漠油田场景；≤2000m的海拔适应能力，满足高原地区的电力、矿山等项目需求。模块采用铝合金外壳与IP20防护等级，可有效阻挡工业现场的粉尘侵入，保护内部电路不受损坏。
抗干扰性能是模块的核心竞争力之一，通过多重电磁兼容设计，模块顺利通过IEC 61000-4系列抗干扰测试：在ESD ±15kV空气放电、±8kV接触放电的干扰下，信号采集无失真；在EFT ±2kV电源干扰、±1kV信号干扰的环境下，模块运行稳定无故障；在浪涌 ±4kV线-地干扰的冲击下，电源回路与信号回路均能正常工作。在轨道交通行业的列车制动安全系统中，周围存在大量牵引电机、变频器产生的强电磁干扰，模块仍能精准采集制动阀、压力开关等关键信号，为列车的安全制动提供可靠保障。
5. 灵活兼容与热插拔，简化集成与维护
模块具备极强的兼容性与便捷的维护设计，大幅简化系统集成与后期维护流程。在兼容性方面，可无缝适配HIMA HIMax与HIMatrix系列安全控制器，无需额外开发驱动程序，通过HIMA PSM软件即可完成模块的参数配置（如通道信号类型、数据更新周期、故障阈值）；支持与第三方监控系统（如西门子WINCC、罗克韦尔FactoryTalk）通信，适配不同厂家的系统架构。模块采用19英寸3U标准机架安装设计，可与其他HIMA安全模块（如输出模块、通信模块）密集布置，节省机柜空间。
热插拔功能是模块维护便捷性的核心体现，模块支持在线热插拔，在控制器不停机的情况下即可完成模块的更换，避免因模块故障导致的系统停机。更换过程中，控制器会自动切换至冗余模式，确保信号采集与安全控制不中断。在核电行业的安全系统中，若某一模块出现故障，维护人员可在系统正常运行的情况下快速更换模块，既保障了核电设备的安全运行，又大幅提升了维护效率。此外，模块的参数配置可通过软件备份与恢复，更换新模块后可快速导入参数，缩短调试时间。
四、安装与调试指南
1. 安装操作步骤
- 安装前准备：确认模块型号为HIMA 80105 984080105，外观无破损、接口无变形、指示灯无损坏；准备安装工具（十字螺丝刀、扭矩扳手、压线钳、万用表、绝缘电阻测试仪）、19英寸3U机架、电源电缆（2×1.0mm²铜芯屏蔽电缆）、信号电缆（双绞屏蔽电缆）、安全总线电缆（HIMA专用）、绝缘胶带、标签纸；检查安装环境：温度-40℃ - 70℃，湿度5% - 95%，无腐蚀性气体、强电磁干扰源，安装位置通风良好，远离高温热源（如蒸汽管道、变频器），预留至少10cm散热空间。
- 模块固定：将19英寸3U机架固定在控制柜内，确保机架水平且牢固；将模块对准机架导轨，平稳推入直至模块面板与机架齐平，用M6螺丝将模块固定在机架上，扭矩扳手拧紧至2.5-3.0N·m，确保模块无松动。安装后需保证模块外壳与控制柜接地良好，接地电阻≤1Ω，接地电缆采用4mm²铜芯电缆。
- 电缆连接：电源电缆连接：断开主电源，将DC 24V冗余电源的“+24V”“0V”分别接入模块“P1+”“P1-”和“P2+”“P2-”端子（双电源输入），端子螺丝拧紧至0.8-1.0N·m；用绝缘电阻测试仪检测电源电缆绝缘电阻≥1MΩ。信号电缆连接：根据现场传感器类型（干接点/湿接点），将16路信号分别接入模块“CH01-CH16”端子，干接点接入“IN”和“COM”端子，湿接点接入“IN”和“DC24V”端子；信号电缆屏蔽层单端接地（与模块PE端子连接），端子螺丝拧紧至0.5-0.8N·m。总线电缆连接：将HIMA专用安全总线电缆接入模块“BUS IN”和“BUS OUT”端子（用于级联多个模块），端子螺丝拧紧至0.8N·m，总线末端安装终端电阻（120Ω）。
- 接线检查：用万用表检测电源电缆接线正确性，确保无短路或反接；检查信号电缆与总线电缆引脚对应关系，避免接错；整理电缆，用扎带固定在电缆线槽内，信号电缆与电源电缆间距≥30cm，避免电磁干扰；标记电缆功能（如“CH01-压力开关”“电源-P1”）。
- 安装后检查：手动晃动模块与电缆，确认无松动；检查指示灯、接口无遮挡；接通冗余电源，观察模块电源指示灯（PWR1、PWR2）是否绿色常亮，无异常后断开电源。
2. 调试操作流程
- 调试前准备：接通模块冗余DC 24V电源，观察电源指示灯（PWR1、PWR2）绿色常亮，运行指示灯（RUN）闪烁（1次/秒），无故障指示灯（FAULT）点亮；将调试电脑通过以太网连接至HIMA安全控制器，启动HIMA PSM软件，建立与控制器的通信连接，在“设备组态”界面识别到模块型号“80105 984080105”，通信状态显示“正常”。若PWR灯不亮，检查电源接线；若通信失败，核对总线电缆连接或控制器参数。
- 参数配置：进入PSM软件“模块参数”界面，配置核心参数——基础参数：设置每个通道的信号类型（干接点/湿接点）、通道名称（如“CH01-反应釜压力开关”）、数据更新周期（默认10ms）；诊断参数：启用通道故障诊断功能、通信故障诊断功能，设置故障响应方式（报警并上传）；安全参数：配置模块安全等级（默认SIL 3）、故障容忍度（默认1）；总线参数：设置模块总线地址（1-255，与控制器组态一致）、通信速率（默认100Mbps）。参数配置后点击“下载”并重启模块生效。
- 通道校准与测试：进入“通道测试”界面，对16个通道逐一进行测试——干接点测试：短接通道“IN”与“COM”端子，软件显示“导通”；断开短接，显示“断开”，确认通道状态识别正确；湿接点测试：接入DC 24V信号至通道“IN”端子，软件显示“高电平”；断开信号，显示“低电平”，确认信号识别准确；故障模拟测试：人为短路某一通道，软件立即显示“CHXX短路”故障报警，模块FAULT灯点亮，确认故障诊断功能正常。所有通道测试通过后保存测试记录。
- 同步性能测试：在同一控制器下接入2台80105模块，通过PSM软件发送同步采集指令，观察两台模块的通道数据更新时间，确保偏差≤0.1ms；模拟现场多设备同步动作（如多个阀门同时开关），采集模块的信号状态，确认信号采集的同步性与一致性。若偏差过大，检查总线电缆连接或重新配置同步参数。
- 系统联调：将模块与现场传感器（如压力开关、阀门限位开关）连接，启动安全系统（如ESD、FGS）；模拟现场设备正常运行与故障场景（如触发紧急停车按钮、模拟传感器故障），检查模块是否能准确采集信号并上传至控制器，控制器是否能根据信号触发相应的安全动作（如紧急停车、声光报警）；连续运行72小时，监测模块运行状态稳定，无异常报警后完成调试。
3. 日常维护与故障处理
3.1 日常维护规范
- 日常巡检：每日开机前检查模块电源指示灯、运行指示灯、故障指示灯状态，确保无异常报警；运行过程中每4小时检查模块表面温度（≤60℃），用手触摸无明显发烫感；每周清理模块表面与接口处粉尘（用干燥毛刷轻扫，避免用水或酒精擦拭），检查电缆连接牢固性。
- 定期维护：每月通过PSM软件检查模块参数完整性，备份参数配置文件；每季度对模块进行通道功能测试，模拟故障场景验证诊断功能；每半年用绝缘电阻测试仪检测电源电缆、信号电缆绝缘电阻（≥1MΩ）；每年检查模块内部电容、接线端子的老化情况，对老化部件及时更换（必须使用HIMA原厂配件）。
- 特殊环境维护：在高湿度（≥90%）环境下，每月检查模块内部是否有凝露，若有凝露需停机干燥后再运行；在低温（≤-20℃）环境下，设备开机前需预热20分钟，再接入信号；在多粉尘环境下，每月检查接口处粉尘堆积情况，清理后涂抹少量防锈油脂。
3.2 常见故障处理
故障现象 | 可能原因 | 处理步骤 | 注意事项 |
电源指示灯不亮，模块无反应 | 1. 冗余电源均未接通；2. 电源电缆接触不良或短路；3. 电源电压超出范围；4. 模块电源电路故障 | 1. 用万用表检测两路DC 24V电源电压；2. 断开电源，重新插拔电源电缆并拧紧端子，检测电缆绝缘电阻；3. 确认电源电压在21.6V-26.4V范围内；4. 采用热插拔方式更换备用模块，故障未解决联系HIMA官方售后 | 电源短路可能导致模块烧毁；热插拔需佩戴绝缘手套，遵循安全操作流程 |
某一通道信号采集错误 | 1. 信号电缆接触不良或接错；2. 现场传感器故障；3. 通道电路故障；4. 现场电磁干扰严重 | 1. 检查该通道电缆连接，重新插拔并拧紧端子；2. 用标准信号源测试传感器，确认是否故障；3. 通过PSM软件模拟该通道故障，检查诊断功能是否触发；4. 加强信号电缆屏蔽，远离高压电缆 | 传感器更换需使用符合安全等级的产品；通道测试需在安全工况下进行 |
模块FAULT灯常亮，报通信故障 | 1. 总线电缆接触不良或短路；2. 总线地址配置错误；3. 终端电阻未安装或故障；4. 控制器通信接口故障 | 1. 检查总线电缆连接，检测电缆通断；2. 核对模块总线地址与控制器组态是否一致；3. 检查总线末端终端电阻（120Ω），损坏则更换；4. 更换备用模块测试通信，排除控制器故障 | 总线地址需唯一，不可与其他模块冲突；终端电阻仅安装在总线末端 |
多模块同步采集偏差过大 | 1. 总线电缆长度超出限制；2. 同步参数配置错误；3. 模块硬件故障；4. 电源电压波动过大 | 1. 检查总线电缆长度，超过100m需添加中继器；2. 重新配置同步参数，确保多模块同步周期一致；3. 更换备用模块测试同步性能；4. 检测电源电压，确保稳定在24V±10%范围内 | 同步参数修改后需重新进行联调；电源波动需配备稳压设备 |
