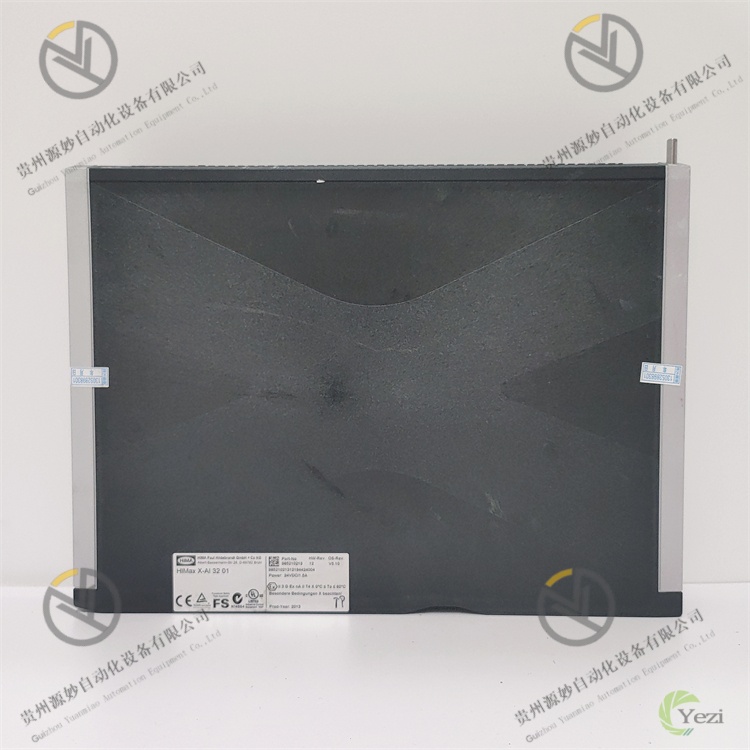

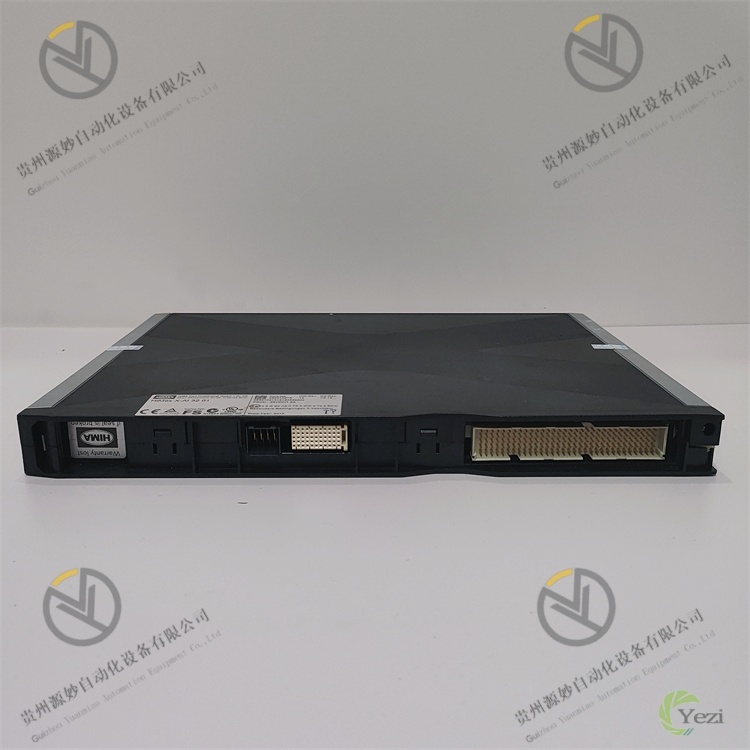

HIMA X-AI3201 985210213
一、概述
HIMA X-AI3201 985210213是高精度模拟量输入（AI）模块，该模块核心适配HIMA X-series全系列安全控制器（如X-CPU700），广泛应用于石油化工、化工、电力、轨道交通、核电等对安全等级与测量精度要求极高的行业，用于采集现场设备的模拟量参数（如压力、温度、液位、流量、浓度等），为安全控制器及过程控制系统提供精准、可靠的输入数据，支撑紧急停车系统（ESD）、火灾与气体检测系统（FGS）、锅炉安全监控系统（FSSS）等关键系统的稳定运行。
模块以“安全冗余、高精度采集、宽量程适配、稳定可靠”为核心定位，通过搭载HIMA自主研发的安全级高精度信号处理芯片与多重冗余电路设计，实现对模拟量信号的高可靠性采集与传输。在核心性能上，其安全完整性等级达到SIL 3（符合IEC 61508标准），故障容忍度为1（单通道故障不影响系统运行），可满足高风险工业场景的安全需求；采用32通道模拟量输入设计，支持电压、电流、热电偶、热电阻等多类型信号采集，适配不同类型的现场传感器与变送器；具备完善的自诊断功能，可实时监测通道故障、电源故障、通信故障等异常情况，并快速反馈至控制器，确保故障可追溯、可处理；内置标准化通信接口，可无缝接入HIMA安全控制器及第三方监控系统，显著提升系统集成的灵活性。
X-AI3201 985210213在采集精度与适配能力上进行了强化：新增通道级增益校准功能，单个通道可独立校准，提升多通道测量一致性；优化了信号采集电路，支持-40℃低温至70℃高温环境下的稳定采集，拓宽了应用场景；增加了冗余电源输入接口与信号隔离设计，进一步提升电源供给与信号传输的可靠性，避免因单电源故障或信号干扰导致的采集中断。
二、技术参数
参数类别 | 规格参数 | 参数说明 |
基本电气参数 | 输入电源 | DC 24V ±10%（冗余双电源输入，支持热插拔）；电源功耗：≤12W（额定负载下）；电源纹波允许范围：≤100mVpp；电源隔离：输入与信号回路隔离，隔离电压≥1500V DC |
输入通道 | 通道数量：32个独立通道（分为4组，每组8通道）；通道类型：模拟量输入（AI）；支持信号类型：电流（4-20mA、0-20mA）、电压（0-5V DC、1-5V DC、0-10V DC）、热电偶（K、J、T、E、S、R、B型）、热电阻（PT100、PT1000、Cu50、Cu100）；通道隔离：通道组间隔离，隔离电压≥500V DC；通道与地隔离，隔离电压≥1000V DC |
输入特性 | 电流输入：精度±0.05% FS；输入阻抗≤25Ω；过载能力：30mA（持续10分钟）；电压输入：精度±0.05% FS；输入阻抗≥1MΩ；过载能力：15V DC（持续10分钟）；热电偶输入：精度±0.1℃（0-1000℃范围内）；冷端补偿精度±0.2℃；热电阻输入：精度±0.1℃（PT100，0-200℃范围内）；采样速率：10Hz/通道（可配置，最高50Hz/通道） |
通信接口 | 接口类型：HIMA X-Bus专用安全总线（与控制器通信）；通信速率：1Gbps（实时同步传输）；通信距离：≤100m（单段），支持通过中继器扩展至1000m；支持热插拔：总线接口支持在线热插拔 |
安全与性能参数 | 安全等级 | 安全完整性等级（SIL）：SIL 3（符合IEC 61508:2010标准）；安全认证：ATEX、IECEx、UL 61508、CSA、CE认证；故障容忍度：1（单通道或单一组件故障不导致系统失效） |
诊断功能 | 通道级诊断：每个通道短路、断路、超量程、漂移故障检测；模块级诊断：电源故障、通信故障、CPU故障、内存故障、冷端补偿故障检测；诊断覆盖率：≥99.5%；故障响应时间：≤5ms（检测到故障后反馈至控制器） |
采集精度 | 综合测量精度：±0.05% FS（电流/电压信号）；温度测量精度：±0.1℃（热电偶/热电阻，额定量程内）；通道一致性：各通道测量误差偏差≤±0.02% FS；长期稳定性：≤±0.05% FS/年（环境温度25℃±5℃） |
同步性能 | 多模块同步采集精度：≤0.1ms（同一控制器下多模块间）；数据更新周期：可配置，范围20ms-100ms（默认50ms）；与控制器数据同步延迟：≤1ms |
环境与防护参数 | 环境适应性 | 工作温度：-40℃ - 70℃（无冷凝）；存储温度：-40℃ - 85℃；相对湿度：5% - 95%（无凝露，温度40℃时）；海拔高度：≤2000m（超过需降额使用，每升高1000m降额10%）；抗振动：10-500Hz，1g（三个轴向）；抗冲击：15g，11ms（半正弦波，三个轴向） |
防护与抗干扰 | 防护等级：IP20（机架安装）；外壳材质：铝合金（表面阳极氧化处理）；抗电磁干扰：符合IEC 61000-4-2（ESD ±15kV空气/±8kV接触）、IEC 61000-4-4（EFT ±2kV电源/±1kV信号）、IEC 61000-4-5（浪涌 ±4kV线-地）、IEC 61000-4-8（磁场 50Hz，100A/m）标准 |
机械稳定性 | 振动耐受：10-500Hz，1g（三个轴向）；冲击耐受：15g，11ms（半正弦波，三个轴向）；安装方式：19英寸标准机架安装（3U高度）；重量：约3.0kg |
物理与兼容参数 | 物理尺寸 | 尺寸：132mm×483mm×150mm（高×宽×深，3U机架）；安装孔距：符合19英寸机架标准孔位；面板指示灯：电源指示灯（2个）、运行指示灯（1个）、故障指示灯（1个）、通道组状态指示灯（4个） |
兼容性 | 适配控制器：HIMA X-series系列（如X-CPU700、X-CPU500）；适配软件：HIMA X-Designer V10.0及以上版本、HIMA X-Operate V5.0及以上版本；支持热插拔：模块支持在线热插拔，更换时不影响控制器运行 |
三、功能特点
1. SIL 3级安全设计，筑牢高风险场景安全防线
模块采用全链路安全冗余设计，从硬件架构到软件算法均严格遵循SIL 3级安全标准，是高风险工业场景模拟量采集的核心安全保障。在硬件层面，采用双重冗余CPU架构，两个独立的CPU核心同步采集并交叉校验信号数据，若其中一个CPU出现故障，另一个可在5ms内无缝接管工作，确保采集过程不中断；电源回路采用双路冗余输入设计，支持热插拔，主电源故障时备用电源可在1ms内自动切换，保障模块持续稳定供电；通道组间采用独立隔离设计，将32个通道分为4组，每组配备独立的信号调理电路、AD转换芯片与故障检测电路，单个通道或通道组故障不会蔓延至其他通道组，故障隔离性极强。
在软件层面，搭载HIMA自主研发的XOS安全级操作系统与高精度信号处理算法，具备多层次故障检测与容错机制。软件会对采集的模拟量信号进行多重校验（包括量程校验、趋势校验、一致性校验），若信号出现异常漂移或突变，会立即触发故障报警；内置安全级看门狗定时器与循环自检程序，每10ms对模块核心组件（CPU、内存、AD转换器）进行一次自检，若发现异常可快速触发复位或故障上报；所有操作日志（参数配置、故障信息、校准记录）均采用加密存储，数据不可篡改，满足安全审计与合规性要求。在石油化工行业的大型加氢装置ESD系统中，该模块可精准采集反应器压力、温度等关键模拟量参数，为ESD系统判断是否触发紧急停车提供可靠数据支撑，避免超压、超温导致的爆炸事故。
2. 32通道多类型采集，适配多元工业场景
模块采用32通道高密度设计，分为4个独立通道组，可同时采集32路不同类型的模拟量信号，大幅提升单模块的信号采集效率，减少控制柜内模块数量，降低设备采购与集成成本。通道支持电流、电压、热电偶、热电阻四大类信号，无需额外配置信号转换模块即可直接适配现场主流传感器与变送器：电流信号可接入压力变送器、液位变送器（4-20mA）；电压信号可接入浓度传感器、流量传感器（0-5V DC）；热电偶信号可直接接入高温测点（如锅炉炉膛温度，K型热电偶）；热电阻信号可接入低温测点（如储罐介质温度，PT100）。
通道级灵活配置是模块的核心优势之一，通过HIMA X-Designer软件可对每个通道组的信号类型进行独立配置（如1组配置为热电偶、2组配置为电流），也可对单个通道的量程、滤波参数、校准系数进行自定义设置，适配不同精度要求的采集场景；支持通道级增益校准功能，通过标准信号源对单个通道进行校准，确保32个通道的测量一致性（误差偏差≤±0.02% FS）。在电力行业的汽轮发电机组监控系统中，模块可同时采集32路参数（如汽机转速、主蒸汽压力、缸体温度、润滑油温等），通过不同信号类型的灵活配置，实现对机组运行状态的全面监测。
3. 高精度采集与宽量程适配，保障数据真实性
高精度采集是模块的核心竞争力，通过搭载24位高精度AD转换芯片与HIMA专利的信号调理技术，模块对电流/电压信号的测量精度达±0.05% FS，对温度信号（热电偶/热电阻）的测量精度达±0.1℃，远高于行业同类产品水平。在化工行业的反应釜温度监测中，采用PT100热电阻接入模块，可精准监测反应釜内介质温度变化（如0.1℃的温度波动），为工艺参数调节提供精准数据，确保反应过程稳定；在石油行业的原油流量监测中，接入4-20mA流量变送器，模块可精准识别流量的细微变化（如0.05% FS的流量波动），避免因测量误差导致的计量偏差。
宽量程适配能力进一步拓展了模块的应用场景，电流信号支持4-20mA、0-20mA量程，电压信号支持0-5V、1-5V、0-10V量程，热电偶支持K、J、T等7种类型（量程覆盖-200℃-1800℃），热电阻支持PT100、PT1000等4种类型（量程覆盖-200℃-850℃）。模块内置的冷端补偿功能（精度±0.2℃）可有效提升热电偶测量的准确性，无需额外配置冷端补偿器；针对强干扰场景，模块支持可配置滤波参数（低通滤波、数字滤波），可根据现场干扰频率调整滤波系数，确保信号采集无失真。在冶金行业的高炉温度监测中，模块接入S型热电偶（量程0-1600℃），通过高精度采集与冷端补偿，可精准监测高炉炉壁温度，为高炉操作与维护提供可靠依据。
4. 全方位故障诊断与预警，提升系统可用性
模块内置完善的故障诊断机制，诊断覆盖率高达99.5%，实现通道级、模块级、通信级的全维度故障监测，大幅提升系统的可用性与可维护性。通道级诊断可实时检测每个通道的短路、断路、超量程、漂移故障：当通道短路时，模块会立即切断该通道的输入回路并报警；当通道测量值超出量程时，触发超量程报警；当通道测量值漂移超过阈值（可配置）时，触发漂移预警。模块级诊断可监测电源故障（电压过低/过压）、CPU故障、内存故障、冷端补偿故障等核心组件异常，确保模块自身运行稳定。
通信级诊断可实时监测与控制器之间的X-Bus总线通信状态，若出现通信中断、数据传输错误等异常，模块会在1ms内反馈至控制器，并通过面板故障指示灯报警。所有故障信息会实时上传至控制器及上位监控系统，包含故障类型（如“CH01超量程”“冷端补偿故障”）、故障发生时间、故障通道编号等详细信息，同时模块会存储最近200条故障日志（带时间戳），便于维护人员追溯故障原因。在核电行业的核岛冷却系统监测中，若某一温度通道出现漂移故障，模块可快速报警并定位故障通道，维护人员无需停机即可完成校准或更换，大幅缩短维护时间。
5. 宽环境适配与抗干扰，适应严苛工业场景
模块采用工业级强化设计，具备极强的环境适应性与抗干扰能力，可在各种严苛的工业现场稳定运行。在环境适应性方面，工作温度范围覆盖-40℃-70℃，可适应北方严寒地区的户外设备柜与南方高温车间的运行环境；5%-95%的宽湿度范围（无凝露）可适配潮湿的化工车间与干燥的沙漠油田场景；≤2000m的海拔适应能力满足高原地区的电力、矿山等项目需求。模块采用铝合金外壳与IP20防护等级，有效阻挡工业现场的粉尘侵入，保护内部电路不受损坏。
抗干扰性能是模块的突出优势，通过多重电磁兼容设计（信号隔离、电源滤波、屏蔽接地），模块顺利通过IEC 61000-4系列抗干扰测试：在ESD ±15kV空气放电、±8kV接触放电的干扰下，信号采集误差≤±0.01% FS；在EFT ±2kV电源干扰、±1kV信号干扰的环境下，模块运行稳定无故障；在浪涌 ±4kV线-地干扰的冲击下，电源回路与信号回路均能正常工作。在轨道交通行业的列车牵引系统监测中，周围存在大量牵引电机与变频器产生的强电磁干扰，模块仍能精准采集牵引变流器温度、牵引电机电流等关键参数，无信号失真或误报警现象。
6. 灵活兼容与热插拔，简化集成与维护
模块具备极强的兼容性与便捷的维护设计，大幅简化系统集成与后期维护流程。在兼容性方面，可无缝适配HIMA X-series系列安全控制器，无需额外开发驱动程序，通过HIMA X-Designer软件即可完成模块组态、参数配置与校准；支持与第三方监控系统（如西门子WINCC、罗克韦尔FactoryTalk）通信，通过OPC UA协议实现数据交互，适配不同厂家的系统架构。模块采用19英寸3U标准机架安装设计，可与其他HIMA X-series模块（如输出模块、通信模块）密集布置，节省机柜空间。
热插拔功能是模块维护便捷性的核心体现，模块支持在线热插拔，在控制器不停机的情况下即可完成模块的更换，更换过程中控制器会自动切换至冗余模式，确保信号采集与安全控制不中断。在石油化工行业的连续生产装置中，若某一模块出现故障，维护人员可在系统正常运行的情况下快速更换模块，既保障了生产连续性，又提升了维护效率。此外，模块的参数配置与校准数据可通过软件备份与恢复，更换新模块后可快速导入参数，无需重新校准，缩短调试时间。
四、安装与调试指南
1. 安装操作步骤
- 安装前准备：确认模块型号为HIMA X-AI3201 985210213，外观无破损、接口无变形、指示灯无损坏；准备安装工具（十字螺丝刀、扭矩扳手、压线钳、万用表、绝缘电阻测试仪、标准信号源）、19英寸3U机架、电源电缆（2×1.5mm²铜芯屏蔽电缆）、信号电缆（双绞屏蔽电缆，根据信号类型选择：热电偶用补偿导线，热电阻用三芯/四芯屏蔽线）、X-Bus总线电缆（HIMA专用）、绝缘胶带、标签纸；检查安装环境：温度-40℃-70℃，湿度5%-95%，无腐蚀性气体、强电磁干扰源，安装位置通风良好，远离高温热源（如蒸汽管道、变频器），预留至少15cm散热空间。
- 模块固定：将19英寸3U机架固定在控制柜内，确保机架水平且牢固；将模块对准机架导轨，平稳推入直至模块面板与机架齐平，用M6螺丝将模块固定在机架上，扭矩扳手拧紧至2.5-3.0N·m，确保模块无松动。安装后需保证模块外壳与控制柜接地良好，接地电阻≤1Ω，接地电缆采用4mm²铜芯电缆。
- 电缆连接：电源电缆连接：断开主电源，将DC 24V冗余电源的“+24V”“0V”分别接入模块“P1+”“P1-”和“P2+”“P2-”端子（双电源输入），端子螺丝拧紧至0.8-1.0N·m；用绝缘电阻测试仪检测电源电缆绝缘电阻≥1MΩ。信号电缆连接：根据信号类型分组接线，电流/电压信号接入“AI01-AI32”端子（“+”“-”对应），热电偶信号接入“TC01-TC32”端子（注意正负极），热电阻信号接入“RTD01-RTD32”端子（三线/四线制对应）；信号电缆屏蔽层单端接地（与模块PE端子连接），端子螺丝拧紧至0.5-0.8N·m。总线电缆连接：将HIMA X-Bus专用电缆接入模块“BUS IN”和“BUS OUT”端子（用于级联多个模块），端子螺丝拧紧至0.8N·m，总线末端安装终端电阻（120Ω）。
- 接线检查：用万用表检测电源电缆接线正确性，确保无短路或反接；检查信号电缆与总线电缆引脚对应关系，避免接错（尤其是热电偶正负极、热电阻三线制接线）；整理电缆，用扎带固定在电缆线槽内，信号电缆与电源电缆间距≥30cm，热电偶电缆与其他信号电缆分开敷设；标记电缆功能（如“AI01-反应釜压力”“TC01-炉膛温度”）。
- 安装后检查：手动晃动模块与电缆，确认无松动；检查指示灯、接口无遮挡；接通冗余电源，观察模块电源指示灯（PWR1、PWR2）是否绿色常亮，运行指示灯（RUN）闪烁（1次/秒），无故障指示灯（FAULT）点亮，随后断开电源。
2. 调试操作流程
- 调试前准备：接通模块冗余DC 24V电源，观察电源指示灯、运行指示灯正常，无故障报警；将调试电脑通过以太网连接至HIMA X-series控制器，启动HIMA X-Designer软件，建立与控制器的通信连接，在“设备组态”界面识别到模块型号“X-AI3201 985210213”，通信状态显示“正常”。若PWR灯不亮，检查电源接线；若通信失败，核对总线电缆连接或控制器参数。
- 参数配置：进入X-Designer软件“模块参数”界面，配置核心参数——基础参数：按通道组配置信号类型（如组1设为“PT100”、组2设为“4-20mA”），设置每个通道的量程（如4-20mA对应0-10MPa）、通道名称（如“AI01-塔顶压力”）；采集参数：设置采样速率（默认10Hz）、滤波系数（根据现场干扰调整）、冷端补偿方式（热电偶通道启用）；诊断参数：启用通道故障诊断、漂移预警功能，设置漂移阈值（如±0.1% FS）；总线参数：设置模块总线地址（1-255，与控制器组态一致）。参数配置后点击“下载”并重启模块生效。
- 通道校准：进入“校准”界面，采用标准信号源对通道进行校准——电流/电压校准：对电流通道输入标准信号（如4mA、20mA），点击“校准零点”“校准满量程”；对电压通道输入标准信号（如0V、5V），完成校准；温度校准：对热电偶通道放入恒温槽（标准温度点，如100℃），完成校准；对热电阻通道接入标准电阻（如100Ω对应0℃），完成校准；校准后保存校准数据，检查各通道测量误差≤±0.05% FS。
- 功能测试：信号采集测试：接入实际传感器或标准信号源，观察软件显示的测量值是否稳定、准确，无跳变；故障模拟测试：人为短路某一通道，软件立即显示“CHXX短路”故障报警，模块FAULT灯点亮；模拟超量程信号，触发超量程报警；同步性能测试：在同一控制器下接入2台X-AI3201模块，通过软件发送同步采集指令，观察两台模块的通道数据更新时间，确保偏差≤0.1ms。
- 系统联调：将模块与现场传感器（如压力变送器、热电偶、热电阻）连接，启动安全系统与监控系统；模拟现场设备正常运行与故障场景（如压力超量程、传感器断线），检查模块是否能准确采集信号并上传至控制器，控制器是否能根据信号触发相应的安全动作（如紧急停车、声光报警）；连续运行72小时，监测模块运行状态稳定，无异常报警后完成调试。
3. 日常维护与故障处理
3.1 日常维护规范
- 日常巡检：每日开机前检查模块电源指示灯、运行指示灯、故障指示灯状态，确保无异常报警；运行过程中每4小时检查模块表面温度（≤65℃），用手触摸无明显发烫感；每周清理模块表面与接口处粉尘（用干燥毛刷轻扫，避免用水或酒精擦拭），检查电缆连接牢固性。
- 定期维护：每月通过X-Designer软件检查模块参数完整性，备份参数配置与校准数据；每季度对模块进行通道功能测试与校准（采用标准信号源），验证测量精度；每半年用绝缘电阻测试仪检测电源电缆、信号电缆绝缘电阻（≥1MΩ）；每年检查模块内部电容、接线端子、AD转换器的老化情况，对老化部件及时更换（必须使用HIMA原厂配件）。
- 特殊环境维护：在高湿度（≥90%）环境下，每月检查模块内部是否有凝露，若有凝露需停机干燥后再运行；在低温（≤-20℃）环境下，设备开机前需预热20分钟，再接入信号；在多粉尘环境下，每月检查接口处粉尘堆积情况，清理后涂抹少量防锈油脂；在强电磁干扰环境下，每季度检查屏蔽接地的可靠性。
3.2 常见故障处理
故障现象 | 可能原因 | 处理步骤 | 注意事项 |
电源指示灯不亮，模块无反应 | 1. 冗余电源均未接通；2. 电源电缆接触不良或短路；3. 电源电压超出范围；4. 模块电源电路故障 | 1. 用万用表检测两路DC 24V电源电压；2. 断开电源，重新插拔电源电缆并拧紧端子，检测电缆绝缘电阻；3. 确认电源电压在21.6V-26.4V范围内；4. 采用热插拔方式更换备用模块，故障未解决联系HIMA官方售后 | 电源短路可能导致模块烧毁；热插拔需佩戴绝缘手套，遵循安全操作流程 |
某一通道测量值偏差过大 | 1. 信号电缆接触不良或接错；2. 现场传感器故障或未校准；3. 通道未校准或校准数据丢失；4. 现场干扰严重 | 1. 检查该通道电缆连接，重新插拔并拧紧端子；2. 用标准信号源测试传感器，确认是否故障或需校准；3. 通过X-Designer软件重新校准该通道；4. 加强信号电缆屏蔽，远离高压电缆，调整滤波参数 | 传感器校准需使用符合标准的校准设备；通道校准需记录校准数据 |
模块FAULT灯常亮，报通信故障 | 1. X-Bus总线电缆接触不良或短路；2. 总线地址配置错误；3. 终端电阻未安装或故障；4. 控制器通信接口故障 | 1. 检查总线电缆连接，检测电缆通断；2. 核对模块总线地址与控制器组态是否一致；3. 检查总线末端终端电阻（120Ω），损坏则更换；4. 更换备用模块测试通信，排除控制器故障 | 总线地址需唯一，不可与其他模块冲突；终端电阻仅安装在总线末端 |
热电偶通道测量值偏差过大 | 1. 热电偶正负极接反；2. 补偿导线型号不匹配；3. 冷端补偿故障；4. 热电偶老化或损坏 | 1. 检查热电偶接线正负极，重新连接；2. 确认补偿导线型号与热电偶匹配（如K型热电偶用K型补偿导线）；3. 检查冷端补偿器状态，通过软件重新校准冷端；4. 更换热电偶并重新校准通道 | 补偿导线需与热电偶型号一致；冷端补偿校准需在恒温环境下进行 |
