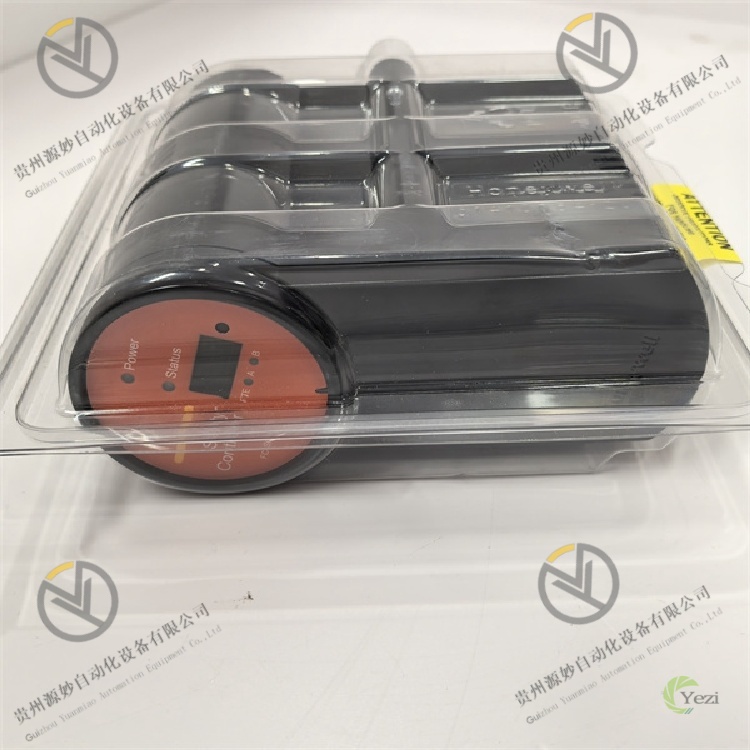

Honeywell FC-SCNT01 51454926-176

一、技术参数

1. 核心安全与信号处理参数：采用8输入8输出的16通道设计，输入通道适配24V DC工业标准信号，支持干接点/湿接点信号采集，可接入烟雾探测器、压力开关、液位开关等现场安全设备；输出通道额定电流400mA，可驱动紧急切断阀、报警灯、联锁开关等执行机构，实现安全场景下的快速响应。模块搭载高精度信号处理单元，输入信号扫描速率≤10ms，确保故障信号无延迟捕捉；支持通道级信号隔离，隔离电压达2500V AC，有效抵御工业现场电磁干扰，保障信号采集准确性。作为SIL 3认证产品（符合IEC 61508标准），可独立承担单一安全仪表功能，也可组网实现复杂联锁逻辑。
2. 通信与集成参数：支持CANopen与Modbus TCP/IP双工业通信协议，可无缝接入霍尼韦尔Safety Manager SC组态软件及第三方SCADA系统，实现安全逻辑组态、状态监控与数据追溯的一体化管理。模块通过专用安全总线与S300控制器主机互联，通信速率达1Mbps，数据传输延迟≤50ms，且具备CRC数据校验与地址识别功能，确保控制指令与诊断数据的传输完整性，避免误动作风险。支持在线组态下载功能，组态更新时不中断安全控制回路运行。
3. 结构与硬件参数：采用模块化封装设计，适配S300系列标准机架，安装便捷且支持热插拔操作，可在系统不停机状态下完成模块更换，大幅降低维护导致的安全风险。外壳采用高强度阻燃工程塑料，防护等级达IP67，可直接部署于户外或粉尘、飞溅水等恶劣现场环境，无需额外防护柜体。模块正面配备16个通道状态指示灯、电源指示灯及通信指示灯，可直观反馈各通道运行状态与故障信息，配合诊断接口实现快速故障定位。
4. 环境与可靠性参数：遵循工业级宽温运行标准，工作温度范围-40℃~+70℃，可适配寒区户外机柜、高温化工车间等极端环境；存储温度范围-40℃~+85℃，相对湿度适应范围5%~95%（无凝露），在沿海高盐雾、矿井湿热环境中可稳定运行。电源设计支持24V DC宽幅输入（18-36V DC），具备过压、欠压保护功能，支持冗余电源接入，确保供电中断时安全逻辑不失效。平均无故障工作时间（MTBF）≥1,000,000小时，支持7×24小时连续运行，满足流程工业无间断安全监控需求。

二、功能特点

1. SIL 3安全认证+故障安全设计，风险可控性优异：核心亮点在于通过SIL 3安全完整性认证，是目前流程工业安全控制的最高等级模块之一，可独立承担紧急停车、燃烧器管理等关键安全功能，相比SIL 2模块，危险失效概率降低60%以上。模块采用双通道冗余结构，单通道故障时可自动切换至备用通道，切换时间≤10ms，确保安全逻辑不中断；故障时自动输出预设安全状态，如紧急切断阀关闭、设备停机等，从硬件层面杜绝危险状态延续。
2. 模块化组态+全通道诊断，运维效率提升：支持通过霍尼韦尔Safety Manager SC软件进行图形化组态，内置燃烧器管理、紧急停车等标准化安全控制逻辑库，组态效率提升50%，无需编写复杂代码即可完成定制化逻辑配置。具备全通道在线诊断功能，可实时监测每个输入/输出通道的信号状态、线路连接完整性及模块内部电路健康状况，故障时通过指示灯与通信总线双重报警，配合诊断日志可快速定位故障点，故障排查时间缩短至10分钟内。
3. IP67防护+宽温适配，部署限制少：IP67高防护等级可直接抵御粉尘侵入与低压水泼溅，在化工车间冲洗作业区、户外火灾检测站等场景无需搭建防护机柜，部署成本降低40%；-40℃~+70℃宽温设计适配寒区油田、高温冶金车间等极端环境，配合2500V AC电气隔离，可在强电磁干扰、温度剧烈波动的场景稳定运行，设备故障率较普通安全模块降低50%。
4. 开放协议+热插拔设计，扩展性与可用性强：支持CANopen与Modbus TCP/IP开放协议，可无缝对接第三方PLC、智能仪表及安全监控平台，解决跨品牌安全系统集成难题；热插拔功能允许在系统运行中更换模块，配合冗余配置实现"零停机维护"，在石油化工连续生产场景中，可避免维护导致的非计划停机损失。

三、工作原理与应用

3.1 工作原理

3.2 应用场景

• 石油化工紧急停车系统（ESD）：在某大型炼油厂催化裂化装置ESD系统中，FC-SCNT01模块作为核心联锁执行单元，通过输入通道采集反应器压力（0-10MPa）、温度（0-500℃）及可燃气体浓度（0-100%LEL）信号，当任意参数超标时，在50ms内通过输出通道触发进料泵停机、切断阀关闭等联锁动作。SIL 3认证确保联锁逻辑可靠执行，IP67防护等级适配装置区粉尘与飞溅水环境，冗余配置实现年安全运行率达99.99%。
• 燃烧器安全管理系统（BMS）：在天然气发电厂锅炉燃烧器管理系统中，模块接入火焰检测器、燃气压力开关、风量传感器等设备信号，通过组态的"点火许可逻辑"（如燃气压力正常+风量达标）控制点火装置启停，当检测到熄火信号时，立即切断燃气供应并触发报警。宽温设计适配锅炉周边-10℃~+60℃温度波动，全通道诊断功能可提前预警火焰检测器线缆破损，避免误点火或熄火失控风险。
• 化工园区火灾与气体检测系统（FGS）：在某化工园区罐区FGS系统中，多台FC-SCNT01模块组网运行，每台模块接入8个可燃气体探测器与8个火焰探测器信号，当检测到某罐区气体泄漏时，模块立即驱动该区域喷淋装置启动、声光报警器报警，并通过Modbus TCP/IP协议将报警信息上传至园区应急指挥中心。IP67防护等级适配罐区户外部署，SIL 3认证确保报警与联锁动作无误判，有效降低泄漏爆炸风险。
• 制药行业无菌生产安全控制：在生物制药无菌发酵车间，模块接入压差传感器、无菌门开关状态及消毒剂浓度检测器信号，当压差低于设定值或无菌门未关闭时，立即切断发酵罐进料阀门并触发车间报警，防止杂菌污染。宽温湿度适应能力适配车间20℃~40℃、40%~60%RH的环境要求，在线诊断功能避免因传感器故障导致的生产中断。

四、常见故障及解决办法

1. 故障1：输入通道无信号或信号异常（诊断报警）可能原因：现场传感器故障、输入线缆开路或接触不良、通道短路触发保护、模块内部信号调理电路故障。
2. 解决办法：① 更换同型号备用传感器测试，确认传感器故障后更换并校准；② 检查输入线缆接头紧固性，用万用表检测线缆通断，清理端子氧化层；③ 用万用表测量通道输入电阻，确认短路时排查前端设备，故障排除后重启模块恢复保护；④ 若以上措施无效，执行热插拔更换模块，故障模块返厂检修信号调理电路（需确保备用模块组态一致）。
3. 故障2：与控制器主机通信中断（通信指示灯闪烁）可能原因：通信线缆接触不良或断线、通信协议参数不匹配（如波特率、地址）、CANopen总线终端电阻缺失（120Ω）、总线负载过载。
4. 解决办法：① 重新插拔通信线缆并紧固，用万用表检测线缆通断；② 通过Safety Manager SC软件核对模块通信参数（波特率默认1Mbps），确保与主机一致；③ 检查总线两端是否安装120Ω终端电阻，缺失时加装匹配电阻；④ 确认总线上模块数量≤32个，超出时拆分总线或增加总线扩展器。
5. 故障3：输出通道无动作或动作延迟可能原因：执行器负载超出模块驱动能力（＞400mA）、输出线缆接触不良、安全逻辑组态错误、冗余通道切换故障。
6. 解决办法：① 断开输出线缆，用万用表测量模块输出信号，若信号正常则排查执行器故障（如阀门卡涩）；② 重新紧固输出线缆接头，更换老化线缆；③ 检查Safety Manager SC组态逻辑，确认联锁条件设置正确，重新下载组态后测试；④ 触发冗余切换测试，若切换延迟＞10ms，检查冗余电源电压（确保24V±5%）。
7. 故障4：模块故障灯常亮（诊断报警）可能原因：供电电压异常（＜18V或＞36V）、模块内部诊断电路故障、通道短路导致整体保护触发、环境温度超出运行范围。
8. 解决办法：① 用万用表测量供电电压，波动较大时加装24V DC稳压器；② 检查机柜内温度，确保≤70℃，高温时增加散热风扇；③ 逐一断开输入/输出通道，排查短路通道并处理，之后重启模块；④ 若以上措施无效，热插拔更换备用模块，故障模块返厂进行安全认证级检修。
