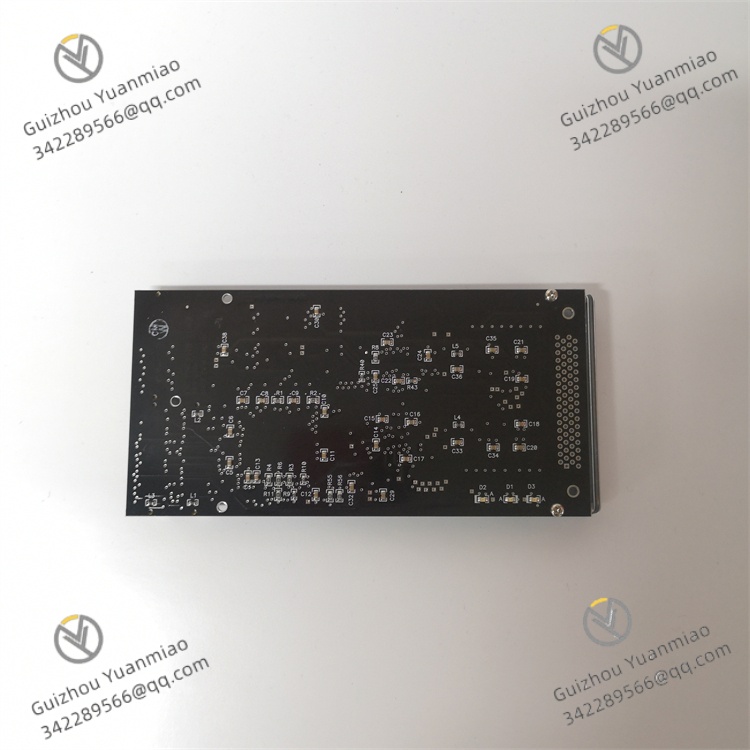

AMAT 0100-71267

AMAT 0100-71267 是应用材料（Applied Materials, AMAT）专为半导体前道制程设备研发的高精度控制模块，核心定位为 “晶圆处理设备（如化学气相沉积（CVD）、物理气相沉积（PVD）、刻蚀机）的工艺参数控制与信号交互中枢”，主要服务于半导体芯片制造（如逻辑芯片、存储芯片生产）、先进封装等领域，是 AMAT Centura、Endura 等系列半导体设备的核心配套控制模块，承担 “工艺参数精准调控 - 设备状态实时监测 - 外部设备协同联动” 的关键任务。

1. 工艺参数控制参数

• 支持控制类型：

• 温度控制：适配电阻加热 / 射频加热方式，控制范围 - 100℃~+800℃，控制精度 ±0.1℃（针对晶圆载台温度，满足 CVD/PVD 工艺对温度均匀性的严苛要求）；

• 压力控制：支持真空压力（10⁻⁹~10⁵Pa）与常压控制，适配电容式压力传感器，控制精度 ±0.5% F.S.（如腔室真空度控制在 10⁻⁶Pa 时，波动范围≤5×10⁻⁹Pa）；

• 气体流量控制：支持 4-20mA 信号控制质量流量控制器（MFC），适配 N₂、Ar、O₂、特种工艺气体（如 SiH₄、NH₃），控制范围 0-5000 sccm，控制精度 ±0.2% F.S.；

• 射频功率控制：支持 0-3000W 射频功率调节，适配 AMAT 射频电源，控制精度 ±0.1% F.S.，相位控制精度 ±0.5°（满足刻蚀工艺对等离子体密度的精准调控）；

• 控制响应时间：温度 / 压力控制≤10ms，气体流量控制≤5ms，射频功率控制≤1ms，确保工艺参数快速稳定，减少晶圆处理过程中的参数波动；

• 闭环控制能力：内置 PID（比例 - 积分 - 微分）及先进控制算法（如模糊控制、模型预测控制），支持参数自整定，可根据不同工艺阶段（如预热、沉积、冷却）自动优化控制参数，消除稳态误差。

2. I/O 与通信参数

• 数字量输入（DI）：16 路光电隔离 DI 通道，支持 24V DC 干接点信号，响应时间≤100μs，用于采集设备状态（如腔室门开关、晶圆存在信号）；

• 数字量输出（DO）：12 路继电器输出通道（24V DC，最大负载 2A / 点），用于控制设备执行器（如阀门开关、电机启停），输出延迟≤500μs；

• 模拟量输入（AI）：8 路差分模拟量输入通道，支持 4-20mA DC（精度 ±0.05% F.S.）、0-10V DC（精度 ±0.05% F.S.），适配各类工艺传感器（压力、温度、流量传感器）；

• 模拟量输出（AO）：8 路模拟量输出通道，支持 4-20mA DC（负载能力 0-500Ω，精度 ±0.05% F.S.），用于控制 MFC、射频电源等设备；

• 通信接口：标配 1 个千兆以太网端口（支持 TCP/IP、EtherNet/IP 协议，用于与设备主控制器通信）、1 个 RS485 端口（支持 Modbus-RTU 协议，用于与传感器 / 执行器通信），通信延迟≤1ms，支持与 AMAT Equipment Control Software（ECS）无缝对接。

3. 冗余与安全参数

• 冗余架构：关键控制电路（如温度控制、压力控制回路）采用 “1oo2”（二取一）冗余设计，双路独立采集传感器信号、执行控制算法，当一路电路故障时，另一路无扰切换，切换时间≤50μs；

• 故障检测：支持 “模块级 - 通道级 - 电路级” 三级诊断，可检测传感器断线、执行器故障、电路元件失效、通信中断等 20 + 故障类型，诊断覆盖率≥99.5%，故障检测时间≤100μs，故障信息通过通信接口实时上传至设备主控制器，并触发本地报警（红色 LED 灯常亮）；

• 安全功能：具备 “工艺联锁” 功能，预设安全阈值（如腔室压力超过 10⁵Pa、温度超过 850℃），当参数超限时，立即输出紧急停机指令（ESD），响应时间≤1ms，符合半导体设备安全标准（SEMI S2/S3）。

1. 物理规格

• 尺寸：长 200mm× 宽 150mm× 高 80mm（19 英寸 3U 机架安装，适配 AMAT 设备标准控制柜），重量约 1.5kg，模块化设计支持单人带电热插拔（更换时间≤5 分钟），插拔时自动断开信号连接，避免影响其他设备运行；

• 接线端子：采用镀金防水接线端子（兼容 0.5-2.5mm² 导线），输入 / 输出 / 电源端子分区独立，配备防尘防水盖板（防护等级 IP65），防止半导体工厂洁净室中的微尘、水汽侵入；

• 标识与显示：模块正面配备 OLED 显示屏（分辨率 128×64），实时显示关键工艺参数（温度、压力、流量值）、模块运行状态（正常 / 故障）、冗余回路工作状态；配备 3 个 LED 指示灯（电源：绿色常亮；运行：蓝色闪烁；故障：红色常亮 / 闪烁），直观反馈模块状态。

2. 环境适应性

• 工作温度：15℃~40℃（半导体洁净室标准环境温度），温度波动≤±2℃时，控制精度无衰减；

• 湿度：30%~60% RH（无冷凝，符合 SEMI F47 标准），在洁净室高湿环境中，电路板无腐蚀、无漏电；

• 防护等级：IP54（模块本体）、IP65（接线端子），适配半导体洁净室（Class 100/1000）环境，可抵御微尘、少量水汽侵袭；

• 抗振动与冲击：抗振动等级 5g（10Hz~2000Hz，符合 IEC 60068-2-6 标准），可承受半导体设备运行时的轻微振动；抗冲击等级 15g（11ms 脉冲，符合 IEC 60068-2-27 标准），能抵御设备搬运、维护时的瞬时冲击；

• 电磁兼容性（EMC）：符合 EN 61000-6-2/EN 61000-6-4 标准，传导发射≤40dBμV（150kHz~30MHz），辐射发射≤30dBμV/m（30MHz~1GHz），静电放电（ESD）防护 ±15kV（空气放电）/±8kV（接触放电），避免对半导体设备中的敏感电路（如晶圆定位系统）造成干扰。

1. 供电要求：支持双路冗余电源输入（24V DC，宽幅适应 20-28V DC），单路功耗≤20W（满配置时），双路电源自动负载均衡，当一路电源故障时，另一路在≤100μs 内接管全部负载，确保模块持续运行；

2. 隔离性能：模拟量 / 数字量通道之间、电源与信号之间采用电气隔离，隔离电压≥2500Vrms/1 分钟，共模抑制比（CMRR）≥120dB（50Hz），差模抑制比（DMRR）≥100dB，有效阻断地环路干扰与信号串扰，保障工艺参数采集精度；

3. 可靠性指标：平均无故障时间（MTBF）≥200,000 小时（Telcordia SR-332 标准，25℃），设计寿命≥8 年（匹配半导体设备折旧周期），关键元器件（如 A/D 转换器、CPU、继电器）采用半导体级宽温选型（工作温度 - 40℃~+85℃），支持 “通道级故障隔离”（某通道故障时，自动屏蔽该通道，不影响其他通道运行）；

4. 洁净室适配性：表面采用防静电涂层（表面电阻 10⁶~10⁹Ω），符合半导体洁净室防静电要求（SEMI S20）；模块外壳采用无挥发、无颗粒脱落材料（如阳极氧化铝），避免污染洁净室环境，影响晶圆良率。

1. 多参数高精度协同控制：可同时实现温度、压力、气体流量、射频功率等多工艺参数的协同控制，通过内部高速数据总线（速率≥100Mbps）实现参数间的实时联动。例如，在 CVD 沉积工艺中，当腔室压力从 10⁻⁶Pa 波动至 1.2×10⁻⁶Pa 时，模块在 5ms 内调节 MFC 气体流量（从 200 sccm 增至 220 sccm），同时微调射频功率（从 1500W 降至 1450W），将压力稳定回 10⁻⁶Pa，确保沉积薄膜厚度均匀性（偏差≤1%），避免因参数波动导致晶圆良率下降；

2. 工艺配方存储与调用：内置 1000 组工艺配方存储区，可存储不同晶圆规格（如 8 英寸 / 12 英寸）、不同工艺步骤（如沉积、退火、刻蚀）的控制参数（温度曲线、压力设定值、流量配比等）。生产时，通过设备主控制器一键调用配方，模块 10ms 内完成参数加载与初始化，无需人工逐参数设置，减少工艺切换时间（从 30 分钟缩短至 5 分钟），提升生产效率；

3. 非线性补偿与自适应调节：针对半导体工艺中常见的参数非线性问题（如 MFC 小流量时的非线性、温度传感器的非线性误差），内置非线性补偿算法，通过软件修正传感器与执行器的非线性特性。同时支持 “自适应调节” 功能，根据晶圆处理数量（如每处理 100 片晶圆）自动校准控制参数，抵消元器件老化导致的精度衰减（如温度控制精度从 ±0.1℃漂移至 ±0.15℃时，自动修正至 ±0.1℃内）。

1. 关键回路冗余保障：温度、压力等核心工艺控制回路采用 “1oo2” 冗余设计，双路独立传感器采集信号、双路 CPU 执行控制算法，当一路传感器断线或 CPU 故障时，另一路无缝接管，切换过程中工艺参数波动≤0.1% F.S.，避免设备停机。例如，在 PVD 工艺中，主路温度传感器突然故障（显示温度跳变至 900℃），备用传感器立即接管，模块继续控制载台温度稳定在 400℃，未对正在处理的晶圆造成影响，避免了单批次（25 片）晶圆报废（损失约 50 万元）；

2. 三级故障诊断与快速定位：通过 “模块级 - 通道级 - 电路级” 三级诊断，精准定位故障位置。例如，当检测到 “气体流量控制偏差超标” 时，模块先判断是否为 MFC 故障（通道级诊断），再检查模拟量输出电路是否正常（电路级诊断），最终通过故障代码 “F07=AO 通道 3 输出异常” 明确故障点，运维人员可直接更换对应通道电路元件，故障处理时间从 4 小时缩短至 1 小时；

3. 洁净室适配与长寿命设计：采用半导体洁净室专用材料与工艺，外壳无颗粒脱落、无挥发物，避免污染晶圆；关键元器件采用工业级长寿命选型（如继电器寿命≥100 万次动作），模块整体设计寿命达 8 年，匹配半导体设备 “7×24 小时” 连续运行需求，减少因模块老化导致的非计划停机（每年可减少 3-5 次停机，每次停机损失≥20 万元）。

1. 软硬件无缝兼容：硬件上，尺寸、接口定义完全适配 AMAT Centura、Endura 等系列设备的控制柜，可直接替换老旧模块（如 0100-71266），无需改造机柜；软件上，支持 AMAT ECS 控制系统的全部指令集，可直接接入现有设备控制网络，无需开发额外驱动程序，系统集成周期从 1 个月缩短至 1 周；

2. 工艺协同与数据交互：可与 AMAT 设备的其他核心模块（如晶圆传输模块、真空系统模块）实现实时数据交互，协同完成复杂工艺流程。例如，在刻蚀工艺中，当晶圆传输模块发出 “晶圆到位” 信号后，模块立即启动刻蚀工艺（调节腔室压力至 10⁻³Pa、射频功率至 2000W），工艺完成后自动向传输模块发出 “晶圆传出” 信号，实现全流程自动化；

3. 远程监控与运维：支持通过 AMAT ECS 系统远程查看模块运行状态（工艺参数、故障记录、冗余回路状态），远程修改工艺配方、校准控制参数；支持远程固件升级（通过以太网下载新固件，无需现场拆机），运维人员无需进入洁净室（需穿无尘服，操作繁琐）即可完成维护，提升运维效率。

1. 安装前准备

• 模块检查：开箱后确认模块外观无变形、接线端子无损坏，标签型号 “0100-71267” 与订单一致，附件（安装卡扣、防尘盖板、说明书、备用保险丝）齐全；使用万用表检测模块电源端子间电阻（正常应为无穷大），确保无短路；

• 工具与材料：准备十字螺丝刀（PH2，防静电手柄）、剥线钳（防静电）、压线钳、万用表（直流电压档）、防静电手环，确认 AMAT 设备控制柜内 3U 高度槽位空闲（如 Slot 5），且设备已断电（断开主电源与备用电源）；

• 环境确认：洁净室环境符合 Class 1000 标准（微尘浓度≤1000 个 /ft³），控制柜内通风良好，模块安装位置与其他模块间距≥20mm（避免散热干扰），接地电阻≤1Ω（符合 SEMI S2 防静电要求）。

2. 安装步骤

• 机架固定：佩戴防静电手环，将模块两侧的安装卡扣对准控制柜 3U 导轨，缓慢推入直至卡扣卡紧（听到 “咔哒” 声），用螺丝刀拧紧卡扣上的固定螺丝（扭矩 0.5N・m），确保模块无晃动；

• 接线操作（防静电操作）：

• 电源接线：将双路 24V DC 电源分别接入 “PWR1+”“PWR1-” 与 “PWR2+”“PWR2-” 端子，注意正负极性（接反会触发电源保护，模块不启动）；

• 信号接线：AI 通道接工艺传感器（如温度传感器 “T1” 接 “AI1+”“AI1-”，压力传感器 “P1” 接 “AI2+”“AI2-”）；AO 通道接执行器（如 MFC “F1” 接 “AO1+”“AO1-”，射频电源 “RF1” 接 “AO2+”“AO2-”）；DI/DO 通道接设备状态信号与控制执行器（如腔室门开关接 “DI1”，阀门 “V1” 接 “DO1”）；

• 通信接线：以太网端口接设备主控制器的以太网交换机（使用屏蔽网线，屏蔽层接地）；RS485 端口接传感器 / 执行器的 RS485
