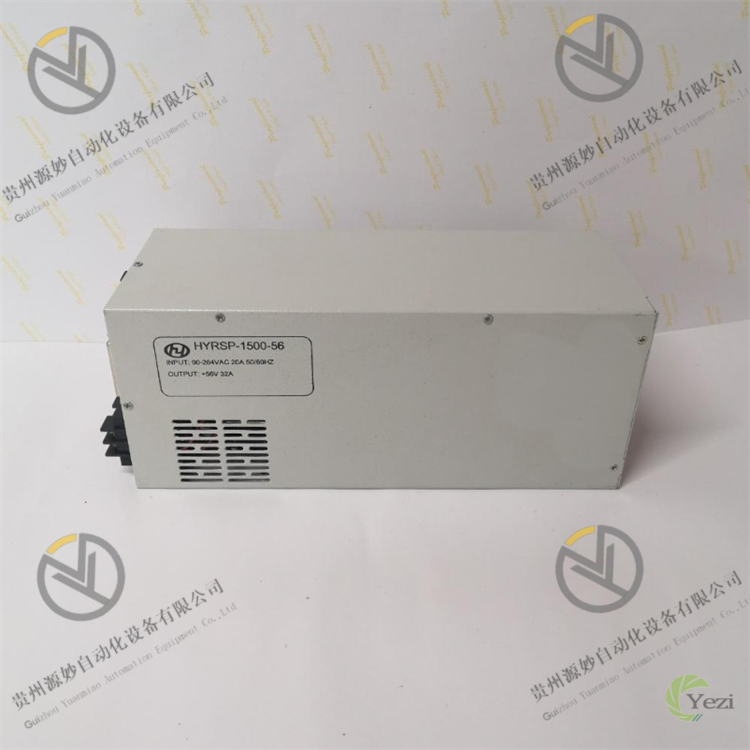

PIONEER MAGNETICS HYRSP-1500-56
一、概述
PIONEER MAGNETICS HYRSP-1500-56 是高功率密度工业级开关电源，隶属于 HYRSP 系列（High Reliability Switching Power Supply，高可靠性开关电源），核心定位为 “大功率设备的稳定直流供电单元”。
其核心价值在于：融合先锋磁电专利的高效拓扑结构与冗余设计，为医疗影像设备（如 CT 机）、工业机器人、通信基站核心设备等场景，提供 “1500W 高功率输出 + 宽输入电压范围 + 多重安全防护” 的供电解决方案。相比普通工业电源，它更聚焦 “高可靠性”（MTBF≥500,000 小时）与 “环境适应性”（-40℃-70℃宽温运行），可在复杂工况下（如医疗设备连续 24 小时运行、工业车间粉尘振动）持续稳定供电，避免因电源故障导致的设备停机或数据丢失，是高要求场景的关键供电组件。
该电源采用模块化设计，支持并联冗余扩展（多台电源并联实现更高功率输出），兼容医疗安规（UL 60601-1）与工业标准（EN 61000-6-2），同时具备低纹波、高转换效率（≥92%）特性，兼顾供电稳定性与节能需求。
二、技术参数
（一）性能参数
参数类别 | 具体规格 |
基础功能定位 | 工业级单路输出开关电源，提供 1500W 稳定直流供电，支持并联冗余扩展 |
输入参数 | 输入电压范围：85-264V AC（宽电压适配，兼容全球电网）；输入频率：47-63Hz（50/60Hz 通用）；功率因数：≥0.95（满载时，符合 EN 61000-3-2 Class A 标准）；输入电流：≤18A（115V AC 满载）/≤9A（230V AC 满载） |
输出参数 | 输出电压：56V DC（固定输出，精度 ±1%，负载变化时波动≤±0.5%）；输出电流：连续输出≤26.8A（1500W=56V×26.8A），峰值输出≤32A（持续 10 秒）；输出纹波与噪声：≤50mV P-P（20MHz 带宽内，加负载时）；转换效率：≥92%（50%-100% 负载，典型值） |
控制与保护 | 保护功能：过压保护（OVP，62-68V DC）、过流保护（OCP，28-35A）、过温保护（OTP，105℃±5℃）、短路保护（SCP，自恢复）；使能控制：支持远程使能（REM 端子，高电平使能 / 低电平关断，响应时间≤10ms）；并联功能：支持 3-5 台电源并联运行（需选配均流模块），实现 4500-7500W 总功率，均流精度≤±3% |
监控与通信 | 状态指示：LED 指示灯（绿色 “Power On” 常亮 = 正常输出，红色 “Fault” 常亮 = 故障）；遥测功能：支持输出电压 / 电流遥测（4-20mA 模拟量输出，对应 0-56V/0-26.8A）；通信接口：可选配 RS-485（Modbus RTU 协议），用于远程监控电源状态、设置输出使能 |
（二）环境与可靠性参数
参数类别 | 具体规格 |
环境适应性 | 工作温度：-40℃-70℃（-40℃-0℃时输出功率降额 10%，0℃-70℃无降额）；存储温度：-55℃-85℃；相对湿度：5%-95% RH（无凝露，符合 IEC 60068-2-3 标准）；振动耐受：10-500Hz，加速度 5g（随机振动，符合 MIL-STD-883H Method 2026）；冲击耐受：50g（11ms，半正弦波，符合 MIL-STD-883H Method 2002） |
防护性能 | 防护等级：IP20（模块本体，需安装于机柜内，防手指接触与大颗粒粉尘）；电磁兼容（EMC）：- 辐射发射：符合 EN 55032 Class B（≤54dBμV/m @30-1000MHz）；- 传导发射：符合 EN 55032 Class B（≤40dBμV @150kHz-30MHz）；- 抗扰度：符合 EN 61000-4-2（±8kV ESD 接触放电）、EN 61000-4-3（30V/m RFI 辐射抗扰） |
可靠性指标 | 平均无故障时间（MTBF）：≥500,000 小时（按 Telcordia GR-468 标准计算，25℃工况）；使用寿命：≥10 年（正常工况，电解电容寿命≥100,000 小时 @40℃）；安规认证：UL 60601-1（医疗设备）、UL 61010-1（工业控制）、CE（低电压指令）、CSA C22.2 No.60601-1 |
（三）物理与安装参数
参数类别 | 具体规格 |
尺寸与重量 | 尺寸：190mm（宽）×85mm（高）×320mm（深）（1U 标准机架高度，适配 19 英寸工业机柜）；重量：≤3.5kg（不含连接线） |
安装方式 | 19 英寸机架安装（需搭配导轨套件）或壁挂安装；散热方式：强制风冷（内置 2 个 60mm 温控风扇，50℃以下风扇低速运行，50℃以上高速运行，噪音≤55dB @1m）；安装间距：机架内上下间距≥20mm，左右间距≥15mm（确保散热风道通畅） |

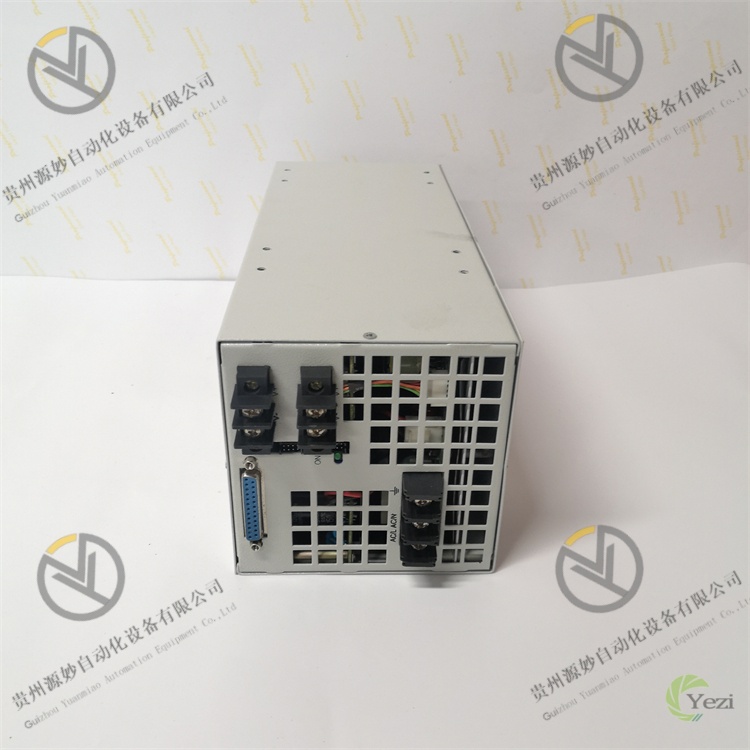

接口标识 | 输入端子：AC 输入插座（IEC 320 C19，兼容 16A 电源线）、接地端子（M4 螺丝，接地电阻≤1Ω）；输出端子：6.3mm 插片端子（+V/-V，支持 10-16mm² 导线）、遥测 / 使能端子（凤凰端子，支持 0.5-2.5mm² 导线）；风扇接口：内置风扇，无需外部接线（电源内部供电） |
三、功能特点
（一）高可靠性与宽环境适应，适配严苛场景
- 宽温宽压设计：-40℃-70℃工作温度覆盖极寒（如户外通信基站冬季）与高温（如工业车间设备密集区）环境，85-264V AC 宽输入适配全球电网（如 110V 美国电网、220V 中国电网），无需额外电压转换模块；
- 多重防护机制：过压 / 过流 / 过温 / 短路四重保护，且过流、短路保护为 “自恢复型”（故障排除后自动重启输出，无需人工复位），减少医疗设备、工业机器人的停机时间；
- 长寿命元器件选型：采用军工级电解电容（寿命≥100,000 小时 @40℃）、耐高温 MOS 管（耐温 150℃），MTBF≥500,000 小时，满足医疗设备 “连续 24 小时运行”“5 年无故障” 的严苛要求。
（二）高功率密度与高效节能，平衡性能与成本
- 高功率密度：1U 机架高度（85mm）实现 1500W 功率输出，相比传统 2U 电源节省 50% 机架空间，适配通信基站、医疗设备的 “紧凑化” 设计需求；
- 高效转换与低纹波：≥92% 转换效率（满载时）降低电源自身功耗（1500W 输出时功耗仅 125W），节省电费；输出纹波≤50mV P-P，避免对医疗影像设备（如 CT 机探测器）、工业 PLC 的信号干扰，确保设备精度；
- 温控风扇降噪：内置温控风扇根据温度自动调节转速，低温时低速运行（噪音≤45dB），适合医疗诊室（需低噪音）；高温时高速散热，保证功率输出稳定，兼顾 “低噪音” 与 “高散热” 需求。
（三）灵活扩展与智能监控，降低系统复杂度
- 并联冗余扩展：支持 3-5 台电源并联（需均流模块），总功率可达 4500-7500W（如工业机器人工作站多轴驱动器供电），且并联系统具备 “N+1 冗余”（如 4 台并联时，1 台故障不影响总输出），提升供电可靠性；
- 远程控制与遥测：通过 REM 端子实现远程使能（如 PLC 控制电源启停），4-20mA 遥测信号实时反馈输出电压 / 电流（如医疗设备监控系统可实时查看电源负载率），选配 RS-485 后可远程修改输出使能、读取故障日志；
- 安规兼容性强：同时符合医疗 UL 60601-1（漏电流≤100μA）与工业 UL 61010-1 标准，可跨场景使用（如同一品牌的医疗设备与工业设备共用同型号电源，降低库存成本）。
（四）易用性设计，简化安装与维护
- 直观状态指示：绿色 “Power On” 灯亮 = 正常输出，红色 “Fault” 灯亮 = 故障（如过温、过流），无需专业工具即可快速判断电源状态；
- 标准化接口：AC 输入采用 IEC 320 C19 通用插座（兼容市面上多数工业电源线），输出采用 6.3mm 插片端子（接线便捷，接触电阻小），遥测 / 使能端子为凤凰端子（防反接设计）；
- 故障自诊断：故障时红色灯常亮，且遥测信号输出 “满量程”（如过流时电流遥测输出 20mA），配合上位系统可快速定位故障类型（如过温 / 过流），缩短维护时间。
四、应用领域
（一）医疗设备：CT 机、核磁共振（MRI）电源供应
应用场景
CT 机的探测器、高压发生器需 56V DC 稳定供电（功率 1200W，负载波动 ±10%），要求电源漏电流≤100μA（符合医疗安规）、输出纹波≤50mV（避免干扰探测器信号），且需在 24℃-28℃医疗诊室环境下低噪音运行（≤50dB）。
模块功能实现
- 安规与纹波控制：符合 UL 60601-1 医疗安规，漏电流≤80μA（远低于 100μA 限值），输出纹波≤45mV P-P，确保 CT 机探测器采集的影像无 “噪点”；
- 低噪音运行：医疗诊室温度≤28℃，电源风扇低速运行（转速 2000rpm），噪音≤48dB @1m，不影响医生与患者交流；
- 冗余备份：采用 2 台电源并联（N+1 冗余），总功率 3000W，单台故障时另一台自动承担 1200W 负载，避免 CT 机突然停机导致的检查中断。
（二）工业自动化：工业机器人工作站供电
应用场景
6 轴工业机器人的驱动器需 56V DC 供电（峰值功率 1400W，连续功率 1200W），工作环境为汽车焊接车间（温度 30℃-60℃，粉尘较多，振动≤3g），要求电源耐粉尘、抗振动，且支持 PLC 远程控制启停。
模块功能实现
- 环境适应与防护：IP20 防护防止粉尘侵入，抗振动设计（5g 加速度）适应焊接车间振动，60℃高温时风扇高速运行（转速 4000rpm），确保电源温度≤70℃，输出功率无降额；
- 远程控制与监控：通过 REM 端子接入机器人 PLC，PLC 根据机器人工作状态（如 “待机时关断电源，工作时使能电源”）控制电源启停，降低待机功耗；4-20mA 电流遥测反馈驱动器负载率（如负载率 80% 时输出 16mA），PLC 可预判驱动器是否过载；
- 峰值功率支持：机器人启动瞬间电流达 30A（峰值功率 1680W），电源支持 10 秒内 32A 峰值输出，满足启动需求，无需额外配置储能电容。
（三）通信基站：核心设备（BBU、RRU）供电
应用场景
户外通信基站的基带处理单元（BBU）、射频拉远单元（RRU）需 56V DC 供电（总功率 1300W），基站位于北方寒冷地区（冬季最低温度 - 35℃，夏季最高温度 45℃），要求电源耐极寒、支持远程监控（如运营商后台查看电源状态）。
模块功能实现
- 宽温运行：-35℃低温时，电源内部加热片自动启动（-40℃-0℃时），确保电容正常工作，输出功率 1350W（降额 10%，满足 1300W 需求）；45℃高温时风扇低速运行，噪音≤55dB，不影响周边居民；
- 远程监控与管理：选配 RS-485 接口，通过 Modbus RTU 协议接入基站监控系统（BMS），运营商后台可实时查看电源输出电压（如 56.2V）、电流（如 23.2A）、温度（如 38℃），若出现过温故障，后台可远程重启电源，减少现场维护次数；
- 防雷设计：输入端内置 20kA 防雷浪涌保护器（符合 IEC 61000-4-5），抵御户外雷击导致的电压浪涌，保护 BBU、RRU 不受损坏。
